公開番号2025178396
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025163023,2024139399
出願日2025-09-30,2021-10-18
発明の名称シートベルト調整構造
出願人ワンダーランドスイツァーランドアーゲー
代理人個人,個人,個人
主分類B60N 2/28 20060101AFI20251128BHJP(車両一般)
要約【課題】シートベルトを適切な位置に調整可能な調整構造の提供。
【解決手段】本発明のシートベルト調整構造は、子供用キャリアのシートベルトが子供の
肩に対応する位置を調節することに適するシートベルト調整構造であって、前記子供用キ
ャリアに可動に設けられた支持部材を含み、前記支持部材にシートベルトを配置するため
の異なる高さの調節部が複数行設けられ、前記支持部材の側辺に少なくとも2行の前記調
節部に連通する開口部が開設され、前記開口部により前記シートベルトと異なる高さの前
記調節部とを協働させて前記シートベルトが子供の肩に対応する位置を調節する、ことを
特徴とする。

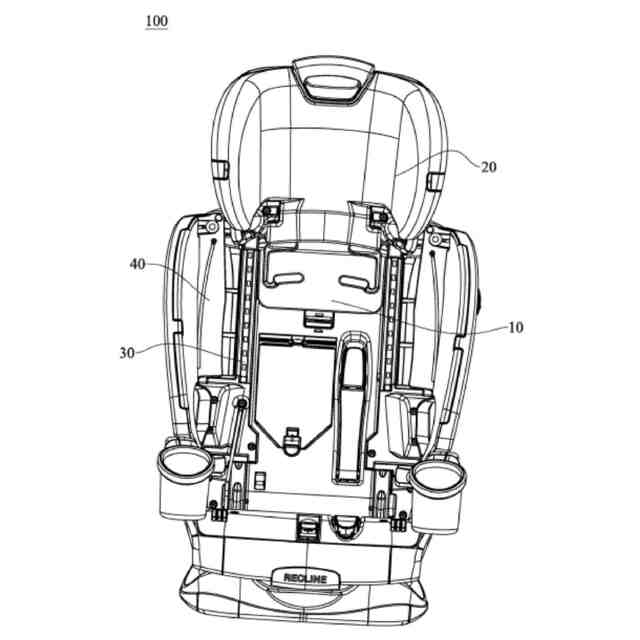

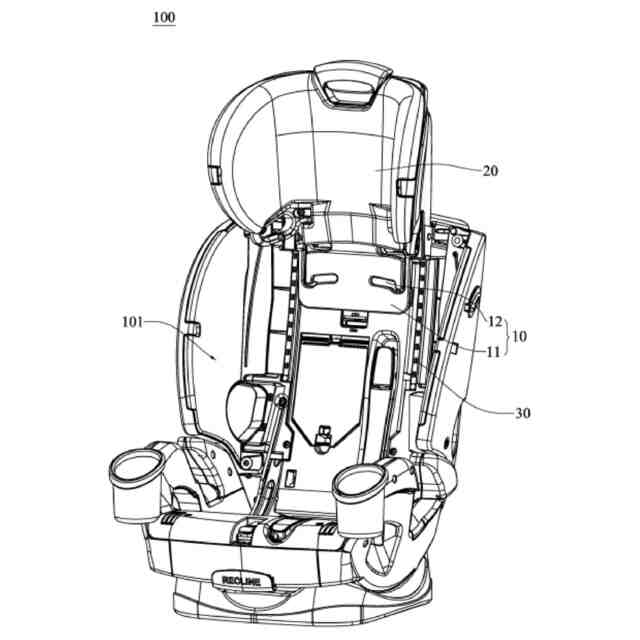

【選択図】図1
特許請求の範囲【請求項１】
子供用キャリア（１００）のシートベルトが子供の肩に対応する位置を調節することに適するシートベルト調整構造（１０）であって、
前記子供用キャリア（１００）に可動に設けられた支持部材（１１）を含み、前記支持部材（１１）にはシートベルトを配置するための異なる高さの調節部（１２）が複数行設けられており、

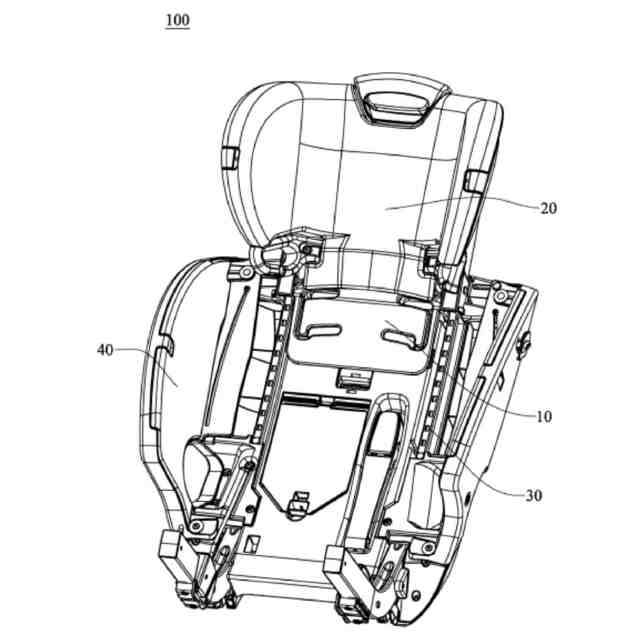

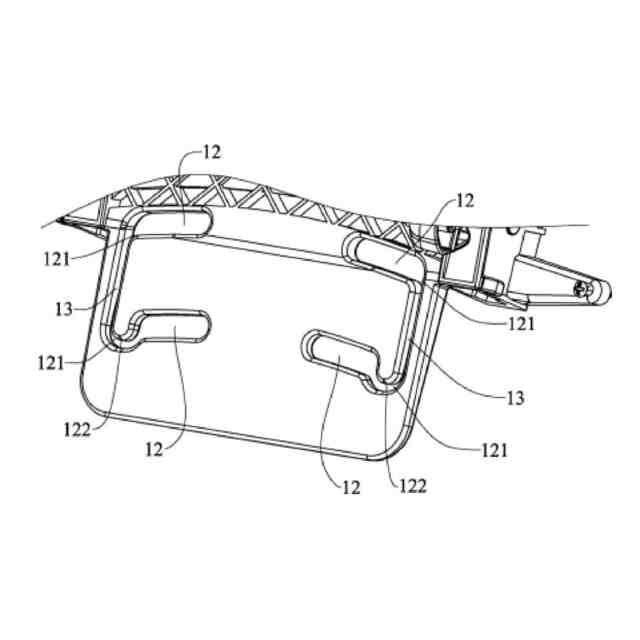

前記調節部（１２）は、前記シートベルトが挿通可能な第１の溝構造（１２０）と、前記シートベルトが挿通可能な第２の溝構造（１３）であって少なくとも２行の前記調節部（１２）に連通する第２の溝構造（１３）、及び／又は、前記支持部材（１１）の側辺に設けられた開口部（１６）であって少なくとも２行の前記調節部（１２）に連通する開口部（１６）を備え、
前記第１の溝構造（１２０）と、前記第２の溝構造（１３）または前記開口部（１６）との間に第１の位置限定部（１２２）を設け、該第１の位置限定部（１２２）によって前記第１の溝構造（１２０）内でのシートベルトのスライドを制限し、
前記第２の溝構造（１３）または前記開口部（１６）により、前記シートベルトと、異なる高さの前記調節部（１２）とを協働させて、前記シートベルトが子供の肩に対応する位置を調節する、
ことを特徴とするシートベルト調整構造。
続きを表示（約 870 文字）【請求項２】
前記第１の溝構造（１２０）と前記第１の位置限定部（１２２）との間に、第２の位置限定部（１２３）を設け、前記第１の溝構造（１２０）内でのシートベルトのスライドを制限する、請求項１に記載のシートベルト調整構造。
【請求項３】
前記第１の溝構造（１２０）と前記開口部（１６）との間に、第２の溝構造（１３）を設ける、請求項１に記載のシートベルト調整構造。
【請求項４】
前記第１の位置限定部（１２２）及び／又は前記第２の位置限定部（１２３）は、前記調整部（１２）内で前記シートベルトの厚さよりも高く突出しており、前記シートベルトを前記調整部（１２）内に強固に配置する、請求項２に記載のシートベルト調整構造。
【請求項５】
前記複数行設けられた調節部（１２）のうちの最下行目の調節部（１２）において、前記第１の位置限定部（１２２）は下方に突出し、前記第２の位置限定部（１２３）は上方に突出している、請求項２に記載のシートベルト調整構造。
【請求項６】
前記第１の溝構造（１２０）と前記開口部（１６）との間に前記第１の位置限定部（１２２）が設けられている、請求項１に記載のシートベルト調整構造。
【請求項７】
前記開口部（１６）は、前記支持部材（１１）の側方に開放されている、請求項１に記載のシートベルト調整構造。
【請求項８】
隣接する２行の対応する前記調整部（１２）の前記第１の溝構造（１２０）は、互いに連通する、請求項１に記載のシートベルト調整構造。
【請求項９】
隣接する２行の対応する前記調節部（１２）の前記第１の溝構造（１２０）は、前記シートベルトがスライドする前記第２の溝構造（１３）によって互いに連通する、請求項８に記載のシートベルト調整構造。
【請求項１０】
前記第２の溝構造（１３）は、前記開口部（１６）と前記調節部（１２）との間に設けられている、請求項１に記載のシートベルト調整構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベビー用品の技術分野に関し、特にシートベルト調整構造及び子供用安全シ
ートに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ベビーシートはほとんど赤ちゃんの必需品であり、従来技術では、多くの安全シートが
調節によって異なる大きさの子供に使用できるようになっている。ここで、シートの調整
では、異なる大きさの子供に適応するためにヘッドレストを適切な位置に調整することが
できるが、シートベルトを適切な位置に調整することは難しい。シートベルトの調整構造
は、大部分が複雑で、操作が面倒で、ヘッドレストの高さ調整時に、シートベルトの位置
を合理的に適切な位置に変更することが難しく、使用者の使用に一定の不便性をもたらし
た。
【０００３】
従って、異なる使用者に適用できるようにシートベルトを適切な位置に調整できるシー
トベルト調整構造が必要である。
【０００４】
子供用安全シートは、子供のために設計されたシートであり、子供が乗れるように自動
車内に子供用安全シートを組み立てることにより、子供用安全シートによって子供を拘束
し、走行中に子供の安全を保障する。図１９に示すように、シート２０１ａと、シートに
穿設された（通して設けられた）シートベルト２０２ａとを備えた従来の子供用安全シー
ト２００ａであり、このシートベルト２０２ａには、シート２０１ａの前に位置する日字
型のバックル２０３ａが穿設されており、この日字型のバックル２０３ａは、シートベル
トがシート２０１ａにしっかりと子供を拘束できるように安全ベルトの長さを調節するた
めに使用される。しかし、この従来の子供用安全シート２００ａには以下の問題がある。
第一に、シートベルト２０２ａの使用過程において、シートベルト２０２ａがシート２０
１ａの前方とこの日字型のバックル２０３ａとの間に位置する部分は、日字型のバックル
２０３ａに沿って下にスライド可能であり、シートベルトが緩んで、子供をシート２０１
ａに安全に拘束できず、安全上の危険性がある。第二に、日字型のバックル２０３ａはシ
ート２０１ａの前方に位置し、子供が子供用安全シートを使用する際、日字型のバックル
２０３ａが子供の肩を絞め、子供の不快感を引き起こす。
【０００５】
従って、使用中にシートベルトの滑り外れを回避できる子供用安全シートを提供する必
要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、異なる使用者に適用するためにシートベルトを適切な位置に調整する
ことができるシートベルト調整構造を提供することにある。
【０００７】
本発明の別の目的は、上記シートベルト調整構造を有するキャリアを提供することにあ
る。
【０００８】
本発明の目的は、また、使用中にシートベルトの滑り外れを回避することができる子供
用安全シートを提供することにある。
【課題を解決するための手段】
【０００９】
本発明は、上記の目的を実現するために、子供用キャリアのシートベルトが子供の肩に
対応する位置を調節することに適するシートベルト調整構造を提供し、シートベルト調整
構造は、子供用キャリアに可動に設けられた支持部材を含み、支持部材にシートベルトを
配置するための異なる高さの調節部が複数行設けられ、支持部材の動き及びシートベルト
と異なる高さの調節部との協働により前記シートベルトが子供の肩に対応する位置を調節
する。
【００１０】
従来技術と比較して、本発明のシートベルト調整構造は、子供用キャリアに可動に設け
られた支持部材を含み、支持部材には異なる高さの調節部が複数行設けられ、シートベル
トは、異なる調節部と協働することができる。具体的には、支持部材の動きによってシー
トベルトの位置を調整することができ、シートベルトの位置が使用者により適合するよう
にすることができる。また、シートベルトが異なる使用者に適用できるように、シートベ
ルトと異なる調節部とが協働することにより、シートベルトの位置を調節することもでき
る。本発明のシートベルト調整構造は、シートベルトが異なる使用者に適用されるように
シートベルトの位置を調整することができる。本発明のシートベルト調整構造は、支持部
材を介してシートベルトが子供の肩に対応する位置を調整することができるだけでなく、
支持部材上の異なる調整部がシートベルトと協働することによってシートベルトが子供の
肩に対応する位置を調整することができ、構造が簡単で、操作が便利である。
（【００１１】以降は省略されています）
