公開番号2025175737
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081961
出願日2024-05-20
発明の名称チェーン
出願人株式会社椿本チエイン
代理人個人,個人
主分類F16G 13/02 20060101AFI20251126BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】簡単な構成で、暗い環境下においても視認性がよく、その視認性が持続し、安全性及び防錆性に優れたチェーンを提供すること。
【解決手段】一対の外プレートと一対のピンとを含む複数の外リンクと、一対の内プレートと一対のブシュとを含む複数の内リンクとを有し、前記ブシュ内に前記ピンが回転可能に挿通され、前記外リンクと前記内リンクとが屈曲可能に連結され、前記外プレートまたは前記内プレートのうち、少なくとも1枚の外側面に積層体が形成され、前記積層体は、一層または複数の層からなり、少なくとも1つの層は、蓄光機能、蛍光機能、反射機能のうちいずれか1つ、または2つ以上を有する機能層であること。

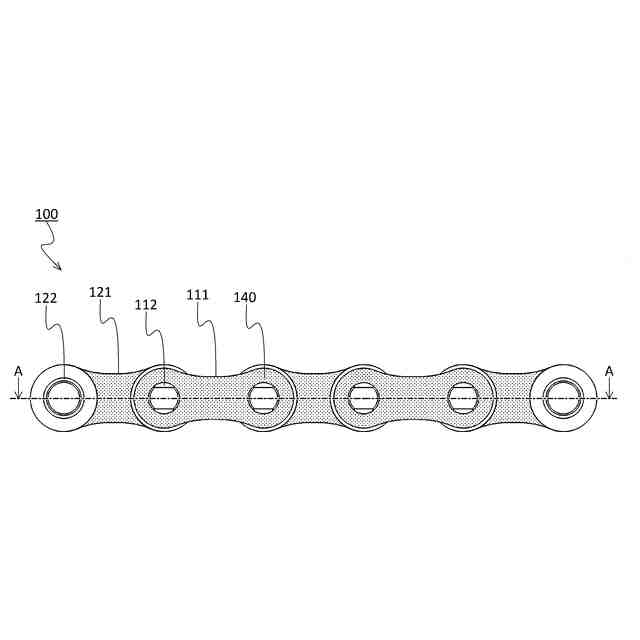

【選択図】図3

特許請求の範囲【請求項１】

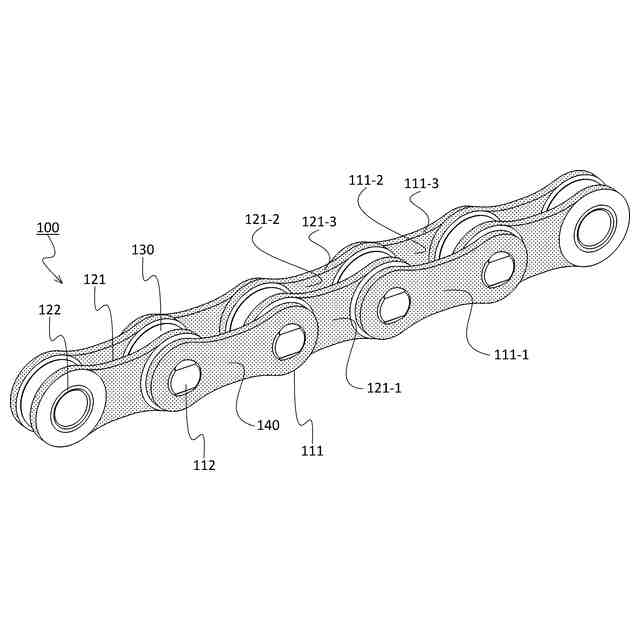

一対の外プレートと一対のピンとを含む複数の外リンクと、一対の内プレートと一対のブシュとを含む複数の内リンクとを有し、前記ブシュ内に前記ピンが回転可能に挿通され、前記外リンクと前記内リンクとが屈曲可能に連結されてなるチェーンであって、

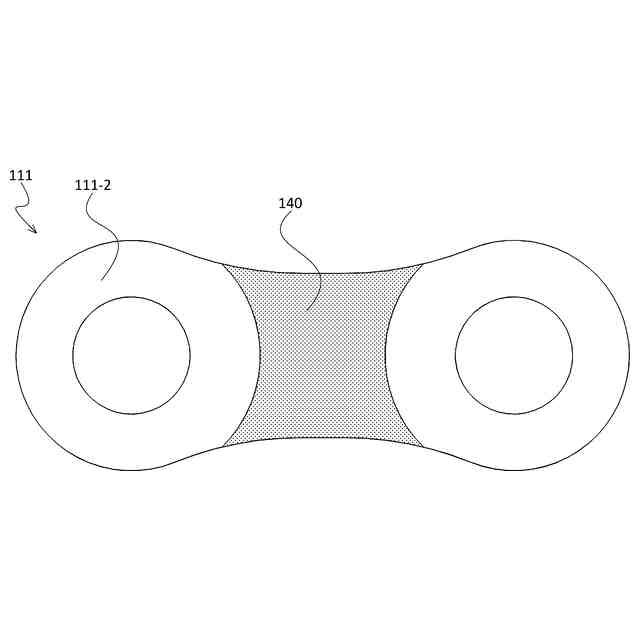

前記外プレートまたは前記内プレートのうち、少なくとも１枚の外側面に積層体が形成され、
前記積層体は、一層または複数の層からなり、
少なくとも１つの層は、蓄光機能、蛍光機能、反射機能のうちいずれか１つ、または２つ以上を有する機能層であることを特徴とするチェーン。
続きを表示（約 910 文字）【請求項２】
前記積層体において、前記機能層の上面に、前記機能層を保護するための保護層が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項３】
前記積層体において、前記機能層の下面に、下地層が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項４】
前記積層体は、少なくとも１つの層が塗装により形成される塗膜であることを特徴とする請求項１に記載のチェーン。
【請求項５】

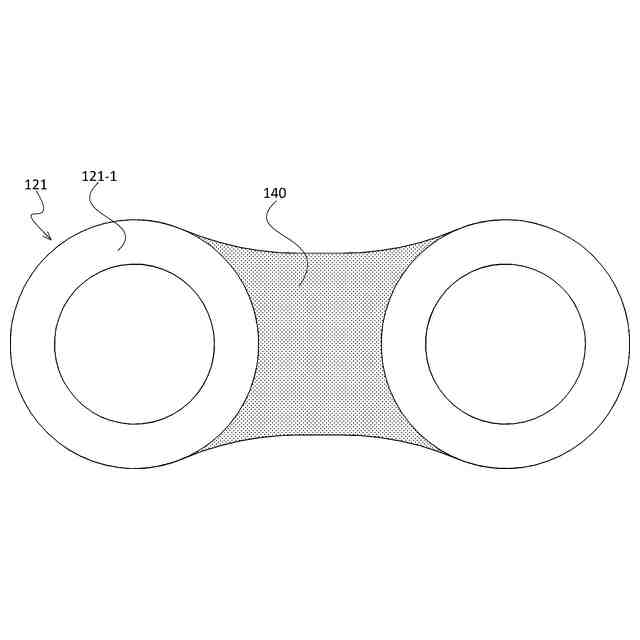

前記内プレートのうち少なくとも１枚の外側面には、前記ピンの軸線方向から見た場合に、前記外プレートと前記内プレートとの重複部分のうち、前記内プレートの外側面における前記重複部分以外に前記積層体が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項６】
前記積層体が形成されている前記外プレートまたは前記内プレートとは反対側の列に位置する前記外プレートまたは前記内プレートのうち、少なくとも１枚の外側面には積層体が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項７】
前記外プレートまたは前記内プレートのうち、少なくとも１枚の端面に、前記積層体が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項８】
前記外プレートまたは前記内プレートのうち、少なくとも１枚の内側面に、前記積層体が形成されていることを特徴とする請求項１に記載のチェーン。
【請求項９】
前記外プレートまたは前記内プレートのうち、２枚以上の外側面に前記積層体が形成され、前記積層体の有する前記機能層が、異なる発色を示すものを含むことを特徴とする請求項１に記載のチェーン。
【請求項１０】
前記外側面に前記積層体が形成された前記外プレートまたは前記内プレートのうち、少なくとも１枚の内側面に前記積層体が形成され、前記内側面の前記積層体の有する前記機能層が、前記外側面の前記積層体の有する前記機能層と異なる発色を示すものを含むことを特徴とする請求項１に記載のチェーン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一対の外プレートと一対のピンとを含む複数の外リンクと、一対の内プレートと一対のブシュとを含む複数の内リンクとを有し、前記ブシュ内に前記ピンが回転可能に挿通され、前記外リンクと前記内リンクとが屈曲可能に連結されてなるチェーンに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、車両用エンジンのタイミングシステムに用いられるタイミングチェーンにおいて、タイミングチェーンを構成するプレートの表面をメッキ処理や有色焼付塗装処理により着色し、タイミングチェーンをスプロケットに捲回させる際に、それがタイミングマークとして機能するタイミングチェーンが知られている（例えば特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－２４２８２９
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１等で公知のタイミングチェーンは、外プレート１と内プレート２とが連結ピン３により接続されて無端状をなすタイミングチェーン４において、一部の外プレート１’が有色焼付塗装により着色されていることにより、タイミングマークとして機能するものである。
しかし、チェーンは一般的に産業用機械や自転車等の様々な用途で幅広く用いられるものであるため、特許文献１等で公知のタイミングチェーンを上記用途に適用し、エンジン内部ではなく屋外等で使用されることを想定した場合、例えば夜間などの周囲が暗い状況では、有色焼付塗装では視認性が悪く、チェーンを適切に捲回させることができない虞、また第三者の目に触れづらく、認知されない虞があった。
また、作業者の手が届く範囲内でチェーンが駆動している場合、有色焼付塗装では視認性が悪く、作業者が怪我をしてしまう虞、また別個に安全柵の設置や明示が必要となる虞があった。
また、チェーンを屋外で使用する場合は、メンテナンスのし易さなどの理由によりチェーンが保護カバー等で覆われていない場合も多く、そのような場合にチェーンが雨風等の外部環境に曝されることにより、有色焼付塗装が剥がれ落ちてしまう虞や、チェーンに錆が生じ、チェーン駆動時に異音が発生する虞、また生じた錆により、チェーン寿命が低下する虞があった。
【０００５】
本発明は、これらの課題を解決するためのものであり、簡単な構成で、周囲が暗い環境においても視認性がよく、またその視認性が持続し、安全性、防錆性に優れたチェーンを提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明のチェーンは、一対の外プレートと一対のピンとを含む複数の外リンクと、一対の内プレートと一対のブシュとを含む複数の内リンクとを有し、前記ブシュ内に前記ピンが回転可能に挿通され、前記外リンクと前記内リンクとが屈曲可能に連結されてなるチェーンであって、前記外プレートまたは前記内プレートのうち、少なくとも１枚の外側面に積層体が形成され、前記積層体は、蓄光機能、蛍光機能、反射機能のうちいずれか１つ、または２つ以上を有する機能層を備えることにより、前述の課題を解決するものである。
【発明の効果】
【０００７】
請求項１に係る発明によれば、一対の外プレートと一対のピンとを含む複数の外リンクと、一対の内プレートと一対のブシュとを含む複数の内リンクとを有し、ブシュ内にピンが回転可能に挿通され、外リンクと内リンクとが屈曲可能に連結されてなるチェーンであって、外プレートまたは内プレートのうち、少なくとも１枚の外側面に積層体が形成され、積層体は、一層または複数の層からなり、少なくとも１つの層は、蓄光機能、蛍光機能、反射機能のうちいずれか１つ、または２つ以上を有する機能層であることにより、ピンの軸線方向から見た場合のチェーンの視認性を向上させることができ、作業者等の注意を喚起することができる。
また、積層体が形成されている箇所の防錆性を向上させ、駆動時の異音を防止し、並びにチェーン寿命の低下を防止することができる。
【０００８】
請求項２に記載の構成によれば、積層体において、機能層の上面に、機能層を保護するための保護層が形成されていることにより、雨風等の外部環境に曝されたとしても機能層の剥離を抑制することができ、機能層の効果をより長期間持続させることができる。
【０００９】
請求項３に記載の構成によれば、積層体において、機能層の下面に、下地層が形成されていることにより、チェーンを構成する材料の材質に関わらず、機能層が有する蓄光機能、蛍光機能、反射機能がより効果的に発揮されることに加え、機能層と下地層との接着状態を強固なものとすることができ、機能層の剥離をより抑制することができる。
【００１０】
請求項４に記載の構成によれば、積層体は、少なくとも１つの層が塗装により形成される塗膜であることにより、外プレート及び内プレートの表面形状に関わらず積層体を形成することができ、また形成される積層体の厚さを自由に調節することができる。
（【００１１】以降は省略されています）
