公開番号2025172230
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025157262,2024146256
出願日2025-09-22,2019-08-29
発明の名称筆記具
出願人三菱鉛筆株式会社
代理人個人,個人,個人,個人,個人
主分類B43K 25/02 20060101AFI20251113BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】線材からなるクリップを備え、両手で操作することなくクリップを持ち上げることができる筆記具を提供する。

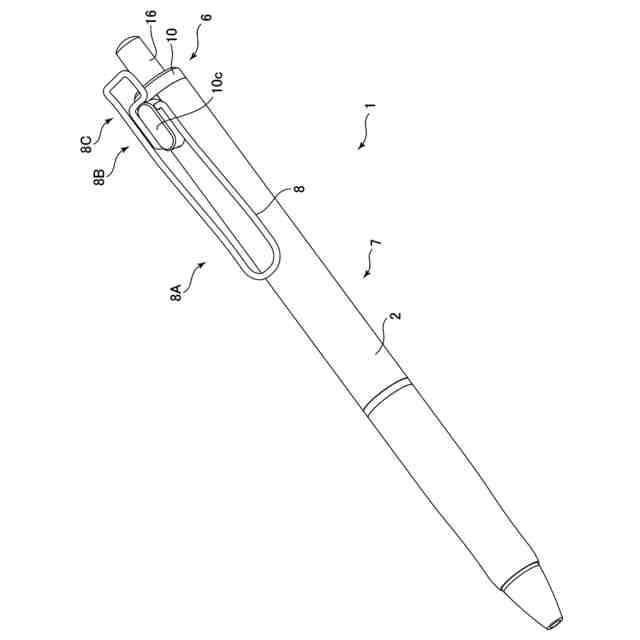

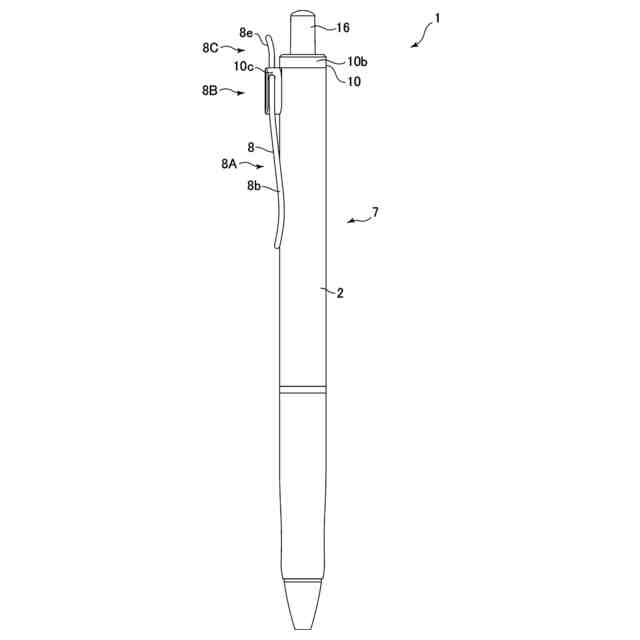

【解決手段】長手方向に延びる筆記具本体7と、筆記具本体7の側部に保持された線材からなるクリップ部材8と、を備えた筆記具1は、クリップ部材8の長手方向の中間部8Bが筆記具本体7の側部に保持されており、クリップ部材8は、クリップ部材8の長手方向の先端部8Aが筆記具本体7に当接するように筆記具本体7に向かって付勢されており、クリップ部材8の後端部8Cを筆記具本体7に向かって押圧することにより、クリップ部材8が、クリップ部材8の先端部8Aが筆記具本体7から離間するように、回動する。
【選択図】図1
特許請求の範囲【請求項１】
明細書に記載の発明。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具に関し、特に、筆記具本体と中間部が筆記具本体の側部に回動可能に支持されたクリップとを備えた筆記具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来より、ボールペンやシャープペンシルなどの筆記具に関し、筆記具本体の後端部にクリップを有する筆記具が知られている。このようなクリップを有する筆記具として、例えば、特許文献１には、クリップを１本の金属弾性線材から構成した筆記具が開示されている。この筆記具では、１本の金属弾性線材を下端基部から左右両線材をＵ字形に曲げ加工し、両端部を筆記具本体の側部に形成された一対の装着穴に取り付けている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－３９９４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された発明では、クリップを筆記具本体から開く際には、筆記具本体を保持した状態で、クリップの筆先側の部分を筆記具本体から離間させなければならない。このため、クリップを開くためには、一方の手で筆記具本体を保持し、他方の手でクリップの筆先側の部分を持ち上げなければならず、両手で筆記具を操作する必要があり非常に煩わしい。
【０００５】
本発明は、上記の問題に鑑みなされたものであり、線材からなるクリップを備え、両手で操作することなくクリップを開くことができる筆記具を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明の筆記具は、長手方向に延びる筆記具本体と、筆記具本体の側部に保持された線材からなるクリップ部材と、を備えた筆記具であって、クリップ部材の長手方向の中間部が筆記具本体の側部に保持されており、クリップ部材は、クリップ部材の長手方向の筆先側の部分が筆記具本体に当接するように筆記具本体に向かって付勢されており、クリップ部材の後部を筆記具本体に向かって押圧することにより、クリップ部材の長手方向の筆先側の部分が筆記具本体から離間するように、回動する、ことを特徴とする。
【０００７】
上記構成の本発明によれば、片手の人差し指、中指、薬指、小指で筆記具本体を把持した状態で、クリップ部材の後部を押し込むことにより、クリップ部材の先端部を筆記具本体から離間させて、クリップ部材と筆記具本体とを開くことができ、片手で操作することができる。
【０００８】
本発明において、好ましくは、クリップ部材は線材が曲げられて形成されており、線材の両端部が筆記具本体の側部に形成された一対の取付部にそれぞれ取り付けられており、クリップ部材は、クリップ部材を構成する線材の弾性により、クリップ部材の長手方向の筆先側の部分が筆記具本体に向かって付勢されるような形状に曲げられている。
【０００９】
上記構成の本発明によれば、クリップ部材を構成する線材の弾性により筆記具本体に向かって、クリップ部材の筆先側の部分が付勢されるため、ばねなどの付勢部材を用いることなく、簡単な構成でクリップ部材を構成することができる。
【００１０】

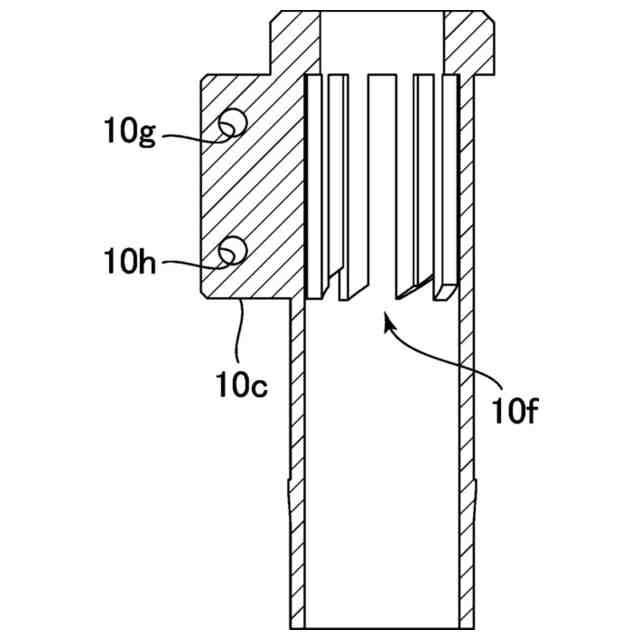

本発明において、好ましくは、一対の取付部は、それぞれ横方向に延びる穴、又は、切り欠き部により形成されており、線材の両端部の少なくとも一方の端部には屈曲部が形成されており、少なくとも一方の端部に対応する取付部は、基端部に比べて広がった逃げ部を有し、屈曲部は逃げ部内に位置している。
（【００１１】以降は省略されています）
