公開番号2025171277
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076441
出願日2024-05-09
発明の名称マッサージ機用エアセル及びマッサージ機
出願人ファミリーイナダ株式会社
代理人
主分類A61H 7/00 20060101AFI20251113BHJP(医学または獣医学;衛生学)
要約【課題】エアセルに消音手段を一体的に設けたマッサージ用エアセル及び当該マッサージ用エアセルを備えたマッサージ機を提供することを目的とする。
【解決手段】空気の給排気により膨張収縮するエアセルであって、前記エアセルは、空気を給気するための給気口と、空気を排気するための排気口と、を有し、前記給気口には、空気を給気するための第1配管が接続されており、前記排気口には、空気を排気するための第2配管が接続されており、前記第1配管は、前記エアセルの内側に向かって所定の距離伸びていることを特徴とする。

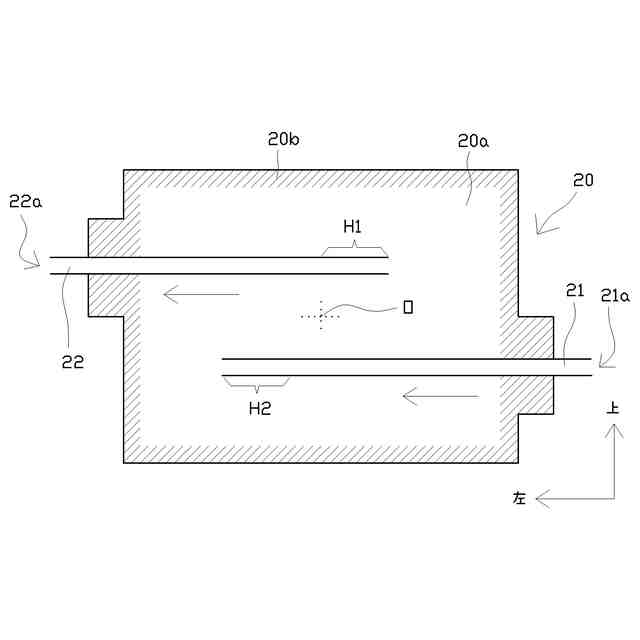

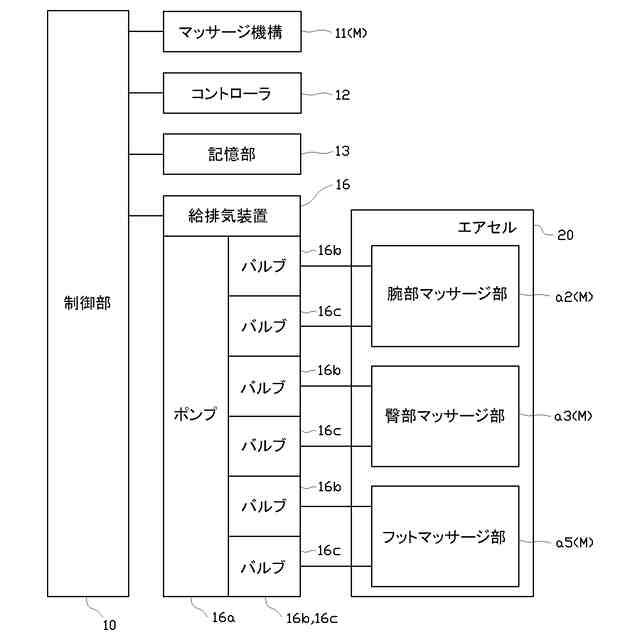

【選択図】図3
特許請求の範囲【請求項１】
空気の給排気により膨張収縮するエアセルであって、
前記エアセルは、
空気を給気するための給気口と、
空気を排気するための排気口と、を有し、
前記給気口には、空気を給気するための第１配管が接続されており、
前記排気口には、空気を排気するための第２配管が接続されており、
前記第１配管は、前記エアセルの内側に向かって所定の距離伸びていることを特徴とするマッサージ機用エアセル。
続きを表示（約 750 文字）【請求項２】
空気の給排気により膨張収縮するエアセルであって、
前記エアセルは、
空気を給気するための給気口と、
空気を排気するための排気口と、を有し、
前記給気口には、空気を給気するための第１配管が接続されており、
前記排気口には、空気を排気するための第２配管が接続されており、
前記第２配管は、前記エアセルの内側に向かって所定の距離伸びていることを特徴とするマッサージ機用エアセル。
【請求項３】
前記給気口と前記排気口は、同一直線上とならないよう位置ずれして設けられていることを特徴とする請求項１又は２に記載のマッサージ機用エアセル。
【請求項４】
前記位置ずれは、前記第１配管と前記第２配管とが互いに平行となるように構成されていることを特徴とする請求項３に記載のマッサージ機用エアセル。
【請求項５】
前記第１配管及び／又は前記第２配管には、給気音及び／又は排気音を消音するための消音機構が設けられていることを特徴とする請求項１又は２に記載のマッサージ機用エアセル。
【請求項６】
前記第１配管における所定の距離は、前記エアセルの中心よりも前記排気口よりに伸びていることを特徴とする請求項４に記載のマッサージ機用エアセル。
【請求項７】
前記第２配管における所定の距離は、前記エアセルの中心よりも前記給気口よりに伸びていることを特徴とする請求項４に記載のマッサージ機用エアセル。
【請求項８】

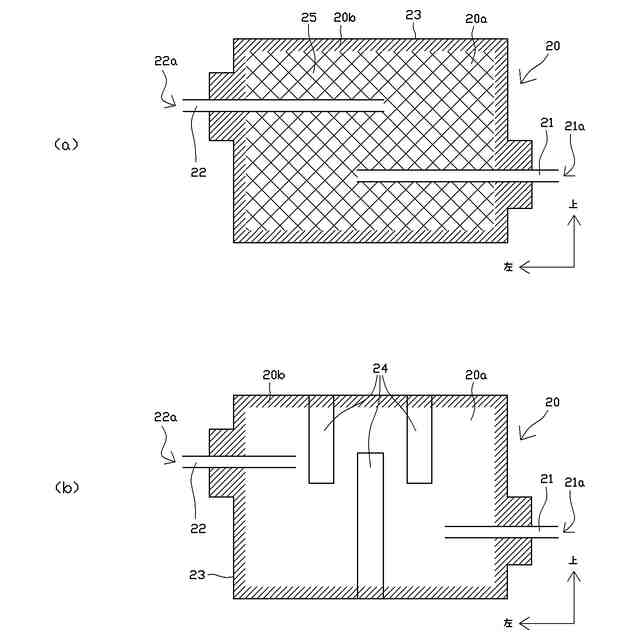

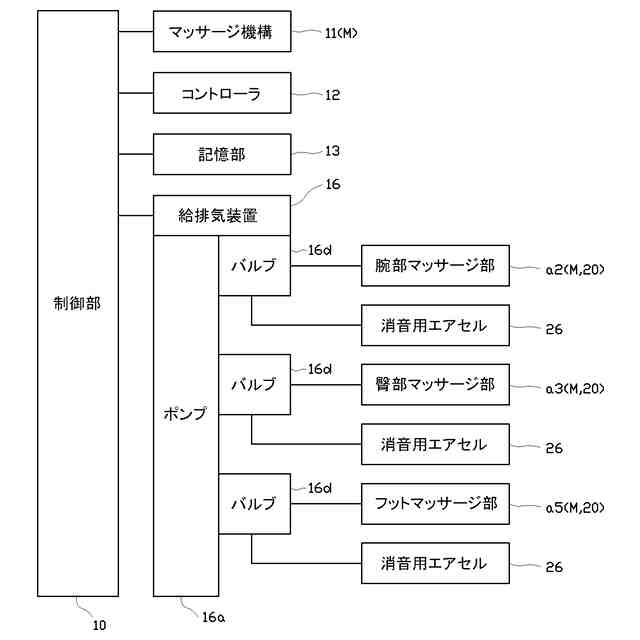

前記エアセルには、給気音及び／又は排気音を消音するための消音機構が設けられていることを特徴とする請求項１又は２に記載のマッサージ機用エアセル。

発明の詳細な説明【技術分野】
【０００１】

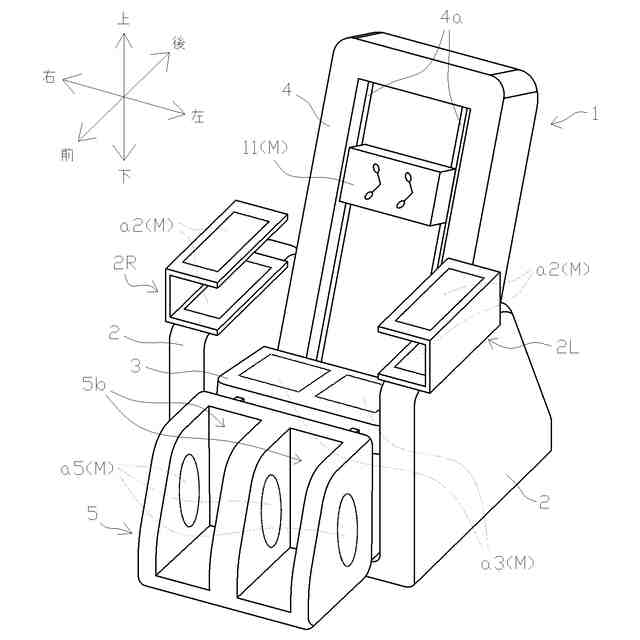

本発明はマッサージ機用エアセル及びマッサージ機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、エアセルにエアを給排気する際の給排気音の消音を図るため、エア給排気装置とエアセルの間に消音手段を備えたエアマッサージ機が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平８－３０８８９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の椅子型電動マッサージ機にあっては、エア給排気装置と接続されたエアホースと、エアセルと接続されたエアホースと、の間に消音手段が設けられているため、エア給排気装置やエアセルとは別に、消音手段を設けなければならないという問題がある。
そこで本発明は、上述した問題を解消するためになされたものであり、エアセルに消音手段を一体的に設けたマッサージ機用エアセル及び当該マッサージ機用エアセルを備えたマッサージ機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、空気の給排気により膨張収縮するエアセルであって、前記エアセルは、空気を給気するための給気口と、空気を排気するための排気口と、を有し、前記給気口には、空気を給気するための第１配管が接続されており、前記排気口には、空気を排気するための第２配管が接続されており、前記第１配管は、前記エアセルの内側に向かって所定の距離伸びていることを特徴とする。
このような構成とすることにより、エアセルに給気する際に給気音を消音することができる。
【０００６】
空気の給排気により膨張収縮するエアセルであって、前記エアセルは、空気を給気するための給気口と、空気を排気するための排気口と、を有し、前記給気口には、空気を給気するための第１配管が接続されており、前記排気口には、空気を排気するための第２配管が接続されており、前記第２配管は、前記エアセルの内側に向かって所定の距離伸びていることを特徴とする。
このような構成とすることにより、エアセルに排気する際に排気音を消音することができる。
【０００７】

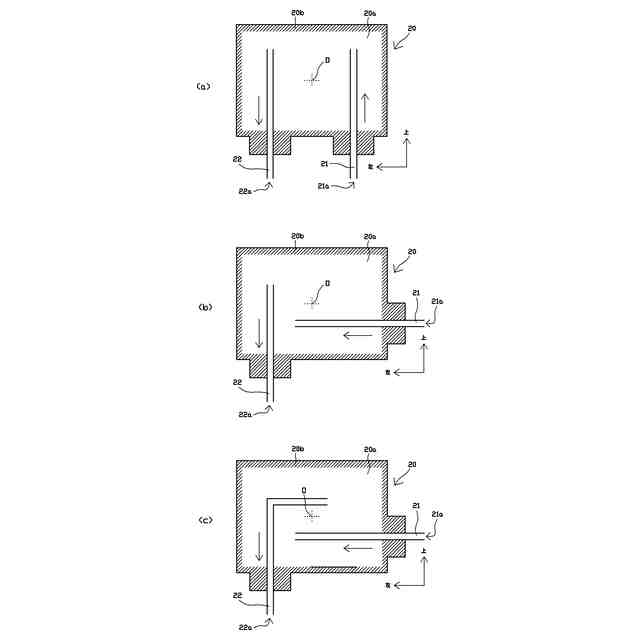

また、前記給気口と前記排気口は、同一直線上とならないよう位置ずれして設けられていることが好ましい。
このような構成とすることにより、消音効果を発揮することができる。
【０００８】
また、前記位置ずれは、前記第１配管と前記第２配管とが互いに平行となるように構成されていることが好ましい。
このような構成とすることにより、消音効果を発揮することができる。
【０００９】

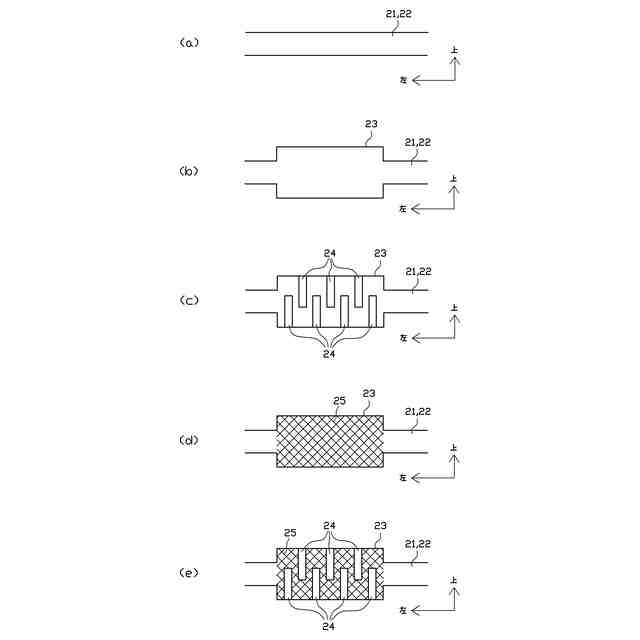

また、前記第１配管及び／又は前記第２配管には、給気音及び／又は排気音を消音するための消音機構が設けられていることが好ましい。
このような構成とすることにより、エアセルからの排気音を消音することができる。
【００１０】
また、前記第１配管における所定の距離は、前記エアセルの中心よりも前記排気口よりに伸びていることが好ましい。
このような構成とすることにより、給気の際の消音効果を高めることができる。
（【００１１】以降は省略されています）
