公開番号2025169821
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074990
出願日2024-05-02
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/08 20060101AFI20251107BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像不良を抑制可能なトナーカートリッジ及びこれを備える画像形成装置を提供する。
【解決手段】現像ローラを有する現像ユニットに着脱可能なトナーカートリッジであって、長手方向に延びる枠体であって、トナーを収容する収容室と、収容室に連通するように枠体に設けられ、収容室から現像ユニットへ排出されるトナーが通過する第1排出口と、収容室に連通するように枠体に設けられ、長手方向において第1排出口とは異なる位置に配置され、収容室から現像ユニットへ排出されるトナーが通過する第2排出口と、を備える枠体と、収容室を第1空間及び第1空間から分離した第2空間を含む複数の空間に仕切る仕切部と、を有し、第1排出口は、第1空間に連通し、第2排出口は、第2空間に連通する。
【選択図】図10
特許請求の範囲【請求項１】
現像ローラを有する現像ユニットに着脱可能なトナーカートリッジであって、
長手方向に延びる枠体であって、トナーを収容する収容室と、前記収容室に連通するように前記枠体に設けられ、前記収容室から前記現像ユニットへ排出されるトナーが通過する第１排出口と、前記収容室に連通するように前記枠体に設けられ、前記長手方向において前記第１排出口とは異なる位置に配置され、前記収容室から前記現像ユニットへ排出されるトナーが通過する第２排出口と、を備える枠体と、
前記収容室を第１空間及び前記第１空間から分離した第２空間を含む複数の空間に仕切る仕切部と、を有し、
前記第１排出口は、前記第１空間に連通し、
前記第２排出口は、前記第２空間に連通する、
ことを特徴とするトナーカートリッジ。
続きを表示（約 1,000 文字）【請求項２】
前記第１空間及び前記第２空間は、前記長手方向に並んでいる、
ことを特徴とする請求項１に記載のトナーカートリッジ。
【請求項３】
前記第１排出口は、前記枠体の前記長手方向における一端部に配置され、
前記第２排出口は、前記枠体の前記長手方向における他端部に配置される、
ことを特徴とする請求項２に記載のトナーカートリッジ。
【請求項４】
前記仕切部は、前記枠体の前記長手方向における中央部に配置される、
ことを特徴とする請求項２に記載のトナーカートリッジ。
【請求項５】
前記第１空間に配置される第１ガイド部であって、前記第１空間に収容され自重によって移動するトナーを前記第１排出口に向けて案内する第１ガイド部と、
前記第２空間に配置される第２ガイド部であって、前記第２空間に収容され自重によって移動するトナーを前記第２排出口に向けて案内する第２ガイド部と、を更に有する、
ことを特徴とする請求項１に記載のトナーカートリッジ。
【請求項６】
前記第１ガイド部及び前記第２ガイド部は、前記長手方向に対して傾斜するようにそれぞれ設けられている、
ことを特徴とする請求項５に記載のトナーカートリッジ。
【請求項７】
前記仕切部は、前記第１空間に収容され自重によって移動するトナーを前記第１排出口に向けて案内する第１ガイド面と、前記第２空間に収容され自重によって移動するトナーを前記第２排出口に向けて案内する第２ガイド面と、を備える、
ことを特徴とする請求項１に記載のトナーカートリッジ。
【請求項８】
前記第１空間に収容されるトナーの量は、前記第２空間に収容されるトナーの量の８０％～１２０％である、
ことを特徴とする請求項１に記載のトナーカートリッジ。
【請求項９】
前記第１空間の容積は、前記第２空間の容積の８０％～１２０％である、
ことを特徴とする請求項１に記載のトナーカートリッジ。
【請求項１０】
感光ドラムと、前記現像ユニットと、を備える装置本体と、
請求項１乃至９のいずれか１項に記載のトナーカートリッジと、を有する、
ことを特徴とする画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、トナーを収容するトナーカートリッジ及びこれを備える画像形成装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数の現像部材を備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１には、複数本の現像ローラを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のトナーカートリッジに収容されたトナーは、ユーザの手元に届くまでの物流や保管時のトナーカートリッジの姿勢により、トナーカートリッジの内部で偏ってしまう場合がある。すると、トナーカートリッジに設けられた排出開口を通るトナーの量にバラツキができ、現像ユニットへのトナーの供給が不均一となることがある。これにより、現像ユニットへのトナーの供給が不足した部分で画像不良が発生してしまう虞があった。
【０００５】
本発明は、画像不良を抑制可能なトナーカートリッジ及びこれを備える画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、現像ローラを有する現像ユニットに着脱可能なトナーカートリッジであって、長手方向に延びる枠体であって、トナーを収容する収容室と、前記収容室に連通するように前記枠体に設けられ、前記収容室から前記現像ユニットへ排出されるトナーが通過する第１排出口と、前記収容室に連通するように前記枠体に設けられ、前記長手方向において前記第１排出口とは異なる位置に配置され、前記収容室から前記現像ユニットへ排出されるトナーが通過する第２排出口と、を備える枠体と、前記収容室を第１空間及び前記第１空間から分離した第２空間を含む複数の空間に仕切る仕切部と、を有し、前記第１排出口は、前記第１空間に連通し、前記第２排出口は、前記第２空間に連通する、ことを特徴とする。
【０００７】
また、本発明は、現像ローラを有する現像ユニットに着脱可能なトナーカートリッジであって、長手方向に延びる枠体であって、トナーを収容する収容室と、前記収容室に連通するように前記枠体に設けられ、前記長手方向に並設され、前記収容室から前記現像ユニットへ排出されるトナーが通過する複数の排出口と、を備える枠体と、前記収容室を複数の空間に仕切る仕切部と、を有し、前記複数の空間は、前記複数の排出口の内の少なくとも１つの排出口にそれぞれ連通する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によると、画像不良を抑制することができる。
【図面の簡単な説明】
【０００９】
実施例１に係る画像形成装置の概略図。

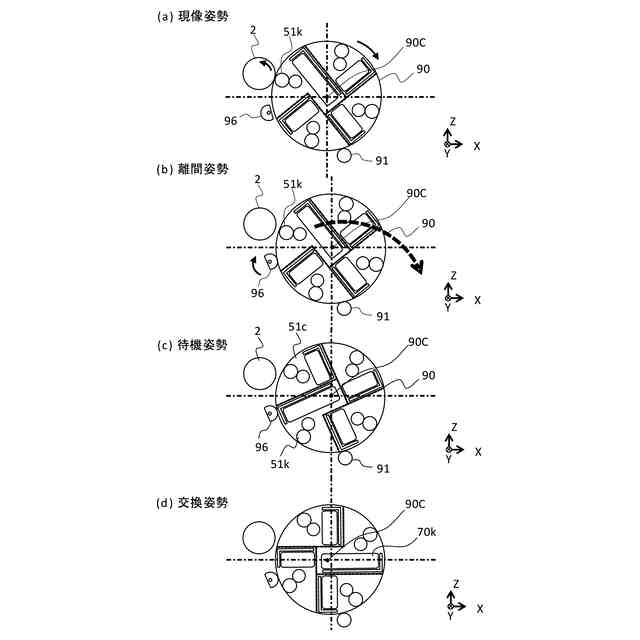

（ａ）は、ロータリ本体が現像姿勢を取っている状態を示す断面図、（ｂ）はロータリ本体が離間姿勢を取っている状態を示す断面図。（ｃ）はロータリ本体が待機姿勢を取っている状態を示す断面図、（ｄ）はロータリ本体が交換姿勢を取っている状態を示す断面図。

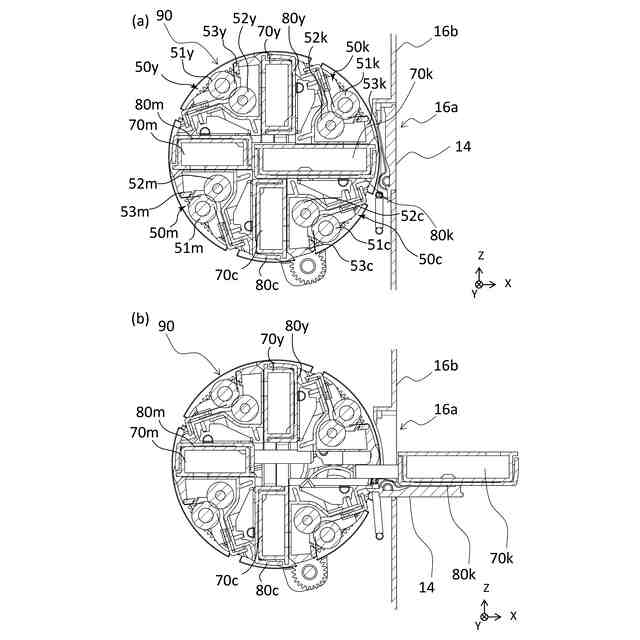

（ａ）はトレイ及びトナーカートリッジがロータリ本体に収容された様子を示す断面図、（ｂ）はトレイ及びトナーカートリッジがロータリ本体から引き出された様子を示す断面図。

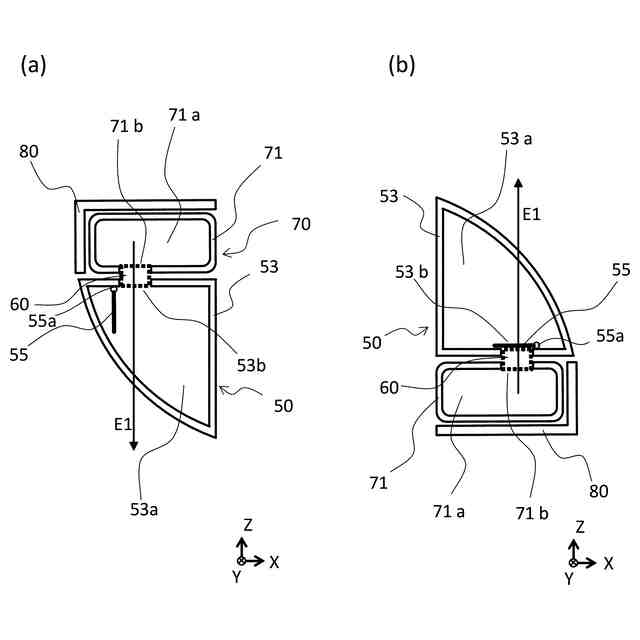

（ａ）は現像枠体と現像枠体に装着されたトナーカートリッジを示す模式図、（ｂ）は連通部の連通方向を示す模式図。
（ａ）はトナーカートリッジのトナー補給を開始する姿勢を示す模式図、（ｂ～ｄ）はトナーカートリッジのトナー補給中の姿勢を示す模式図、（ｅ）はトナーカートリッジのトナー補給を完了した姿勢を示す模式図。

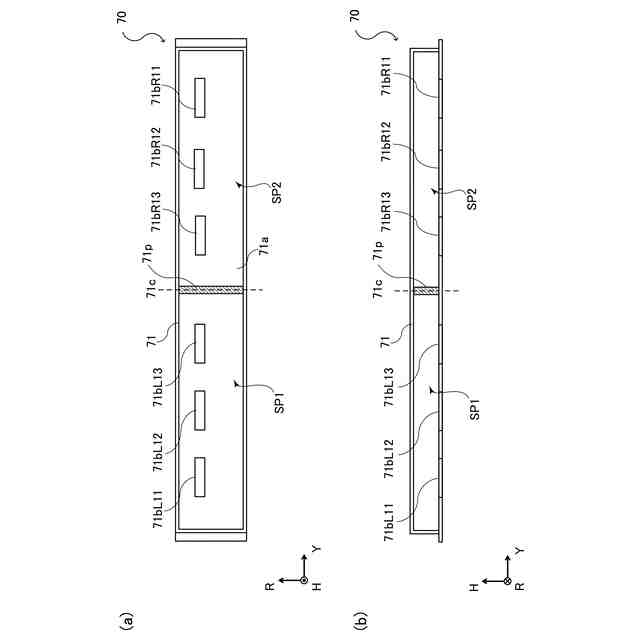

（ａ）はトナーカートリッジの厚み方向に直交する断面を示す断面図、（ｂ）はトナーカートリッジの短手方向に直交する断面を示す断面図。
（ａ）は第２枠体を取り外した状態のトナーカートリッジを示す断面図、（ｂ）は第２枠体を第１枠体に取り付ける様子を示す断面図。
（ａ）は比較例１に係るトナーカートリッジの厚み方向に直交する断面を示す断面図、（ｂ）は、比較例１に係るトナーカートリッジの短手方向に直交する断面を示す断面図。
タッピング試験時のトナーカートリッジの姿勢を示す斜視図。

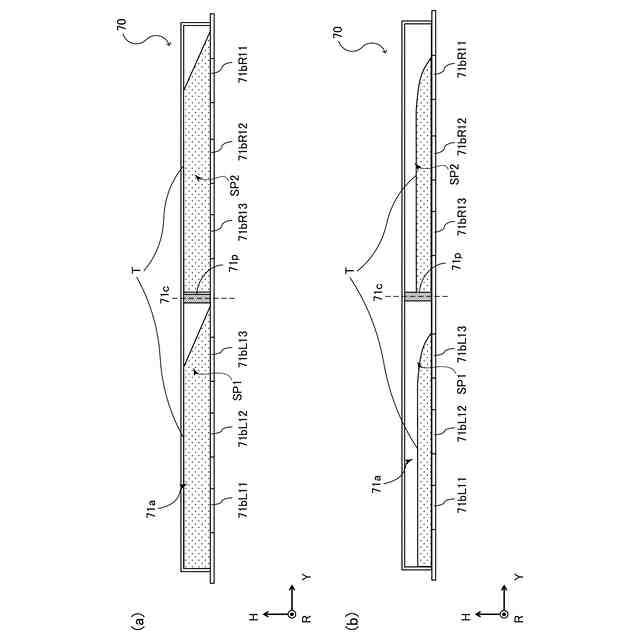

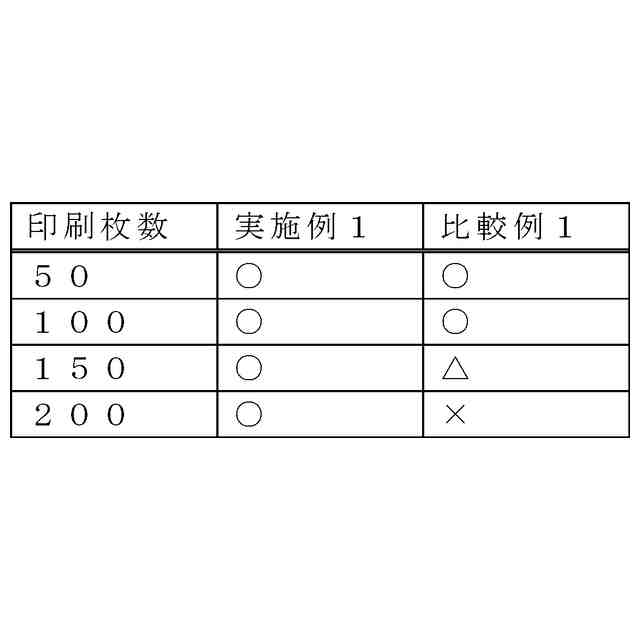

（ａ）は実施例１に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は比較例１に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は実施例１の変形例１に係るトナーカートリッジの内部構造を示す断面図、（ｂ）は実施例１の変形例２に係るトナーカートリッジの内部構造を示す断面図。
（ａ）は実施例２に係るトナーカートリッジを示す断面図、（ｂ）はトナーカートリッジ及びスキャナの位置関係を示す断面図。
（ａ）は比較例２に係るトナーカートリッジを示す断面図、（ｂ）はトナーカートリッジ及びスキャナの位置関係を示す断面図。

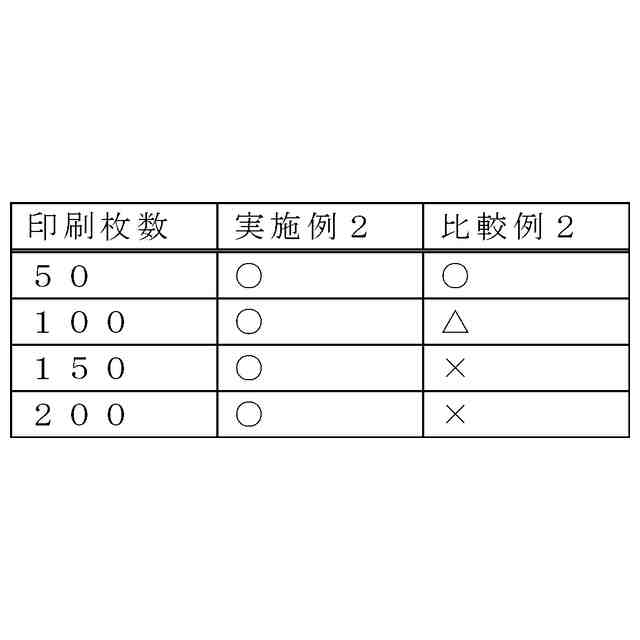

（ａ）は実施例２に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は比較例２に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は実施例３に係るトナーカートリッジの厚み方向に直交する断面を示す断面図、（ｂ）はトナーカートリッジの短手方向に直交する断面を示す断面図。
（ａ）は比較例３に係るトナーカートリッジの厚み方向に直交する断面を示す断面図、（ｂ）はトナーカートリッジの短手方向に直交する断面を示す断面図。
（ａ）は第２枠体を取り外した状態のトナーカートリッジを示す断面図、（ｂ）は第２枠体を第１枠体に取り付ける様子を示す断面図。
回転軸線の周りに回転するトナーカートリッジを示す、Ｙ方向に見た概略図。
（ａ）は図２０中の位置Ｔｐ３におけるトナーカートリッジのＹ方向に直交する断面及びＨ方向に直交する断面を示す概略図、（ｂ）は図２０中の位置Ｔｐ７におけるトナーカートリッジのＹ方向に直交する断面及びＨ方向に直交する断面を示す概略図。
（ａ）は実施例３に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は比較例３に係るタッピング試験後のトナーの様子を示す断面図、（ｂ）はトナー消費後のトナーの様子を示す断面図。
（ａ）は実施例３の変形例に係るトナーカートリッジの厚み方向に直交する断面を示す断面図、（ｂ）はトナーカートリッジの短手方向に直交する断面を示す断面図。
【発明を実施するための形態】
【００１０】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
（【００１１】以降は省略されています）
