公開番号2025168615
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2024073286
出願日2024-04-29
発明の名称電動注射器
出願人有限会社安久工機,アットドウス株式会社
代理人個人
主分類A61M 5/20 20060101AFI20251104BHJP(医学または獣医学;衛生学)
要約【課題】電気浸透流ポンプの安定的な駆動を実現する電動注射器を提供すること。
【解決手段】駆動液が貯留される流路をもつ吸引側流路部と、吸引側流路部の流路に連通する駆動流路をもつ駆動機構部と、を有する電動注射器。駆動機構部は、一対の電極及び一対の電極に挟まれた多孔質体を含み、電気浸透流ポンプとして機能する。電動注射器は、駆動機構部における吸引側流路部と多孔質体との間の部分に一端部が連結されたチューブ状の逃がし管部を有している。
【選択図】図1

特許請求の範囲【請求項１】
駆動液が貯留される流路をもつ吸引側流路部と、
一対の電極及び前記一対の電極に挟まれた多孔質体を含み、前記流路に連通する駆動流路をもつ駆動機構部と、
前記駆動機構部における前記吸引側流路部と前記多孔質体との間の部分に一端部が連結されたチューブ状の逃がし管部と、を有する、電動注射器。
続きを表示（約 290 文字）【請求項２】
前記逃がし管部は、
他端部が前記吸引側流路部に連結されている、請求項１に記載の電動注射器。
【請求項３】
前記吸引側流路部は、
前記逃がし管部との連結箇所と、前記駆動機構部との連結箇所との間に、液体の流れを前記駆動機構部側へ向かう方向に制限する逆止弁が設けられている、請求項２に記載の電動注射器。
【請求項４】
前記逃がし管部における前記駆動機構部との連結箇所の近傍に対し当接可能に配置される当接部材と、前記当接部材を動作させる駆動手段と、を含む揺動機構部を有する、請求項１～３の何れか一項に記載の電動注射器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体や気体を吸引又は吐出するための電動注射器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
体液や血液等の吸引又は薬液等の体内への注入の際に用いられる注射器には、電動のものが存在する（例えば、特許文献１及び２参照）。特許文献１の電動注射器は、モータの駆動により、設定された速度で薬液の注入を行うよう構成されている。特許文献２の電動注射器は、電気浸透流ポンプの駆動により輸液を行うよう構成されている。特許文献２では、電気浸透流ポンプを用いることにより、デバイスの小型化、低消費電力化、及び薬液の微量投与が可能とされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１５６００５号公報
特許第６９６７７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、電動注射器の駆動源として電気浸透流ポンプを採用した場合、該ポンプの駆動により流路内の陰圧が強まると、駆動液に泡が発生する。そして、発生した泡が一定程度まで大きくなると、電気浸透流ポンプの駆動を妨げ、駆動液の流れが停止することもある。そのため、電気浸透流ポンプの円滑かつ安定的な駆動を実現する電動注射器が望まれている。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る電動注射器は、駆動液が貯留される流路をもつ吸引側流路部と、一対の電極及び一対の電極に挟まれた多孔質体を含み、上記流路に連通する駆動流路をもつ駆動機構部と、駆動機構部における吸引側流路部と多孔質体との間の部分に一端部が連結されたチューブ状の逃がし管部と、を有するものである。
【発明の効果】
【０００６】
本発明は、駆動機構部における吸引側流路部と多孔質体との間の部分に一端部が連結されたチューブ状の逃がし管部を有することから、当該部分の泡を逃がし管部へ導き、泡の拡大及び蓄積を抑制することができる。よって、電気浸透流ポンプの安定的な駆動を実現することができ、液体や気体の吸引又は吐出を円滑に滞りなく行うことができる。
【図面の簡単な説明】
【０００７】

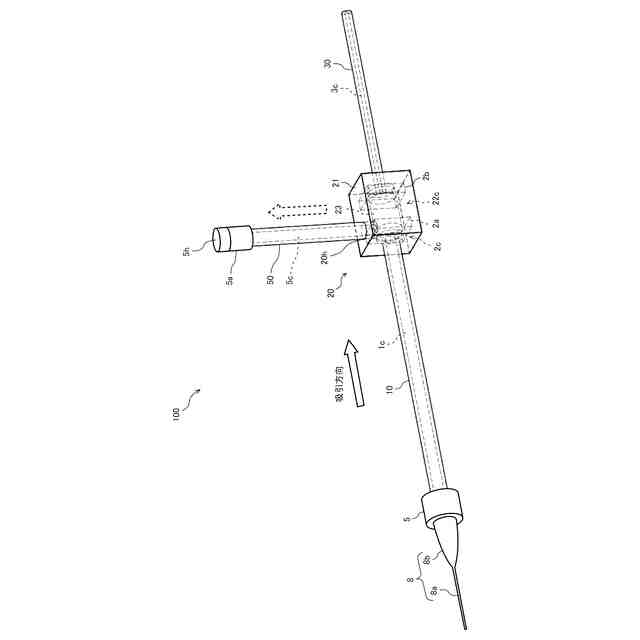

本発明の実施の形態１に係る電動注射器の構成例を示す斜視図である。

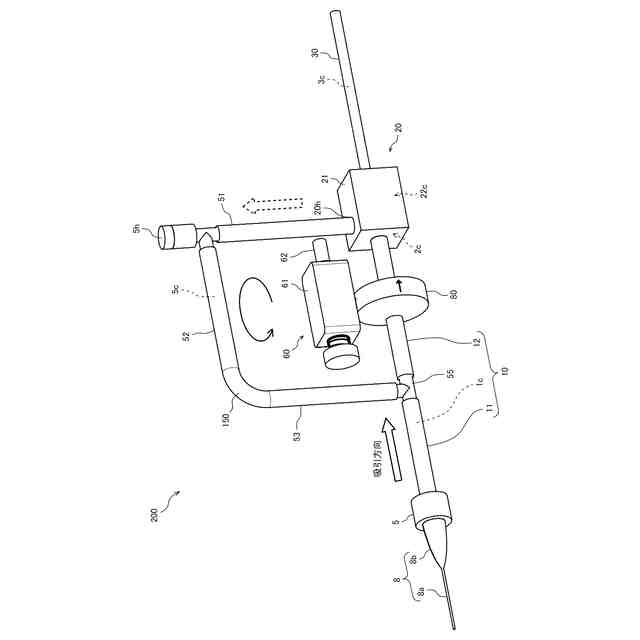

本発明の実施の形態２に係る電動注射器の構成例を示す斜視図である。
【発明を実施するための形態】
【０００８】
実施の形態１．
図１を参照し、実施の形態１における電動注射器１００の構成例について説明する。図１に示すように、電動注射器１００は、吸引側流路部１０と、駆動機構部２０と、吐出側流路部３０と、逃がし管部５０と、を有している。吸引側流路部１０は、例えば樹脂製で、流路１ｃをもつチューブ状の部材である。吸引側流路部１０の流路１ｃ内には、駆動液が貯留される。吐出側流路部３０は、例えば樹脂製で、流路３ｃをもつチューブ状の部材である。
【０００９】
駆動機構部２０は、樹脂により形成された本体部２１と、一部又は全体が本体部２１に内包された駆動部２２と、を有している。駆動部２２は、一対の電極である電極２ａ及び電極２ｂと、電極２ａと電極２ｂとで挟まれた多孔質体２３と、を含む。電極２ａ及び電極２ｂは、導電性を有するもので、例えば導電性物質とゴムとを含む。一対の電極（２ａ、２ｂ）は、少なくとも一部が本体部２１により覆われている。
【００１０】
多孔質体２３は、例えば多孔質セラミックにより形成される。多孔質体２３は、電極２ａを介して吸引側流路部１０の流路と繋がっており、駆動液が浸透している。また、多孔質体２３は、電極２ｂを介して吐出側流路部３０の流路と繋がっている。多孔質体２３は、本体部２１により覆われている。駆動機構部２０には、吸引側流路部１０の下流側の端部と吐出側流路部３０の上流側の端部との間に、流路１ｃと流路３ｃとをつなぐ駆動流路２２ｃが形成されている。
（【００１１】以降は省略されています）
