公開番号2025168337
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025073528
出願日2025-04-25
発明の名称ディスペンサ、これに対する詰め替え容器の交換方法、及びバッファーユニット
出願人花王株式会社
代理人弁理士法人翔和国際特許事務所
主分類B65D 83/00 20060101AFI20251030BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シンプルな構造でありながら、詰め替え容器内の液体を使い切ったとしても、液体の使用を継続できるディスペンサ及びバッファーユニット、並びに利便性に優れる詰め替え容器の交換方法を提供すること。
【解決手段】本発明のディスペンサ1は、詰め替え容器10に収容された液体を吐出する吐出部40、及び詰め替え容器10の注出部11と吐出部40との間に介在し液体を貯留するバッファー部30を備えている。バッファー部30は液体を貯留する小タンク部35を有している。ディスペンサ1は、詰め替え容器10からバッファー部30を介して吐出部40に液体が供給されるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
詰め替え容器に収容された液体を吐出する吐出部、及び前記詰め替え容器の注出部と前記吐出部との間に介在し前記液体を貯留するバッファー部を備えており、
前記バッファー部は前記液体を貯留する小タンク部を有しており、
前記詰め替え容器から前記バッファー部を介して前記吐出部に前記液体が供給されるように構成されている、ディスペンサ。
続きを表示（約 900 文字）【請求項２】
前記小タンク部は、内部が視認可能な透明部を少なくとも部分的に有している、請求項１に記載のディスペンサ。
【請求項３】
前記詰め替え容器を保持するホルダーを備えており、
前記ホルダーは、前記詰め替え容器を収容する収容ケースと、該収容ケース内において前記注出部を下方に向けた倒立状態で該詰め替え容器を支持する支持部とを具備している、請求項１又は２に記載のディスペンサ。
【請求項４】
前記吐出部は、押圧によって該吐出部に供給された前記液体を吐出可能に構成されている、請求項１又は２に記載のディスペンサ。
【請求項５】
前記小タンク部の容量は、１回の押圧によって前記吐出部から吐出される液体の量の２倍以上４０倍以下である、請求項４に記載のディスペンサ。
【請求項６】
前記小タンク部は、弾性樹脂を含むか、又は硬質樹脂を含む、請求項１又は２に記載のディスペンサ。
【請求項７】
前記バッファー部は、前記液体の流れを前記注出部側から前記小タンク部側に向かう方向に規制する流通方向規制機構を備えている、請求項１又は２に記載のディスペンサ。
【請求項８】
前記バッファー部は、前記小タンク部内の液体の流路を規制する流路規制手段、又は前記小タンク部内の液体の流れを遅くする流速遅延手段を有している、請求項１又は２に記載のディスペンサ。
【請求項９】
前記バッファー部は、前記注出部と接続可能な流入筒部と、前記吐出部と接続可能な流出筒部とを有しており、
前記小タンク部は、前記流入筒部及び／又は前記流出筒部と同軸上に配置されていない、請求項１又は２に記載のディスペンサ。
【請求項１０】
請求項１又は２に記載のディスペンサに対し詰め替え容器を交換する、詰め替え容器の交換方法であって、
前記小タンク部内の前記液体の量が満充填未満となったタイミングで、詰め替え容器を交換する、詰め替え容器の交換方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ディスペンサ、これに対する詰め替え容器の交換方法、及びバッファーユニットに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
シャンプーやボディソープ等の液体が充填された容器を保持するホルダーと、該容器に接続し且つ液体を外部に吐出させる吐出具とを備えた、ディスペンサが知られている。例えば、特許文献１には、収納体と、該収納体の開口を開閉するフロントカバーと、パウチ収納ケースとを備え、フロントカバーが開いた状態で、パウチ収納ケースの上端が前方に傾斜した姿勢で保持可能であり、液体を収容したパウチを交換可能である、ディスペンサが開示されている。
【０００３】
また特許文献２には、パウチを倒立状態に保持し、ポンプディスペンサに設けた押圧ヘッドを押圧することによって、該パウチ内の内容物を注出する、ポンプ式流体供給装置が開示されている。
また特許文献３には、流動物を封入した基材パックの両端部を互いに離れる方向に引張り、該パックが所定の長さに達することで、該パック内の流動物の残量を報知し、これに基づいてパックを吐出口側にしごく、パック内の流動物の残量検知装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－３３１１１５号公報
特開２０１０－１３１１１号公報
特開２０１３－１２８７４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１～３に開示のディスペンサは、液体を収容したパウチ容器等の詰め替え容器を交換することで、長期間の繰り返し使用が可能であり、環境負荷低減の点から有効である。しかしながら特許文献１及び２のディスペンサは、詰め替え容器内の液体の残量を把握し難く、該詰め替え容器内の液体が空になると詰め替え容器の交換をしない限り、液体が使用できなくなるので利便性に欠ける。例えば当該ディスペンサが宿泊施設の客室等に設けられている場合に、施設の従業員が詰め替え容器の交換作業を行うことになるが、その交換作業をすぐに行えないことが多く、施設利用者にとって不便である。特許文献３に開示のディスペンサは、詰め替え容器内の液体の残量を報知するが、報知を行うためのセンサや可動部材を設ける必要があり、ディスペンサの構造が大がかりとなって、ディスペンサ自体の設置が困難となる。
【０００６】
本発明は、シンプルな構造でありながら、詰め替え容器内の液体を使い切ったとしても、液体の使用を継続できる、ディスペンサ及びバッファーユニットを提供することにある。
また本発明は、利便性に優れる、詰め替え容器の交換方法を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、ディスペンサに関する。
一実施形態として、前記ディスペンサは、詰め替え容器に収容された液体を吐出する吐出部、及び前記詰め替え容器の注出部と前記吐出部との間に介在し前記液体を貯留するバッファー部を備えていることが好ましい。
一実施形態として、前記バッファー部は前記液体を貯留する小タンク部を有していることが好ましい。
一実施形態として、前記ディスペンサは、前記詰め替え容器から前記バッファー部を介して前記吐出部に前記液体が供給されるように構成されていることが好ましい。
【０００８】
または本発明は、バッファーユニットに関する。
一実施形態として、前記バッファーユニットは、詰め替え容器の注出部及び該詰め替え容器内の液体を吐出する吐出部それぞれに接続可能であることが好ましい。
一実施形態として、前記バッファーユニットは、前記注出部と前記吐出部との間に介在して、該吐出部に供給される液体を貯留する小タンク部を有していることが好ましい。
【発明の効果】
【０００９】
本発明のディスペンサ及びバッファーユニットによれば、シンプルな構造でありながら、詰め替え容器内の液体を使い切ったとしても、液体の使用を継続できる。
また本発明の交換方法は、利便性に優れる。
【図面の簡単な説明】
【００１０】

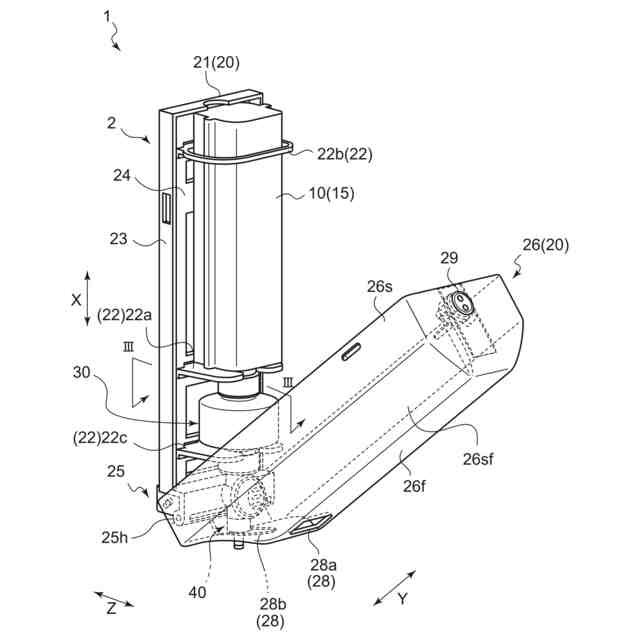

図１は、本発明のディスペンサの好ましい実施形態を示す斜視図である。
図２は、図１に示すディスペンサの分解斜視図である。

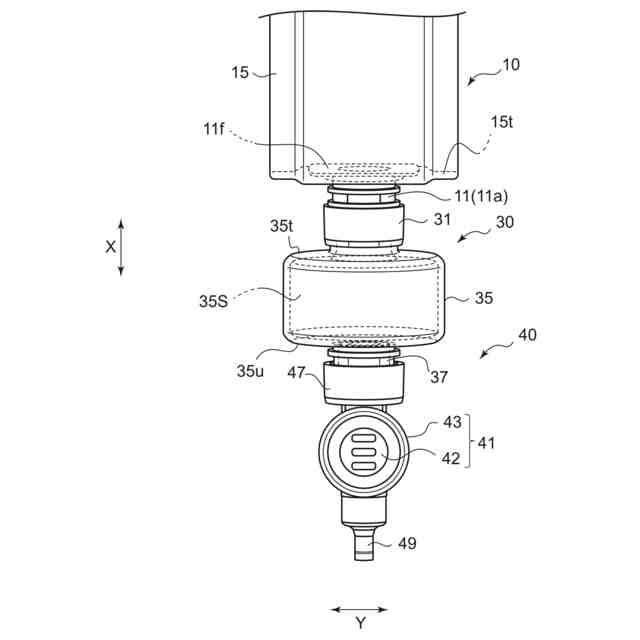

図３は、図１のバッファー部及び吐出部を示す平面図である。

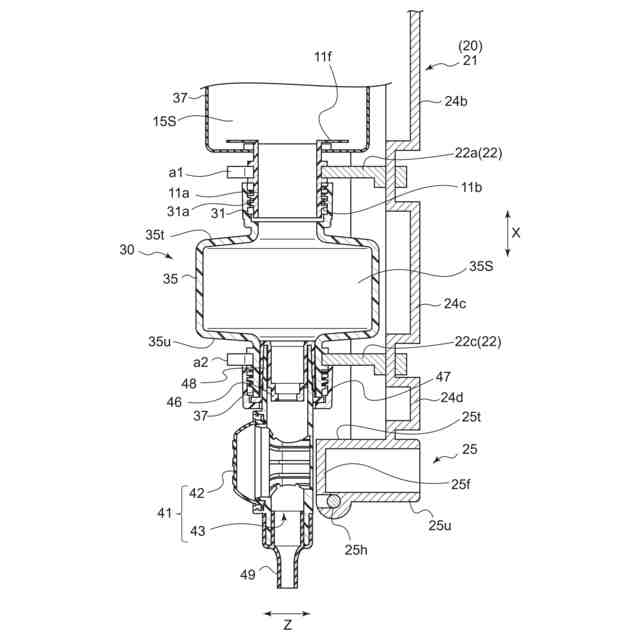

図４は、図１のＩＩＩ－ＩＩＩ線断面図である。
図５は、図４のバッファー部の拡大断面図である。

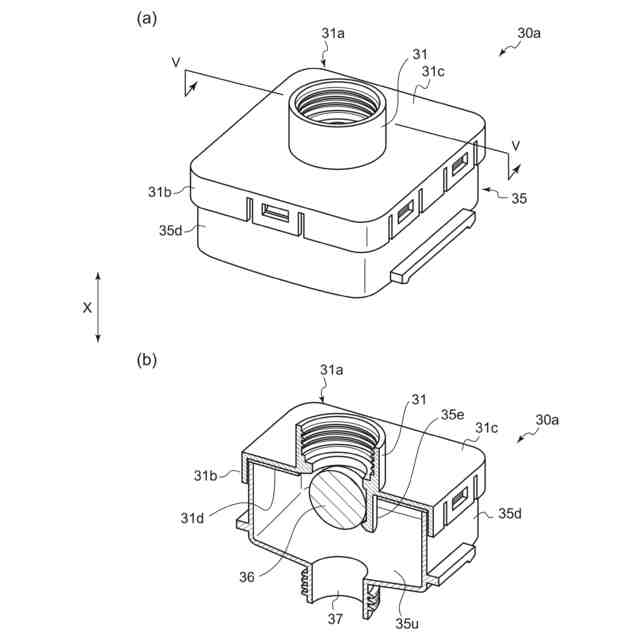

図６（ａ）は、本発明に係るバッファー部の別の実施形態を示す斜視図であり、図６（ｂ）は、図６（ａ）のＶ－Ｖ線断面斜視図である。

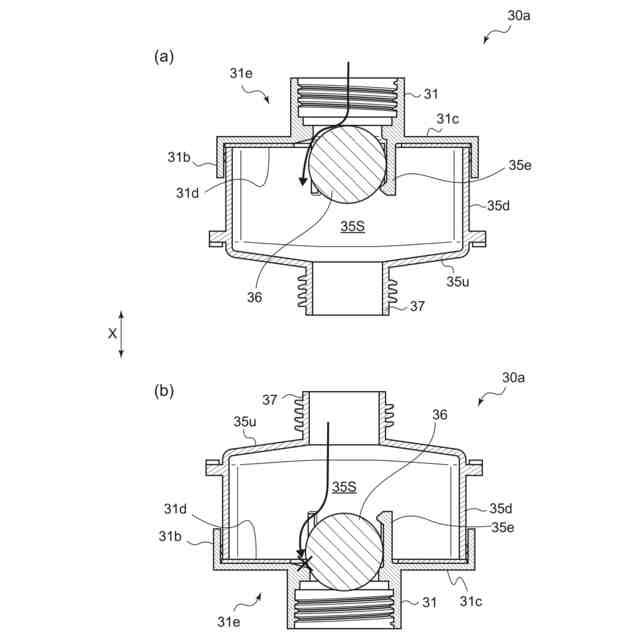

図７（ａ）は、上下反転前の図６に示すバッファー部の液体の流れを説明するための縦断面図であり、図７（ｂ）は、上下反転後の同縦断面図である。

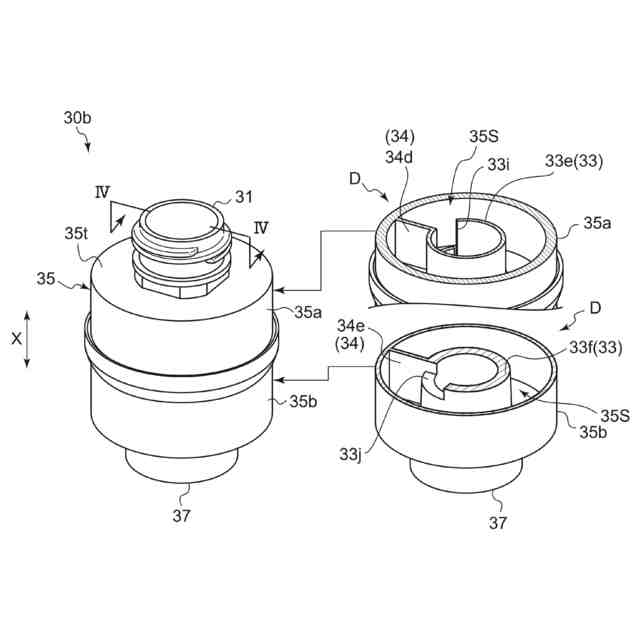

図８は、本発明に係るバッファー部のさらに別の実施形態を示す図７相当図である。

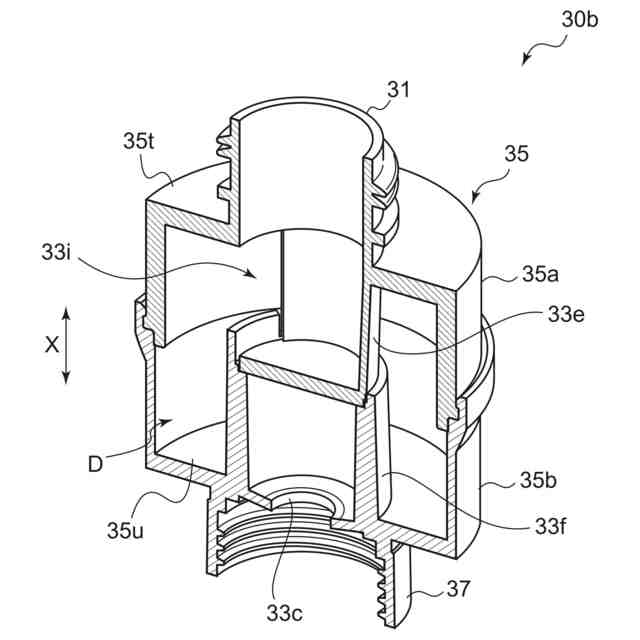

図９は、図８に示すバッファー部のＩＶ－ＩＶ線断面図である。
図１０（ａ）～（ｃ）は、図８に示すバッファー部の流路を説明するための部分破断斜視図である。
図１１は、本発明に係るバッファー部のさらに別の実施形態を示す斜視図、及び該バッファー部の縦方向の異なる位置における横断面図である。
図１２（ａ）及び（ｂ）は、図１１に示すバッファー部の縦方向に沿う部分破断図である。
図１３は、図１１のＩＩ－ＩＩ線断面図である。
図１４（ａ）は、図１１に示すバッファー部内の流路（流れ）を説明するための横断面図であり、図１４（ｂ）は、筒状隔壁周りの複数の空間を通じた該流路を示した展開概略図である。
図１５は、本発明に係るディスペンサの別の実施形態を示す図４相当図である。
図１６（ａ）及び（ｂ）は、本発明に係るバッファー部のさらに別の実施形態を示す斜視図及び縦断面図である。
図１７（ａ）及び（ｂ）は、本発明に係るバッファー部のさらに別の実施形態を示す斜視図及び縦断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
