公開番号2025166213
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025136316,2023033471
出願日2025-08-19,2023-03-06
発明の名称機材積載装置及び車両
出願人株式会社モリタホールディングス
代理人個人,個人
主分類B60P 1/43 20060101AFI20251028BHJP(車両一般)
要約【課題】可搬ポンプ等の機材の積載位置を従来よりも低くできる機材積載装置、及び当該機材積載装置を備えた車両を提供する。
【解決手段】機材積載装置は、車両前後方向に設けられたシャシフレーム5を有する車両1の後部に設置され、機材4を車外へ引き出し可能に積載する装置であって、機材4が載置され車上の積載位置と積載位置よりも低い車外の引出位置とに位置を変更可能な載置台と、載置台をシャシフレーム5間に保持する保持材とを備え、車両1に設置した状態において、積載位置における載置台の載置面は車両1の荷台3の床面よりも低くなる。
【選択図】図1
特許請求の範囲【請求項１】
車両前後方向に設けられたシャシフレームを有する車両の後部に設置され、機材を車外へ引き出し可能に積載する装置であって、
前記機材が載置され車上の積載位置と前記積載位置よりも低い車外の引出位置とに位置を変更可能な載置台と、
前記載置台を前記シャシフレーム間に保持する保持材と、を備え、
前記車両に設置した状態において、前記積載位置における前記載置台の載置面は前記車両の荷台の床面よりも低くなることを特徴とする機材積載装置。
続きを表示（約 900 文字）【請求項２】
前記シャシフレームに設けられたサブフレームに車両後方側が低くなるように水平に対して斜めに設置されるレール材と、
前記載置台が取り付けられ前記レール材に沿ってスライドするスライド材と、
ドラムに巻回されたワイヤーロープを有するウインチと、
前記スライド材に接続して設けられ前記ワイヤーロープが繋がれるロープ繋止材と、
前記スライド材のスライドをロックするロック材と、を備え、
前記載置台が前記積載位置にあるとき、前記ロープ繋止材に繋がれている前記ワイヤーロープを前記ロック材のロックが解除された状態で前記ドラムから繰り出すと、前記スライド材が斜め下方へスライドすることに伴い前記載置台が前記引出位置へ移動し、
前記載置台が前記引出位置にあるとき、前記ロープ繋止材に繋がれている前記ワイヤーロープを前記ドラムに巻き取ると、前記スライド材が斜め上方へスライドすることに伴い前記載置台が前記積載位置へ移動することを特徴とする請求項１に記載の機材積載装置。
【請求項３】
前記ウインチの先端には、前記ロープ繋止材に着脱自在に接続するフックが設けられていることを特徴とする請求項２に記載の機材積載装置。
【請求項４】
前記ロープ繋止材に前記フックが掛かっているか否かを検知する検知手段と、
前記検知手段の検出結果を報知する報知手段を備えることを特徴とする請求項３に記載の機材積載装置。
【請求項５】
前記ロープ繋止材は、前記載置台の先端側に位置することを特徴とする請求項３に記載の機材積載装置。
【請求項６】
前記載置台は、前記載置面を水平として前記スライド材に取り付けられていることを特徴とする請求項２に記載の機材積載装置。
【請求項７】
前記レール材の傾斜角は、５度以上１５度以下であることを特徴とする請求項２に記載の機材積載装置。
【請求項８】
請求項１から請求項７のいずれか一項に記載の機材積載装置を備えたことを特徴とする車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両への可搬ポンプ等の機材の積載に用いる機材積載装置、及び当該機材積載装置を備えた車両に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
消防車に積載したまま使用できる他、道路事情等により火点付近まで消防車が進入できない場合には消防車から降ろし消防隊員が火点付近まで運んで使用することもできる可搬ポンプを積載した消防車が知られている。可搬ポンプは重量物であるため、車両への積み込み及び積み降ろしは装置を利用して行われるのが一般的である。
例えば、特許文献１には、可搬式消防ポンプを搭載可能な荷台を備えた緊急車両において、荷台の前部に設けられて運転席を有するキャビン後部に可搬式消防ポンプを搭載可能な設置部を設け、可搬式消防ポンプは折り畳み式の昇降手段により荷台より昇降可能とした緊急車両が開示されており、昇降手段はレール部材と転輪付き台車を備え、転輪付き台車に連結されたワイヤをウインチ等の牽引手段によって牽引あるいは解放することで、可搬式消防ポンプの積み上げ及び積み降ろしを行うことが記載されている。
また、特許文献２には、車両の荷台床面の上方に固着した固定台と、固定台の上方に配置すると共に可搬式の小型動力ポンプを積載するためのポンプ載せ台を備え、固定台とポンプ載せ台の間にスライド部材を設けた可搬消防ポンプ積載車が開示されている。
また、特許文献３には、昇降搬送台にセルモータ及びリコイルスタータで始動されるエンジンに接続された高圧ポンプからなる消防ポンプを積載した状態で、昇降搬送台の移動を拘束する係止具を外し、水平方向及び垂直方向に搬送、積み降ろしが可能であり、その消防ポンプ搬送車の後部から地上に下ろす消防ポンプに取付けられた複数本の可搬支持棒及びベルトまたは紐で、消防ポンプを下ろし、人力で持ち上げる車載用消防ポンプが開示されている。
また、特許文献４には、ベースフレームに上段スライド部と下段スライド部からなる多段式スライド機構が配備され、下段スライド部に可搬型消防ポンプが脱着自在に積載され、その下段スライド部に油圧シリンダーの動力を受けるリンクが連結され、下段スライド部と上段スライド部は、レールとローラーによって支えられ、油圧シリンダーの伸縮が多段式スライド機構部に伝達されて昇降し、下段スライド部と上段スライド部の各レール端にはストッパーが設けられ、ローラーがストッパーに当たるとスライド作動が規制されてなる車両用可搬型消防ポンプの昇降積み降し装置が開示されている。
また、特許文献５には、トラックの荷台上の前後方向に対の固定道板を固定し、荷台の後方にはヒンジで連結された前半部可動道板と後半部可動道板とからなる対の可動道板を、固定道板へ起倒自在に連結し、巻取り駆動手段により、ワイヤを介して路面上の台車を可動道板から固定道板上の積載位置へ走行させるとき、その後方に追随させて、可動道板を二つ折れ重ね状に起立した状態で荷台上に収容し、台車を荷台から下降させるときその直前に荷台後端部と路面とを傾斜接続するように可動道板を展開させるトラックへの台車揚げ降ろし装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２４４６２号公報
登録実用新案第３２３４５７５号公報
特開２０２０－８１７１９号公報
特開２０１５－０３０３２４号公報
特開２００２－３６２２１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
可搬ポンプ等の機材は車両の荷台上に設置することが一般的であるが、地面からの高さが結構あるため、車両に積載したまま当該機材を使用する際に、あまり背が高くない者にとっては操作しづらいことがある。しかしながら特許文献１～５は、この点を考慮したものではない。
そこで本発明は、可搬ポンプ等の機材の積載位置を従来よりも低くできる機材積載装置、及び当該機材積載装置を備えた車両を提供することを目的とする。
【課題を解決するための手段】
【０００５】
請求項１記載の本発明の機材積載装置は、車両前後方向に設けられたシャシフレーム５を有する車両１の後部に設置され、機材４を車外へ引き出し可能に積載する装置であって、機材４が載置され車上の積載位置と積載位置よりも低い車外の引出位置とに位置を変更可能な載置台１０と、載置台１０をシャシフレーム５間に保持する保持材７０とを備え、車両１に設置した状態において、積載位置における載置台１０の載置面は車両１の荷台３の床面よりも低くなることを特徴とする。
請求項２記載の本発明は、請求項１に記載の機材積載装置において、シャシフレーム５に設けられたサブフレーム６に車両後方側が低くなるように水平に対して斜めに設置されるレール材２０と、載置台１０が取り付けられレール材２０に沿ってスライドするスライド材３０と、ドラムに巻回されたワイヤーロープ４１を有するウインチ４０と、スライド材３０に接続して設けられワイヤーロープ４１が繋がれるロープ繋止材５０と、スライド材３０のスライドをロックするロック材６０とを備え、載置台１０が積載位置にあるとき、ロープ繋止材５０に繋がれているワイヤーロープ４１をロック材６０のロックが解除された状態でドラムから繰り出すと、スライド材３０が斜め下方へスライドすることに伴い載置台１０が引出位置へ移動し、載置台１０が引出位置にあるとき、ロープ繋止材５０に繋がれているワイヤーロープ４１をドラムに巻き取ると、スライド材３０が斜め上方へスライドすることに伴い載置台１０が積載位置へ移動することを特徴とする。
請求項３記載の本発明は、請求項２に記載の機材積載装置において、ウインチ４０の先端には、ロープ繋止材５０に着脱自在に接続するフック４２が設けられていることを特徴とする。
請求項４記載の本発明は、請求項３に記載の機材積載装置において、ロープ繋止材５０にフック４２が掛かっているか否かを検知する検知手段８０と、検知手段８０の検出結果を報知する報知手段８１を備えることを特徴とする。
請求項５記載の本発明は、請求項３に記載の機材積載装置において、ロープ繋止材５０は、載置台１０の先端側に位置することを特徴とする。
請求項６記載の本発明は、請求項２に記載の機材積載装置において、載置台１０は、載置面を水平としてスライド材３０に取り付けられていることを特徴とする。
請求項７記載の本発明は、請求項２に記載の機材積載装置において、レール材２０の傾斜角は、５度以上１５度以下であることを特徴とする。
請求項８記載の本発明の車両１は、請求項１から請求項７のいずれか一項に記載の機材積載装置を備えたことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、可搬ポンプ等の機材の積載位置を従来よりも低くできる機材積載装置、及び当該機材積載装置を備えた車両を提供することができる。
【図面の簡単な説明】
【０００７】

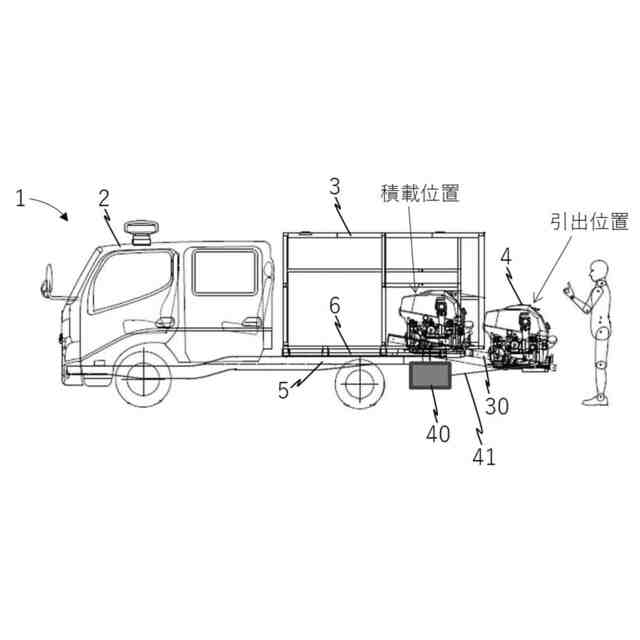

本発明の一実施例による機材積載装置を備えた車両の概略側面図
同機材積載装置を備えた車両の後部の概略構成図（載置台が積載位置にある状態）
同機材積載装置を備えた車両の後部の概略構成図（載置台が引出位置にある状態）
同機材積載装置を備えた車両の後部の概略構成図（ウインチのワイヤーロープで障害物を牽引している状態）
同フックの接続に関する安全装置を示すイメージ図
同載置台への可搬ポンプの固定方法を示すイメージ図
【発明を実施するための形態】
【０００８】
本発明の第１の実施の形態による機材積載装置は、車両前後方向に設けられたシャシフレームを有する車両の後部に設置され、機材を車外へ引き出し可能に積載する装置であって、機材が載置され車上の積載位置と積載位置よりも低い車外の引出位置とに位置を変更可能な載置台と、載置台をシャシフレーム間に保持する保持材とを備え、車両に設置した状態において、積載位置における載置台の載置面は車両の荷台の床面よりも低くなるものである。
本実施の形態によれば、機材の積載高さが床面配置の場合よりも下がるため、載置台に載せたまま機材を操作する際の操作性や計器類の視認性が向上する。
【０００９】
本発明の第２の実施の形態は、第１の実施の形態による機材積載装置において、シャシフレームに設けられたサブフレームに車両後方側が低くなるように水平に対して斜めに設置されるレール材と、載置台が取り付けられレール材に沿ってスライドするスライド材と、ドラムに巻回されたワイヤーロープを有するウインチと、スライド材に接続して設けられワイヤーロープが繋がれるロープ繋止材と、スライド材のスライドをロックするロック材とを備え、載置台が積載位置にあるとき、ロープ繋止材に繋がれているワイヤーロープをロック材のロックが解除された状態でドラムから繰り出すと、スライド材が斜め下方へスライドすることに伴い載置台が引出位置へ移動し、載置台が引出位置にあるとき、ロープ繋止材に繋がれているワイヤーロープをドラムに巻き取ると、スライド材が斜め上方へスライドすることに伴い載置台が積載位置へ移動するものである。
本実施の形態によれば、傾斜させたレール材とそれに沿ってスライドするスライド材により載置台を移動させることで、可搬ポンプの上げ下ろしの際に、載置位置から引出位置への移動、又は引出位置から載置位置への移動を、それぞれ一つの動作で完了することができる。また、ウインチを用いることで、手動で載置台を昇降させるよりも消防隊員等の負担を軽減することができると共に、載置台の昇降を安全かつ迅速に行うことができる。
【００１０】
本発明の第３の実施の形態は、第２の実施の形態による機材積載装置において、ウインチの先端には、ロープ繋止材に着脱自在に接続するフックが設けられているものである。
本実施の形態によれば、ウインチを載置台の昇降に用いる他に、障害物の除去などの他作業にも用いることができる。
（【００１１】以降は省略されています）
