発明の名称手術クリップ
出願人テレフレックスメディカルインコーポレイテッド,TELEFLEX MEDICAL INCORPORATED
代理人個人,個人,個人,個人,個人
主分類A61B 17/122 20060101AFI20251028BHJP(医学または獣医学;衛生学)
要約【課題】組織の結紮のための手術クリップを提供する。
【解決手段】手術クリップ100は、凹湾曲を備えた第1の内面108を有する第1の脚部材102と、凸湾曲を備えた第2の内面112を有する第2の脚部材104と、第1の脚部材及び第2の脚部材をピボット的に結合するヒンジ部材106とを含むことができる。第1の脚部材は、圧縮方向に第1の厚みと、横方向に第1の幅と、長手方向に第1の長さとを有することができる。第2の脚部材は、圧縮方向に第2の厚みと、横方向に第2の幅と、長手方向に第1の長さとを有することができる。第1の幅は、第1の長さの少なくとも半分に沿って第1の厚みよりも大きいとすることができ、及び/又は第2の幅は、第2の長さの少なくとも半分に沿って第2の厚みよりも大きいとすることができる。
【選択図】図1
特許請求の範囲【請求項１】
手術クリップであって、
凹湾曲を備えた第１の内面を有し、圧縮方向に第１の厚みと、横方向に第１の幅と、長手方向に第１の長さとを有する第１の脚部材と、
凸湾曲を備えた第２の内面を有し、前記圧縮方向に第２の厚みと、前記横方向に第２の幅と、前記長手方向に第１の長さとを有する第２の脚部材と、
前記第１の脚部材及び前記第２の脚部材をピボット的に結合するヒンジ部材と、
を含み、
前記第１の幅は、前記第１の長さの少なくとも半分に沿って前記第１の厚みよりも大きく、及び／又は前記第２の幅は、第２の長さの少なくとも半分に沿って前記第２の厚みよりも大きい、ことを特徴とする手術クリップ。
続きを表示（約 1,200 文字）【請求項２】
前記第１の幅は、前記第１の厚みよりも少なくとも１．５倍大きく、及び／又は前記第２の幅は、前記第２の厚みよりも少なくとも１．５倍大きいことを特徴とする請求項１に記載の手術クリップ。
【請求項３】
前記第１の幅は、前記第１の厚みよりも約２倍大きく、及び／又は前記第２の幅は、前記第２の厚みよりも約２倍大きいことを特徴とする請求項２に記載の手術クリップ。
【請求項４】
前記第１の幅は、前記第１の長さの少なくとも約３分の２に沿って前記第１の厚みよりも大きく、及び／又は前記第２の幅は、前記第２の長さの少なくとも約３分の２に沿って前記第２の厚みよりも大きいことを特徴とする請求項１乃至３の何れか１項に記載の手術クリップ。
【請求項５】
前記第１の脚部材上の少なくとも１つの第１のボス部材と、
前記第２の脚部材上の少なくとも１つの第２のボス部材と、
を更に含み、
前記第１の幅は、前記少なくとも１つの第１のボス部材での手術クリップの幅と実質的に同じであり、及び／又は前記第２の幅は、前記少なくとも１つの第２のボス部材での手術クリップの幅と実質的に同じである、ことを特徴とする請求項１乃至４の何れか１項に記載の手術クリップ。
【請求項６】
前記第１の幅は、前記ヒンジ部材の幅と実質的に同じであり、及び／又は前記第２の幅は、該ヒンジ部材の該幅と実質的に同じであることを特徴とする請求項１乃至５の何れか１項に記載の手術クリップ。
【請求項７】
前記第１の脚部材は、前記第１の内面の横方向に延びて前記第１の幅を定める少なくとも１つの第１の翼部材を含み、及び／又は前記第２の脚部材は、前記第２の内面の横方向に延びて前記第２の幅を定める少なくとも１つの第２の翼部材を含むことを特徴とする請求項１乃至６の何れか１項に記載の手術クリップ。
【請求項８】
前記少なくとも１つの第１の翼部材は、１対の第１の翼部材を含み、及び／又は前記少なくとも１つの第２の翼部材は、１対の第２の翼部材を含むことを特徴とする請求項７に記載の手術クリップ。
【請求項９】
前記少なくとも１つの第１の翼部材の遠位部分が、前記第１の脚部材の遠位端から近位に離間し、及び／又は前記少なくとも１つの第２の翼部材の遠位部分が、前記第２の脚部材の遠位端から近位に離間していることを特徴とする請求項７又は請求項８に記載の手術クリップ。
【請求項１０】
前記少なくとも１つの第１の翼部材は、前記第１の厚みよりも小さい厚みを有し、及び／又は前記少なくとも１つの第２の翼部材は、前記第２の厚みよりも小さい厚みを有することを特徴とする請求項７乃至９の何れか１項に記載の手術クリップ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
〔優先権〕
本出願は、本明細書に引用によってその開示全体が組み込まれている米国仮特許出願第６２／７６８，６７１号（２０１８年１１月１６日出願）に対する優先権を主張するものである。
続きを表示（約 4,300 文字）【０００２】
本発明は、一般的に医療デバイス、より具体的には組織の結紮のための手術クリップに関する。
【背景技術】
【０００３】
組織（例えば、血管、リンパ節、神経、胆嚢管、及び心臓組織）の結紮は、多くの外科手順に関して一般的慣例である。これは、手術クリップで血管を閉じる又は手術糸で血管を縫合することによって行うことができる。手術糸の使用は、血管を固定するのに必要な結び目を形成するのに針及び手術糸の複雑な操作を要求する。そのような複雑な操作は、限られた空間及び／又は可視性によって特徴付けられる特に内視鏡外科手順では時間を消費し、かつ行うことが困難である。対照的に、手術クリップは、適用するのに比較的迅速かつ容易である。従って、内視鏡及び開腹外科手順での手術クリップの使用は劇的に増えている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第４，８３４，０９６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者は、手術クリップの組織保持機能のような手術クリップの１又は２以上の特徴を改善する必要性が存在することを認識している。開示するデバイス及び方法は、上記に列挙した問題及び／又は従来技術での他の問題のうちの１又は２以上を軽減又は克服することに関する。
【課題を解決するための手段】
【０００６】
本発明の態様は、手術クリップに関する。手術クリップは、凹湾曲を有する第１の内面と凸湾曲を有する第２の内面とを有する第１の脚部材と、第１の脚部材及び第２の脚部材をピボット的に結合するヒンジ部材とを含むことができる。第１の脚部材は、圧縮方向に第１の厚み、横方向に第１の幅、及び長手方向に第１の長さを有することができる。第２の脚部材は、圧縮方向に第２の厚み、横方向に第２の幅、及び長手方向に第１の長さを有することができる。第１の幅は、第１の長さの半分よりも多くに沿って第１の厚みよりも大きいとすることができ、及び／又は第２の幅は、第２の長さの半分よりも多くに沿って第２の厚みよりも大きいとすることができる。
【０００７】
一部の実施形態では、第１の幅は、第１の厚みよりも少なくとも１．５倍大きく、及び／又は第２の幅は、第２の厚みよりも少なくとも１．５倍大きい。
一部の実施形態では、第１の幅は、第１の厚みよりも約２倍大きく、及び／又は第２の幅は、第２の厚みよりも約２倍大きい。
一部の実施形態では、第１の幅は、第１の長さの少なくとも約３分の２に沿って第１の厚みよりも大きく、及び／又は第２の幅は、第２の長さの少なくとも約３分の２に沿って第２の厚みよりも大きい。
一部の実施形態では、手術クリップは、第１の脚部材上の少なくとも１つの第１のボス部材と、第２の脚部材上の少なくとも１つの第２のボス部材とを更に含み、第１の幅は、少なくとも１つの第１のボス部材での手術クリップの幅と実質的に同じであり、及び／又は第２の幅は、少なくとも１つの第２のボス部材での手術クリップの幅と実質的に同じである。
一部の実施形態では、第１の幅は、ヒンジ部材の幅と実質的に同じであり、及び／又は第２の幅は、ヒンジ部材の幅と実質的に同じである。
一部の実施形態では、第１の脚部材は、第１の内面の横方向に延びて第１の幅を定める少なくとも１つの第１の翼部材を含み、及び／又は第２の脚部材は、第２の内面の横方向に延びて第２の幅を定める少なくとも１つの第２の翼部材を含む。
一部の実施形態では、少なくとも１つの第１の翼部材は、１対の第１の翼部材を含み、及び／又は少なくとも１つの第２の翼部材は、１対の第２の翼部材を含む。
一部の実施形態では、少なくとも１つの第１の翼部材の遠位部分は、第１の脚部材の遠位端から近位に離間し、及び／又は少なくとも１つの第２の翼部材の遠位部分は、第２の脚部材の遠位端から近位に離間している。
一部の実施形態では、少なくとも１つの第１の翼部材は、第１の厚みよりも小さい厚みを有し、及び／又は少なくとも１つの第２の翼部材は、第２の厚みよりも小さい厚みを有する。
一部の実施形態では、少なくとも１つの第１の翼部材及び／又は少なくとも１つの第２の翼部材は、面取りされた内面を含む。
一部の実施形態では、少なくとも１つの第１の翼部材は、第１の脚部材の外面と連続である外面を含み、及び／又は少なくとも１つの第２の翼部材は、第２の脚部材の外面と連続である外面を含む。
一部の実施形態では、少なくとも１つの第１の翼部材の各々は、第１の幅の約４分の１よりも大きくない幅を有し、及び／又は少なくとも１つの第２の翼部材の各々は、第２の幅の約４分の１よりも大きくない幅を有する。
一部の実施形態では、少なくとも１つの第１の翼部材及び／又は少なくとも１つの第２の翼部材は、実質的に平坦である側面を含む。
一部の実施形態では、手術クリップは、第１の脚部材の遠位部分上のフック部材と、第２の脚部材の遠位部分上の先端部材とを更に含み、フック部材は、先端部材を受け入れて手術クリップを閉鎖構成に保持するように構成される。
一部の実施形態では、手術クリップは、第１の内面及び第２の内面のうちの一方から延びる第１及び第２の横列の歯と、第１の内面及び第２の内面のうちの別のもの上の第１及び第２のチャネルとを含み、閉鎖構成では、第１のチャネルは、第１の横列の歯を受け入れるように構成され、第２のチャネルは、第２の横列の歯を受け入れるように構成される。
一部の実施形態では、手術クリップは、第１の脚部材からヒンジ部材に向けて延びる第１の近位延長部と、第２の脚部材からヒンジ部材に向けて延びる第２の近位延長部とを更に含む。
一部の実施形態では、第１の近位延長部は、凸湾曲を有する内面を含み、第２の近位延長部は、凸湾曲を有する内面を含む。
一部の実施形態では、手術クリップは、第１の脚部材の近位部分での第１の内側部材と、第２の脚部材の近位部分での第１の開口とを更に含み、第１の開口は、閉鎖構成で第１の内側部材を受け入れて手術クリップが反転及び／又は回転することに抵抗するように構成され、第１の内側部材は、第１の開口と係止及び／又は連結しない。
一部の実施形態では、手術クリップは、第２の脚部材の近位部分での第２の内側部材と、第１の脚部材の近位部分での第２の開口とを更に含み、第２の開口は、閉鎖構成で第２の内側部材を受け入れて手術クリップが反転及び／又は回転することに抵抗するように構成され、第２の部材は、第２の開口と係止及び／又は連結しない。
【図面の簡単な説明】
【０００８】
本発明を容易に理解することができるように、本発明の態様が添付図面に一例として示されている。
【０００９】

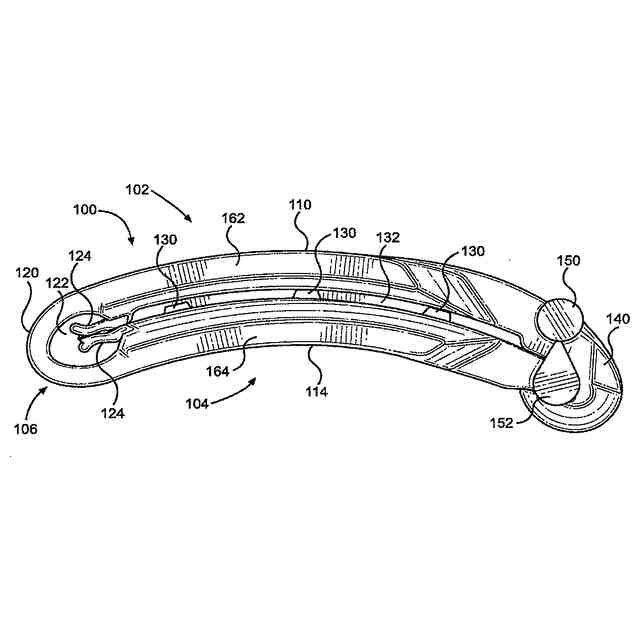

本発明の手術クリップの第１の例示的実施形態の側面図である。
図１の手術クリップの第１の例示的実施形態の圧縮又は閉鎖構成の側面図である。
図１及び図２の手術クリップの第１の例示的実施形態の斜視図である。
図１乃至図３の手術クリップの第１の例示的実施形態の前面図である。
図１乃至図４の手術クリップの第１の例示的実施形態の第１の脚部材の前面図である。
図１乃至図５の手術クリップの第１の例示的実施形態の第２の脚部材の前面図である。
図１乃至図６の手術クリップの第１の例示的実施形態の第１の脚部材の切欠き図である。
図７の切欠き図の断面図である。
図１乃至図８の手術クリップの第１の例示的実施形態の第２の脚部材の切欠き図である。
図９の切欠き図の断面図である。
本発明の手術クリップの第２の例示的実施形態の側面図である。
図１１の手術クリップの第２の例示的実施形態の圧縮機構成の側面図である。
図１１及び図１２の手術クリップの第２の例示的実施形態の斜視図である。
図１１乃至図１３の手術クリップの第２の例示的実施形態の前面図である。
図１１乃至図１４の手術クリップの第２の例示的実施形態の第１の脚部材の前面図である。
図１１乃至図１５の手術クリップの第２の例示的実施形態の第２の脚部材の前面図である。
【発明を実施するための形態】
【００１０】
類似の参照番号が全体を通して類似の部分を指す図を参照して本発明をここで以下に説明する。本発明は、一般的に、組織（例えば、血管、リンパ節、神経、胆嚢管、又は心臓組織）を圧縮及び／又は結紮するように構成された手術クリップに関する。手術クリップは、組織保持機能を高めるように細長い脚部材を提供することができる。例えば、手術クリップは、５ｍｍクリップアプライヤに嵌合するようなサイズにすることができるが、他の５ｍｍクリップと比較して容量を増大する。より長い脚部材を補強して安定させるために、手術クリップは、脚部材の側面のうちの少なくとも１つに沿って延びる翼部材を有することができる。翼部材は、脚部材の各々にアスペクト比（幅／厚み）の増大を提供することができる。従って、手術クリップは、脚部材の長さにわたって剛性を増大させるように比較的広い。翼部材は、手術クリップの上側及び下側周囲に沿って延びることができるので、翼部材は、内側組織結紮面に干渉しない。幅は、捩りに抵抗して脚部材の位置合わせを維持するようにヒンジ部材を通じて連続的に延びることができる。更に、翼部材内の手術クリップの幅は、ボス部材での手術クリップの幅と同じとすることができ、クリップがその側面上に横たわることを可能にし、自動アプライヤ内の給送特性を改善する。例えば、自動クリップアプライヤのチャネルは、翼部材、ボス部材、及び／又はヒンジ部材の側面との接触を通じて手術クリップの横方向位置合わせを保証することができる。従って、自動クリップアプライヤは、手術クリップのための個別の位置合わせ機能を必要としないことになる。幅は、血管上のその保持を損なう可能性がある外科医がクリップに近すぎて結紮血管を切断することに対して更に保護する。
（【００１１】以降は省略されています）
