公開番号2025163153
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2025129295,2025519922
出願日2025-08-01,2024-08-23
発明の名称蓄電デバイス用外装材、その製造方法、及び蓄電デバイス
出願人大日本印刷株式会社
代理人個人,個人
主分類H01M 50/105 20210101AFI20251021BHJP(基本的電気素子)
要約【課題】蓄電デバイスが装着される製品の筐体の様々な色彩を考慮して、蓄電デバイスの外観を着色し得る、蓄電デバイス用外装材を提供する。
【解決手段】外側から順に、少なくとも、表面被覆層、基材層、バリア層、及び熱融着性樹脂層を備える積層体から構成されており、前記バリア層よりも外側の少なくとも1層に、着色剤が含まれている、蓄電デバイス用外装材。
【選択図】図1
特許請求の範囲【請求項１】
外側から順に、少なくとも、表面被覆層、基材層、バリア層、及び熱融着性樹脂層を備える積層体から構成されており、
前記バリア層よりも外側の少なくとも１層に、着色剤が含まれている、蓄電デバイス用外装材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電デバイス用外装材、その製造方法、及び蓄電デバイスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、様々なタイプの蓄電デバイスが開発されているが、あらゆる蓄電デバイスにおいて、電極や電解質などの蓄電デバイス素子を封止するために外装材が不可欠な部材になっている。従来、蓄電デバイス用外装材として金属製の外装材が多用されていた。
【０００３】
一方、近年、電気自動車、ハイブリッド電気自動車、パソコン、カメラ、携帯電話などの高性能化に伴い、蓄電デバイスには、多様な形状が要求されると共に、薄型化や軽量化が求められている。しかしながら、従来多用されていた金属製の蓄電デバイス用外装材では、形状の多様化に追従することが困難であり、しかも軽量化にも限界があるという欠点がある。
【０００４】
そこで、近年、多様な形状に加工が容易で、薄型化や軽量化を実現し得る蓄電デバイス用外装材として、基材層／バリア層／熱融着性樹脂層が順次積層されたフィルム状の積層体が提案されている（例えば、特許文献１を参照）。
【０００５】

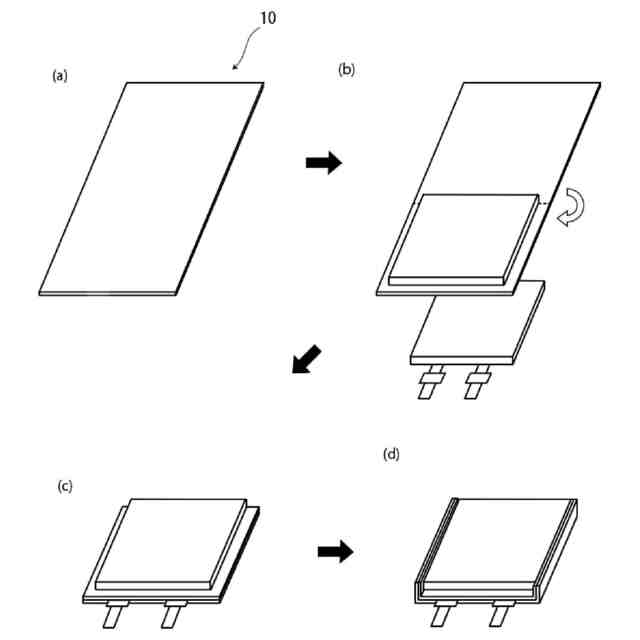

このような蓄電デバイス用外装材においては、一般的に、冷間成形により凹部が形成され、当該凹部によって形成された空間に電極や電解液などの蓄電デバイス素子を配し、熱融着性樹脂層を熱融着させることにより、蓄電デバイス用外装材の内部に蓄電デバイス素子が収容された蓄電デバイスが得られる。
【先行技術文献】
【特許文献】
【０００６】
特開２００８－２８７９７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前記の通り、蓄電デバイスは様々な製品に使用されているが、近年、蓄電デバイスが装着される製品の意匠性がより一層重視されている。
【０００８】
本開示の発明者は、製品に装着される蓄電デバイスについても、例えば製品の筐体と色彩を統一させることにより、蓄電デバイスとこれが装着される製品との色彩が統一され、優れた意匠が発揮されると考えた。従来の蓄電デバイス用外装材においては、蓄電デバイスが装着される製品の筐体の様々な色彩を考慮して、予め蓄電デバイス用外装材の外観を調整することは行われておらず、このような調整を可能とすれば、蓄電デバイスが装着される製品の意匠性をより一層高めることが可能となる。
【０００９】
このような状況下、本開示は、蓄電デバイスが装着される製品の筐体の様々な色彩を考慮して、蓄電デバイスの外観を着色し得る、蓄電デバイス用外装材を提供することを主な目的とする。
【課題を解決するための手段】
【００１０】
本開示の発明者らは、上記のような課題を解決すべく鋭意検討を行った。その結果、外側から順に、少なくとも、表面被覆層、基材層、バリア層、及び熱融着性樹脂層を備える積層体から構成された蓄電デバイス用外装材においてバリア層よりも外側の少なくとも１層に、着色剤を配合することにより、蓄電デバイスが装着される製品の筐体の様々な色彩を考慮して、蓄電デバイスの外観を着色し得ることを見出した。
（【００１１】以降は省略されています）
