公開番号2025160739
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063501
出願日2024-04-10
発明の名称アーク溶接方法
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人前田特許事務所
主分類B23K 9/09 20060101AFI20251016BHJP(工作機械;他に分類されない金属加工)
要約【課題】深い溶込みを実現しつつ、溶接ビードのビード幅を広げることができ、さらにスパッタの増加を抑制可能なアーク溶接方法を提供する。
【解決手段】本開示のアーク溶接方法では、第1期間Tоにおいて、溶接ワイヤ21を母材25に向けて一定の平均送給速度で送給するとともに、第1設定電圧Voに基づいて、溶接ワイヤ21に周期Tpで変動するパルス電流を流し、母材25との間にアーク24を発生させる。第2期間Tbにおいて、第2設定電圧Vbに基づいて溶接ワイヤ21にパルス電流を流し、母材25との間にアーク24を発生させる。周期Tpはピーク電流期間T2とベース電流期間T1とを含む。第1期間Tо及び第2期間Tbは、それぞれ周期Tpを1回または複数回含む。第1設定電圧Voは第2設定電圧Vbよりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
第１期間Ｔоにおいて、溶接ワイヤを被溶接物である母材に向けて一定の平均送給速度で送給するとともに、第１設定電圧Ｖｏに基づいて、前記溶接ワイヤに所定の周期Ｔｐで変動するパルス電流を流して前記溶接ワイヤと前記母材との間にアークを発生させるステップと、
前記第１期間Ｔоに続く第２期間Ｔｂにおいて、前記溶接ワイヤを前記母材に向けて前記平均送給速度で送給するとともに、第２設定電圧Ｖｂに基づいて、前記溶接ワイヤに前記パルス電流を流して前記溶接ワイヤと前記母材との間に前記アークを発生させるステップと、を少なくとも備え、
前記周期Ｔｐは、前記溶接ワイヤにピーク電流が流れるピーク電流期間Ｔ２と、前記溶接ワイヤに前記ピーク電流よりも電流値の低いベース電流が流れるベース電流期間Ｔ１とを含み、
前記第１期間Ｔо及び前記第２期間Ｔｂは、それぞれ前記周期Ｔｐを１回または複数回含み、
前記第１設定電圧Ｖоは前記第２設定電圧Ｖｂよりも大きいことを特徴とするアーク溶接方法。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のアーク溶接方法において、
前記第１期間Ｔоでは、前記溶接ワイヤの先端部が前記母材に形成された溶融池の内部に埋れないオープンアーク状態であり、
前記第２期間Ｔｂでは、前記溶接ワイヤの前記先端部が前記溶融池の内部に埋れた埋れアーク状態であることを特徴とするアーク溶接方法。
【請求項３】
請求項２に記載のアーク溶接方法において、
前記オープンアーク状態では、前記溶融池の表面、または前記母材における前記アークの照射面のうちいずれか高い方に対し、前記溶接ワイヤの前記先端部が高い状態で前記溶接ワイヤと前記母材との間に前記アークが発生し、
前記埋れアーク状態では、前記溶融池の前記表面、または前記照射面のうちいずれか高い方に対し、前記溶接ワイヤの前記先端部が低い状態で前記溶接ワイヤと前記母材との間に前記アークが発生することを特徴とするアーク溶接方法。
【請求項４】
請求項３に記載のアーク溶接方法において、
前記溶融池の前記表面、または前記母材における前記照射面のうちいずれか高い方と前記溶接ワイヤの前記先端部が同じ高さにある状態を前記オープンアーク状態と前記埋れアーク状態の境界状態とし、前記境界状態に対応する電圧をしきい値電圧Ｖｔｈとするとき、
前記第１設定電圧Ｖｏは、式（５）に示す関係を満たし、前記第２設定電圧Ｖｂは、式（６）に示す関係を満たし、
Ｖｔｈ（Ｖ）≦Ｖｏ（Ｖ）≦（Ｖｔｈ＋８）（Ｖ）・・・（５）
（Ｖｔｈ－８）（Ｖ）≦Ｖｂ（Ｖ）≦Ｖｔｈ（Ｖ）・・・（６）
さらに、Ｖｏ＞Ｖｂを満たすことを特徴とするアーク溶接方法。
【請求項５】
請求項１に記載のアーク溶接方法において、
前記第１期間Ｔｏは前記第２期間Ｔｂに等しいことを特徴とするアーク溶接方法。
【請求項６】
請求項５に記載のアーク溶接方法において、
前記第１期間Ｔｏ及び前記第２期間Ｔｂは、それぞれ０．２ｓｅｃ以上、１．５ｓｅｃ以下であることを特徴とするアーク溶接方法。
【請求項７】
請求項１に記載のアーク溶接方法において、
前記母材及び前記溶接ワイヤの材質は、鉄鋼材料であることを特徴とするアーク溶接方法。
【請求項８】
請求項１ないし７のいずれか１項に記載のアーク溶接方法において、
前記母材の溶接中に、前記母材の溶接箇所にシールドガスが吹き付けられており、
前記シールドガスはＣＯ
２
であることを特徴とするアーク溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本開示はアーク溶接方法、特に消耗電極式のアーク溶接方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
埋れアーク溶接技術は、溶接ワイヤの先端部が母材に形成された溶融池に埋れた状態でアークが点弧することで、通常の溶接施工に比べてより深い溶込みが得られることに加えて、高電流で施工することで溶接ワイヤの溶融量を増加させ、高溶着施工が可能である。加えて、溶融池の内部に溶接ワイヤの先端部が埋れているため、溶接中に当該先端部でスパッタが発生しても、スパッタは溶融池内に取り込まれ周囲に飛散しない。このため、溶接後に溶接ビードの表面や周囲に付着するスパッタ量が少なく、施工後の手入れ作業の工数を削減できる。また、埋れアーク溶接では、母材の内部に形成された埋れ空間の側部にアークが点弧し、溶接ワイヤの先端部に形成された溶滴は、埋れ空間の側部に形成された溶融池に移行する。また、側部に形成された溶融池をアーク圧力で支えるため、埋れ空間が安定化する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６７７７９６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アーク溶接は鉄鋼構造物の製造に広く用いられる技術である。特に、コスト面や施工能率の観点からシールドガスに炭酸ガス（ＣＯ
２
）を用いる炭酸ガス半自動アーク溶接（ＣＯ
２
溶接）は様々な分野で用いられている。
【０００５】
鉄鋼構造物の中でも大型の鉄鋼構造物では厚板材が多用される。この場合、溶接継手品質及び施工能率向上の観点から高電流施工による深溶込みかつ高溶着量での溶接が求められる。前述したＣＯ
２
溶接において埋れアーク溶接とすることで、高電流施工による深い溶込みと溶着量の増加を見込める。一方、埋れアーク溶接では、深い溶込みは得られるものの、溶接ビードのビード幅を広げることが難しく、母材の構造によっては、所望の形状の溶接ビードを形成することが困難であった。
【０００６】
また、高電流施工時には、溶接電流の増加と共にワイヤ溶融量が増加することでアーク長が長くなりオープンアーク状態となりやすくなる。オープンアーク状態になると、溶接ワイヤの先端部で成長した溶滴の離脱形態がドロップ移行形態となる。このことにより、スパッタが溶接箇所の周囲に多く飛散してしまう。このため、溶接施工後に溶接ビードの表面や周囲に付着したスパッタを除去する手入れ作業が必要となり、施工能率が低下するといった課題があった。
【０００７】
本開示は係る点に鑑みてなされたもので、その目的は、アーク点弧状態を一定の周期でオープンアーク状態と埋れアーク状態とに切り替えることで、深い溶込みを実現しつつ、溶接ビードのビード幅を広げることができ、スパッタの増加を抑制可能なアーク溶接方法を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本開示に係るアーク溶接方法は、第１期間Ｔоにおいて、溶接ワイヤを被溶接物である母材に向けて一定の平均送給速度で送給するとともに、第１設定電圧Ｖｏに基づいて、前記溶接ワイヤに所定の周期Ｔｐで変動するパルス電流を流して前記溶接ワイヤと前記母材との間にアークを発生させるステップと、前記第１期間Ｔоに続く第２期間Ｔｂにおいて、前記溶接ワイヤを前記母材に向けて前記平均送給速度で送給するとともに、第２設定電圧Ｖｂに基づいて、前記溶接ワイヤに前記パルス電流を流して前記溶接ワイヤと前記母材との間に前記アークを発生させるステップと、を少なくとも備え、前記周期Ｔｐは、前記溶接ワイヤにピーク電流が流れるピーク電流期間Ｔ２と、前記溶接ワイヤに前記ピーク電流よりも電流値の低いベース電流が流れるベース電流期間Ｔ１とを含み、前記第１期間Ｔо及び前記第２期間Ｔｂは、それぞれ前記周期Ｔｐを１回または複数回含み、前記第１設定電圧Ｖоは前記第２設定電圧Ｖｂよりも大きいことを特徴とする。
【発明の効果】
【０００９】
本開示によれば、深い溶込みを実現しつつ、溶接ビードのビード幅を広げることができる。また、スパッタの増加を抑制できる。
【図面の簡単な説明】
【００１０】

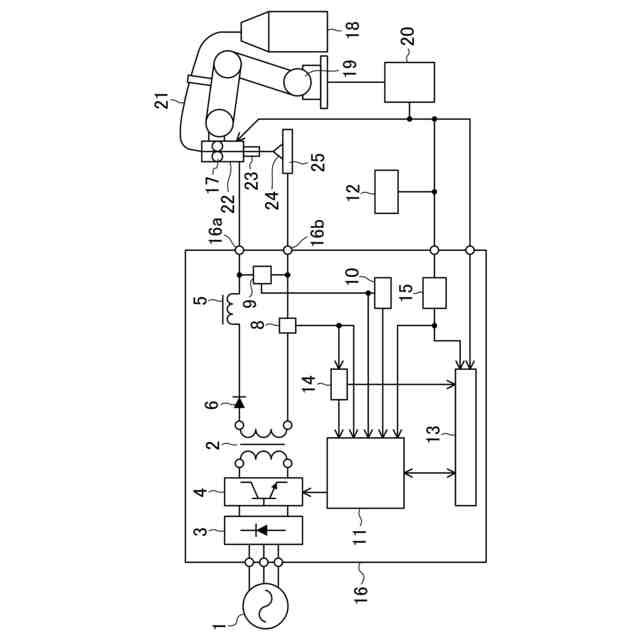

実施形態に係るアーク溶接装置の概略構成図である。
実施形態に係るアーク溶接時の溶接電流波形及び溶接電圧波形のタイムチャートである。

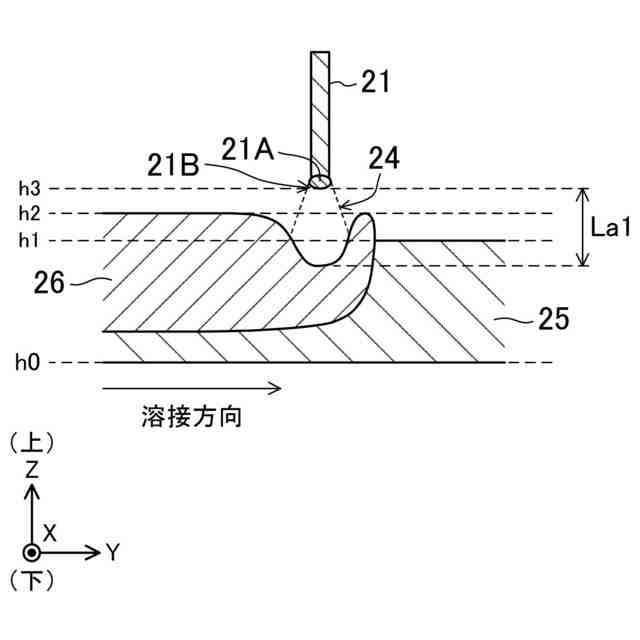

第１期間における母材の溶接方向に沿った断面模式図である。
第１期間における母材のビード幅方向に沿った断面模式図である。
第１期間における母材の溶接方向に沿った別の断面模式図である。
第１期間における母材の溶接方向に沿ったさらなる別の断面模式図である。
第２期間における母材の溶接方向に沿った断面模式図である。
第２期間における母材のビード幅方向に沿った断面模式図である。
第２期間における母材の溶接方向に沿った別の断面模式図である。
第２期間における母材の溶接方向に沿ったさらなる別の断面模式図である。

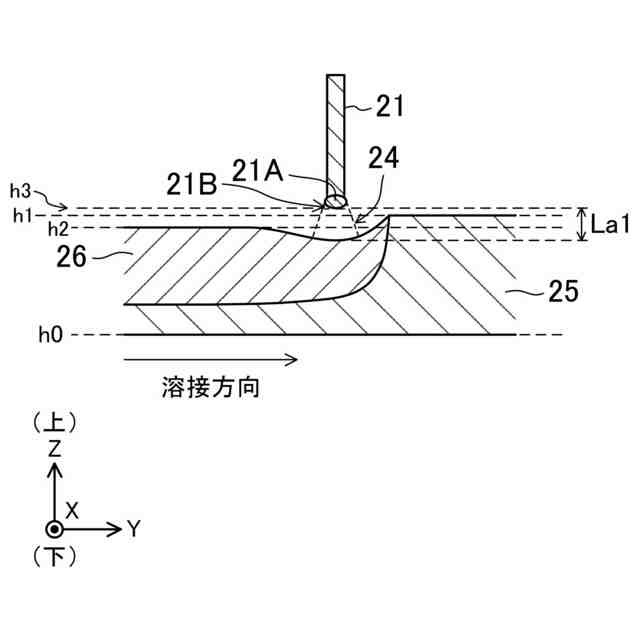

境界状態における母材の溶接方向に沿った断面模式図である。
境界状態における母材の溶接方向に沿った別の断面模式図である。
開先突合せ継手の断面模式図である。
埋れアーク溶接により図８に示す継手に形成された溶接ビードの断面模式図である。
実施形態に係るアーク溶接により図８に示す継手に形成された溶接ビードの断面模式図である。
埋れアーク溶接により形成された溶接ビードの外観模式図である。
実施形態に係るアーク溶接により形成された溶接ビードの外観模式図である。
オープンアーク状態で行ったアーク溶接により形成された溶接ビードの外観模式図である。
溶接方式の違いによる効果の違いをまとめた図である。
埋れアーク溶接によりＴ字隅肉継手に形成された溶接ビードの断面模式図である。
実施形態に係るアーク溶接によりＴ字隅肉継手に形成された溶接ビードの断面模式図である。

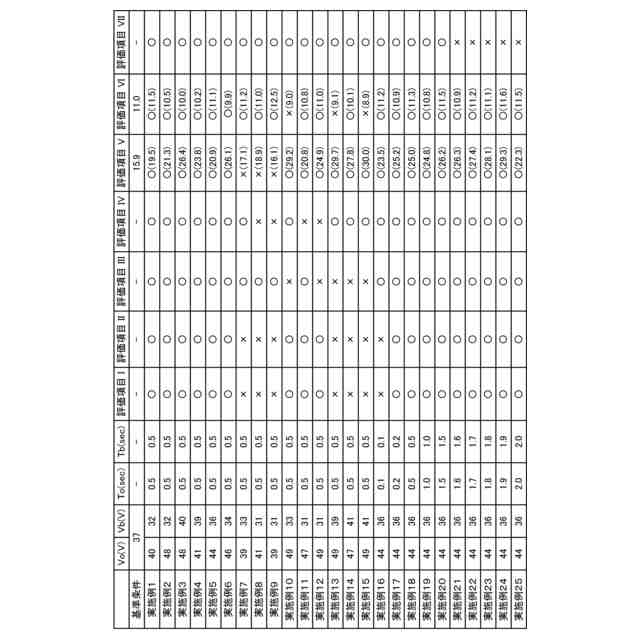

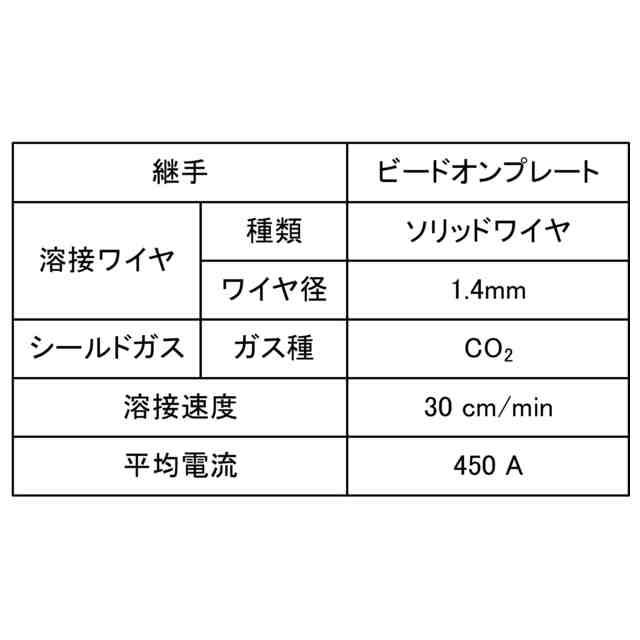

実施例１～２５に係る第１設定電圧及び第２設定電圧に関する溶接状態の評価結果である。
実施例１～２５に係る第１期間及び第２期間に関する溶接状態の評価結果である。
【発明を実施するための形態】
