特許ウォッチ

公開番号2025160504
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025133828,2022148320
出願日2025-08-08,2022-09-16
発明の名称光硬化性組成物およびこれからなる成形体
出願人住友ゴム工業株式会社
代理人個人,個人
主分類C08F 290/06 20060101AFI20251015BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形体の機械的特性に優れる光硬化性組成物を提供することを課題とする。
【解決手段】本発明の光硬化性組成物は、ウレタン(メタ)アクリレートオリゴマーと、ビニルモノマーとして、ガラス転移温度が-100℃以上、20℃以下の第1モノマーと、ガラス転移温度が20℃超、150℃以下の第2モノマーとを含有し、前記ウレタン(メタ)アクリレートオリゴマーの含有率は、20質量%～80質量%であり、前記第1モノマーの含有率が15質量%～75質量%であり、前記第2モノマーの含有率が5質量%～65質量%であり、ウレタン(メタ)アクリレートオリゴマーとビニルモノマーとの合計含有率が100質量%であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
ウレタン（メタ）アクリレートオリゴマーと、
ビニルモノマーとして、ガラス転移温度（Ｔｇ）が－１００℃以上、２０℃以下の第１モノマーと、ガラス転移温度（Ｔｇ）が７０℃以上、１５０℃以下の第２モノマーとを含有する光硬化性組成物であって、
前記ウレタン（メタ）アクリレートオリゴマーの含有率は、２０質量％～６０質量％の範囲であり、
前記第１モノマーの含有率が１５質量％～７５質量％の範囲であり、
前記第２モノマーの含有率が５質量％～６５質量％の範囲であり、
ウレタン（メタ）アクリレートオリゴマーと第１モノマーと第２モノマーとの合計含有率が１００質量％であり、
前記光硬化性組成物の硬化物の圧縮永久歪みが５％以下であることを特徴とする光造形用光硬化性組成物。
続きを表示（約 780 文字）【請求項２】
ウレタン（メタ）アクリレートオリゴマーは、分子内に２個以上の（メタ）アクリロイル基を有するものである請求項１に記載の光造形用光硬化性組成物。
【請求項３】
ウレタン（メタ）アクリレートオリゴマーのガラス転移温度（Ｔｇ）は、－１００℃～５０℃である請求項１に記載の光造形用光硬化性組成物。
【請求項４】
ビニルモノマーは、一官能ビニルモノマー、二官能ビニルモノマー、三官能ビニルモノマー、および、四官能ビニルモノマーよりなる群から選択される少なくとも一種である請求項１に記載の光造形用光硬化性組成物。
【請求項５】
前記ビニルモノマーは、（メタ）アクリレートを含む請求項１に記載の光造形用光硬化性組成物。
【請求項６】
前記第１モノマーとして、２－エチルヘキシルアクリレートおよび／または（２－メチル－２－エチル－１，３－ジオキソラン－４－イル）メチルアクリレートを含有する請求項１に記載の光造形用光硬化性組成物。
【請求項７】
前記第２モノマーとして、イソボルニルアクリレートを含有する請求項１に記載の光造形用光硬化性組成物。
【請求項８】
粘度（温度２５℃、せん断速度１００秒
－１
）が６，０００ｍＰａ・ｓ以下である請求項１に記載の光造形用光硬化性組成物。
【請求項９】
粘度（温度２５℃、せん断速度１００秒
－１
）が５００ｍＰａ・ｓ以上である請求項８に記載の光造形用光硬化性組成物。
【請求項１０】
前記ウレタン（メタ）アクリレートオリゴマーの含有率は、３５質量％～６０質量％の範囲である請求項１に記載の光造形用光硬化性組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光硬化性組成物に関するものであり、より好適には、光造形に好適に使用することができる光硬化性組成物に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、三次元構造物の設計データに基づいて、樹脂を積層及び硬化させて三次元構造物を製造する三次元積層造形装置（いわゆる、３Ｄプリンタ）が実用化されている。三次元積層造形装置によって製造される三次元構造物としては、樹脂製のものが一般に知られている。
【０００３】
例えば、特許文献１には、液状ゴムを含む三次元積層造形用ゴム組成物が開示されており、当該ゴム組成物は、三次元積層造形装置に適用して弾性成形体を好適に製造することができる。
【０００４】
特許文献２には、液状ポリマー及びモノマーを含む、光造形用ポリマー組成物であって、前記光造形用ポリマー組成物は、温度２５℃、相対湿度５０％の環境下、Ｅ型粘度計を用いて、コーンプレートφ２５ｍｍ、せん断速度１００秒
－１
の条件で測定される粘度が、３，０００ｍＰａ・ｓ以下である光造形用ポリマー組成物が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１７／１５４３３５号
特開２０２１－７５０４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
光造形に使用される従来の光硬化性組成物の硬化物の機械的特性は、十分とは言えない。本発明は、前記事情に鑑みてなされたものであり、成形体の機械的特性に優れる光硬化性組成物を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の光硬化性組成物は、ウレタン（メタ）アクリレートオリゴマーと、
ビニルモノマーとして、ガラス転移温度（Ｔｇ）が－１００℃以上、２０℃以下の第１モノマーと、ガラス転移温度（Ｔｇ）が２０℃超、１５０℃以下の第２モノマーとを含有し、
前記ウレタン（メタ）アクリレートオリゴマーの含有率は、２０質量％～８０質量％の範囲であり、
前記第１モノマーの含有率が１５質量％～７５質量％の範囲であり、
前記第２モノマーの含有率が５質量％～６５質量％の範囲であり、
ウレタン（メタ）アクリレートオリゴマーとビニルモノマーとの合計含有率が１００質量％であることを特徴とする。
【０００８】
本発明の光硬化性組成物を硬化させてなる硬化物（成形体）は、ガラス転移温度（Ｔｇ）を、低くすることができ、機械的特性に優れる。
【発明の効果】
【０００９】
本発明の光硬化性組成物は、光造形用として好適に使用できる。
本発明の光硬化性組成物から成形した成形体は、機械的強度に優れる。
【発明を実施するための形態】
【００１０】
本発明の光硬化性組成物は、ウレタン（メタ）アクリレートオリゴマーと、
ビニルモノマーとして、ガラス転移温度（Ｔｇ）が－１００℃以上、２０℃以下の第１モノマーと、ガラス転移温度（Ｔｇ）が２０℃超、１５０℃以下の第２モノマーとを含有し、
前記ウレタン（メタ）アクリレートオリゴマーの含有率は、２０質量％～８０質量％の範囲であり、
前記第１モノマーの含有率が１５質量％～７５質量％の範囲であり、
前記第２モノマーの含有率が５質量％～６５質量％の範囲であり、
ウレタン（メタ）アクリレートオリゴマーとビニルモノマーとの合計含有率が１００質量％であることを特徴とする。
（【００１１】以降は省略されています）

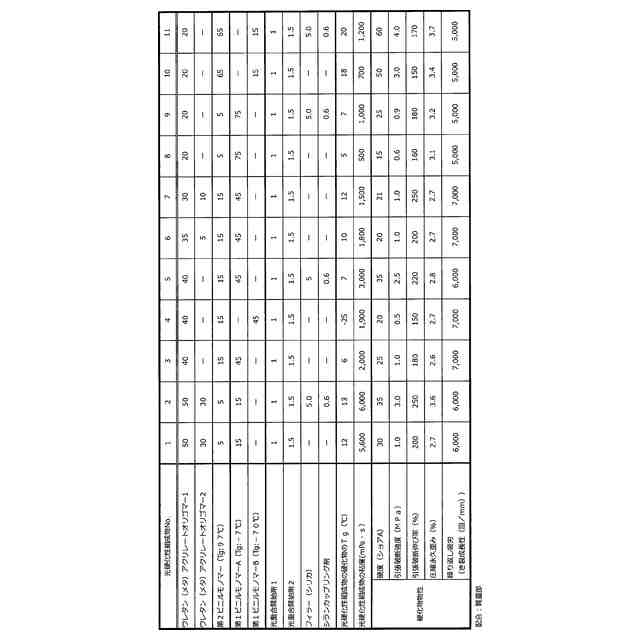

関連特許
