公開番号2025160346
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025125562,2024070713
出願日2025-07-28,2020-01-09
発明の名称無線通信システムにおいて上りリンク制御チャネルの送信装置及び方法
出願人ウィルスインスティテュートオブスタンダーズアンドテクノロジーインコーポレイティド
代理人個人,個人,個人
主分類H04W 28/04 20090101AFI20251015BHJP(電気通信技術)
要約【課題】より低い遅延時間を確保することができるHARQ-ACK送信の方法を提供する。
【解決手段】無線通信システムにおいて、端末が物理上りリンク制御チャネル(PUCCH)を基地局に送信する方法であって、第1PUCCHに関連した第1HARQ-ACKコードブックを生成する段階、第2PUCCHに関連した第2HARQ-ACKコードブックを生成する段階及び複数の指示子に基づいて1つのスロットにおいて第1PUCCH及び第2PUCCHを同時に基地局に送信するか又は第1PUCCH及び第2PUCCHのうちいずれか1つのPUCCHを基地局に送信する段階を含み、第1PUCCH及び第2PUCCHは、異なる値を有する第1指示子及び第2指示子にそれぞれ対応し、1つのPUCCHは、第1及び第2指示子に基づいて第1PUCCH又は第2PUCCHの中から決定される。

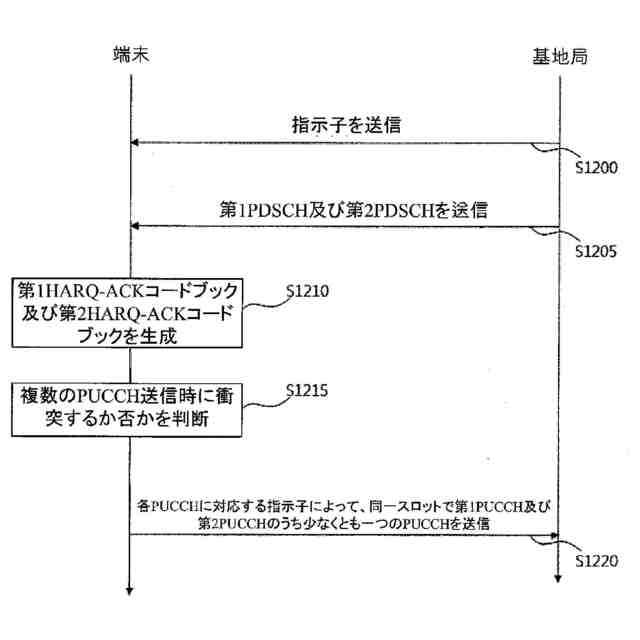

【選択図】図12
特許請求の範囲【請求項１】
無線通信システムにおいて端末が物理上りリンク制御チャネル（ｐｈｙｓｉｃａｌｕｐｌｉｎｋｃｏｎｔｒｏｌｃｈａｎｎｅｌ：ＰＵＣＣＨ）を基地局に送信する方法であって、
第１ＰＵＣＣＨに関連した第１ＨＡＲＱ－ＡＣＫコードブック（ｃｏｄｅｂｏｏｋ）を生成する段階；
第２ＰＵＣＣＨに関連した第２ＨＡＲＱ－ＡＣＫコードブックを生成する段階；及び
１つのスロットにおいて前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨを同時に前記基地局に送信したり、又は前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨのうちいずれか１つのＰＵＣＣＨを前記基地局に送信する段階を含み、
前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨは、異なる値を有する第１指示子及び第２指示子にそれぞれ対応し、
前記１つのＰＵＣＣＨは、前記第１及び第２指示子に基づいて前記第１ＰＵＣＣＨ又は前記第２ＰＵＣＣＨの中から決定されることを特徴とする、方法。
続きを表示（約 1,700 文字）【請求項２】
前記第１ＰＵＣＣＨが０値を有する前記第１指示子に対応する場合、前記第２ＰＵＣＣＨは、１値を有する前記第２指示子に対応し、
前記第１ＰＵＣＣＨが１値を有する前記第１指示子に対応する場合、前記第２ＰＵＣＣＨは、０値を有する前記第２指示子に対応することを特徴とする、請求項１に記載の方法。
【請求項３】
前記第１ＰＵＣＣＨに対応する前記第１指示子及び前記第２ＰＵＣＣＨに対応する前記第２指示子を、物理下りリンク制御チャネル又はＲＲＣ（ｒａｄｉｏｒｅｓｏｕｒｃｅｃｏｎｔｒｏｌ）シグナリングで前記基地局から受信する段階をさらに含むことを特徴とする、請求項１に記載の方法。
【請求項４】
前記第１ＨＡＲＱ－ＡＣＫコードブックは、半静的（ｓｅｍｉ－ｓｔａｔｉｃ）方式で生成され、前記第２ＨＡＲＱ－ＡＣＫコードブックは、動的方式で生成されることを特徴とする、請求項１に記載の方法。
【請求項５】
１つのスロットにおいて前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨを同時に前記基地局に送信する段階は、前記第１ＰＵＣＣＨと前記第２ＰＵＣＣＨの送信が衝突しない場合に行われ、
前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨのうちいずれか１つのＰＵＣＣＨを送信する段階は、前記第１ＰＵＣＣＨと前記第２ＰＵＣＣＨの送信が衝突する場合に行われ、
前記第１ＰＵＣＣＨと前記第２ＰＵＣＣＨの送信が衝突する場合は、前記第１ＰＵＣＣＨのためのリソースと前記第２ＰＵＣＣＨのためのリソースとが少なくとも一部重なる場合を含むことを特徴とする、請求項１に記載の方法。
【請求項６】
前記第１ＰＵＣＣＨ及び前記第２ＰＵＣＣＨのうちいずれか１つのＰＵＣＣＨを送信する段階は、前記第１ＨＡＲＱ－ＡＣＫコードブックと前記第２ＨＡＲＱ－ＡＣＫコードブックとを多重化して前記１つのＰＵＣＣＨにマッピングする段階をさらに含むことを特徴とする、請求項５に記載の方法。
【請求項７】
前記１つのスロットよりも先行のスロットにおいて前記第１ＰＵＣＣＨ又は前記第２ＰＵＣＣＨと関連した（ａｓｓｏｃｉａｔｅｄ）少なくとも１つの物理下りリンク共用チャネル（ｐｈｙｓｉｃａｌｄｏｗｎｌｉｎｋｓｈａｒｅｄｃｈａｎｎｅｌ：ＰＤＳＣＨ）を受信する段階をさらに含み、
前記ＰＤＳＣＨの受信タイミングと前記少なくとも１つのＰＤＳＣＨに関するＨＡＲＱ－ＡＣＫコードブックを含むＰＵＣＣＨの送信タイミングとの間の間隔は、前記１つのスロット又は前記先行のスロットを構成するシンボルの数（＝ａ）よりも少ない数（＝ｂ）のシンボル単位と定義されることを特徴とする、請求項１に記載の方法。
【請求項８】
前記ｂは、前記ａの半分であることを特徴とする、請求項７に記載の方法。
【請求項９】
前記１つのスロット及び前記先行のスロットはそれぞれ、複数のサブスロットを含み、
前記少なくとも１つのＰＤＳＣＨに関するＨＡＲＱ－ＡＣＫコードブックは、前記先行のスロットにおいて受信可能な最大ＰＤＳＣＨの個数と同じ数のＨＡＲＱ－ＡＣＫを含むことを特徴とする、請求項７に記載の方法。
【請求項１０】
前記１つのスロットよりも先行のスロットにおいて半静的にスケジュールされた（ｓｅｍｉｐｅｒｓｉｓｔｅｎｔｌｙｓｃｈｅｄｕｌｅｄ）ＰＤＳＣＨを受信する段階をさらに含み、
前記先行のスロットからｋ１個のスロット以後に前記半静的にスケジュールされたＰＤＳＣＨに関するＨＡＲＱ－ＡＣＫを送信できない場合、前記半静的にスケジュールされたＰＤＳＣＨに関するＨＡＲＱ－ＡＣＫを含むＰＵＣＣＨの送信タイミングが、前記１つのスロットまで遅延され、
前記ｋ１は、前記半静的にスケジュールされたＰＤＳＣＨの受信タイミングと前記ＰＤＳＣＨに関するＨＡＲＱ－ＡＣＫを含むＰＵＣＣＨの送信タイミングとの間の間隔であることを特徴とする、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信に関し、より詳細には、無線通信システムにおいて上りリンク制御チャネルの送信装置及び方法、受信装置及び方法、並びにそのための下りリンク制御装置及び方法に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
４Ｇ（４ｔｈｇｅｎｅｒａｔｉｏｎ）通信システムの商用化後、増加する無線データトラフィック需要を充足するために、新たな５Ｇ（５ｔｈｇｅｎｅｒａｔｉｏｎ）通信システムを開発するための努力が行われている。５Ｇ通信システムは、４Ｇネットワーク以降（ｂｅｙｏｎｄ４Ｇｎｅｔｗｏｒｋ）の通信システム、ＬＴＥシステム以降（ｐｏｓｔＬＴＥ）のシステム、またはＮＲ（ｎｅｗｒａｄｉｏ）システムと称されている。高いデータ伝送率を達成するために、５Ｇ通信システムは、６ＧＨｚ以上の超高周波（ｍｍＷａｖｅ）帯域を使用して運用されるシステムを含み、また、カバレッジを確保し得る側面から６ＧＨｚ以下の周波数帯域を使用して運用される通信システムを含んで、基地局と端末における具現が考慮されている。
【０００３】
３ＧＰＰ（登録商標、以下同様）（３ｒｄｇｅｎｅｒａｔｉｏｎｐａｒｔｎｅｒｓｈｉｐｐｒｏｊｅｃｔ）ＮＲシステムは、ネットワークスペクトルの効率を向上させて、通信事業者が与えられた帯域幅でより多くのデータ及び音声サービスを提供し得るようにする。よって、３ＧＰＰＮＲシステムは、大容量音声支援以外にも、高速データ及びメディア伝送に対する要求を充足するように設計される。ＮＲシステムの長所は、同じプラットフォームで高い処理量、低い待機時間、ＦＤＤ（ｆｒｅｑｕｅｎｃｙｄｉｖｉｓｉｏｎｄｕｐｌｅｘ）、及びＴＤＤ（ｔｉｍｅｄｉｖｉｓｉｏｎｄｕｐｌｅｘ）支援、向上された最終ユーザ環境、及び簡単なアーキテクチャで低い運営コストを有するという点である。
【０００４】
超高周波帯域における電波の経路損失の緩和、及び電波の伝達距離の増加のために、５Ｇ通信システムではビームフォーミング（ｂｅａｍｆｏｒｍｉｎｇ）、巨大配列体重入出力（ｍａｓｓｉｖｅＭＩＭＯ）、全次元多重入出力（ｆｕｌｌｄｉｍｅｎｓｉｏｎＭＩＭＯ、ＦＤ－ＭＩＭＯ）、アレイアンテナ（ａｒｒａｙａｎｔｅｎｎａ）、アナログビームフォーミング（ａｎａｌｏｇｂｅａｍ－ｆｏｒｍｉｎｇ）、アナログビームフォーミングとデジタルビームフォーミングを組み合わせるハイブリッドビームフォーミング、及び大規模アンテナ（ｌａｒｇｅｓｃａｌｅａｎｔｅｎｎａ）技術が論議されている。また、システムネットワークを改善するために、５Ｇ通信システムでは進化した小型セル、改善された小型セル（ａｄｖａｎｃｅｄｓｍａｌｌｃｅｌｌ）、クラウド無線アクセスネットワーク（ｃｌｏｕｄｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ：ｃｌｏｕｄＲＡＮ）、超高密度ネットワーク（ｕｌｔｒａ－ｄｅｎｓｅｎｅｔｗｏｒｋ）、機器間通信（ｄｅｖｉｃｅｔｏｄｅｖｉｃｅｃｏｍｍｕｎｉｃａｔｉｏｎ：Ｄ２Ｄ）、車両を利用する通信（ｖｅｈｉｃｌｅｔｏｅｖｅｒｙｔｈｉｎｇｃｏｍｍｕｎｉｃａｔｉｏｎ：Ｖ２Ｘ）、無線バックホール（ｗｉｒｅｌｅｓｓｂａｃｋｈａｕｌ）、非地上波ネットワーク通信（ｎｏｎ－ｔｅｒｒｅｓｔｒｉａｌｎｅｔｗｏｒｋｃｏｍｍｕｎｉｃａｔｉｏｎ、ＮＴＮ）、移動ネットワーク（ｍｏｖｉｎｇｎｅｔｗｏｒｋ）、協力通信（ｃｏｏｐｅｒａｔｉｖｅｃｏｍｍｕｎｉｃａｔｉｏｎ）、ＣｏＭＰ（ｃｏｏｒｄｉｎａｔｅｄｍｕｌｔｉ－ｐｏｉｎｔｓ）、及び受信干渉除去（ｉｎｔｅｒｆｅｒｅｎｃｅｃａｎｃｅｌｌａｔｉｏｎ）などに関する技術開発が行われている。その他、５Ｇシステムでは進歩したコーディング変調（ａｄｖａｎｃｅｄｃｏｄｉｎｇｍｏｄｕｌａｔｉｏｎ：ＡＣＭ）方式のＦＱＡＭ（ｈｙｂｒｉｄＦＳＫａｎｄＱＡＭｍｏｄｕｌａｔｉｏｎ）及びＳＷＳＣ（ｓｌｉｄｉｎｇｗｉｎｄｏｗｓｕｐｅｒｐｏｓｉｔｉｏｎｃｏｄｉｎｇ）と、進歩したアクセス技術であるＦＢＭＣ（ｆｉｌｔｅｒｂａｎｋｍｕｌｔｉ－ｃａｒｒｉｅｒ）、ＮＯＭＡ（ｎｏｎ－ｏｒｔｈｏｇｏｎａｌｍｕｌｔｉｐｌｅａｃｃｅｓｓ）、及びＳＣＭＡ（ｓｐａｒｓｅｃｏｄｅｍｕｌｔｉｐｌｅａｃｃｅｓｓ）などが開発されている。
【０００５】
一方、インターネットは人間が情報を生成し消費する人間中心の連結網において、物など分散された構成要素間に情報を交換し処理するＩｏＴ（ＩｎｔｅｒｎｅｔｏｆＴｈｉｎｇｓ、モノのインターネット）網に進化している。クラウドサーバなどとの連結を介したビックデータ（ｂｉｇｄａｔａ）処理技術などがＩｏＴ技術に結合されたＩｏＥ（ＩｎｔｅｒｎｅｔｏｆＥｖｅｒｙｔｈｉｎｇ）技術も台頭している。ＩｏＴを具現するために、センシング技術、有無線通信及びネットワークインフラ、サービスインタフェース技術、及び保安技術などのような技術要素が要求されており、最近は物間の連結のためのセンサネットワーク、マシンツーマシン（ｍａｃｈｉｎｅｔｏｍａｃｈｉｎｅ、Ｍ２Ｍ）、ＭＴＣ（ｍａｃｈｉｎｅｔｙｐｅｃｏｍｍｕｎｉｃａｔｉｏｎ）などの技術が研究されている。ＩｏＴ環境では、連結された物から生成されたデータを収集、分析して、人間の生活に新たな価値を生み出す知能型ＩＴ（ｉｎｔｅｒｎｅｔｔｅｃｈｎｏｌｏｇｙ）サービスが提供される。ＩｏＴは、従来のＩＴ技術と多様な産業間の融合及び複合を介し、スマートホーム、スマートビル、スマートシティ、スマートカーまたはコネクテッドカー、スマートグリッド、ヘルスケア、スマート家電、先端医療サービスなどの分野に応用される。
【０００６】
そこで、５Ｇ通信システムをＩｏＴ網に適用するための様々な試みが行われている。例えば、センサネットワーク、マシンツーマシン、ＭＴＣなどの技術が、５Ｇ通信技術であるビームフォーミング、ＭＩＭＯ、及びアレイアンテナなどの技法によって具現されている。上述したビックデータ処理技術として、クラウド無線アクセスネットワーク（ｃｌｏｕｄＲＡＮ）の適用も５Ｇ技術とＩｏＴ技術の融合の一例といえる。一般に、移動通信システムは、ユーザの活動性を保障しながら音声サービスを提供するために開発された。
【０００７】
未来の５Ｇ技術は、実時間制御（ｒｅａｌ－ｔｉｍｅｃｏｎｔｒｏｌ）及び触感インターネット（ｔａｃｔｉｌｅｉｎｔｅｒｎｅｔ）のような新しいアプリケーション（ａｐｐｌｉｃａｔｉｏｎ）の登場に伴ってより低い遅延のデータ送信を要求しており、５Ｇデータ要求遅延は、１ｍｓまでに低くなると予想される。５Ｇは、従来に比べて約１０倍も減少したデータ遅延の提供を目標としている。このような問題を解決するために、５Ｇは既存のスロット（又は、サブフレーム）に加えて、より短いＴＴＩ周期（例えば、０．２ｍｓ）を有するミニスロットを用いた通信システムが提案されると予想される。
【０００８】
３ＧＰＰリリース（ｒｅｌｅａｓｅ）１６で開発中である強化した（ｅｎｈａｎｃｅｄ）超高信頼・超低遅延通信（ｕｌｔｒａｒｅｌｉａｂｌｅｌｏｗｌａｔｅｎｃｙｃｏｍｍｕｎｉｃａｔｉｏｎ：ＵＲＬＬＣ）について、より低い遅延時間及びより高い信頼度を提供するための様々な技術が議論中である。そのうち、より低い遅延時間を提供するために、１つのスロットに２つ以上のＨＡＲＱ－ＡＣＫを含む上りリンク制御チャネルの送信を支援する。端末は、下りリンク共有チャネル受信の成否に対する応答としてＨＡＲＱ－ＡＣＫを可能な限り早く送信できるようにし、より低い遅延時間を確保することができる。特に、１つのスロットに複数のＨＡＲＱ－ＡＣＫ送信のための複数のＰＵＣＣＨが存在するとき、ＰＵＣＣＨを送信する手順及びＨＡＲＱ－ＡＣＫタイミングが新しく定義される必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明の技術的課題は、無線通信システムにおいて上りリンク制御チャネルの送信装置及び方法、受信装置及び方法、並びにそのための下りリンク制御装置及び方法を提供することである。
【００１０】
本発明の他の技術的課題は、複数のＰＵＣＣＨ送信のための下りリンク制御情報の伝達方法及びＰＵＣＣＨが含むＨＡＲＱ－ＡＣＫ情報に対する決定方法を提供することである。
（【００１１】以降は省略されています）
