公開番号2025160323
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025124080,2024557879
出願日2025-07-24,2024-04-04
発明の名称中継器再選択中にリンク修正動作を使用するプライバシー保護のための方法
出願人インターデイジタルパテントホールディングスインコーポレイテッド
代理人弁理士法人谷・阿部特許事務所
主分類H04W 12/08 20210101AFI20251015BHJP(電気通信技術)
要約【課題】無線通信システムでは、第1のデバイス及び第2のデバイスが、中継器として機能する第3のデバイスを介して情報をセキュアに送信し得る方法に対処する必要がある。
【解決手段】システム、方法、及び/又はデバイスにおいて、2つ以上の接続を利用し、接続を選択し、セキュリティ及びプライバシーを保証し、1つ以上の中継器を使用する、無線送受信ユニット(WTRU)からWTRUへの接続のための手法が存在し得る。WTRUは、中継器再選択中にリンク修正動作を使用するプライバシー保護のための方法を実行することができる。

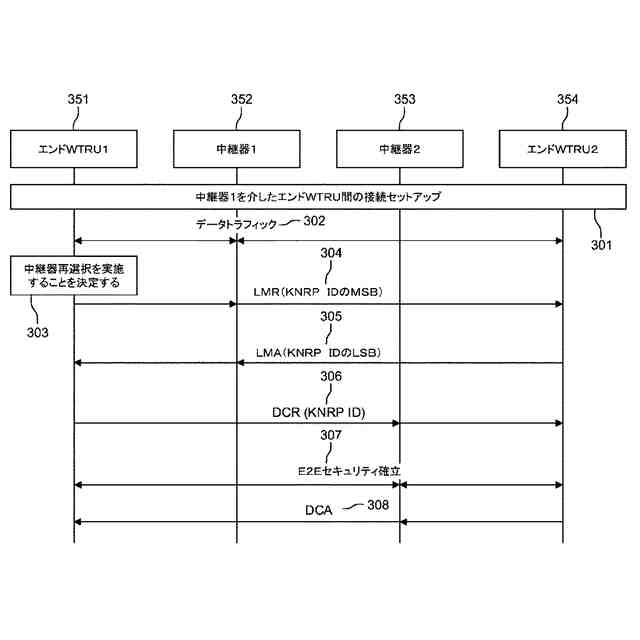

【選択図】図3
特許請求の範囲【請求項１】
第１の無線送受信ユニット（ＷＴＲＵ）によって実行される方法であって、
第１の中継器を使用して第２のＷＴＲＵにリンク修正要求（ＬＭＲ）メッセージであって、前記ＬＭＲメッセージが、現在のキーの新しいキーＮＲＰｒｏＳｅ識別子（ＫＮＲＰＩＤ）の新しい最上位バイト（ＭＳＢ）を含む、ＬＭＲメッセージを送ることと、
前記第１の中継器を使用して前記第２のＷＴＲＵからリンク修正受諾（ＬＭＡ）メッセージであって、前記ＬＭＡメッセージが、前記現在のキーの前記新しいＫＮＲＰＩＤの新しい最下位バイト（ＬＳＢ）を含む、ＬＭＡメッセージを受信することと、
前記新しいＭＳＢを前記新しいＬＳＢと組み合わせることによって、前記新しいＫＮＲＰＩＤを形成することと、
第２の中継器を使用して前記第２のＷＴＲＵに直接接続要求（ＤＣＲ）メッセージであって、前記ＤＣＲメッセージが、前記新しいＫＮＲＰＩＤを含む、ＤＣＲメッセージを送ることと、を含む、第１の無線送受信ユニット（ＷＴＲＵ）によって実行される方法。
続きを表示（約 1,300 文字）【請求項２】
前記ＬＭＲメッセージを送る前に、第１の接続を介して前記第１の中継器を使用して前記第２のＷＴＲＵにメッセージを送ること、前記第１の接続が、前記現在のキーの初期ＫＮＲＰＩＤに基づいて確立され、前記初期ＫＮＲＰＩＤが、前記新しいＫＮＲＰＩＤとは異なる、請求項１に記載の方法。
【請求項３】
前記現在のキーが、前記第１のＷＴＲＵ及び前記第２のＷＴＲＵにおいて同じである、請求項１に記載の方法。
【請求項４】
前記現在のキーの初期ＫＮＲＰＩＤは、前記現在のキーの前記新しいＫＮＲＰＩＤが形成されると破棄される、請求項１に記載の方法。
【請求項５】
同時接続の使用を制御する構成パラメータに基づいて、前記第１の中継器の初期接続を維持することを決定することを更に含み、前記構成パラメータが、ＰｒｏＳｅサービスのために許容される同時接続の最大数を含む、請求項１に記載の方法。
【請求項６】
第１の無線送受信ユニット（ＷＴＲＵ）であって、
第１の中継器を使用して第２のＷＴＲＵにリンク修正要求（ＬＭＲ）メッセージであって、前記ＬＭＲメッセージが、現在のキーの新しいキーＮＲＰｒｏＳｅ識別子（ＫＮＲＰＩＤ）の新しい最上位バイト（ＭＳＢ）を含む、ＬＭＲメッセージを送るための手段と、
前記第１の中継器を使用して前記第２のＷＴＲＵからリンク修正受諾（ＬＭＡ）メッセージであって、前記ＬＭＡメッセージが、前記現在のキーの前記新しいＫＮＲＰＩＤの新しい最下位バイト（ＬＳＢ）を含む、ＬＭＡメッセージを受信するための手段と、
前記新しいＭＳＢを前記新しいＬＳＢと組み合わせることによって、前記新しいＫＮＲＰＩＤを形成するための手段と、
第２の中継器を使用して前記第２のＷＴＲＵに直接接続要求（ＤＣＲ）メッセージであって、前記ＤＣＲメッセージが、前記新しいＫＮＲＰＩＤを含む、ＤＣＲメッセージを送る手段と、を備える、第１のＷＴＲＵ。
【請求項７】
前記ＬＭＲメッセージを送る前に、第１の接続を介して前記第１の中継器を使用して前記第２のＷＴＲＵにメッセージを送ること、前記第１の接続が、前記現在のキーの初期ＫＮＲＰＩＤに基づいて確立され、前記初期ＫＮＲＰＩＤが、前記新しいＫＮＲＰＩＤとは異なる、請求項６に記載の第１のＷＴＲＵ。
【請求項８】
前記現在のキーが、前記第１のＷＴＲＵ及び前記第２のＷＴＲＵにおいて同じである、請求項６に記載の第１のＷＴＲＵ。
【請求項９】
前記現在のキーの初期ＫＮＲＰＩＤは、前記現在のキーの前記新しいＫＮＲＰＩＤが形成されると破棄される、請求項６に記載の第１のＷＴＲＵ。
【請求項１０】
同時接続の使用を制御する構成パラメータに基づいて、前記第１の中継器の初期接続を維持することを決定することを更に含み、前記構成パラメータが、ＰｒｏＳｅサービスのために許容される同時接続の最大数を含む、請求項６に記載の第１のＷＴＲＵ。

発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、２０２３年４月４日に出願された米国特許仮出願第６３／４５７，０６１号の利益を主張するものであり、その内容は、参照により本明細書に組み込まれる。
続きを表示（約 4,700 文字）【背景技術】
【０００２】
無線通信システムでは、第１のデバイス及び第２のデバイスが、中継器として機能する第３のデバイスを介して情報をセキュアに送信し得る方法に対処する必要がある。
【発明の概要】
【０００３】
システム、方法、及び／又はデバイスにおいて、２つ以上の接続を利用し、接続を選択し、セキュリティ及びプライバシーを保証し、１つ以上の中継器を使用する、無線送受信ユニット（wireless transmit receive unit、ＷＴＲＵ）からＷＴＲＵへの接続のための手法が存在し得る。ＷＴＲＵは、中継器再選択中にリンク修正動作を使用するプライバシー保護のための方法を実行することができる。
【図面の簡単な説明】
【０００４】
より詳細な理解は、添付の図面と併せて例として与えられる以下の説明から得ることができ、図中の同様の参照番号は、同様の要素を示す。
１つ以上の開示された実施形態が実行され得る、例示的な通信システムを例解する、システム図である。
一実施形態による、図１Ａに例解される通信システム内で使用され得る、例示的な無線送信／受信ユニット（wireless transmit/receive unit、ＷＴＲＵ）を例解する、システム図である。
一実施形態による、図１Ａに例解される通信システム内で使用され得る、例示的な無線アクセスネットワーク（radio access network、ＲＡＮ）及び例示的なコアネットワーク（core network、ＣＮ）を例解する、システム図である。
一実施形態による、図１Ａに例解される通信システム内で使用され得る、更なる例示的なＲＡＮ及び更なる例示的なＣＮを例解する、システム図である。
５ＧＰｒｏＳｅレイヤ２ＵＥ－ｔｏ－ＵＥ中継器再選択の一例を例解する。
ＬＭＲ／ＬＭＡを使用して確立された新しいＫＮＲＰＩＤを有する５ＧＰｒｏＳｅＵＥ－ｔｏ－ＵＥ中継器再選択の一例を例解する。
ＬＭＲ／ＬＭＡ／ＬＭＡｃｋを使用する新しいＫＮＲＰＩＤを有する５ＧＰｒｏＳｅＵＥ－ｔｏ－ＵＥ中継器再選択の一例を例解する。
新しいＫＮＲＰＩＤ確立のための協調された初期接続解放を伴う５ＧＰｒｏＳｅＵＥ－ｔｏ－ＵＥ中継器再選択の一例を例解する。
「リフレッシュを保留」に設定されたＫＮＲＰＩＤ状態を有する５ＧＰｒｏＳｅＵＥ－ｔｏ－ＵＥ中継器再選択の一例を例解する。
拡張事前キー生成手順を使用する５ＧＰｒｏＳｅＵＥ－ｔｏ－ＵＥ中継器再選択セキュリティの一例を例解する。
方法の一例を例解する。
【発明を実施するための形態】
【０００５】
図１Ａは、１つ以上の開示された実施形態が実行され得る、例示的な通信システム１００を例解する図である。通信システム１００は、音声、データ、ビデオ、メッセージ伝達、ブロードキャストなどのコンテンツを複数の無線ユーザに提供する多重アクセスシステムであり得る。通信システム１００は、複数の無線ユーザが、無線帯域幅を含むシステムリソースの共有を通じて、このようなコンテンツにアクセスすることを可能にし得る。例えば、通信システム１００は、符号分割多重アクセス（code division multiple access、ＣＤＭＡ）、時分割多重アクセス（time division multiple access、ＴＤＭＡ）、周波数分割多重アクセス（frequency division multiple、ＦＤＭＡ）、直交ＦＤＭＡ（orthogonal FDMA、ＯＦＤＭＡ）、シングルキャリアＦＤＭＡ（single-carrier FDMA、ＳＣ－ＦＤＭＡ）、ゼロテールユニークワード離散フーリエ変換拡散ＯＦＤＭ（zero-tail unique-word discrete Fourier transform Spread OFDM、ＺＴ－ＵＷ－ＤＦＴ－Ｓ－ＯＦＤＭ）、ユニークワードＯＦＤＭ（unique word OFDM、ＵＷ－ＯＦＤＭ）、リソースブロックフィルタ型ＯＦＤＭ、フィルタバンクマルチキャリア（filter bank multicarrier、ＦＢＭＣ）などの１つ以上のチャネルアクセス方法を用い得る。
【０００６】
図１Ａに示すように、通信システム１００は、無線送信／受信ユニット（ＷＴＲＵ）１０２ａ、１０２ｂ、１０２ｃ、１０２ｄ、無線アクセスネットワーク（ＲＡＮ）１０４、コアネットワーク（ＣＮ）１０６、公衆交換電話ネットワーク（public switched telephone network、ＰＳＴＮ）１０８、インターネット１１０、及び他のネットワーク１１２を含み得るが、開示された実施形態は、任意の数のＷＴＲＵ、基地局、ネットワーク、及び／又はネットワーク要素を企図することが理解されよう。ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄの各々は、無線環境において動作し、かつ／又は通信するように構成された、任意のタイプのデバイスであり得る。例として、それらのいずれも局（station、ＳＴＡ）と称され得るＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄは、無線信号を送信及び／又は受信するように構成され得、ユーザ機器（user equipment、ＵＥ）、移動局、固定電話若しくは携帯電話加入者ユニット、加入ベースのユニット、ポケットベル、携帯電話、携帯情報端末（personal digital assistant、ＰＤＡ）、スマートフォン、ラップトップ、ネットブック、パーソナルコンピュータ、無線センサ、ホットスポット若しくはＭｉ－Ｆｉデバイス、モノのインターネット（Internet of Things、ＩｏＴ）デバイス、腕時計若しくは他のウェアラブル、ヘッドマウントディスプレイ（head-mounted display、ＨＭＤ）、車両、ドローン、医療デバイス及びアプリケーション（例えば、遠隔手術）、産業デバイス及びアプリケーション（例えば、産業及び／又は自動処理チェーンコンテキストで動作するロボット及び／又は他の無線デバイス）、家電子デバイス、商業及び／又は産業無線ネットワークで動作するデバイスなどを含み得る。ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、及び１０２ｄのいずれも、互換的にＵＥと称され得る。
【０００７】
通信システム１００はまた、基地局１１４ａ及び／又は基地局１１４ｂを含み得る。基地局１１４ａ、１１４ｂの各々は、ＣＮ１０６、インターネット１１０、及び／又は他のネットワーク１１２などの１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄのうちの少なくとも１つと無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。例として、基地局１１４ａ、１１４ｂは、基地トランシーバ局（base transceiver station、ＢＴＳ）、ノードＢ、ｅノードＢ（eNode B、ｅＮＢ）、ホームノードＢ、ホームｅノードＢ、次世代ノードＢ（ｇノードＢ（gNode B、ｇＮＢ）など）、新しい無線（new radio、ＮＲ）ノードＢ、サイトコントローラ、アクセスポイント（access point、ＡＰ）、無線ルータなどであり得る。基地局１１４ａ、１１４ｂは、各々単一の要素として描示されているが、基地局１１４ａ、１１４ｂは、任意の数の相互接続された基地局及び／又はネットワーク要素を含み得ることが理解されよう。
【０００８】
基地局１１４ａは、ＲＡＮ１０４の一部であり得、これはまた、基地局コントローラ（base station controller、ＢＳＣ）、無線ネットワークコントローラ（radio network controller、ＲＮＣ）、中継ノードなどの他の基地局、及び／又はネットワーク要素（図示せず）を含み得る。基地局１１４ａ及び／又は基地局１１４ｂは、セル（図示せず）と称され得る１つ以上のキャリア周波数で無線信号を送信及び／又は受信するように構成され得る。これらの周波数は、認可スペクトル、未認可スペクトル、又は認可スペクトルと未認可スペクトルとの組み合わせであり得る。セルは、相対的に固定され得るか、又は経時的に変化し得る特定の地理的エリアに、無線サービスのカバレッジを提供し得る。セルは、セルセクタに更に分けられ得る。例えば、基地局１１４ａと関連付けられたセルは、３つのセクタに分けられ得る。したがって、一実施形態では、基地局１１４ａは、３つのトランシーバを、すなわち、セルのセクタごとに１つのトランシーバを含み得る。一実施形態では、基地局１１４ａは、多重入力多重出力（multiple-input multiple output、ＭＩＭＯ）技術を採用し得、セルのセクタごとに複数のトランシーバを利用し得る。例えば、ビーム形成を使用して、所望の空間方向に信号を送信及び／又は受信し得る。
【０００９】
基地局１１４ａ、１１４ｂは、エアーインターフェース１１６を介して、ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄのうちの１つ以上と通信し得、このエアーインターフェースは、任意の好適な無線通信リンク（例えば、無線周波数（radio frequency、ＲＦ）、マイクロ波、センチメートル波、マイクロメートル波、赤外線（infrared、ＩＲ）、紫外線（ultraviolet、ＵＶ）、可視光など）であり得る。エアーインターフェース１１６は、任意の好適な無線アクセス技術（radio access technology、ＲＡＴ）を使用して確立され得る。
【００１０】
より具体的には、上記のように、通信システム１００は、多重アクセスシステムであり得るが、ＣＤＭＡ、ＴＤＭＡ、ＦＤＭＡ、ＯＦＤＭＡ、ＳＣ－ＦＤＭＡなどの、１つ以上のチャネルアクセス方式を用い得る。例えば、ＲＡＮ１０４の基地局１１４ａ及びＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃは、広帯域ＣＤＭＡ（wideband CDMA、ＷＣＤＭＡ）を使用してエアーインターフェース１１６を確立し得る、ユニバーサル移動体通信システム（Universal Mobile Telecommunications System、ＵＭＴＳ）地上無線アクセス（Terrestrial Radio Access、ＵＴＲＡ）などの無線技術を実行し得る。ＷＣＤＭＡは、高速パケットアクセス（High-Speed Packet Access、ＨＳＰＡ）及び／又は進化型ＨＳＰＡ（ＨＳＰＡ＋）などの通信プロトコルを含み得る。ＨＳＰＡは、高速ダウンリンク（ＤＬ）パケットアクセス（High-Speed Downlink Packet Access、ＨＳＤＰＡ）及び／又は高速アップリンク（ＵＬ）パケットアクセス（High-Speed Uplink Packet Access、ＨＳＵＰＡ）を含み得る。
（【００１１】以降は省略されています）
