公開番号2025159873
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062705
出願日2024-04-09
発明の名称マイクロホン装置
出願人株式会社オーディオテクニカ
代理人弁理士法人創光国際特許事務所
主分類H04R 1/00 20060101AFI20251015BHJP(電気通信技術)
要約【課題】雨水や汗などの液体の浸入によるマイクロホンユニットの故障が発生しにくいマイクロホン装置を提供する。

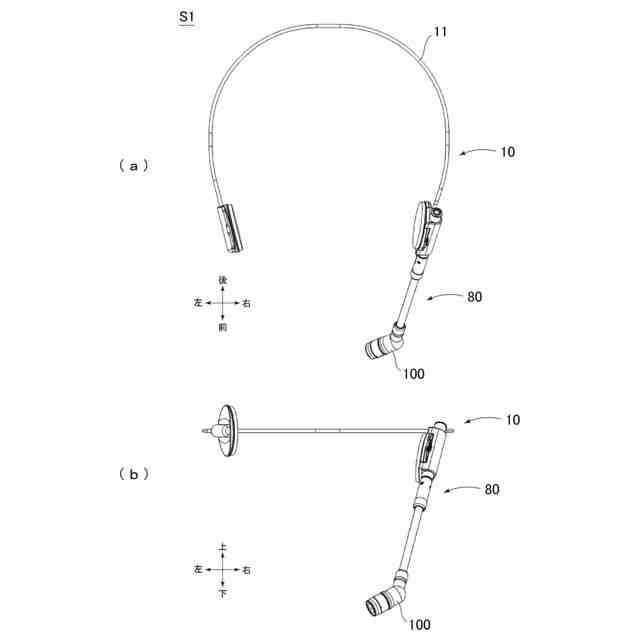

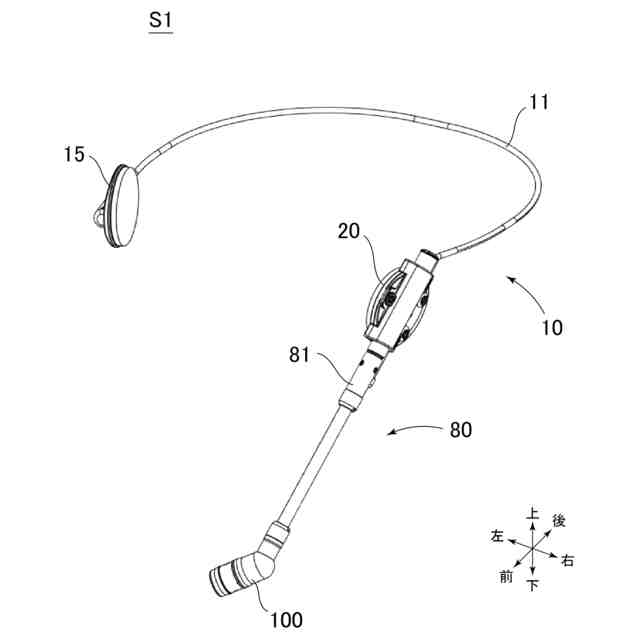

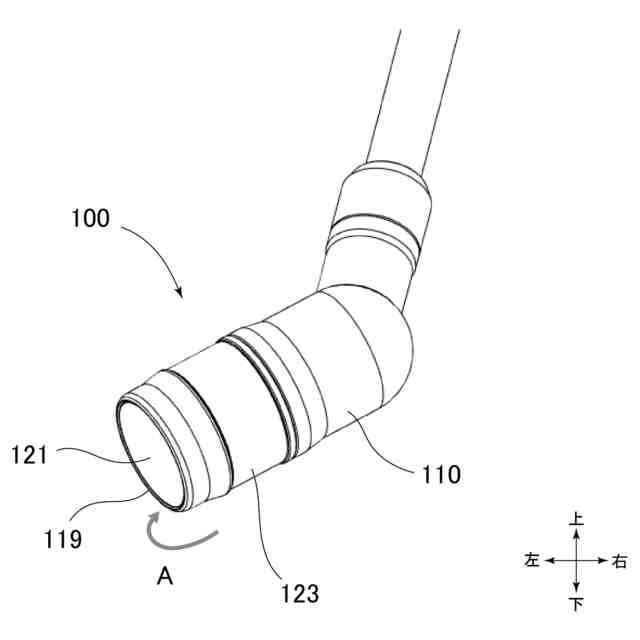

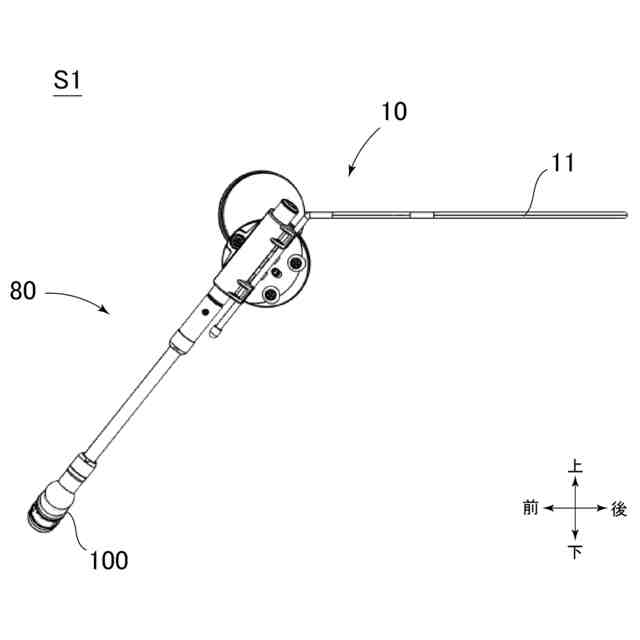

【解決手段】マイクロホン装置S1は、使用者の頭部に装着されるヘッドバンドユニット10と、前記ヘッドバンドユニット10から延び出したマイク支持部材81、及び、前記マイク支持部材81に設けられたマイクロホンユニット100を有するマイク部80と、を備え、前記マイクロホンユニット100は、電気音響変換器125と、前記電気音響変換器125を収容する内部空間を有し、前記内部空間と外部とを連通する開口115hが形成されたハウジング110と、前記開口115hを覆うように配置された通気性を有するシート部材121と、を有する。
【選択図】図4

特許請求の範囲【請求項１】
使用者の頭部に装着されるヘッドバンドユニットと、
前記ヘッドバンドユニットから延び出したマイク支持部材、及び、前記マイク支持部材に設けられたマイクロホンユニットを有するマイク部と、
を備え、
前記マイクロホンユニットは、
電気音響変換器と、
前記電気音響変換器を収容する内部空間を形成し、前記内部空間と外部とを連通する開口を有するハウジングと、
前記開口を覆うように配置された通気性を有するシート部材と、
を有する、
マイクロホン装置。
続きを表示（約 1,100 文字）【請求項２】
前記ハウジングは、
前記シート部材の外周部が固定される固定面と、
前記シート部材から離れる向きに前記固定面から窪むように設けられ、前記開口が形成された凹部領域と、
を有し、
前記凹部領域では、前記シート部材が前記ハウジングの部材に接していない、
請求項１に記載のマイクロホン装置。
【請求項３】

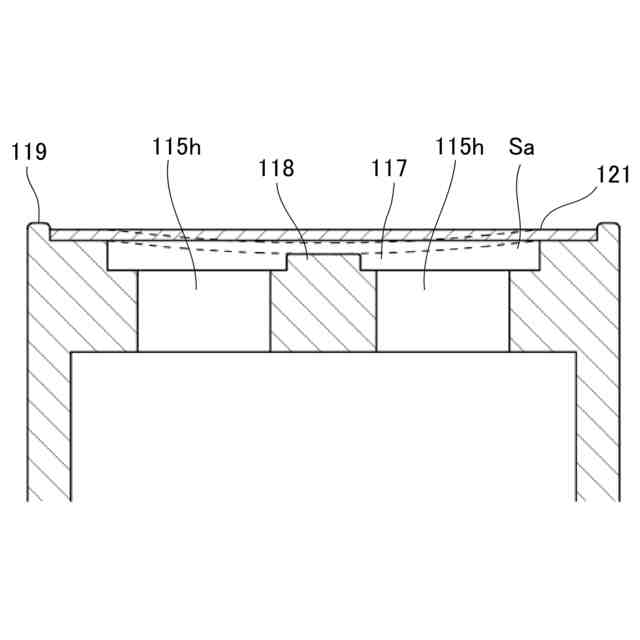

前記凹部領域の中央部に、
前記凹部領域の底面から前記シート部材の側に向かって突出した突起部が形成されており、
前記突起部と前記シート部材との間の距離は、前記凹部領域の底面と前記シート部材との間の距離よりも短い、
請求項２に記載のマイクロホン装置。
【請求項４】
前記電気音響変換器は、指向性軸が前記ハウジングの延在方向に交差する向きとなるように配置されており、
前記ハウジングの側面に前記開口が形成されるとともに、前記開口を覆うように前記シート部材が設けられている、
請求項１又は２に記載のマイクロホン装置。
【請求項５】
前記ハウジングは筒状であり、
前記ハウジングの側面には、前記側面から音を取り込むための複数の孔が形成されており、
前記複数の孔を覆うように通気性を有する保護部材が前記ハウジングに設けられている、
請求項１又は２に記載のマイクロホン装置。
【請求項６】
前記ハウジングは筒状であり、

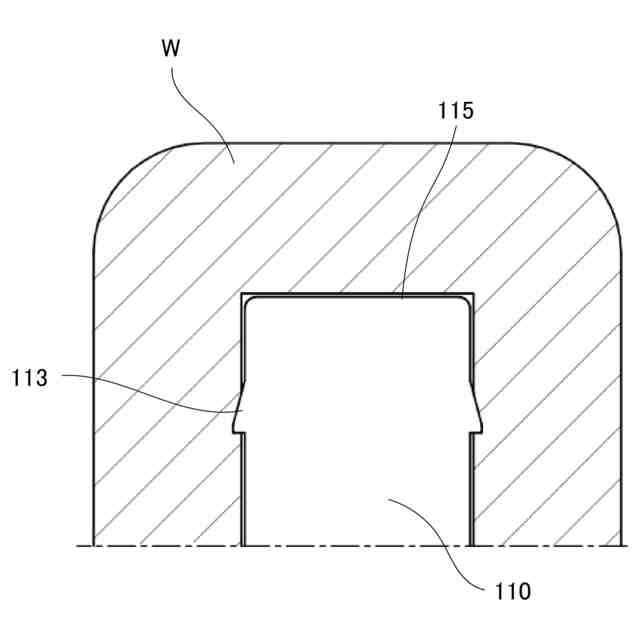

前記ハウジングの側面には、前記ハウジングに対して取り付けられたウインドスクリーンが抜けるのを防止するために、半径方向外側に突出するように形成された張出し部が設けられている、
請求項１又は２に記載のマイクロホン装置。
【請求項７】
前記ハウジングは筒状であり、筒の端部に前記開口が設けられており、
前記マイク支持部材は、前記マイクロホン装置が前記使用者に装着された状態で、前記使用者の口元に向かって延びる向きで前記ヘッドバンドユニットに固定されており、
前記ハウジングは、前記マイクロホン装置が前記使用者に装着された状態で、前記開口の側が前記ハウジングの基端側よりも下方となるように設けられている、
請求項１又は２に記載のマイクロホン装置。
【請求項８】
前記ハウジングは筒状であり、筒の端部に前記開口が設けられており、
前記ハウジングの前記端部には、前記シート部材を包囲するように環状に形成され、前記シート部材の表面よりも前記シート部材の厚み方向に突出する環状リブが形成されている、
請求項１又は２に記載のマイクロホン装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マイクロホン装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、使用者の頭部に装着されるヘッドバンドと、集音マイクとを有するヘッドセットタイプの音響デバイスが知られている（例えば、特許文献１を参照）。この種の音響デバイスとしては、一対のスピーカユニットを有するものの他、スピーカユニットを有さず、単にマイクロホンの機能のみを有するものがある。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３３１９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような音響デバイスは使用者の頭部に装着されて使用されるが、例えば、使用者が雨天の状況で装置を使用する場合や、コンサート等で使用者が装置を装着する場合、雨水や汗などの液体がマイクロホンユニットに浸入し、装置が故障するという問題がある。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、雨水や汗などの液体の浸入によるマイクロホンユニットの故障が発生しにくいマイクロホン装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のマイクロホン装置は、使用者の頭部に装着されるヘッドバンドユニットと、前記ヘッドバンドユニットから延び出したマイク支持部材、及び、前記マイク支持部材に設けられたマイクロホンユニットを有するマイク部と、を備え、前記マイクロホンユニットは、電気音響変換器と、前記電気音響変換器を収容する内部空間を形成し、前記内部空間と外部とを連通する開口を有するハウジングと、前記開口を覆うように配置された通気性を有するシート部材と、を有する。
【０００７】

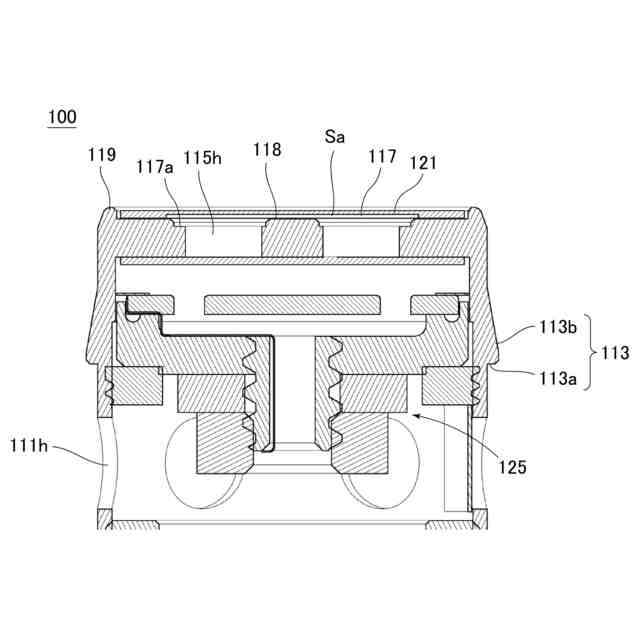

前記ハウジングは、前記シート部材の外周部が固定される固定面と、前記シート部材から離れる向きに前記固定面から窪むように設けられ、前記開口が形成された凹部領域と、を有し、前記凹部領域では、前記シート部材が前記ハウジングの部材に接していなくてもよい。
【０００８】
前記凹部領域の中央部に、前記凹部領域の底面から前記シート部材の側に向かって突出した突起部が形成されており、前記突起部と前記シート部材との間の距離は、前記凹部領域の底面と前記シート部材との間の距離よりも短くてもよい。
【０００９】
前記電気音響変換器は、指向性軸が前記ハウジングの延在方向に交差する向きとなるように配置されており、前記ハウジングの側面に前記開口が形成されるとともに、前記開口を覆うように前記シート部材が設けられていてもよい。
【００１０】
前記ハウジングは筒状であり、前記ハウジングの側面には、前記側面から音を取り込むための複数の孔が形成されており、前記複数の孔を覆うように通気性を有する保護部材が前記ハウジングに設けられていてもよい。
（【００１１】以降は省略されています）
