公開番号2025158150
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024010985
出願日2024-01-29
発明の名称加工装置および切屑切断装置
出願人国立大学法人東海国立大学機構
代理人個人
主分類B23B 47/34 20060101AFI20251008BHJP(工作機械;他に分類されない金属加工)
要約【課題】穴加工の効率化を実現する技術を提供する。
【解決手段】工具10は、切屑排出溝を有し、切屑排出溝から線状の切屑を排出する。切屑切断装置40は、切屑排出溝から排出される線状の切屑を切断する。切屑切断装置40は、工具10が挿通されるガイド穴と、切断した切屑を外部に排出する開口64とを有する。支持装置11は、切屑切断装置40を支持する。切屑切断装置40は被削材8に固定されておらず、工具10は切屑切断装置40に対して軸方向に移動可能である。
【選択図】図1
特許請求の範囲【請求項１】
被削材を穴加工する加工装置であって、
切屑排出溝を有し、前記切屑排出溝から線状の切屑を排出する工具と、
前記切屑排出溝から排出される線状の切屑を切断する切屑切断装置であって、前記工具が挿通される第１開口と、切断した切屑を外部に排出する第２開口とを有する切屑切断装置と、
前記切屑切断装置を支持する支持装置と、を備え、
前記切屑切断装置は被削材に固定されておらず、前記工具は前記切屑切断装置に対して軸方向に移動可能である、
ことを特徴とする加工装置。
続きを表示（約 900 文字）【請求項２】
前記支持装置は、前記切屑切断装置に、被削材に押し付ける向きの力を付与する付勢部材を有する、
ことを特徴とする請求項１に記載の加工装置。
【請求項３】
前記切屑切断装置は、
前記第１開口を有する板部と、
前記板部から垂直方向に設けられる柱状部材と、を有し、
前記柱状部材の内周面の周方向端部におけるエッジが切断刃を構成し、
前記柱状部材の内周面は、前記切断刃に前記工具の側刃が食い込まないように、前記工具の回転をガイドするガイド面を構成する、
ことを特徴とする請求項１に記載の加工装置。
【請求項４】
前記切屑切断装置は、複数の柱状部材を有し、
隣り合う前記柱状部材の間に、前記第２開口が形成される、
ことを特徴とする請求項３に記載の加工装置。
【請求項５】
前記切断刃のねじれ角は、前記工具の側刃のねじれ角と異なる、
ことを特徴とする請求項３に記載の加工装置。
【請求項６】
前記切断刃のねじれ角の向きは、前記工具の側刃のねじれ角の向きと逆である、
ことを特徴とする請求項５に記載の加工装置。
【請求項７】
前記切断刃と前記工具の側刃との間隔は、切屑の厚みよりも小さい、
ことを特徴とする請求項４に記載の加工装置。
【請求項８】
工具の切屑排出溝から排出される線状の切屑を切断する切屑切断装置であって、
前記工具が挿通される開口を有する板部と、
前記板部から垂直方向に設けられる柱状部材と、を備え、
前記柱状部材の内周面の周方向端部におけるエッジが切断刃を構成し、
前記柱状部材の内周面は、前記切断刃に前記工具の側刃が食い込まないように、前記工具の回転をガイドするガイド面を構成する、
ことを特徴とする切屑切断装置。
【請求項９】
前記開口の直径は、前記工具の直径よりも僅かに大きい、
ことを特徴とする請求項８に記載の切屑切断装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転工具から排出される被削材の切屑を切断する技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ドリル加工、特に深穴加工では、穴に切屑が詰まることでドリル折損の問題を生じ易い。ドリル折損を回避するため、加工を中断してドリルを穴から引き抜き、切屑を排出してから加工を再開する「ステップ送り」という手法が用いられる。切屑の詰まりを抑制することを目的として、センタースルーで高圧切削油剤を供給したり、ドリルの切屑排出溝面を磨いたり又は低摩擦コーティングすることも行われている。穴直径に対する深さ（Ｌ／Ｄ）が３以上になると切屑詰まりが発生し易くなり、Ｌ／Ｄが３０以上の深穴加工では、高圧切削油剤の供給、切屑排出溝面の磨き・低摩擦コーティング、さらにステップ送りが適用されることもある。
【０００３】
特許文献１は、ドリル本体の先端に形成された切れ刃と、ドリル本体の先端側にすくい面を有してすくい面からドリル本体の後端側に向けて延設される切屑排出溝とを備えたドリルであって、すくい面において切屑排出溝の延設方向に沿って設けられた切屑案内部を備えたドリルを開示する。特許文献１に開示されたドリルは、切屑案内部により、線状の切屑を切屑排出溝に沿って連続的に流出でき、切屑排出溝における詰まりを生じさせない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１３６７８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ドリルから連続した長い線状切屑が排出されると、線状切屑がドリルに絡みつく問題が生じる。そこで特許文献１は、遠心力により切屑排出溝から離れた線状切屑を切断する切断部材を開示している。しかしながら特許文献１における切断部材は、ドリルから離れた位置に配置されているため、加工条件によっては切断部材が線状切屑をうまく切断できないことがある。
【０００６】
本開示はこうした状況に鑑みてなされており、その目的は、穴加工の高能率化を実現する技術を提供することにある。
【課題を解決するための手段】
【０００７】
本開示のある態様の加工装置は、被削材を穴加工する加工装置であって、切屑排出溝を有して切屑排出溝から線状の切屑を排出する工具と、切屑排出溝から排出される線状の切屑を切断する切屑切断装置であって、工具が挿通される第１開口と、切断した切屑を外部に排出する第２開口とを有する切屑切断装置と、切屑切断装置を支持する支持装置と、を備える。この加工装置において、切屑切断装置は被削材に固定されておらず、工具は切屑切断装置に対して軸方向に移動可能である。
【０００８】
本開示の別の態様の切屑切断装置は、工具の切屑排出溝から排出される線状の切屑を切断する切屑切断装置であって、工具が挿通される開口を有する板部と、板部から垂直方向に設けられる柱状部材と、を備え、柱状部材の内周面の周方向端部におけるエッジが切断刃を構成し、柱状部材の内周面は、切断刃に工具の側刃が食い込まないように、工具の回転をガイドするガイド面を構成する。
【０００９】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システムなどの間で変換したものもまた、本開示の態様として有効である。
【図面の簡単な説明】
【００１０】

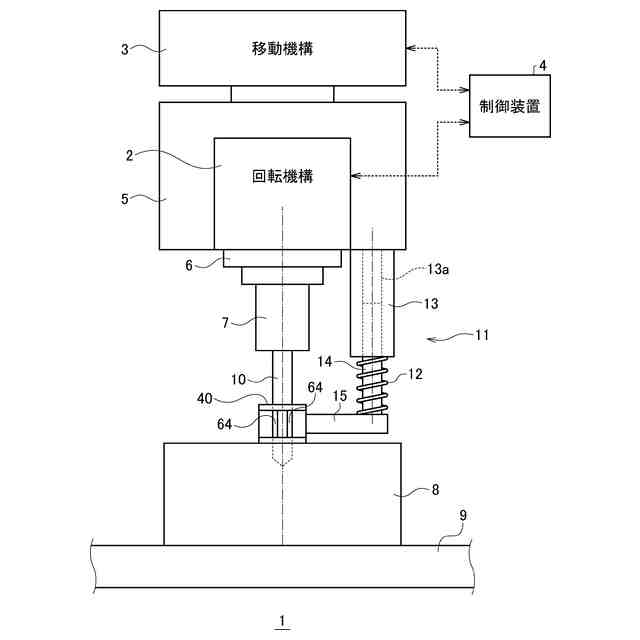

実施形態の加工装置の構成を示す図である。

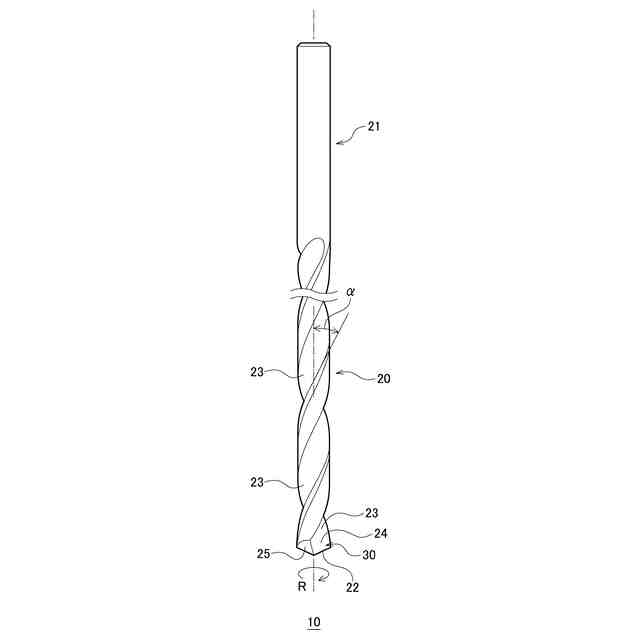

線状の切屑を排出する工具の例を示す図である。

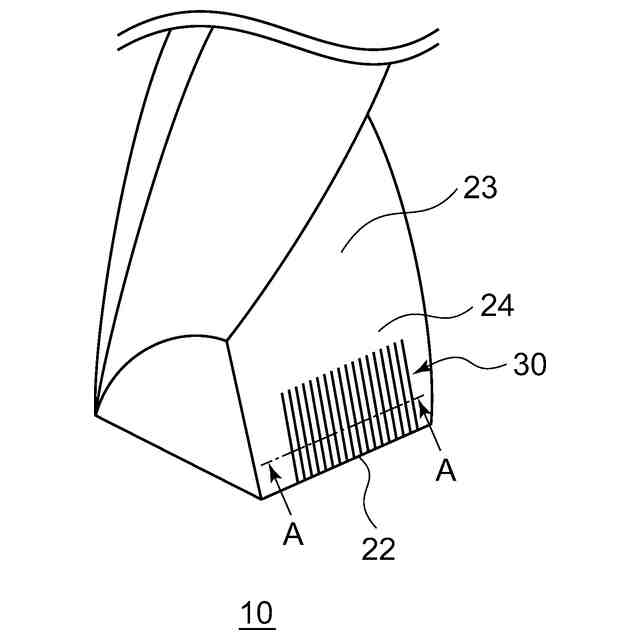

切屑案内部の例を示す図である。

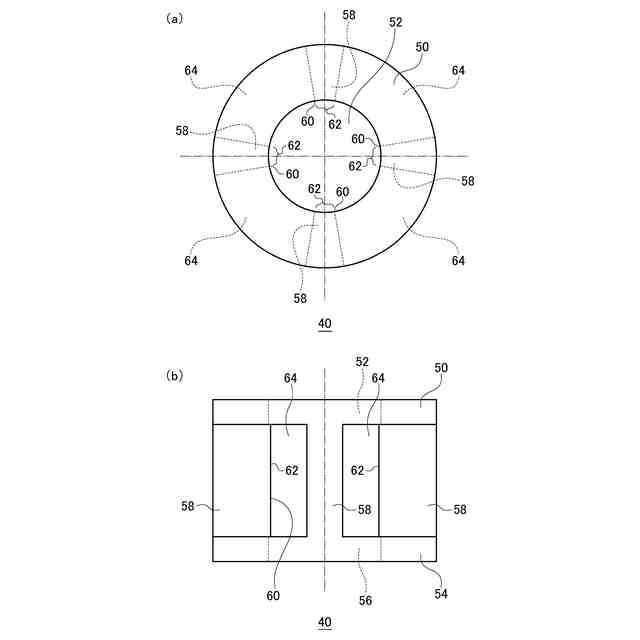

切屑切断装置を示す図である。
別の切屑切断装置を示す図である。
別の切屑切断装置を示す図である。
工具側刃と切屑切断刃の模式的な展開図の例である。
適切なガイド位置を説明するための図である。
工具側刃と切屑切断刃の模式的な展開図の別の例である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
