公開番号2025156320
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025081873
出願日2025-05-15
発明の名称端末及び通信方法
出願人株式会社NTTドコモ
代理人弁理士法人鷲田国際特許事務所
主分類H04W 24/10 20090101AFI20251006BHJP(電気通信技術)
要約【課題】ULサブバンドにおけるL1 CLI測定及びULサブバンドにおけるULチャネル/信号が衝突する場合、適切な衝突処理を行うことができる端末及び通信方法を提供すること。
【解決手段】端末が、送信及び/又は受信のシンボルタイプがサブバンド非重複型全二重(SBFD)シンボルタイプの信号を送受信する通信部と、物理層におけるクロスリンク干渉(CLI)を測定し、測定結果を報告するためのリソースを設定する制御部と、を備え、前記制御部は、前記SBFDシンボルタイプの上りリンクサブバンドにおいて、上りリンク信号の送信のためのリソースと、前記クロスリンク干渉の測定のためのリソースとが衝突した場合、予め設定されたルールにしたがって、前記上りリンク信号の送信と前記クロスリンク干渉の測定の一方を行う。
【選択図】図14
特許請求の範囲【請求項１】
送信及び／又は受信のシンボルタイプがサブバンド非重複型全二重（Subband non-overlapping Full Duplex：SBFD）シンボルタイプの信号を送受信する通信部と、
物理層におけるクロスリンク干渉（CLI：Cross Link Interference）を測定し、測定結果を報告するためのリソースを設定する制御部と、
を備え、
前記制御部は、前記SBFDシンボルタイプの上りリンクサブバンドにおいて、上りリンク信号の送信のためのリソースと、前記クロスリンク干渉の測定のためのリソースとが衝突した場合、予め設定されたルールにしたがって、前記上りリンク信号の送信と前記クロスリンク干渉の測定の一方を行う、
端末。
続きを表示（約 740 文字）【請求項２】
上位レイヤで設定された上りリンク信号の送信のためのリソースと非周期的なクロスリンク干渉の測定のためのリソースとが衝突した場合、前記非周期的なクロスリンク干渉の測定を優先する、
請求項１に記載の端末。
【請求項３】
動的な上りリンク信号の送信のためのリソースと周期的又はセミパーシステントなクロスリンク干渉の測定のためのリソースとが衝突した場合、前記動的な上りリンク信号の送信を優先する、
請求項１に記載の端末。
【請求項４】
動的な上りリンク信号の送信のためのリソースと非周期的なクロスリンク干渉の測定のためのリソースとが衝突した場合、前記上りリンク信号の送信をトリガする下り制御信号と前記クロスリンク干渉の測定をトリガする下り制御信号の内、より直近に検出された下り制御信号によってトリガされた処理を行う、
請求項１に記載の端末。
【請求項５】
端末が、
送信及び／又は受信のシンボルタイプがサブバンド非重複型全二重（Subband non-overlapping Full Duplex：SBFD）シンボルタイプの信号を送受信し、
物理層におけるクロスリンク干渉（CLI：Cross Link Interference）を測定し、測定結果を報告するためのリソースを設定し、
前記SBFDシンボルタイプの上りリンクサブバンドにおいて、上りリンク信号の送信のためのリソースと、前記クロスリンク干渉の測定のためのリソースとが衝突した場合、予め設定されたルールにしたがって、前記上りリンク信号の送信と前記クロスリンク干渉の測定の一方を行う、
通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端末及び通信方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
3GPP（登録商標）は、5th generation mobile communication system（5G、New Radio（NR）又はNext Generation（NG）とも呼ばれる。）を仕様化し、さらに、Beyond 5G、5G Evolutionあるいは6Gと呼ばれる次世代の移動通信システムの仕様化も進めている。
【０００３】
Release 18において、時分割複信（TDD：Time Division Multiple Access）のバンドを構成する複数のサブバンドを利用することにより、下りリンク（DL：Downlink）と上りリンク（UL：Uplink）との同時使用を可能にする複信方式が議論されている。このような複信方式はsubband non-overlapping full duplex（SBFD）と呼ばれている。なお、SBFDが適用されるシンボルは、SBFDシンボルと呼ばれてもよい。また、SBFDシンボルにおいて、DLに使用されるサブバンドはDLサブバンドと呼ばれてもよいし、ULに使用されるサブバンドはULサブバンドと呼ばれてもよい。
【０００４】
さらに、Release 19に向けて、SBFDシンボル及び非SBFDシンボルによるUL送信及びDL受信に関する拡張が検討され、SBFDの運用を明確にするための技術的要件の検討が進められている（非特許文献１）。
【先行技術文献】
【非特許文献】
【０００５】
“Revised WID: Evolution of NR duplex operation: Sub-band full duplex （SBFD）”, RP-241614, 3GPP TSG RAN Meeting #104, 3GPP, June 17-20, 2024
3GPP TR 38.858 V18.1.0 （2024-03）
3GPP TS 38.300 V18.2.0 （2024-06）
3GPP TR 38.215 V18.4.0 （2024-12）
3GPP TS 38.331 V18.1.0 （2024-03）
3GPP TS 38.133 V18.8.0 （2024-12）
【発明の概要】
【０００６】
非特許文献２には、SBFDの運用に求められる技術的な要件が整理され、Release-19の実行に向けて検討が求められる点がまとめられている。更新されたWID（非特許文献１）においては、動的（Dynamic）なTDD又はフレキシブルTDDの運用では、クロスリンク干渉（CLI：Cross-Link interference）の影響が、PUSCH（物理上りリンク共有チャネル：Physical Uplink Shared Channel）性能や測定精度に悪影響を及ぼすことが課題の１つとして掲げられている。CLIは、異なるセル、基地局又は端末間で発生する干渉であり、例えば、ある基地局又は端末が送信を行っている際に、別の基地局又は端末が同じ周波数帯域で受信を行う場合に発生する。
【０００７】
このクロスリンク干渉（CLI）を測定するため、L1 CLI測定がスケジュールされる場合、当該L1 CLI測定が、UL送信と衝突することが想定される。しかしながら、ULサブバンドにおけるL1 CLI測定及びULサブバンドにおけるULチャネル／信号が衝突した場合のUEの動作は明確ではなく、その処理については、未解決の検討事項が残されており、さらなる検討が求められる。
【０００８】
本開示の一態様は、ULサブバンドにおけるL1 CLI測定及びULサブバンドにおけるULチャネル／信号が衝突する場合、適切な衝突処理を行うことができる端末及び通信方法に資する。
【０００９】
本開示の一態様に係る端末は、送信及び／又は受信のシンボルタイプがサブバンド非重複型全二重（Subband non-overlapping Full Duplex：SBFD）シンボルタイプの信号を送受信する通信部と、物理層におけるクロスリンク干渉（CLI：Cross Link Interference）を測定し、測定結果を報告するためのリソースを設定する制御部と、を備え、前記制御部は、前記SBFDシンボルタイプの上りリンクサブバンドにおいて、上りリンク信号の送信のためのリソースと、前記クロスリンク干渉の測定のためのリソースとが衝突した場合、予め設定されたルールにしたがって、前記上りリンク信号の送信と前記クロスリンク干渉の測定の一方を行う。
【図面の簡単な説明】
【００１０】

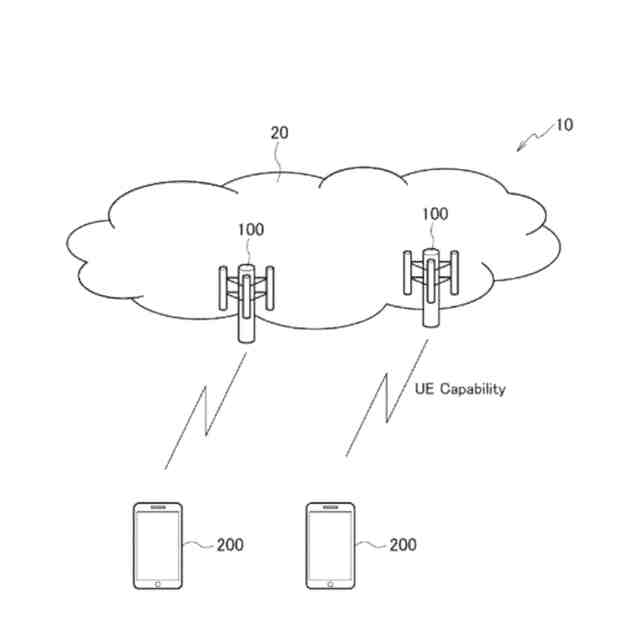

無線通信システムの全体概略構成図である。
無線通信システムにおいて用いられる周波数レンジを示す図である。

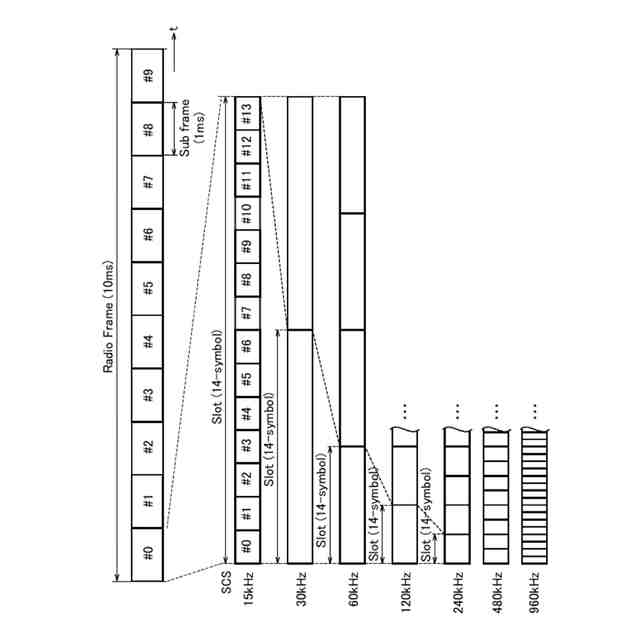

無線通信システムにおいて用いられる無線フレーム、サブフレーム、スロット、シンボルの構成例を示す図である。

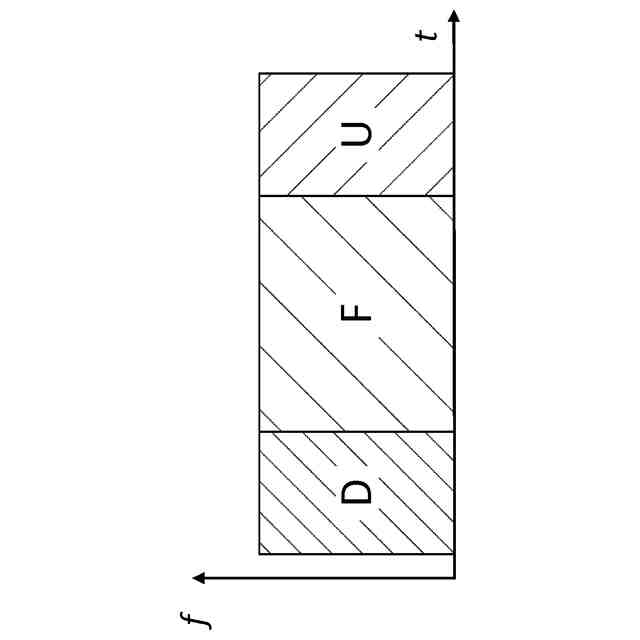

Rel-16までに規定されるTDDの設定の一例を示す図である。
SBFDの構成の一例を示す図である。
SBFD動作の一例を示す図である。

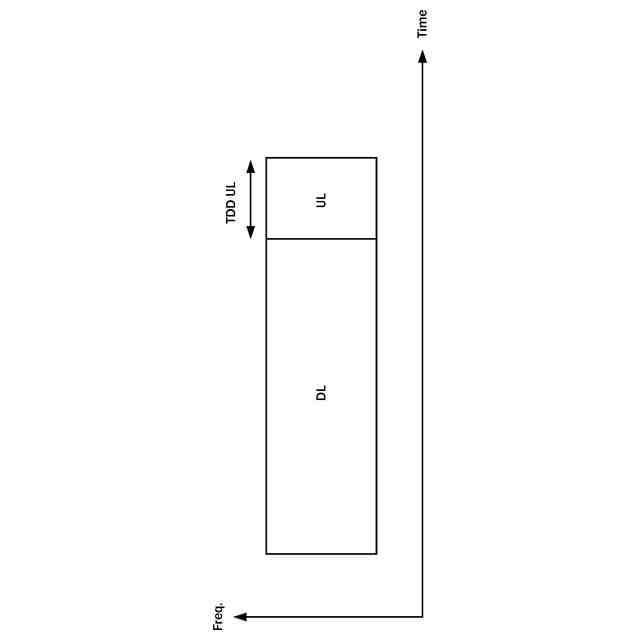

既存のTDD設定の一例を示す図である。

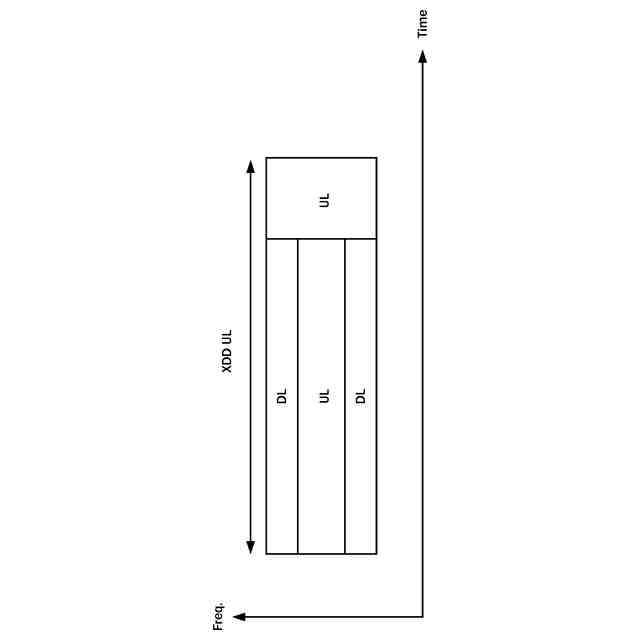

SBFDの設定を含むTDDの一例を示す図である。
CSI report framework（Report setting）の概要を示す図である。
Resource settingの概要を示す図である。
RAN1#118bis及びRAN1#119会合における合意事項（抜粋）を示す図である。
RAN1#120bis会合における合意事項（抜粋）を示す図である。
衝突のケースと衝突処理に関する合意事項（抜粋）を示す図である。
衝突のケースと衝突処理に関する合意事項（抜粋）を示す図である。
CLI測定中のUEのケジューリングのavailabilityに関する制限を示す図である。
端末の動作の一例を示すフローチャートの図である。
基地局の構成の一例を示すブロック図である。
端末の構成の一例を示すブロック図である。
基地局及び端末のハードウェア構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
