公開番号2025154255
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057157
出願日2024-03-29
発明の名称通風路選択切替装置及び車両用シート空調装置
出願人パナソニックオートモーティブシステムズ株式会社
代理人個人,個人,個人
主分類B60H 1/34 20060101AFI20251002BHJP(車両一般)
要約【課題】大型化を抑制することができる通風路選択切替装置等を提供する。
【解決手段】通風路選択切替装置2は、送風機31によって吸い込まれた空気が導かれる吸気通風路53aと、空気を吐出するための吐出通風路54aと、吸気通風路53a及び吐出通風路54aに接続される第1通風路51aと、吸気通風路53a及び吐出通風路54aに接続される第2通風路52aと、通風路切替部と、を備え、通風路切替部は、第1通風路51aから吸い込まれた空気を吸気通風路53aに導き、吐出通風路54aに導かれた空気を第2通風路52aに導く第1モードと、第2通風路52aから吸い込まれた空気を吸気通風路53aに導き、吐出通風路54aに導かれた空気を第1通風路51aに導く第2モードと、を有し、第1モードと第2モードとの間でモードが選択されると、選択されたモードに切り替える。

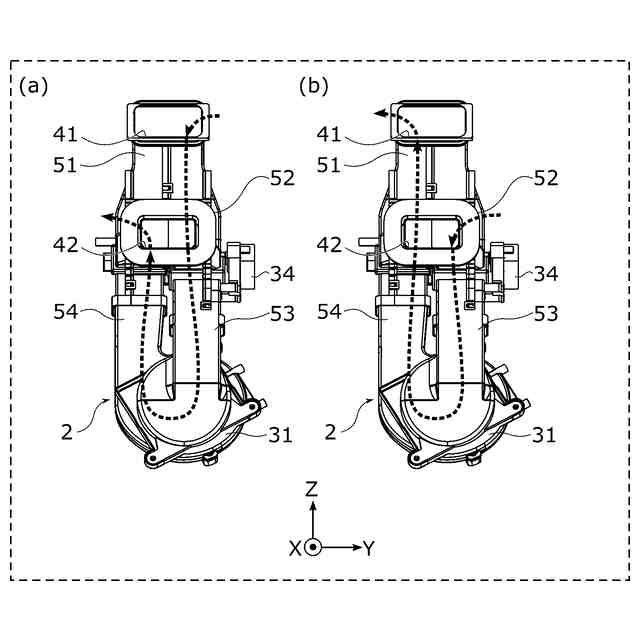

【選択図】図8
特許請求の範囲【請求項１】
車両に配置されるシートに用いられる車両用シート空調装置に設けられる通風路選択切替装置であって、
送風機によって吸い込まれた空気が導かれる吸気通風路と、
前記送風機によって吸い込まれて前記吸気通風路で導かれた空気を吐出するための吐出通風路と、
前記吸気通風路及び前記吐出通風路に接続される第１通風路と、
前記第１通風路と異なる通風路であり、前記吸気通風路及び前記吐出通風路に接続される第２通風路と、
通風路切替部とを備え、
前記通風路切替部は、
前記送風機によって前記第１通風路から吸い込まれた空気を前記吸気通風路に導き、前記送風機によって前記吐出通風路に導かれた空気を前記第２通風路に導く第１モードと、
前記送風機によって前記第２通風路から吸い込まれた空気を前記吸気通風路に導き、前記送風機によって前記吐出通風路に導かれた空気を前記第１通風路に導く第２モードと、を有し、
前記第１モードと前記第２モードとの間でモードが選択されると、選択されたモードに切り替える、
通風路選択切替装置。
続きを表示（約 1,300 文字）【請求項２】
前記通風路切替部は、第１可動板と第２可動板とを有し、
前記第１可動板は、前記吐出通風路と前記第１通風路とを繋ぐ流路を遮断及び開放するように配置され、
前記第２可動板は、前記吸気通風路と前記第２通風路とを繋ぐ流路を遮断及び開放するように配置される、
請求項１に記載の通風路選択切替装置。
【請求項３】
前記第１モードでは、前記第２可動板が前記第２通風路から前記吸気通風路への流路を遮断しつつ前記第１通風路から前記吸気通風路への流路を開放し、前記第１可動板が前記吐出通風路から前記第１通風路への流路を遮断しつつ前記吐出通風路から前記第２通風路への流路を開放する、
請求項２に記載の通風路選択切替装置。
【請求項４】
前記第２モードでは、前記第２可動板が前記第１通風路から前記吸気通風路への流路を遮断しつつ前記第２通風路から前記吸気通風路への流路を開放し、前記第１可動板が前記吐出通風路から前記第２通風路への流路を遮断しつつ前記吐出通風路から前記第１通風路への流路を開放する、
請求項２又は３に記載の通風路選択切替装置。
【請求項５】
前記第１可動板を回動させる第１ギアと、前記第１ギアと噛み合い前記第２可動板を回動させる第２ギアと、前記第１ギアと前記第２ギアとを連動して回転させる駆動部とを有する駆動機構をさらに備える、
請求項２又は３に記載の通風路選択切替装置。
【請求項６】
前記第１ギア及び前記第２ギアは、前記吸気通風路と前記吐出通風路との間の隙間に配置され、
前記第１ギア又は前記第２ギアの外周側で、前記吸気通風路から前記吐出通風路に近づき、前記隙間を埋めるように前記吸気通風路が膨出している、又は、前記吐出通風路から前記吸気通風路に近づき、前記隙間を埋めるように前記吐出通風路が膨出している、
請求項５に記載の通風路選択切替装置。
【請求項７】
前記シートには、前記第１通風路と接続される第１開口部と、前記第２通風路と接続される第２開口部とが形成され、
前記第２開口部は、前記第１開口部よりも鉛直下方に配置される、
請求項１～３のいずれか１項に記載の通風路選択切替装置。
【請求項８】
前記シートは、前記シートに着座する人が寄りかかるシートバックを有し、
前記第１開口部は、前記シートバックの上部に配置されている、
請求項７に記載の通風路選択切替装置。
【請求項９】
前記シートは、前記シートに着座する人が寄りかかるシートバックと、前記シートに人が着座する座部とを有し、
前記第１開口部は、前記シートバックの上部に配置され、
前記第２開口部は、前記シートバック及び前記座部に配置される、
請求項７に記載の通風路選択切替装置。
【請求項１０】
請求項１～３のいずれか１項に記載の通風路選択切替装置と、
送風機と、
前記送風機の駆動を制御し、かつ、前記通風路切替部の駆動を制御する制御部と、
前記通風路選択切替装置及び前記送風機を搭載したシートとを備える、
車両用シート空調装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シートに着座する人に送風する通風路選択切替装置及び車両用シート空調装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年では、シートから空調風を乗員に向けて吹き出すシート空調装置が知られている。例えば、特許文献１のシート空調装置は、遠心式のファンと、ファン吸込口に連なる吸込側空気流路を形成するとともに、ファン吹出口に連なる吹出側空気流路を形成する第２ケースとを備えている。
【０００３】
第２ケースは、シート表面から吸い込まれた空気を吸込側空気流路に導入するためのシート吸込用開口部と、車室内を空調する室内空調ユニットからの空調風を吸込側空気流路に導入するための空調風吸込用開口部と、吹出側空気流路を流れる空気をシート表面から吹き出すためのシート吹出用開口部と、吹出側空気流路を流れる空気を第２ケースから排出するための排気用開口部とを有している。
【０００４】
第２ケースには、シート吸込用開口部及び空調風吸込用開口部を選択的に開閉する吸込側切替ドアと、シート吹出用開口部及び排気用開口部を選択的に開閉する吹出側切替ドアとが設けられている。
【０００５】
シート空調装置では、吹出側切替ドアがシート吹出用開口部を閉じるとともに排気用開口部を開き、吸込側切替ドアがシート吸込用開口部を開くとともに空調風吸込用開口部を閉じる第１モード位置となり、吹出側切替ドアがシート吹出用開口部を開くとともに排気用開口部を閉じ、吸込側切替ドアがシート吸込用開口部を閉じるとともに空調風吸込用開口部を開く第２モード位置となる。
【先行技術文献】
【特許文献】
【０００６】
特許第６０５２０９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のシート空調装置では、吹出側切替ドア及び吸込側切替ドアが第１モード位置となった場合ではシート吹出用開口部及び空調風吸込用開口部が閉じられるため、吹出側切替ドアからシート吹出用開口部以降の流路が使用されず、吸込側切替ドアから空調風吸込用開口部以降の流路も使用されない。また、第２モード位置となった場合では排気用開口部及びシート吸込用開口部が閉じられるため、吹出側切替ドアから排気用開口部以降の流路が使用されず、吸込側切替ドアからシート吸込用開口部以降の流路が使用されない。このため、特許文献１のシート空調装置では、モードの切り替えによって、使用されない流路が存在してしまう。また、シート吹出用開口部、シート吸込用開口部、空調風吸込用開口部及び排気用開口部が第２ケースの下方側に設けられているが、それぞれの開口部に接続するためのダクトが纏めて配置されることとなる。このシート空調装置を車両のシートに適用した場合、シートが大型化してしまい、車両のシートに適用し難くなるという課題がある。
【０００８】
そこで、本開示では、大型化を抑制することができる通風路選択切替装置及び車両用シート空調装置を提供する。
【課題を解決するための手段】
【０００９】
本開示の一態様に係る通風路選択切替装置は、車両に配置されるシートに用いられる車両用シート空調装置に設けられる通風路選択切替装置であって、送風機によって吸い込まれた空気が導かれる吸気通風路と、前記送風機によって吸い込まれて前記吸気通風路で導かれた空気を吐出するための吐出通風路と、前記吸気通風路及び前記吐出通風路に接続される第１通風路と、前記第１通風路と異なる通風路であり、前記吸気通風路及び前記吐出通風路に接続される第２通風路と、通風路切替部とを備え、前記通風路切替部は、前記送風機によって前記第１通風路から吸い込まれた空気を前記吸気通風路に導き、前記送風機によって前記吐出通風路に導かれた空気を前記第２通風路に導く第１モードと、前記送風機によって前記第２通風路から吸い込まれた空気を前記吸気通風路に導き、前記送風機によって前記吐出通風路に導かれた空気を前記第１通風路に導く第２モードと、を有し、前記第１モードと前記第２モードとの間でモードが選択されると、選択されたモードに切り替える。
【００１０】
また、本開示の一態様に係る車両用シート空調装置は、通風路選択切替装置と、送風機と、前記送風機の駆動を制御し、かつ、前記通風路切替部の駆動を制御する制御部と、前記通風路選択切替装置及び前記送風機を搭載したシートとを備える。
【発明の効果】
（【００１１】以降は省略されています）
