公開番号2025153291
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055683
出願日2024-03-29
発明の名称投写装置の制御方法、及び投写装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 5/74 20060101AFI20251002BHJP(電気通信技術)
要約【課題】投写可能領域以外の投写範囲には、画像は投写されないため、投写可能領域以外の投写範囲は、有効活用されていない。
【解決手段】投写装置の制御方法は、第1画像データに基づく第1画像を投写可能な第1投写可能領域を設定することと、前記第1投写可能領域に基づいて、前記第1画像データの補正を実行することと、前記第1投写可能領域と異なる第2投写可能領域を設定することと、前記第1投写可能領域に前記第1画像を投写することと、前記第2投写可能領域に第2画像データに基づく第2画像を投写することと、を含む。
【選択図】図5
特許請求の範囲【請求項１】
第１画像データに基づく第１画像を投写可能な第１投写可能領域を設定することと、
前記第１投写可能領域に基づいて、前記第１画像データの補正を実行することと、
前記第１投写可能領域と異なる第２投写可能領域を設定することと、
前記第１投写可能領域に前記第１画像を投写することと、
前記第２投写可能領域に第２画像データに基づく第２画像を投写することと、
を含む投写装置の制御方法。
続きを表示（約 910 文字）【請求項２】
前記第２画像のアスペクト比を取得することと、
前記第２画像の前記アスペクト比に基づいて、前記第２投写可能領域を設定することと、
を含む請求項１に記載の投写装置の制御方法。
【請求項３】
前記第２画像データとして選択される複数のＯＳＤ画像データを予め記憶することと、
複数の前記ＯＳＤ画像データのうち、ユーザーの入力操作に基づいて選択された前記第２画像データに基づいて投写される前記第２画像のアスペクト比を取得することと、
取得した前記第２画像の前記アスペクト比に基づいて、前記第２投写可能領域を設定することと、
を含む請求項１に記載の投写装置の制御方法。
【請求項４】
投写面が撮像された撮像情報を取得することと、
前記撮像情報に基づいて、障害物を回避する前記第１投写可能領域を設定することと、
を含む請求項１に記載の投写装置の制御方法。
【請求項５】
前記撮像情報に基づいて、前記障害物を回避する前記第２投写可能領域を設定すること、
を含む請求項４に記載の投写装置の制御方法。
【請求項６】
前記第１投写可能領域及び前記第２投写可能領域と異なる第３投写可能領域を設定することと、
前記第３投写可能領域に第３画像データに基づく第３画像を投写することと、
を含む請求項１に記載の投写装置の制御方法。
【請求項７】
制御部と、
投写部と、を備え、
前記制御部は、
第１画像データに基づく第１画像を投写可能な第１投写可能領域を設定することと、
前記第１投写可能領域に基づいて、前記第１画像データの補正を実行することと、
前記第１投写可能領域と異なる第２投写可能領域を設定することと、
を実行し、
前記投写部は、
前記第１投写可能領域に前記第１画像を投写することと、
前記第２投写可能領域に第２画像データに基づく第２画像を投写することと、
を実行する投写装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、投写装置の制御方法、及び投写装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
投写面に画像を投写する投写型画像表示システムが知られている。特許文献１に記載の投写型画像表示システムは、投写対象領域をセンシングするセンサーを含む。投写型画像表示システムは、センサーからのセンシング情報に基づき、投写可能領域を把握する。投写可能領域は、障害物が存在しない領域であり、所定のアスペクト比を満たす領域である。投写型画像表示システムは、投写可能領域に投写画像を投写する。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－３２３０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
投写可能領域以外の投写範囲には、画像は投写されないため、投写可能領域以外の投写範囲は、有効活用されていない。
【課題を解決するための手段】
【０００５】
本開示の投写装置の制御方法は、第１画像データに基づく第１画像を投写可能な第１投写可能領域を設定することと、前記第１投写可能領域に基づいて、前記第１画像データの補正を実行することと、前記第１投写可能領域と異なる第２投写可能領域を設定することと、前記第１投写可能領域に前記第１画像を投写することと、前記第２投写可能領域に第２画像データに基づく第２画像を投写することと、を含む。
【０００６】
本開示の投写装置は、制御部と、投写部と、を備え、前記制御部は、第１画像データに基づく第１画像を投写可能な第１投写可能領域を設定することと、前記第１投写可能領域に基づいて、前記第１画像データの補正を実行することと、前記第１投写可能領域と異なる第２投写可能領域を設定することと、を実行し、前記投写部は、前記第１投写可能領域に前記第１画像を投写することと、前記第２投写可能領域に第２画像データに基づく第２画像を投写することと、を実行する。
【図面の簡単な説明】
【０００７】
投写システムの概略構成を示す図。

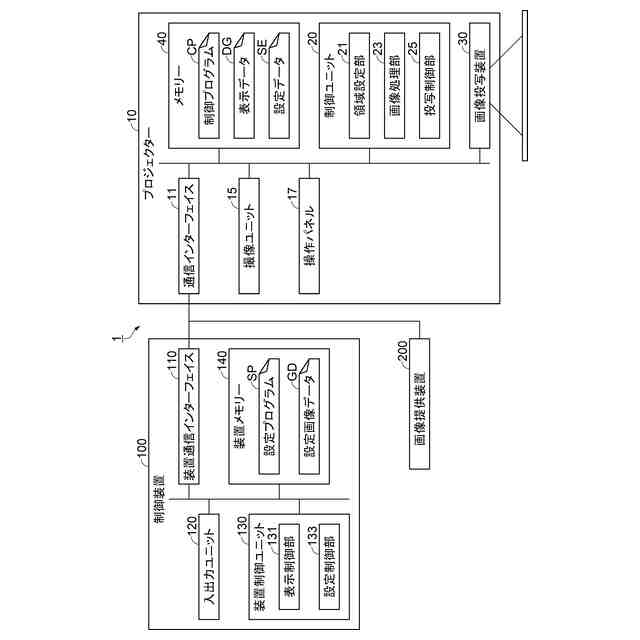

投写システムのブロック構成を示す図。

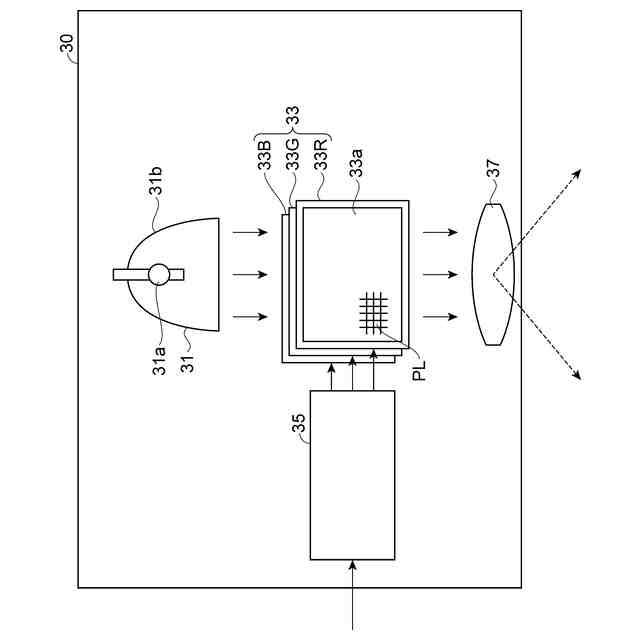

画像投写装置の概略構成を示す図。

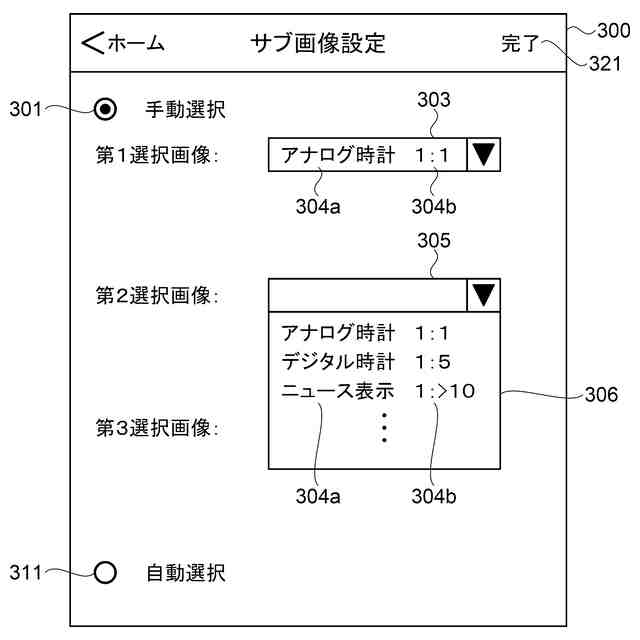

設定画面の一例を示す図。

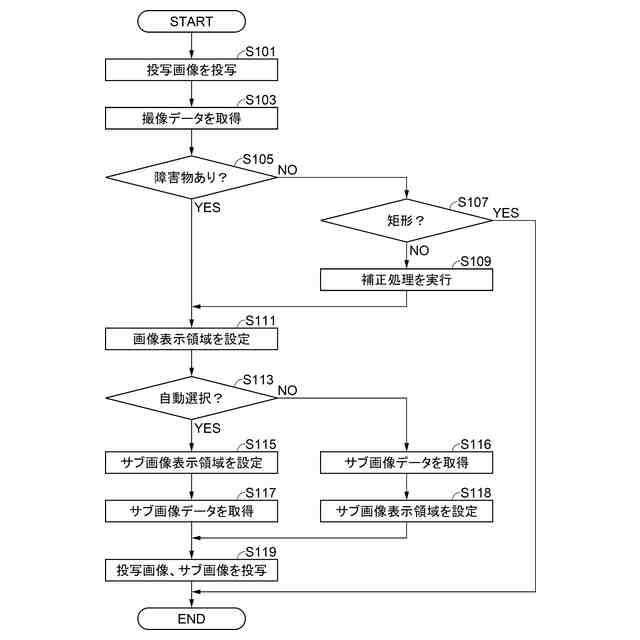

プロジェクターの制御フローを示す図。

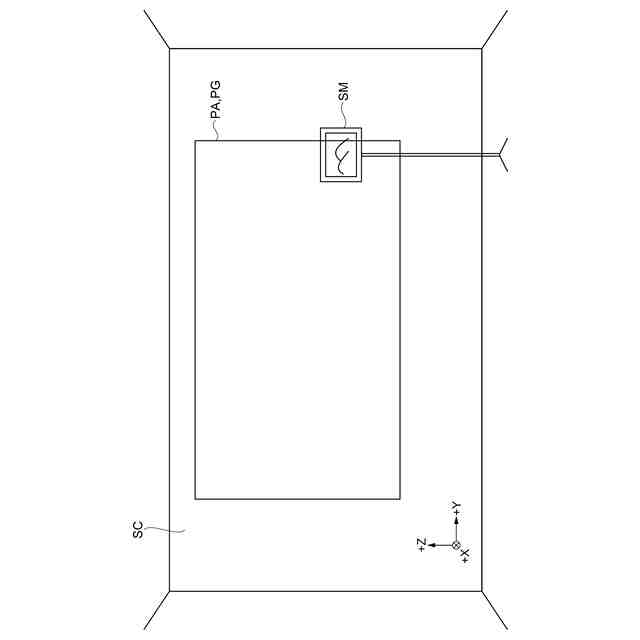

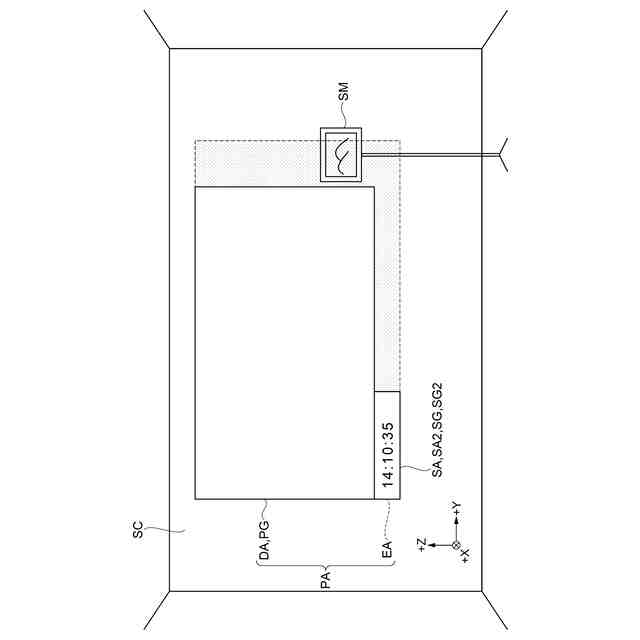

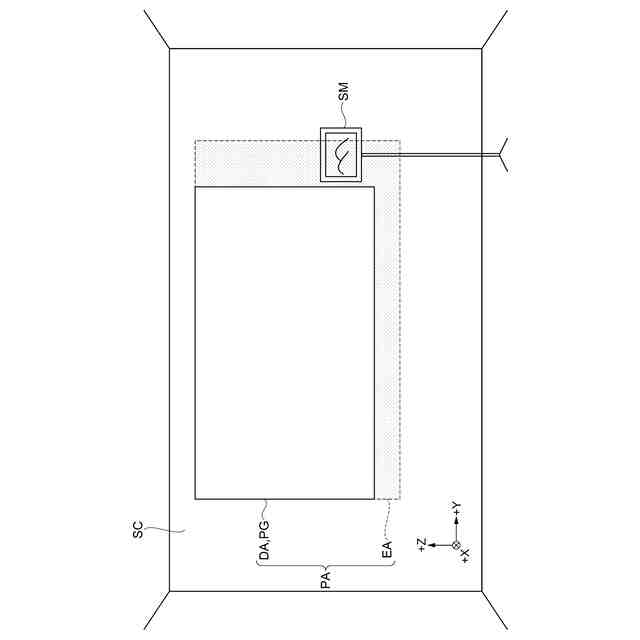

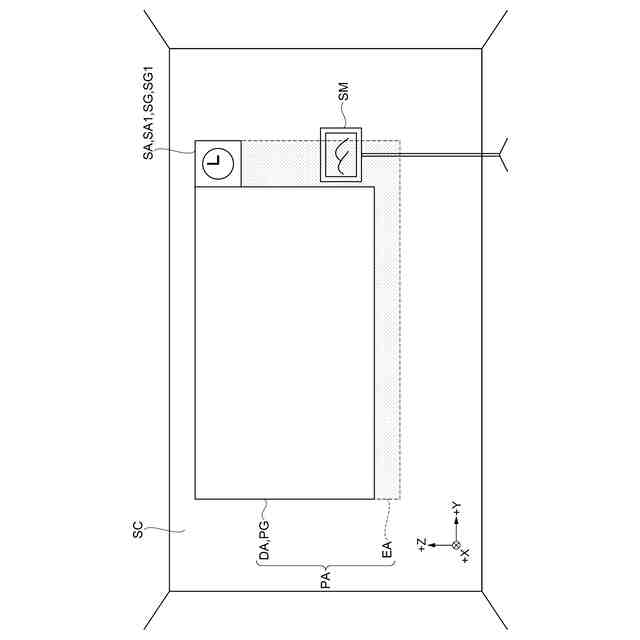

投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
投写面に投写される投写画像の一例を示す図。
【発明を実施するための形態】
【０００８】

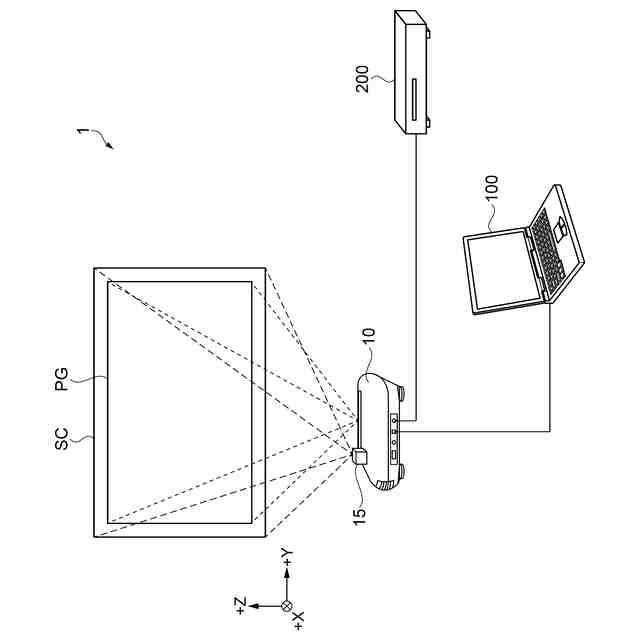

図１は、投写システム１の概略構成を示している。投写システム１は、プロジェクター１０と、制御装置１００と、画像提供装置２００と、を備える。プロジェクター１０は、投写面ＳＣに投写画像ＰＧを投写する。投写画像ＰＧは、第１画像の一例に対応する。図１に示す投写システム１は、制御装置１００及び画像提供装置２００を備えるが、これに限定されない。投写システム１は、制御装置１００及び画像提供装置２００の少なくともいずれかを備えなくてもよい。
【０００９】
図１を含む複数の図は、ＸＹＺ座標系を示している。Ｘ軸は、投写面ＳＣに対して垂直である。＋Ｘ方向は、投写面ＳＣから奥に向かう方向である。－Ｘ方向は、投写面ＳＣから手前に向かう方向である。Ｙ軸は、投写面ＳＣに対して平行である。Ｙ軸は、Ｘ軸に対して垂直である。＋Ｙ方向は、図１に示す投写面ＳＣの左から右に向かう方向である。－Ｙ方向は、図１に示す投写面ＳＣの右から左に向かう方向である。Ｚ軸は、投写面ＳＣに対して平行である。Ｚ軸は、Ｘ軸及びＹ軸に対して垂直である。＋Ｚ方向は、図１に示す投写面ＳＣの下から上に向かう方向である。－Ｚ方向は、図１に示す投写面ＳＣの上から下へ向かう方向である。
【００１０】
投写面ＳＣは、プロジェクター１０から投写される投写画像ＰＧを表示する。図１に示す投写面ＳＣは、スクリーンで構成されるが、これに限定されない。投写面ＳＣは、室内の壁、天井、建物の外壁等でもよい。投写面ＳＣの投写面形状は、平面に限定されず、曲面、凹凸を有する面、球面等の３次元形状でもよい。
（【００１１】以降は省略されています）
