公開番号2025147874
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048361
出願日2024-03-25
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250930BHJP(工作機械;他に分類されない金属加工)
要約【課題】耐欠損性を向上させた基体を有し、耐久性が一層向上した切削工具の提供
【解決手段】Co、Niの少なくとも1種を4.0～16.0質量%、
Crを0.0～0.5質量%、
Ti、Ta、Nb、Zr、HfおよびVの1種以上を4.0～12.0質量%、
Cを6.0～7.5質量%含有し、
残部がWおよび不可避不純物からなり、
結合相、硬質相およびγ相を有し、
前記結合相は、Coおよび/またはNiが主成分であり、
前記硬質相は、Wの炭化物が主成分であり、
前記γ相は、Ti、Ta、Nb、Zr、Hf、WおよびVのうちから選ばれる少なくとも1種以上の立方晶構造の炭化物が主成分であり、
基体と被覆層の界面から前記基体内部側に10μmの内部までの断面領域において、前記結合相の一つ当たりに接する他の前記結合相の平均個数が0.5～5.0である基体を有する切削工具
【選択図】なし
特許請求の範囲【請求項１】
基体と該基体上の被覆層を有する表面被覆切削工具であって、
前記基体は、
Ｃｏ、Ｎｉの少なくとも１種を４．０～１６．０質量％、
Ｃｒを０．０～０．５質量％、
Ｔｉ、Ｔａ、Ｎｂ、Ｚｒ、ＨｆおよびＶの１種以上を４．０～１２．０質量％、
Ｃを６．０～７．５質量％含有し、
残部がＷおよび不可避不純物からなり、
結合相、硬質相およびγ相を有し、
前記結合相は、Ｃｏおよび／またはＮｉが主成分であり、
前記硬質相は、Ｗの炭化物が主成分であり、
前記γ相は、Ｔｉ、Ｔａ、Ｎｂ、Ｚｒ、Ｈｆ、ＷおよびＶのうちから選ばれる少なくとも１種以上の立方晶構造の炭化物が主成分であり、
前記基体と前記被覆層の界面から前記基体内部側に１０μｍの内部までの断面領域において、前記結合相の一つ当たりに接する他の前記結合相の平均個数が０．５～５．０である
ことを特徴とする表面被覆切削工具。
続きを表示（約 64 文字）【請求項２】
前記結合相の占める面積割合が１０～２５％であることを特徴とする請求項１に記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆層を有し、ＷＣ基超硬合金を基体とする表面被覆切削工具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ＷＣ基超硬合金は硬さが高く、また、靭性を備えることからこれを基体とする切削工具は、優れた耐摩耗性を発揮し、また、長寿命の切削工具として知られている。
そして、近年、被削材の種類、切削加工条件等に応じて、切削工具の切削性能、工具寿命をより一段と向上させるべく、各種の提案がなされている。
【０００３】
例えば、特許文献１には、ＷＣ基超硬合金の切削工具基体の表面から内部へ深さ１０μｍまでの断面領域における六方晶のＣｏの占める面積が面心立方構造のＣｏの占める面積に対して０．１を超え０．３以下の比である切削工具が記載され、該切削工具は優れた耐欠損性、耐熱亀裂性および耐摩耗性を有するとされている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１７２６９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記事情や前記提案を鑑みてなされたものであって、切削加工において耐欠損性をより向上させた基体を有する切削工具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体上の被覆層を有し、
前記基体は、
Ｃｏ、Ｎｉの少なくとも１種を４．０～１６．０質量％、
Ｃｒを０．０～０．５質量％、
Ｔｉ、Ｔａ、Ｎｂ、Ｚｒ、ＨｆおよびＶの少なくとも１種を４．０～１２．０質量％、
Ｃを６．０～７．５質量％含有し、
残部がＷおよび不可避不純物からなり、
結合相、硬質相およびγ相を有し、
前記結合相は、Ｃｏおよび／またはＮｉが主成分であり、
前記硬質相は、Ｗの炭化物が主成分であり、
前記γ相は、Ｔｉ、Ｔａ、Ｎｂ、Ｚｒ、Ｈｆ、ＷおよびＶのうちから選ばれる１種以上の立方晶構造の炭化物が主成分であり、
前記基体と前記被覆層の界面から前記基体内部側に１０μｍまでの内部の断面領域において、前記結合相の一つに接する他の前記結合相の平均個数が０．５～５．０である。
【０００７】
前記切削工具は次の（１）を満足してもよい。
【０００８】
（１）前記結合相の占める面積割合が１０～２５％であること。
【発明の効果】
【０００９】
前記実施形態に係る表面被覆切削工具は、切削加工において耐欠損性を向上させた基体を有し、耐久性が一層向上している。
【図面の簡単な説明】
【００１０】

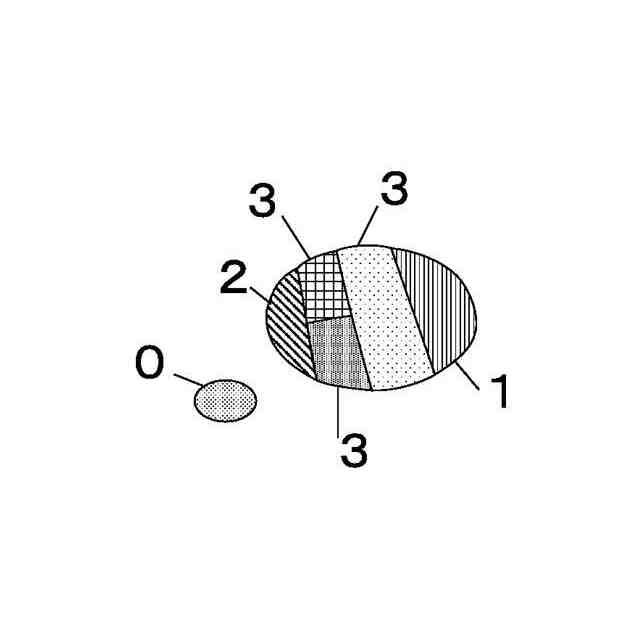

結合相の一つに接する他の結合相の数を説明する模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
