公開番号2025144698
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044506
出願日2024-03-21
発明の名称薬莢
出願人旭精機工業株式会社
代理人個人,個人
主分類F42B 5/28 20060101AFI20250926BHJP(弾薬;爆破)
要約【課題】薬莢内の燃焼ガスが雷管収容部から後方に漏れる不具合の発生を抑えることが可能な薬莢を開示する。
【解決手段】本実施形態の薬莢10Aは、雷管50を収容する雷管収容部17を端部に備える薬莢本体20Aと、前記雷管収容部17の外側に嵌合され、前記雷管収容部17と共に薬莢10Aのヘッド部14を構成するリング部品30Aと、が備えられ、前記薬莢本体20Aを構成する部材より、前記リング部品30Aを構成する部材の方の剛性が高い。
【選択図】図1
特許請求の範囲【請求項１】
雷管を収容する雷管収容部を端部に備える薬莢本体と、
前記雷管収容部の外側に嵌合され、前記雷管収容部と共に薬莢のヘッド部を構成するリング部品と、が備えられ、
前記薬莢本体を構成する部材より、前記リング部品を構成する部材の方の剛性が高い薬莢。
続きを表示（約 510 文字）【請求項２】
前記薬莢本体は、銅合金であり、
前記リング部品は、鉄合金である請求項１に記載の薬莢。
【請求項３】
前記リング部品は、前記雷管収容部の外側に圧入又は接着材により固定されている請求項１に記載の薬莢。
【請求項４】
前記リング部品及び前記薬莢本体の圧入部分の一方に、圧入により押し潰される突部を備える請求項３に記載の薬莢。
【請求項５】
前記リング部品は、薬莢のリムにおける径方向の途中部分より先端側部分のみを構成している請求項１から４の何れか１の請求項に記載の薬莢。
【請求項６】
前記雷管収容部の外側には、均一外径をなして延びる円筒面が備えられ、
前記リング部品は、前記円筒面の端部に嵌合されて薬莢のリムを構成している請求項１から４の何れか１の請求項に記載の薬莢。
【請求項７】
前記雷管収容部の端部には、外径が段付き状に縮径された縮径部が備えられ、
前記リング部品は、前記縮径部に嵌合され、前記リング部品の外縁部によって前記薬莢のリムが構成されている請求項１から４の何れか１の請求項に記載の薬莢。

発明の詳細な説明【技術分野】
【０００１】
本開示は、薬莢に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
薬莢は、銃の薬室の内面によって側方から支持され、弾丸の発射時の内圧（一般に「腔圧」と言われる）により拡径変形したときの変形量が抑えられることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－７１１７９号公報（図１）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、薬莢の端部の雷管収容部は、薬室外に位置し、薬室の内面によって側方から支持されないので、大きく拡径変形することがある。そして、従来の薬莢では、雷管収容部の拡径変形により雷管収容部の内面と雷管との間に嵌合隙間が発生して、薬莢内の燃焼ガスが雷管収容部の後方に漏れる不具合が発生し得た。本願では、そのような不具合の発生を抑えることが可能な薬莢を開示する。
【課題を解決するための手段】
【０００５】
上記課題を解決するためになされた本開示の発明の一態様は、雷管を収容する雷管収容部を端部に備える薬莢本体と、前記雷管収容部の外側に嵌合され、前記雷管収容部と共に薬莢のヘッド部を構成するリング部品と、が備えられ、前記薬莢本体を構成する部材より、前記リング部品を構成する部材の方が剛性の高い薬莢である。
【発明の効果】
【０００６】
本発明の薬莢では、薬莢本体より剛性の高いリング部品が、雷管収容部の外側に嵌合されているので、弾丸発射時における雷管収容部の拡径変形が従来より抑えられ、薬莢内の燃焼ガスが雷管収容部から後方に漏れる不具合の発生を抑えることができる。
【図面の簡単な説明】
【０００７】

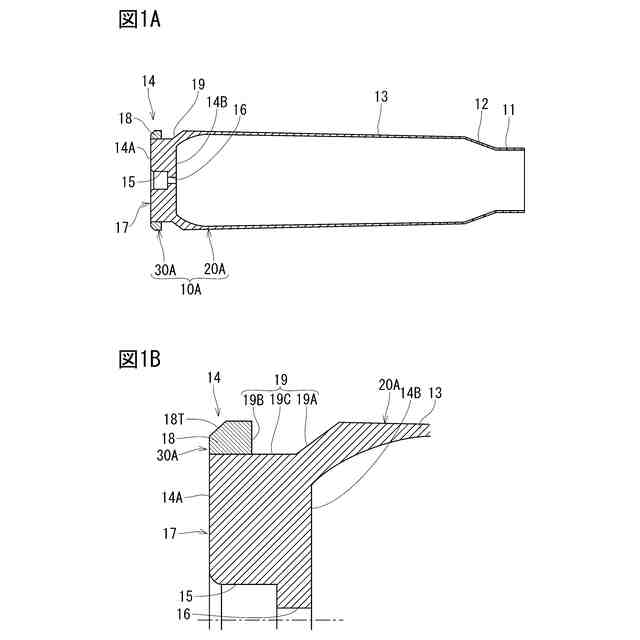

図１Ａは、第１実施形態に係る薬莢の側断面図、図１Ｂは、薬莢の拡大側断面図

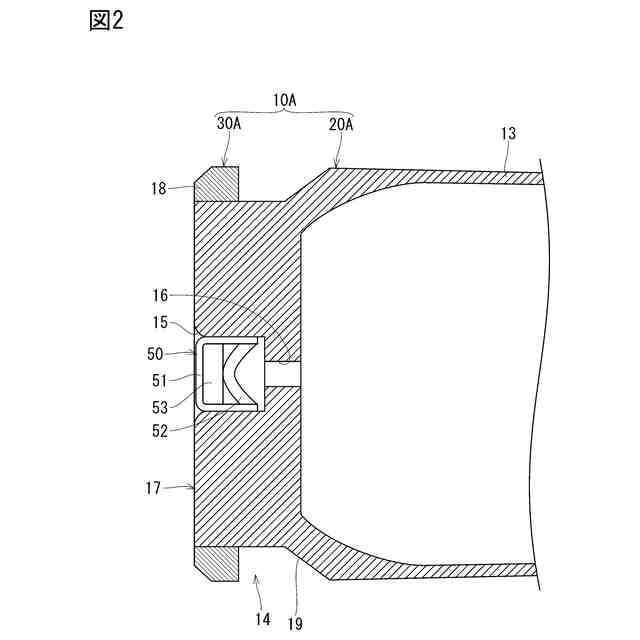

図２は、雷管収容孔に雷管を収容した状態の拡大断面図
図３は、変形例に係る薬莢本体の拡大斜視図
図４Ａ及び図４Ｂは、変形例に係る薬莢の拡大側断面図
図５Ａ及び図５Ｂは、変形例に係る薬莢の拡大側断面図
【発明を実施するための形態】
【０００８】
［第１実施形態］
図１及び図２を参照して、本実施形態の薬莢１０Ａについて説明する。図１Ａに示すように、本実施形態の薬莢１０Ａは、一般的な薬莢と同じ外形を有し、図１Ａにおける右側の端部から左側に向かって順番に、ネック１１、ショルダー１２、ボディ１３、ヘッド部１４を備える。ボディ１３は、ヘッド部１４に近づくに従って徐々に肉厚が内側に厚くなっていて、それに伴い、ボディ１３の内側は、ヘッド部１４側が窄んだ形状をなしている。また、ヘッド部１４の中心部には、雷管嵌合孔１５とフラッシュホール１６とが形成されている。雷管嵌合孔１５は、ヘッド部１４の外側端面１４Ａから内側端面１４Ｂ寄り位置に亘って形成され、フラッシュホール１６は、雷管嵌合孔１５より小径になっていて雷管嵌合孔１５の端部から内側端面１４Ｂまで延びる。また、雷管嵌合孔１５の外側開口縁はＲ形状になっている。そして、ヘッド部１４のうち雷管嵌合孔１５を中心部に有する部分が雷管収容部１７になっている。
【０００９】
雷管収容部１７の外周面の末端からは、ボティ１３の左端部と略同一外径のリム１８が張り出し、リム１８とボディ１３との間は、それらより外径が小さい溝部１９になっている。溝部１９は、溝内側面１９Ａと溝内側面１９Ｂと溝底面１９Ｃとを備え、ボティ１３側の溝内側面１９Ａがテーパー状になっていて、リム１８側の溝内側面１９Ｂと溝底面１９Ｃとの間の角部はピン角状態になっている。また、リム１８は、ボディ１３から離れた側の外縁角部にテーパー面１８Ｔを備えると共に、リム１８のうちボディ１３から離れた側の端面とヘッド部１４の外側端面１４Ａとは面一になっている。
【００１０】
本実施形態の薬莢１０Ａは、図１Ａ及び図１Ｂにハッチングの違いで示されているように、リング部品３０Ａを薬莢本体２０Ａの一端に嵌合してなる。本実施形態では、例えば、リム１８全体がリング部品３０Ａになっていて、薬莢本体２０Ａにおける雷管収容部１７の外周面全体が、前述の溝部１９の溝底面１９Ｃと同径の円筒面になっている。そして、その雷管収容部１７の外側にリング部品３０Ａが嵌合されて、雷管収容部１７とリング部品３０Ａとによってヘッド部１４が構成されている。
（【００１１】以降は省略されています）
