公開番号2025143754
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043169
出願日2024-03-19
発明の名称電源制御装置、およびDC/DCコンバータ
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類H02M 3/155 20060101AFI20250925BHJP(電力の発電,変換,配電)
要約【課題】回路面積を削減できる電源制御装置を提供する。
【解決手段】電源制御装置(11)は、ハイサイドトランジスタ(HM)と、並列に接続される複数のローサイドトランジスタ(LM1,LM2)と、前記ハイサイドトランジスタと前記ローサイドトランジスタとが接続される第1ノード(Nsw)に接続され、外部に出力コンデンサ(Cout)を接続可能に構成されるスイッチ端子(SW)と、前記複数のローサイドトランジスタの少なくとも一部(LM2)をオン状態に駆動することで、前記出力コンデンサを前記スイッチ端子および前記ローサイドトランジスタを介してディスチャージさせるように構成される駆動制御部(111)と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
ハイサイドトランジスタと、
並列に接続される複数のローサイドトランジスタと、
前記ハイサイドトランジスタと前記ローサイドトランジスタとが接続される第１ノードに接続され、外部に出力コンデンサを接続可能に構成されるスイッチ端子と、
前記複数のローサイドトランジスタの少なくとも一部をオン状態に駆動することで、前記出力コンデンサを前記スイッチ端子および前記ローサイドトランジスタを介してディスチャージさせるように構成される駆動制御部と、
を備える、電源制御装置。
続きを表示（約 1,200 文字）【請求項２】
前記複数のローサイドトランジスタは、一部の第１ローサイドトランジスタと、残りの一部の第２ローサイドトランジスタと、を含み、
前記駆動制御部は、前記出力コンデンサをディスチャージするときに、前記第１ローサイドトランジスタをオフ状態としつつ、前記第２トランジスタをオン状態とする、請求項１に記載の電源制御装置。
【請求項３】
前記駆動制御部は、前記第１ローサイドトランジスタの制御端を駆動するための第１駆動信号と、制御信号が入力され、かつ前記第２ローサイドトランジスタの制御端に対して第２駆動信号を出力するように構成される論理回路を有する、請求項２に記載の電源制御装置。
【請求項４】
前記論理回路は、ＯＲ回路である、請求項３に記載の電源制御装置。
【請求項５】
前記論理回路は、複数の前記第２ローサイドトランジスタのそれぞれに対応して複数設けられ、
複数の前記制御信号のそれぞれが前記複数の論理回路のそれぞれに入力される、請求項３に記載の電源制御装置。
【請求項６】
前記複数の制御信号のレベルを設定可能に構成されるメモリを備える、請求項５に記載の電源制御装置。
【請求項７】
前記駆動制御部は、前記第１ローサイドトランジスタをオフ状態とするときに、前記第２ローサイドトランジスタの制御端に所定電圧を印加することで前記第２ローサイドトランジスタをオン状態とするように構成される電圧印加部を有する、請求項２に記載の電源制御装置。
【請求項８】
前記電圧印加部は、電源電圧を所定の分圧比で分圧することで前記所定電圧を生成し、
前記分圧比は、可変である、請求項７に記載の電源制御装置。
【請求項９】
前記電圧印加部は、前記所定電圧が生成される第２ノードと、前記電源電圧の印加端と前記第２ノードとの間に直列に接続される第１抵抗および第１スイッチと、前記第２ノードの印加端とグランド電位の印加端との間に直列に接続される第２抵抗および第２スイッチと、を有し、
前記第１抵抗と前記第２抵抗のうち少なくとも一方は、可変抵抗であり、
前記駆動制御部は、前記第２ローサイドトランジスタの制御端を駆動するための駆動信号の印加端と、前記第２ノードとの間に接続される第３スイッチを有する、請求項８に記載の電源制御装置。
【請求項１０】
前記ハイサイドトランジスタ、前記ローサイドトランジスタ、および前記駆動制御部を有する第１ＤＣ／ＤＣ制御部と、
前記ＤＣ／ＤＣ制御部とは別の少なくとも１つの第２ＤＣ／ＤＣ制御部と、
を備え、
前記ローサイドトランジスタに接続されるグランドと、前記第２ＤＣ／ＤＣ制御部に含まれるローサイドトランジスタに接続されるグランドは独立している、請求項１に記載の電源制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電源制御装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ＤＣ／ＤＣコンバータを制御するための電源制御装置が様々に提案されている（例えば、特許文献１）。ＤＣ／ＤＣコンバータには、出力側において出力コンデンサが設けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８２７５２号公報
【０００４】
［概要］
電源制御装置においては、回路面積の削減が要望されている。
【０００５】
上記状況に鑑み、本開示は、回路面積を削減できる電源制御装置を提供することを目的とする。
【０００６】
本開示の一態様に係る電源制御装置は、
ハイサイドトランジスタと、
並列に接続される複数のローサイドトランジスタと、
前記ハイサイドトランジスタと前記ローサイドトランジスタとが接続される第１ノードに接続され、外部に出力コンデンサを接続可能に構成されるスイッチ端子と、
前記複数のローサイドトランジスタの少なくとも一部をオン状態に駆動することで、前記出力コンデンサを前記スイッチ端子および前記ローサイドトランジスタを介してディスチャージさせるように構成される駆動制御部と、
を備える構成としている。
【図面の簡単な説明】
【０００７】

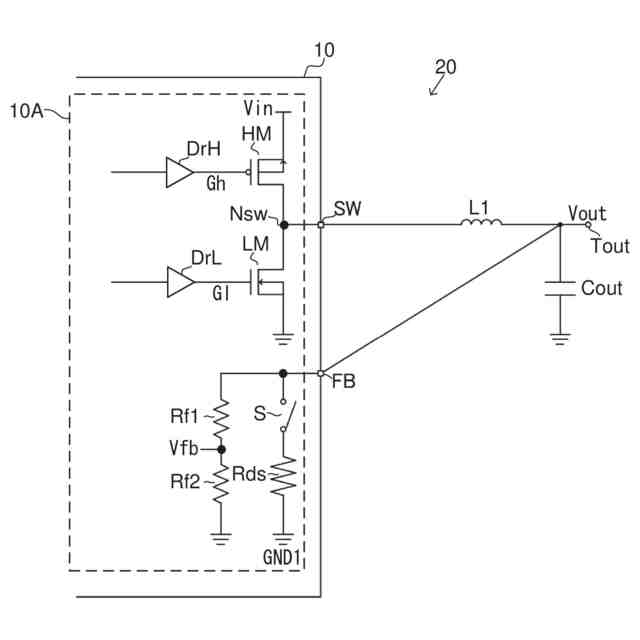

図１は、比較例に係るＤＣ／ＤＣコンバータの構成を示す図である。

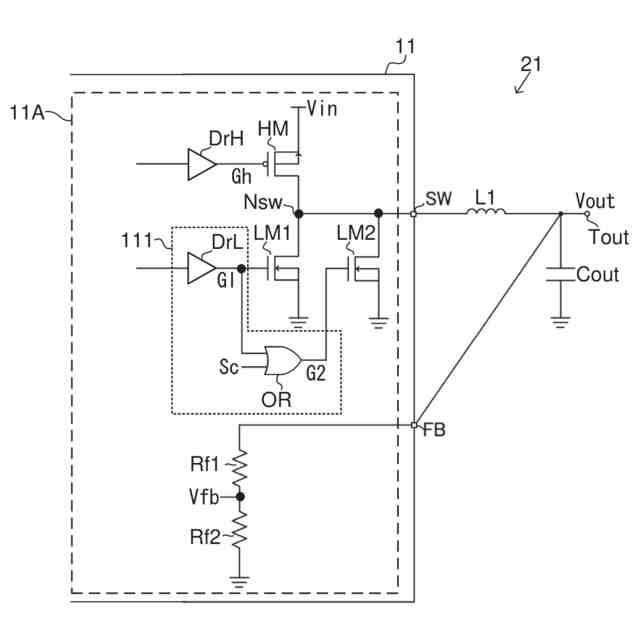

図２は、第１実施形態に係るＤＣ／ＤＣコンバータの構成を示す図である。

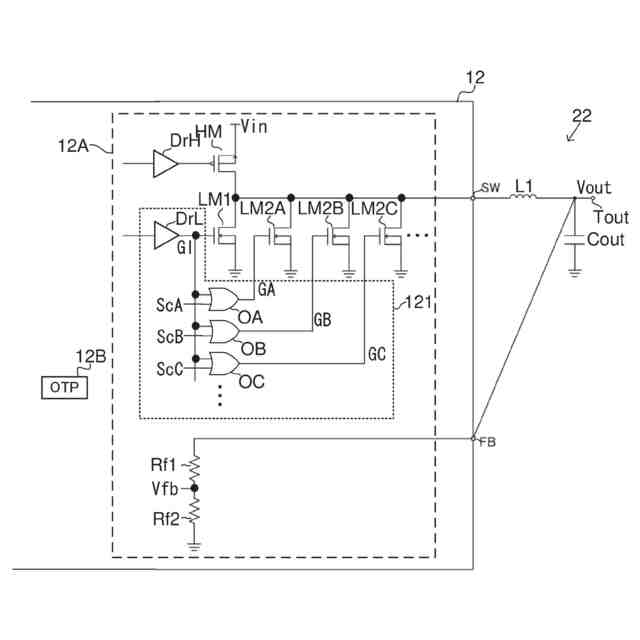

図３は、第２実施形態に係るＤＣ／ＤＣコンバータの構成を示す図である。

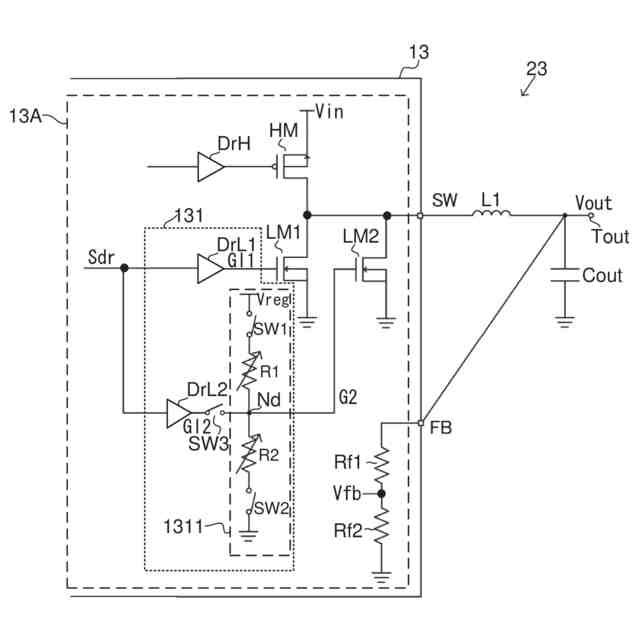

図４は、第３実施形態に係るＤＣ／ＤＣコンバータの構成を示す図である。

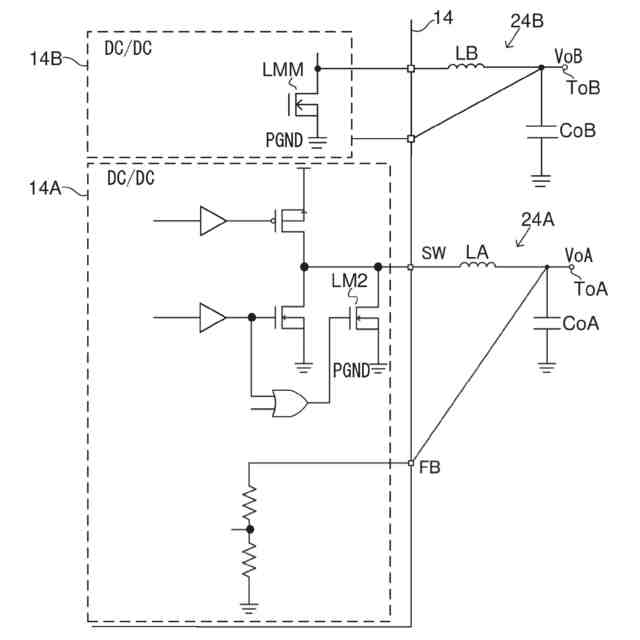

図５は、第４実施形態に係るＤＣ／ＤＣコンバータの構成を示す図である。
【０００８】
[詳細な説明]
以下、本開示の例示的な実施形態について、図面を参照して説明する。
【０００９】
＜比較例＞
本開示の実施形態について説明する前に、対比のための比較例について説明する。これにより、課題がより明らかになる。図１は、比較例に係るＤＣ／ＤＣコンバータ２０の構成を示す図である。
【００１０】
図１に示すＤＣ／ＤＣコンバータ２０は、直流電圧である入力電圧Ｖｉｎを直流電圧である出力電圧Ｖｏｕｔに変換する降圧型コンバータである。ＤＣ／ＤＣコンバータ２０は、電源制御装置１０と、電源制御装置１０の外部に設けられるディスクリートな素子であるインダクタＬ１および出力コンデンサＣｏｕｔと、を備える。
（【００１１】以降は省略されています）
