公開番号2025142025
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025118794,2021144255
出願日2025-07-15,2021-09-03
発明の名称駐車管理システム、駐車管理方法および情報処理装置
出願人TOPPANエッジ株式会社,日産自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類G08G 1/14 20060101AFI20250919BHJP(信号)
要約【課題】駐車管理に関する利便性を向上させる。
【解決手段】本開示に係る情報処理システムは、車両に搭載されるRF(Radio Frequency)タグと、車両の運転者が着用する衣服または着用具に収納される情報処理装置と、駐車管理装置とを含む。情報処理装置は、前記RFタグの情報を読み取り可能なRFリーダと、前記RFタグの読み取りを開始するための信号を発信可能なトリガーユニットと、前記トリガーユニットから発せられる信号を受信したことを契機として、前記RFリーダに前記RFタグの読み取りを開始させる信号を発信可能な情報通信端末と、を含む。前記トリガーユニットは、前記衣服または着用具において、前記運転者の身体前方側に配置される。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載されるＲＦ（Radio Frequency）タグと、前記車両の運転者が着用する衣服または着用具に収納される情報処理装置と、駐車管理装置とを含む駐車管理システムであって、
前記情報処理装置は、
前記ＲＦタグの情報を読み取り可能なＲＦリーダと、
前記ＲＦタグの読み取りを開始するための信号を発信可能なトリガーユニットと、
前記トリガーユニットから発せられる信号を受信したことを契機として、前記ＲＦリーダに前記ＲＦタグの読み取りを開始させる信号を発信可能な情報通信端末と、を含み、
前記トリガーユニットは、前記衣服または着用具において、前記運転者の身体前方側に配置され、
前記情報通信端末は、
前記運転者による第１の行動を検出したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する取得部と、
前記取得部によって取得された位置情報を前記車両の駐車位置と判定し、前記車両情報と当該駐車位置とを紐づけて前記駐車管理装置に送信する送信部と、を備え、
前記駐車管理装置は、
前記送信部によって送信された前記車両情報と前記駐車位置とを、前記車両の駐車領域情報と紐づけて記憶する記憶部と、
前記記憶部によって記憶された情報に基づいて、駐車領域における前記車両の駐車位置を地図上に表示する表示制御部と、
を備えることを特徴とする駐車管理システムであって、
前記取得部は、
前記第１の行動として、前記トリガーユニットであるボタンを前記運転者が押下したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する、
駐車管理システム。
続きを表示（約 1,500 文字）【請求項２】
前記トリガーユニットおよび前記ＲＦリーダは、
前記衣服または着用具が備える収納部に収納され、かつ、前記衣服または着用具を着用する前記運転者に対し前記運転者の身体から離れた側である外側に配置される、
請求項１に記載の駐車管理システム。
【請求項３】
前記情報通信端末は、
前記収納部に収納され、かつ、前記ＲＦリーダよりも前記運転者の身体に近い側である内側に配置される、
請求項２に記載の駐車管理システム。
【請求項４】
車両に搭載されるＲＦ（Radio Frequency）タグと、前記車両の運転者が着用する衣服または着用具に収納される情報処理装置と、駐車管理装置とを含む駐車管理システムによって実行される駐車管理方法であって、
前記情報処理装置は、
前記ＲＦタグの情報を読み取り可能なＲＦリーダと、
前記ＲＦタグの読み取りを開始するための信号を発信可能なトリガーユニットと、
前記トリガーユニットから発せられる信号を受信したことを契機として、前記ＲＦリーダに前記ＲＦタグの読み取りを開始させる信号を発信可能な情報通信端末と、を含み、
前記トリガーユニットは、前記衣服または着用具において、前記運転者の身体前方側に配置され、
前記情報通信端末が、
前記運転者による第１の行動を検出したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得し、
前記取得された位置情報を前記車両の駐車位置と判定し、前記車両情報と当該駐車位置とを紐づけて前記駐車管理装置に送信し、
前記駐車管理装置が、
前記送信された前記車両情報と前記駐車位置とを、前記車両の駐車領域情報と紐づけて記憶し、
前記記憶された情報に基づいて、駐車領域における前記車両の駐車位置を地図上に表示する、
ことを特徴とする駐車管理方法であって、
さらに、前記情報通信端末が、
前記第１の行動として、前記トリガーユニットであるボタンを前記運転者が押下したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する、
駐車管理方法。
【請求項５】
車両の運転者が着用する衣服または着用具に収納される情報処理装置であって、
前記情報処理装置は、
ＲＦ（Radio Frequency）タグの情報を読み取り可能なＲＦリーダと、
前記ＲＦタグの読み取りを開始するための信号を発信可能なトリガーユニットと、
前記トリガーユニットから発せられる信号を受信したことを契機として、前記ＲＦリーダに前記ＲＦタグの読み取りを開始させる信号を発信可能な情報通信端末と、を含み、
前記トリガーユニットは、前記衣服または着用具において、前記運転者の身体前方側に配置され、
前記情報通信端末は、
前記運転者による第１の行動を検出したことを契機として、車両に搭載されるＲＦタグに保持された車両情報および前記車両の位置情報を取得する取得部と、
前記取得部によって取得された位置情報を前記車両の駐車位置と判定し、前記車両情報と当該駐車位置とを紐づけて、当該車両情報を管理する駐車管理装置に送信する送信部と、
を備え、
前記取得部は、
前記第１の行動として、前記トリガーユニットであるボタンを前記運転者が押下したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する、
ことを特徴とする情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、駐車管理システム、駐車管理方法および情報処理装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
自動車等、車両の在庫を効率的に管理するための技術が求められている。例えば、出荷前の車両は広大な駐車場に一時的に駐車されることになるが、どの車両がどこに駐車されたかが適切に管理されていなければ、車両の捜索に手間を要することになる。
【０００３】
駐車管理に関する技術として、ＲＦタグを利用して車両の位置を特定する技術が知られている（下記特許文献１を参照）。また、従業員の作業の邪魔をせずにＲＦリーダーを装着するための技術も知られている（下記特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第６２３２６５７号公報
特許第５９９２６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来技術によれば、新たに特別な通信インターフェイスを備えることなく、車両の位置を特定することができる。
【０００６】
しかしながら、従来技術は、あくまでＲＦタグを利用して車両の駐車位置を特定するに過ぎない。車両の駐車管理は、車両の移動を行うドライバーや、駐車管理を担う管理者にとって負担の大きい業務であるため、それら関係者の負担を軽減する技術が望まれる。
【０００７】
そこで、本開示では、駐車管理に関する利便性を向上させることのできる駐車管理システム、駐車管理方法および情報処理装置を提案する。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本開示に係る一形態の駐車管理システムは、車両に搭載されるＲＦ（Radio Frequency）タグと、前記車両の運転者が着用する衣服または着用具に収納される情報処理装置と、駐車管理装置とを含む。前記情報処理装置は、前記ＲＦタグの情報を読み取り可能なＲＦリーダと、前記ＲＦタグの読み取りを開始するための信号を発信可能なトリガーユニットと、前記トリガーユニットから発せられる信号を受信したことを契機として、前記ＲＦリーダに前記ＲＦタグの読み取りを開始させる信号を発信可能な情報通信端末と、を含む。前記トリガーユニットは、前記衣服または着用具において、前記運転者の身体前方側に配置される。前記情報通信端末は、前記運転者による第１の行動を検出したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する取得部と、前記取得部によって取得された位置情報を前記車両の駐車位置と判定し、前記車両情報と当該駐車位置とを紐づけて前記駐車管理装置に送信する送信部と、を備える。前記駐車管理装置は、前記送信部によって送信された前記車両情報と前記駐車位置とを、前記車両の駐車領域情報と紐づけて記憶する記憶部と、前記記憶部によって記憶された情報に基づいて、駐車領域における前記車両の駐車位置を地図上に表示する表示制御部と、を備え、前記取得部は、前記第１の行動として、前記トリガーユニットであるボタンを前記運転者が押下したことを契機として、前記ＲＦタグに保持された車両情報および前記車両の位置情報を取得する。
【図面の簡単な説明】
【０００９】
実施形態に係る駐車管理システムが実行する処理の流れを模式的に示すブロック図である。

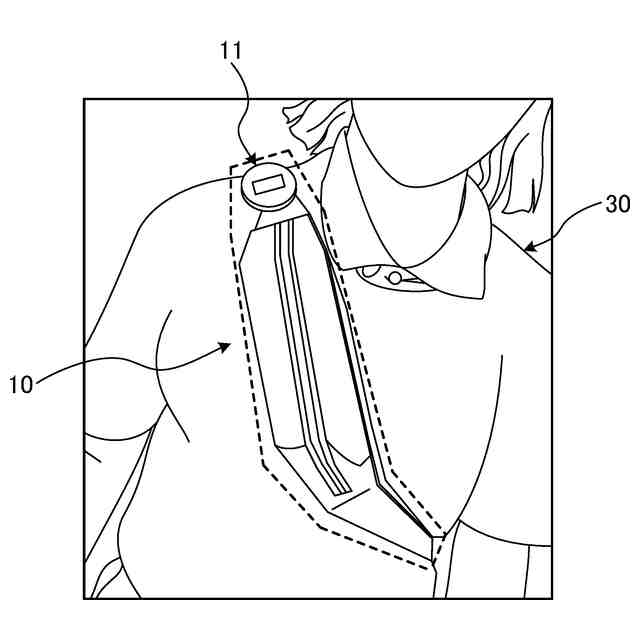

実施形態に係る携帯ユニットの構造を示す図（１）である。

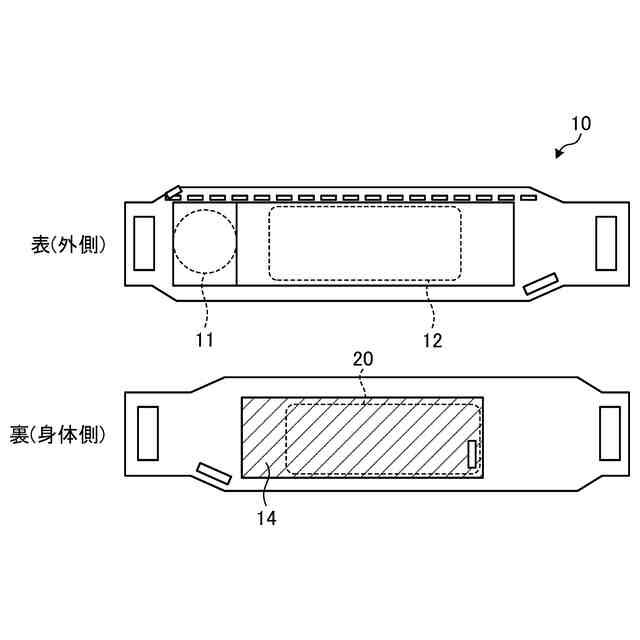

実施形態に係る携帯ユニットの構造を示す図（２）である。
実施形態に係る携帯ユニットの構造を示す図（３）である。

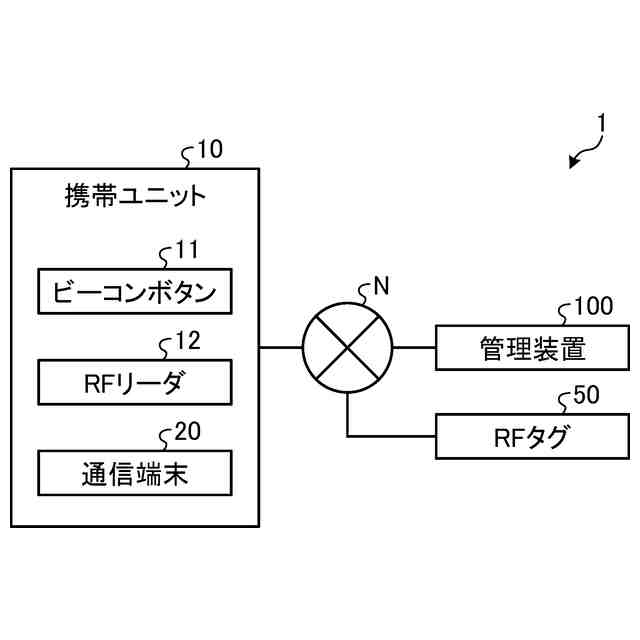

実施形態に係る駐車管理システムの構成例を示す図である。

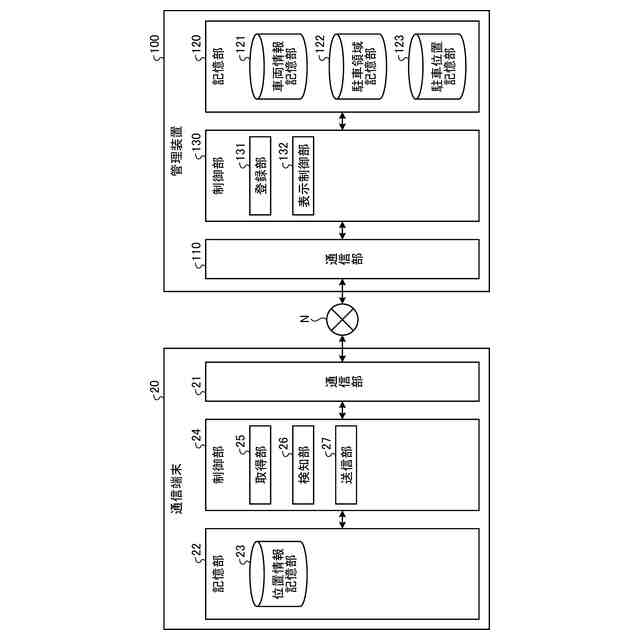

実施形態に係る通信端末および管理装置の構成例を示す図である。

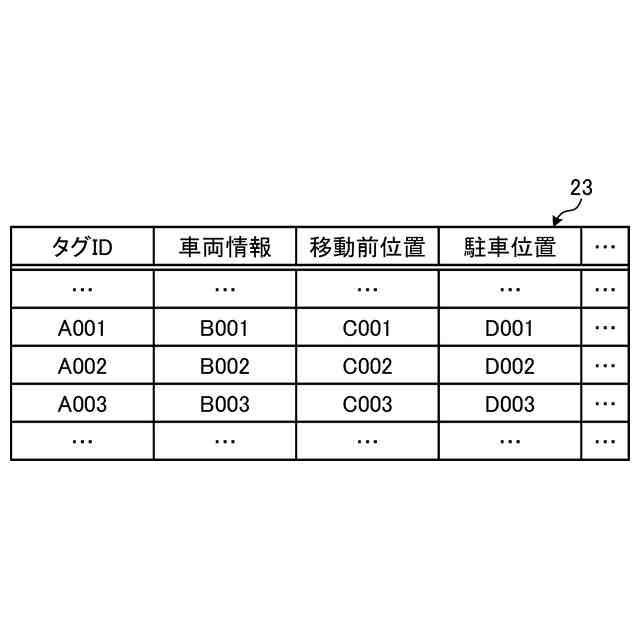

実施形態に係る位置情報記憶部の一例を示す図である。

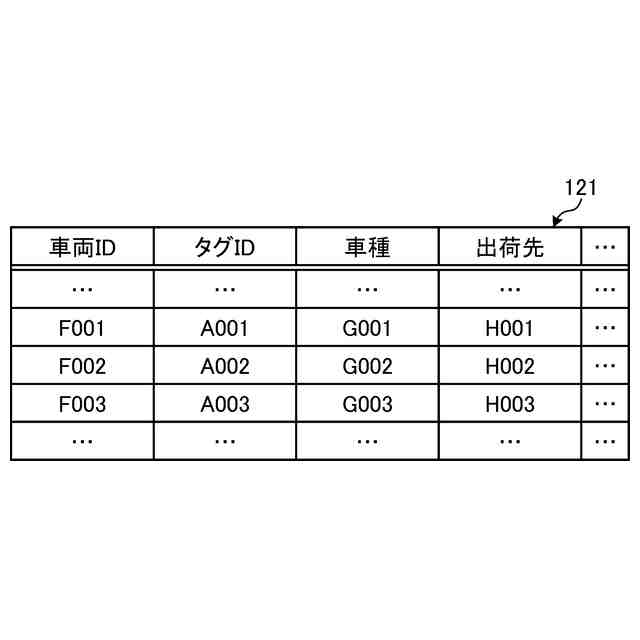

実施形態に係る車両情報記憶部の一例を示す図である。

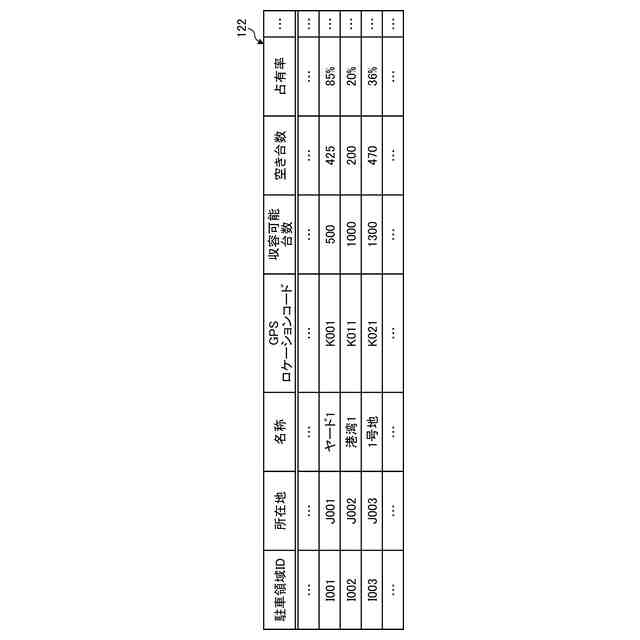

実施形態に係る駐車領域記憶部の一例を示す図である。
実施形態に係る駐車位置記憶部の一例を示す図である。
実施形態に係るユーザインターフェイスを示す図（１）である。
実施形態に係るユーザインターフェイスを示す図（２）である。
実施形態に係る画面表示処理を示す図（１）である。
実施形態に係る画面表示処理を示す図（２）である。
実施形態に係る情報処理の手順を示すフローチャート（１）である。
実施形態に係る情報処理の手順を示すフローチャート（２）である。
変形例に係る駐車管理システムが実行する処理の流れを模式的に示すブロック図である。
変形例に係る情報処理の手順を示すフローチャートである。
情報処理装置の機能を実現するコンピュータの一例を示すハードウェア構成図である。
【発明を実施するための形態】
【００１０】
以下に、本開示の実施形態について図面に基づいて詳細に説明する。なお、以下の実施形態において、同一の部位には同一の符号を付することにより重複する説明を省略する。
（【００１１】以降は省略されています）
