特許ウォッチ

公開番号2025141016
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040727
出願日2024-03-15
発明の名称診断装置、および診断方法
出願人NTN株式会社
代理人弁理士法人深見特許事務所
主分類G06Q 50/06 20240101AFI20250919BHJP(計算;計数)
要約【課題】複数の発電装置の保守管理の効率化を図る。
【解決手段】演算装置102は、物理量に基づいて、複数の風力発電装置20の全ての診断箇所ごとに該診断箇所の異常の度合いを示す異常値を特定し、全ての診断箇所から、異常値が最大異常値である最大異常箇所を特定し、最大異常箇所を含む異常情報を生成し、異常情報を出力する。
【選択図】図1
特許請求の範囲【請求項１】
複数の発電装置の診断装置であって、
前記複数の発電装置の各々には、該発電装置の少なくとも１つの診断箇所の物理量を検出するセンサが設置されており、
前記診断装置は、
演算装置と、
前記複数の発電装置の各々に設置されているセンサからの物理量を取得するインタフェースとを備え、
前記演算装置は、
前記物理量に基づいて、前記複数の発電装置の全ての診断箇所ごとに該診断箇所の異常の度合いを示す異常値を特定し、
前記全ての診断箇所から、異常値が最大異常値である最大異常箇所を特定し、
前記最大異常箇所を含む異常情報を生成し、
前記異常情報を出力する、診断装置。
続きを表示（約 1,000 文字）【請求項２】
前記演算装置は、前記全ての診断箇所ごとの異常値の順位を特定し、
前記異常情報は、前記順位を示す情報を含む、請求項１に記載の診断装置。
【請求項３】
前記演算装置は、前記複数の発電装置ごとの異常値を、該発電装置の少なくとも１つの診断箇所の異常値に基づいて特定し、
前記異常情報は、前記複数の発電装置ごとの異常値の順位を示す情報を含む、請求項１または請求項２に記載の診断装置。
【請求項４】
前記演算装置は、前記複数の発電装置ごとの運転可否を、該発電装置の異常値に基づいて特定し、
前記異常情報は、前記複数の発電装置の各々の運転可否を示す情報を含む、請求項３に記載の診断装置。
【請求項５】
前記演算装置は、前記複数の発電装置ごとの余寿命を、該発電装置の少なくとも１つの診断箇所の異常値に基づいて特定し、
前記異常情報は、前記複数の発電装置ごとの余寿命の順位を示す情報を含む、請求項１または請求項２に記載の診断装置。
【請求項６】
前記演算装置は、
前記全ての診断箇所ごとの異常値に応じて、該診断箇所に対して必要なメンテナンスの必要度を特定し、
前記異常情報は、前記メンテナンスの必要度の順位を示す情報を含む、請求項１または請求項２に記載の診断装置。
【請求項７】
前記異常情報は、前記メンテナンスの見積額および該メンテナンスの開始時期のうち少なくとも１つを含む、請求項６に記載の診断装置。
【請求項８】
前記演算装置は、
前記全ての診断箇所ごとに、過去の所定タイミングの基準物理量を記憶するメモリを備え、
前記演算装置は、
前記全ての診断箇所における前記インタフェースが取得した物理量と、該診断箇所に対応する前記基準物理量との差分値の絶対値を算出し、
前記全ての診断箇所における前記絶対値に基づいて、前記全ての診断箇所ごとの異常値を特定する、請求項１または請求項２に記載の診断装置。
【請求項９】
前記所定タイミングは、ユーザが指定したタイミングである、請求項８に記載の診断装置。
【請求項１０】
前記診断装置は、前記異常情報を生成するごとに該異常情報を記憶するメモリをさらに備え、
前記異常情報は、前記メモリに記憶されている前回作成した前記異常情報を含む、請求項１または請求項２に記載の診断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、診断装置、および診断方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
たとえば、特開２００６－３４２７６６号公報には、風力発電装置の運転状態の診断装置に関する技術が開示されている。この診断装置は、該診断装置が取得した風力発電装置の稼動実績と、予め設定した風力発電設備のメンテナンス条件とを保持する。そして、この診断装置は、この稼動実績がメンテナンスの必要となる稼動量に達しているか否かを判定することにより、メンテナンスの必要性の有無を判定する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３４２７６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、複数の風力発電装置を一括して監視する構成が考えられる。しかしながら、従来の診断装置の監視対象は、１台の風力発電装置のみであった。したがって、複数の風力発電装置の保守管理の効率化を図ることができないという問題が生じ得る。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、複数の発電装置の保守管理の効率化を図ることである。
【課題を解決するための手段】
【０００６】
本開示の診断装置は、複数の発電装置の診断装置である。複数の発電装置の各々には、該発電装置の少なくとも１つの診断箇所の物理量を検出するセンサが設置されている。診断装置は、演算装置と、複数の発電装置の各々に設置されているセンサからの物理量を取得するインタフェースとを備える。演算装置は、物理量に基づいて、複数の発電装置の全ての診断箇所ごとに該診断箇所の異常の度合いを示す異常値を特定する。演算装置は、全ての診断箇所から、異常値が最大異常値である最大異常箇所を特定する。演算装置は、最大異常箇所を含む異常情報を生成する。演算装置は、異常情報を出力する。
【０００７】
本開示の診断方法は、複数の発電装置の診断方法である。複数の発電装置の各々には、該発電装置の少なくとも１つの診断箇所の物理量を検出するセンサが設置されている。診断方法は、複数の発電装置の各々に設置されているセンサからの物理量を取得することを備える。診断方法は、物理量に基づいて、複数の発電装置の全ての診断箇所ごとに該診断箇所の異常の度合いを示す異常値を特定することを備える。診断方法は、全ての診断箇所から、異常値が最大異常値である最大異常箇所を特定することを備える。診断方法は、最大異常箇所を含む異常情報を生成することを備える。診断方法は、異常情報を出力することを備える。
【発明の効果】
【０００８】
本開示によれば、複数の発電装置の保守管理の効率化を図ることができる。
【図面の簡単な説明】
【０００９】

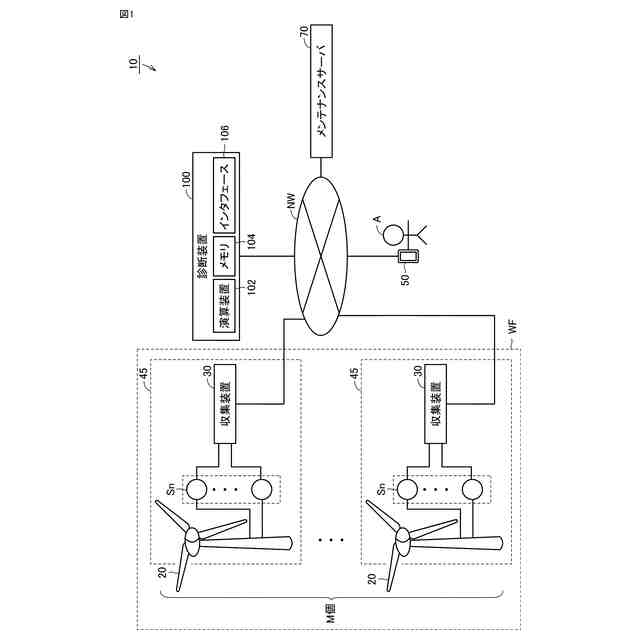

本実施の形態の管理システムの構成例を示す図である。

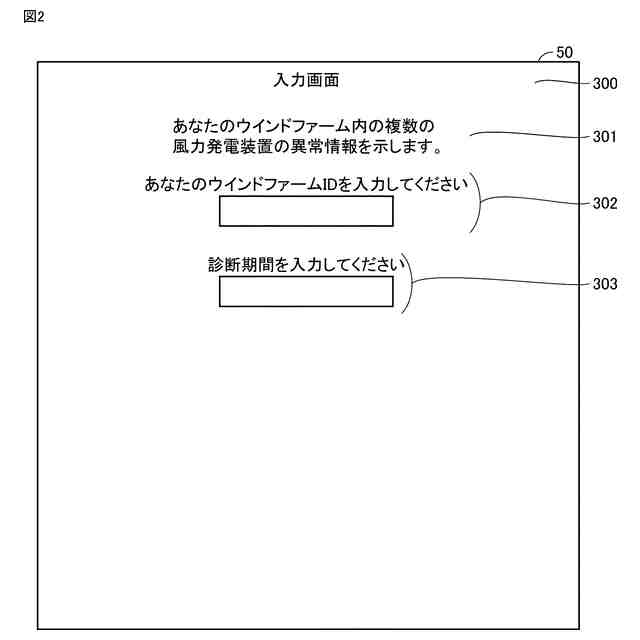

入力画面の一例を示す図である。

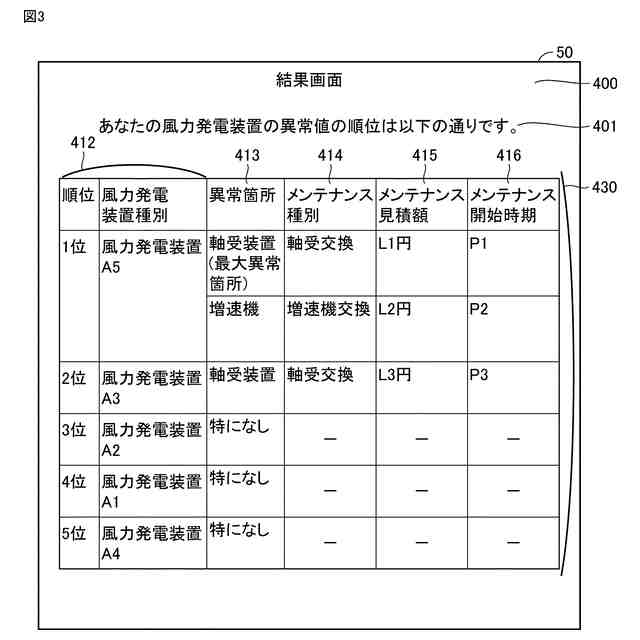

結果画面の一例を示す図である。

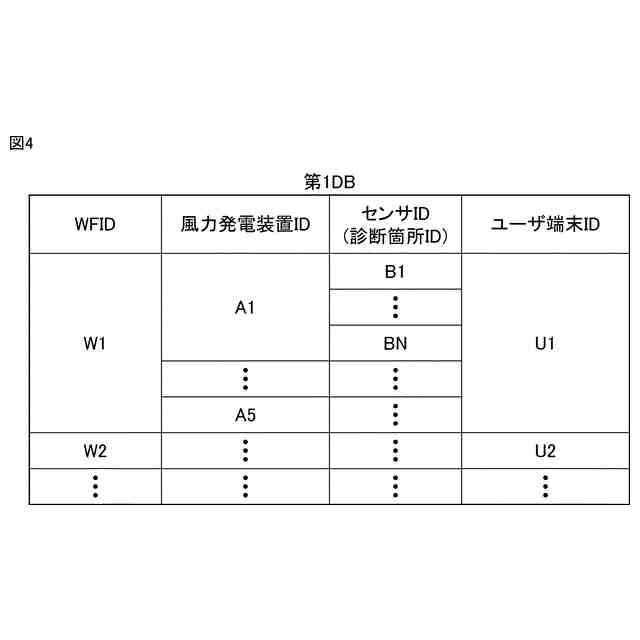

第１ＤＢの一例を示す図である。

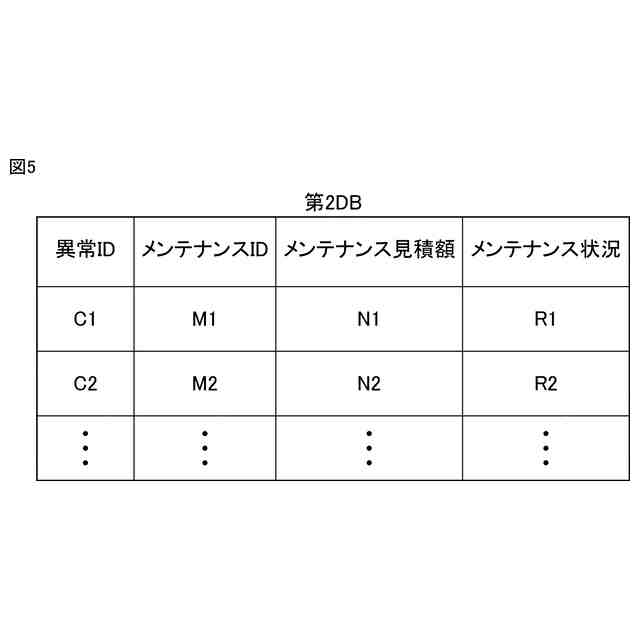

第２ＤＢの一例を示す図である。

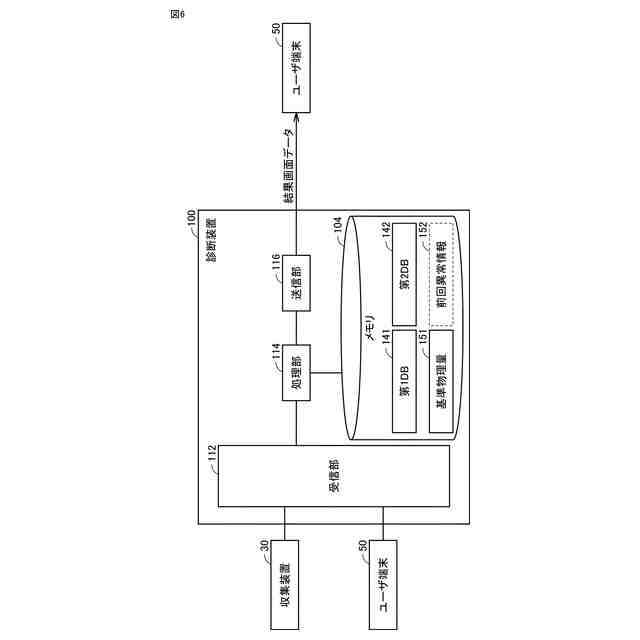

診断装置の機能ブロック図である。

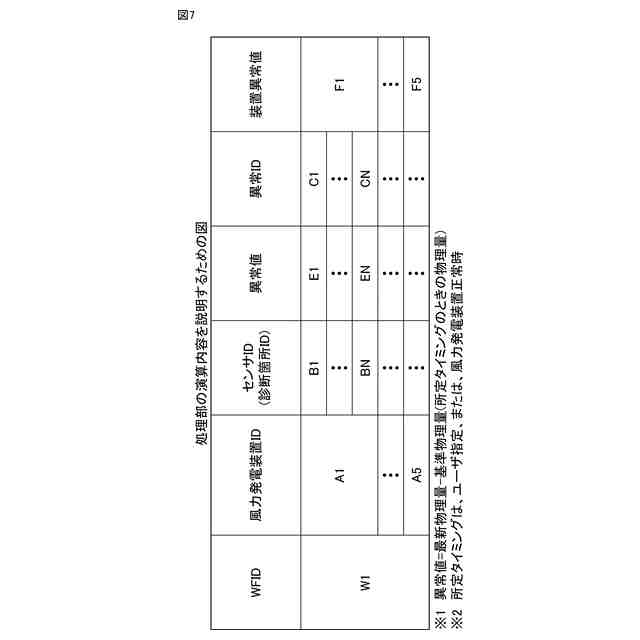

処理部の演算内容を説明するための図である。

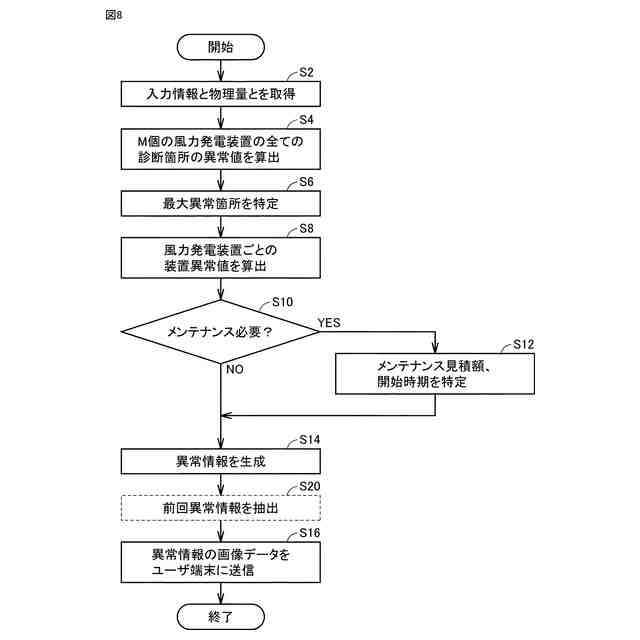

診断装置の主な処理を示すフローチャートである。

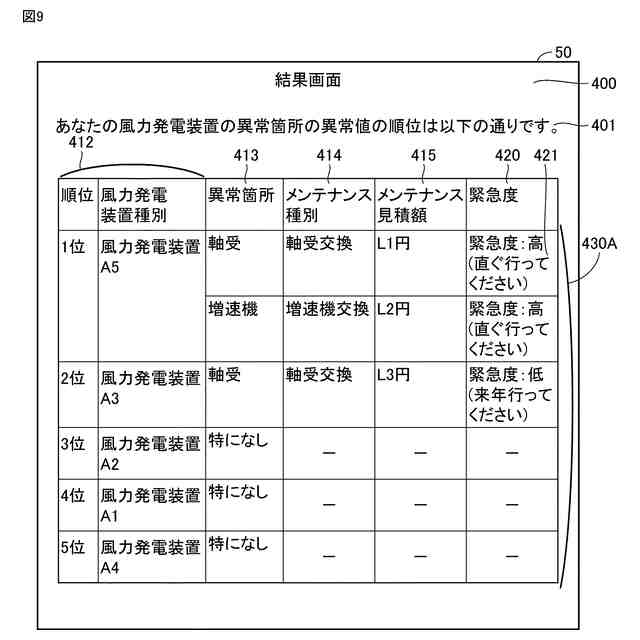

他の結果画面の一例を説明するための図である。
他の結果画面の一例を説明するための図である。
他の結果画面の一例を説明するための図である。
他の結果画面の一例を説明するための図である。
他の結果画面の一例を説明するための図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について図面を参照しつつ説明する。なお、以下の図面において同一または相当する部分には同一の参照番号を付し、その説明は繰り返さない。
（【００１１】以降は省略されています）
