公開番号2025140981
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040658
出願日2024-03-15
発明の名称ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人酒井国際特許事務所
主分類G11B 5/596 20060101AFI20250919BHJP(情報記憶)
要約【課題】一つの実施形態は、ライト処理を高速化できるディスク装置を提供することを目的とする。
【解決手段】一つの実施形態によれば、ヘッドとディスクとコントローラとを有するディスク装置が提供される。ディスクは、少なくとも1つのバンドを含む。コントローラは、少なくとも1つのバンドのそれぞれにおいて目標トラックに隣接するトラックに部分的に重複させながら目標トラックをライトする場合に、少なくとも一部の円周位置範囲においてバンドの先頭側のトラックピッチが他のトラックピッチより大きくなるように、バンドに複数のトラックをライトする。
【選択図】図1
特許請求の範囲【請求項１】
ヘッドと、
少なくとも１つのバンドを含むディスクと、
前記少なくとも１つのバンドのそれぞれにおいて目標トラックに隣接するトラックに部分的に重複させながら前記目標トラックをライトする場合に、少なくとも一部の円周位置範囲において前記バンドの先頭側のトラックピッチが他のトラックピッチより大きくなるように、前記バンドに複数のトラックをライトするコントローラと、
を備えたディスク装置。
続きを表示（約 1,500 文字）【請求項２】
前記コントローラは、
第１のトラック及び第２のトラック間のトラックピッチを前記第２のトラック及び第３のトラック間のトラックピッチより大きくするトラック配置になるように、前記バンド内に前記第１のトラック、前記第２のトラック、前記第３のトラックをそれぞれライトする
請求項１に記載のディスク装置。
【請求項３】
前記コントローラは、
第１のオフトラックスライスを用いて前記第１のトラックをライトし、第２のオフトラックスライスを用いて前記第２のトラック、前記第３のトラックをそれぞれライトする
請求項２に記載のディスク装置。
【請求項４】
前記第１のオフトラックスライスは、前記第２のオフトラックスライスより大きい
請求項３に記載のディスク装置。
【請求項５】
第１の円周位置範囲において前記バンドの先頭側のトラックピッチが他のトラックピッチより大きくなり第２の円周位置範囲において前記バンドの先頭側のトラックピッチが他のトラックピッチと均等になるように、前記バンド内に第１のトラック、第２のトラック、第３のトラックをそれぞれライトする
請求項１に記載のディスク装置。
【請求項６】
前記コントローラは、
前記第１の円周位置範囲において前記第１のトラックが隙間を介して前記第３のトラックに径方向に隣接し、前記第２の円周位置範囲において前記第１のトラックが前記第２のトラックを介して前記第３のトラックに径方向に隣接するように、前記バンド内に前記第１のトラック、前記第２のトラック、前記第３のトラックをそれぞれライトする
請求項５に記載のディスク装置。
【請求項７】
前記コントローラは、
前記第２の円周位置範囲において前記第１のトラック及び前記第２のトラック間のトラックピッチが前記第２のトラック及び前記第３のトラック間のトラックピッチより大きくなるように、前記バンド内に前記第１のトラック、前記第２のトラック、前記第３のトラックをそれぞれライトする
請求項６に記載のディスク装置。
【請求項８】
前記コントローラは、
前記第１の円周位置範囲において第１のオフトラックスライスを用いて前記第１のトラックをライトし、前記第２の円周位置範囲において第２のオフトラックスライスを用いて前記第１のトラックをライトし、前記第１の円周位置範囲及び前記第２の円周位置範囲において前記第２のオフトラックスライスを用いて前記第２のトラック及び前記第３のトラックをそれぞれライトする
請求項６に記載のディスク装置。
【請求項９】
前記コントローラは、
前記第１のトラック、前記第２のトラック、前記第３のトラックを含む前記バンドの半径位置に応じて、前記第１のトラック及び前記第２のトラック間のトラックピッチを前記第２のトラック及び前記第３のトラック間のトラックピッチより大きくするトラック配置の実施又は非実施を、前記少なくとも１つのバンドのそれぞれについて選択可能である
請求項２に記載のディスク装置。
【請求項１０】
前記コントローラは、
前記第１のトラック、前記第２のトラック、前記第３のトラックを含む前記バンドの半径位置に応じて、前記第２のトラックの円周方向における使用範囲の制限の実施又は非実施を、前記少なくとも１つのバンドのそれぞれについて選択可能である
請求項５に記載のディスク装置。

発明の詳細な説明【技術分野】
【０００１】
本実施形態は、ディスク装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ディスク装置では、複数のバンドを含むディスクの各バンドにおいて目標トラックに隣接するトラックに部分的に重複させながら目標トラックをライトすることがある。ディスク装置では、目標トラックをライトするライト処理を高速化することが望まれる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第８８６７１６１号明細書
米国特許第８７２４２４８号明細書
米国特許第９２８１００８号明細書
米国特許第９９７２３５３号明細書
米国特許出願公開第２０１３／００５７９７８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一つの実施形態は、ライト処理を高速化できるディスク装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
一つの実施形態によれば、ヘッドとディスクとコントローラとを有するディスク装置が提供される。ディスクは、少なくとも１つのバンドを含む。コントローラは、少なくとも１つのバンドのそれぞれにおいて目標トラックに隣接するトラックに部分的に重複させながら目標トラックをライトする場合に、少なくとも一部の円周位置範囲においてバンドの先頭側のトラックピッチが他のトラックピッチより大きくなるように、バンドに複数のトラックをライトする。
【図面の簡単な説明】
【０００６】
第１の実施形態にかかるディスク装置の構成を示す図。

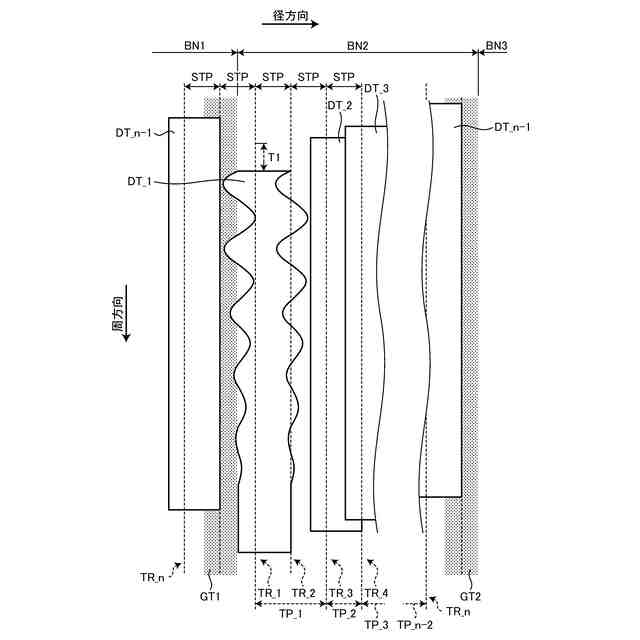

第１の実施形態におけるデータトラックの構成を示す図。

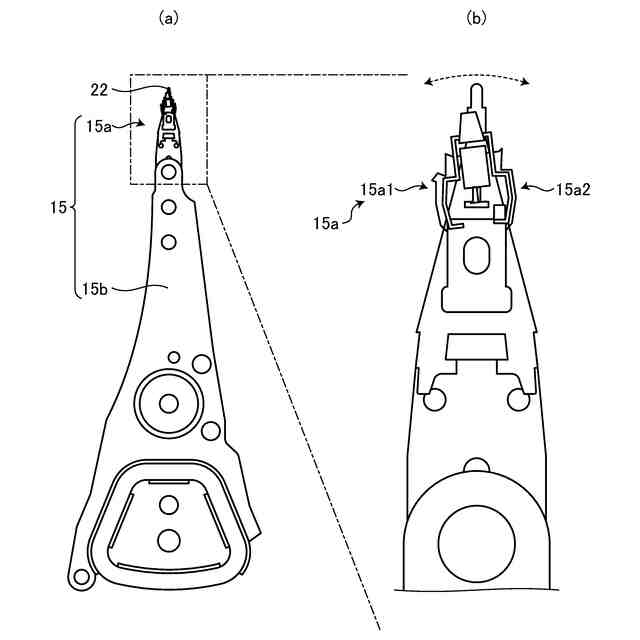

第１の実施形態におけるアクチュエータアーム及びヘッドの構成を示す図。

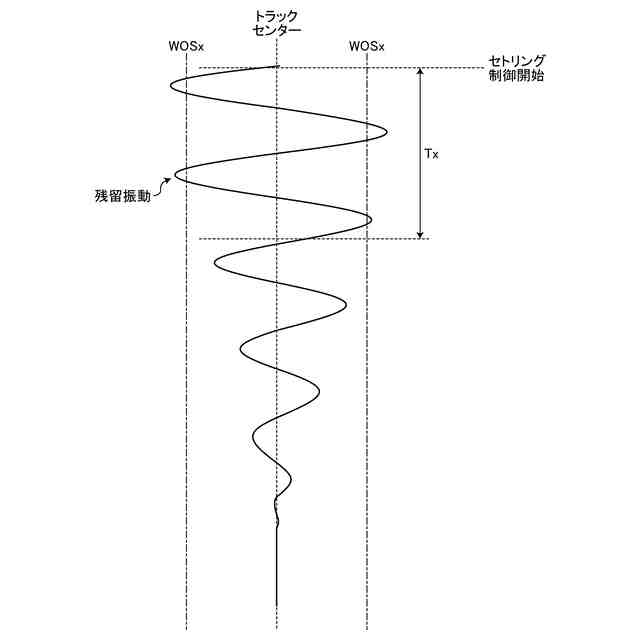

第１の実施形態における待ち時間を示す図。
第１の実施形態にかかるディスク装置の動作を示すフローチャート。

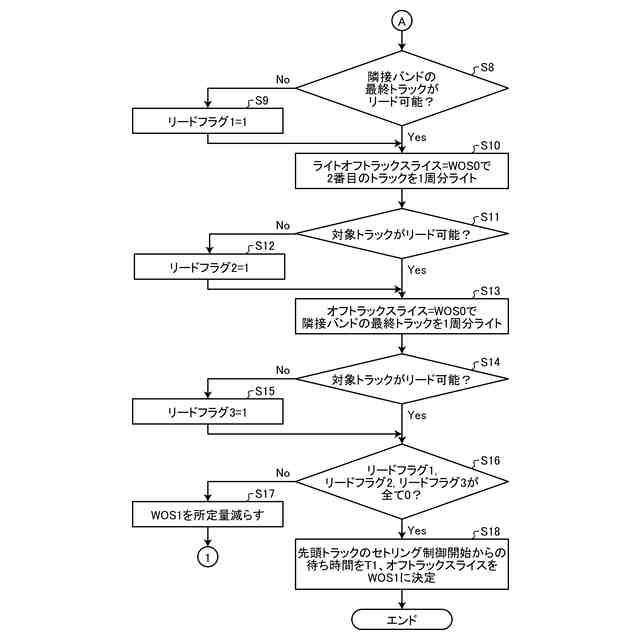

第１の実施形態にかかるディスク装置の動作を示すフローチャート。

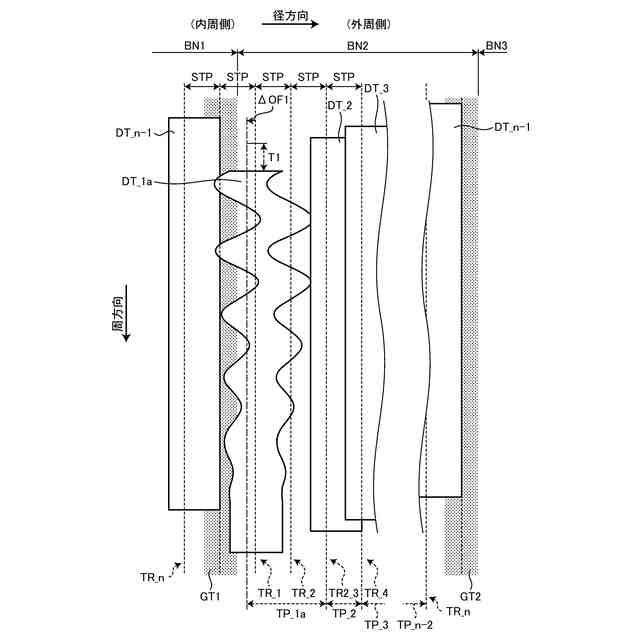

第２の実施形態にかかるデータトラックの構成を示す図。

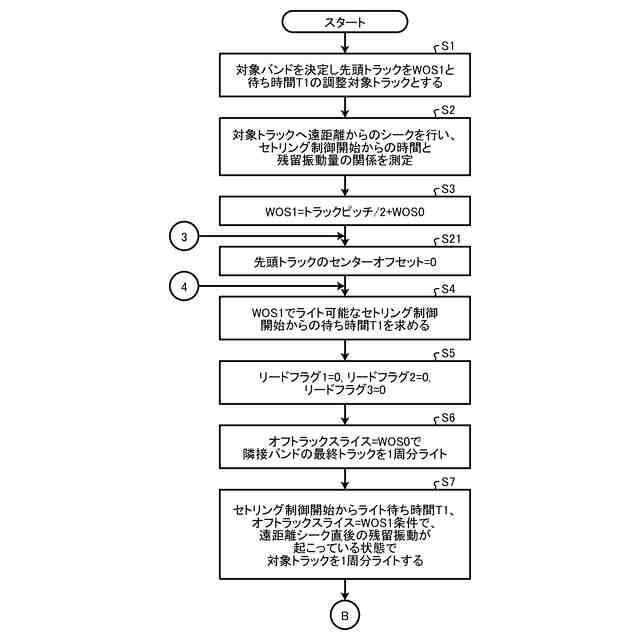

第２の実施形態にかかるディスク装置の動作を示すフローチャート。

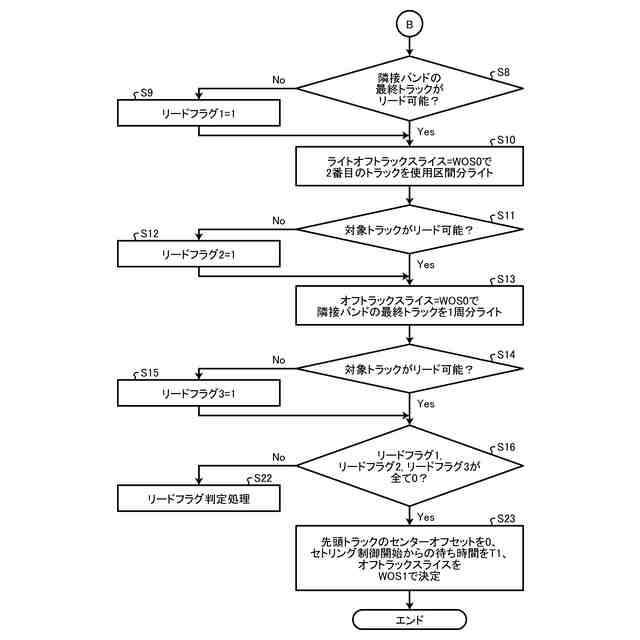

第２の実施形態にかかるディスク装置の動作を示すフローチャート。
第２の実施形態におけるリードフラグ判定処理を示す図。
第３の実施形態にかかるデータトラックの構成を示す図。
第３の実施形態における待ち時間を示す図。
第３の実施形態にかかるディスク装置の動作を示すフローチャート。
第３の実施形態にかかるディスク装置の動作を示すフローチャート。
第４の実施形態にかかるデータトラックの構成を示す図。
第４の実施形態にかかるディスク装置の動作を示すフローチャート。
第４の実施形態にかかるディスク装置の動作を示すフローチャート。
第４の実施形態におけるリードフラグ判定処理を示す図。
第５の実施形態にかかるデータトラックの構成を示す図。
第５の実施形態にかかるディスク装置の動作を示すフローチャート。
第５の実施形態にかかるディスク装置の動作を示すフローチャート。
第６の実施形態にかかるデータトラックの構成を示す図。
第６の実施形態にかかるディスク装置の動作を示すフローチャート。
第６の実施形態にかかるディスク装置の動作を示すフローチャート。
第６の実施形態におけるリードフラグ判定処理を示す図。
【発明を実施するための形態】
【０００７】
以下に添付図面を参照して、実施形態にかかるディスク装置を詳細に説明する。なお、これらの実施形態により本発明が限定されるものではない。
【０００８】
（第１の実施形態）
第１の実施形態にかかるディスク装置は、複数のバンドを含むディスクの各バンドにおいて目標トラックに隣接するトラックに部分的に重複させながら目標トラックをライトするが、目標トラックをライトするライト処理を高速化するための工夫が施される。
【０００９】
第１の実施形態にかかるディスク装置１について図１を用いて説明する。図１は、ディスク装置１の構成を示す図である。
【００１０】
ディスク装置１は、ヘッド２２でディスク１１に情報を記録する装置であり、例えば、磁気ディスク装置であってもよいし、光ディスク装置であってもよい。具体的には、ディスク装置１は、ディスク１１、スピンドルモータ１２、モータドライバ２１、ヘッド２２、アクチュエータアーム１５、ボイスコイルモータ（ＶＣＭ）１６、ランプ２３、ヘッドアンプ２４、リードライトチャネル（ＲＷＣ）２５、ハードディスクコントローラ（ＨＤＣ）３１、バッファメモリ２９、及び制御部２６を備える。
（【００１１】以降は省略されています）
