TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025137526
公報種別
公開特許公報(A)
公開日
2025-09-19
出願番号
2025114260,2021566176
出願日
2025-07-07,2020-05-08
発明の名称
双性イオン荷電共重合体膜
出願人
トラスティーズ オブ タフツ カレッジ
代理人
個人
主分類
C08F
220/22 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】優れた汚損耐性及び塩素耐性、ならびに阻止特性を有する膜を作製し得る共重合体を提供する。
【解決手段】3種類の単量体単位:疎水性単量体単位、双性イオン性単量体単位、及び荷電またはイオン化可能単量体単位を含む直鎖状/ランダム/統計共重合体を開示する。また、その分離選択層が本明細書に開示される共重合体からなる複合薄膜、及びその使用方法も提供する。
【選択図】なし
特許請求の範囲
【請求項1】
複数の双性イオン性単量体単位、複数の荷電/イオン化可能単量体単位、及び複数の疎水性単量体単位を含む共重合体。
発明の詳細な説明
【関連出願の相互参照】
【0001】
本出願は、2019年5月10日に出願された米国仮出願第62/846,014号の利益を主張し、その内容は、その全体が参照により本明細書に援用される。
続きを表示(約 1,500 文字)
【政府の支援】
【0002】
本発明は、国立科学財団によって授与された助成金1508049及び1553661の下で政府の支援を受けてなされた。政府は本発明において一定の権利を有する。
【背景技術】
【0003】
ナノ濾過(NF)膜は、有効孔径約1nmで規定される。それらは通常、軟水化などの用途で水及び廃水流から二価の塩を除去するために使用される。今日、市場に出回っているほとんどすべての市販のNF膜は、界面重合によって調製された架橋ポリアミド分離選択層を備えている。この分離選択層の化学的性質は何十年にもわたって使用されており、その結果、これらの市販の膜は非常によく最適化されており、望ましい二価の塩の阻止とともに適度に高い透水性を提供する。
【0004】
しかしながら、ポリアミド分離選択層には、汚損耐性及び塩素耐性の欠如など、化学構造に固有の重大な制限もある。近年、その親水性と汚損耐性により、双性イオンが膜分野で広範な研究を引き付けている。双性イオン性両親媒性共重合体(ZAC)は、自己組織化して微細構造を作成することが記されている。また、ZACを膜分離選択層として使用すると、有効孔径が約1~2nmの汚損耐性膜を実現することができる。これらの膜は、塩素耐性が高いことも示された。
【0005】
しかしながら、これらの膜の重要な特徴は、膜分離選択層の全体的な中性的化学的性質のために、それらが比較的低い塩阻止率を示したことであった。したがって、ZACは、有望な汚損耐性及び塩素耐性、ならびにNF膜に近い有効孔径を提供する一方で、それらの阻止特性では、ほとんどの応用において市販のNF膜を置き換えるには不十分である。したがって、前述の欠点を有さない高性能膜を開発する必要がある。
【発明の概要】
【課題を解決するための手段】
【0006】

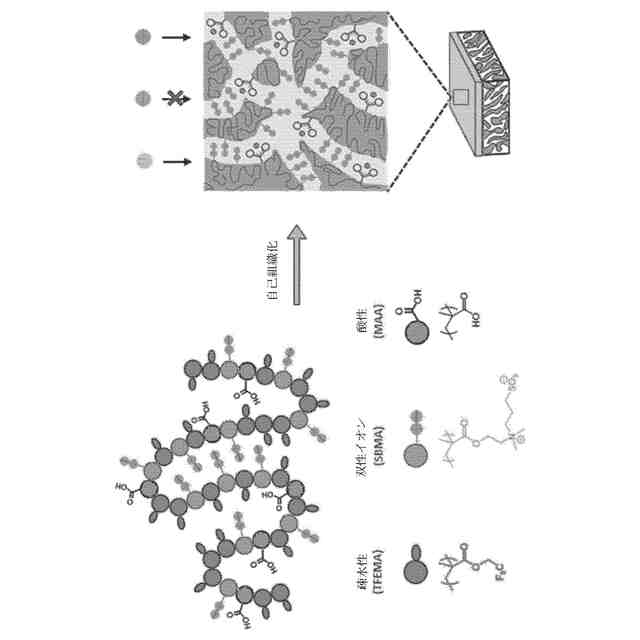

本明細書において、3種類の単量体単位:疎水性単量体単位、双性イオン性単量体単位、及び荷電またはイオン化可能単量体単位のそれぞれを、複数含む共重合体を提供する。好ましくは、共重合体は、直鎖状、統計、もしくはランダム共重合体、またはそれらのすべてである。その分離選択層がこれらの共重合体からなる、複合薄膜も提供する。これらの膜は、水処理、軟水化、廃水処理、ならびに水溶液中の有機分子の分離及び精製を含むがこれらに限定されない、いくつかの水性分離に使用することができる。これらの共重合体の化学的性質により、膜は、塩素による化学的劣化に対する耐性の向上、及び汚損に対する強力な耐性を示す。
【0007】
一態様では、本明細書において、複数の双性イオン性単量体単位、複数の荷電/イオン化可能単量体単位、及び複数の疎水性単量体単位を含む共重合体を提供する。
【0008】
さらに別の態様では、本明細書において、多孔質支持体を含む複合薄膜、及び多孔質支持体の細孔サイズが重合体材料の薄膜の有効孔径よりも大きい、重合体材料の薄膜を提供する。
【0009】
別の態様では、本明細書において、異なるサイズの複数の非荷電有機分子を含む溶液を本明細書に開示する複合薄膜と接触させることを含む、サイズに基づいた選択方法または除去方法を提供する。
【0010】
さらに別の態様では、本明細書において、複数の塩を含む溶液を本明細書中で開示する複合薄膜と接触させることを含む、電荷に基づいた選択方法または除去方法を提供する。
【図面の簡単な説明】

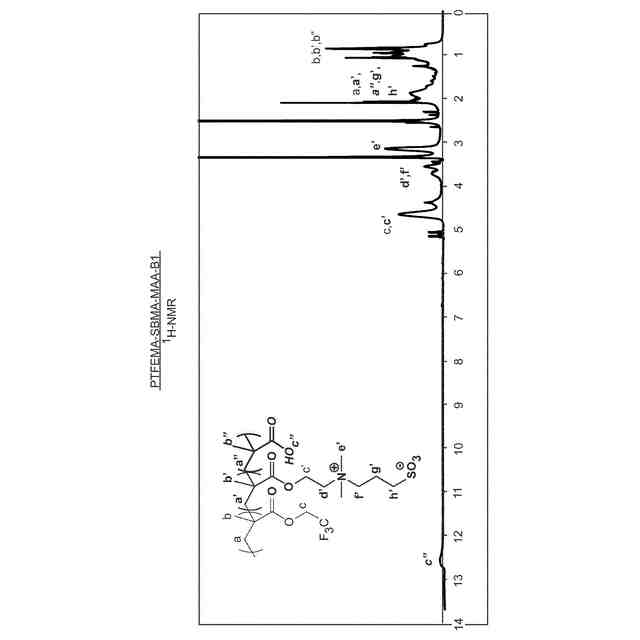

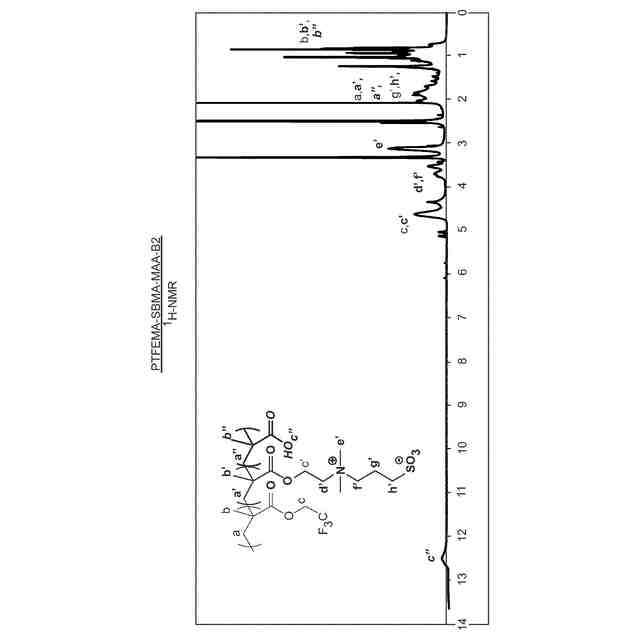

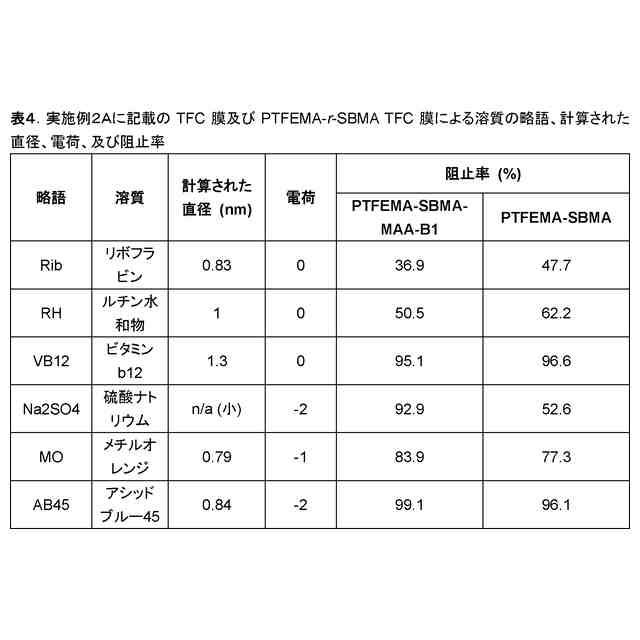

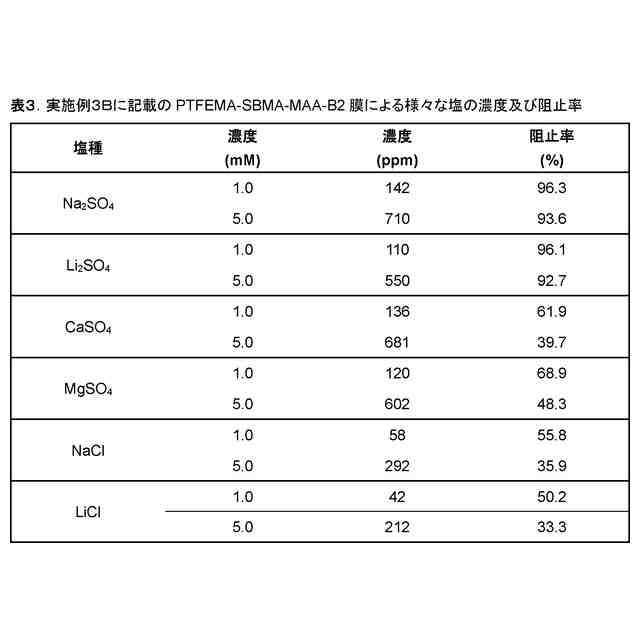

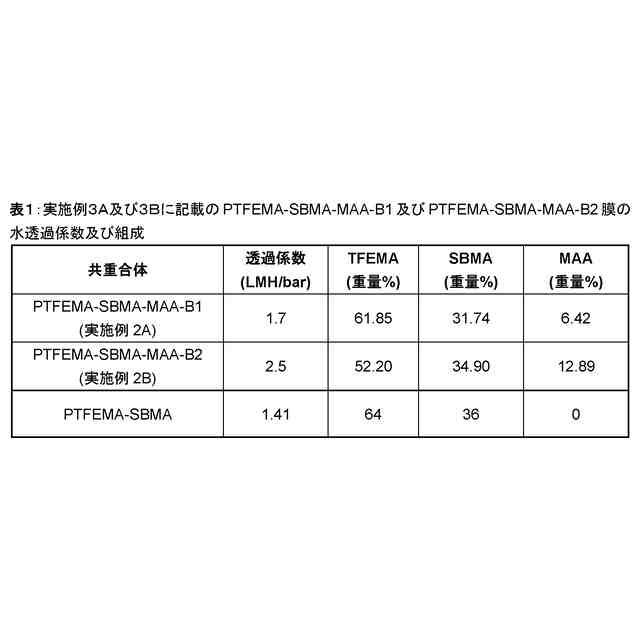

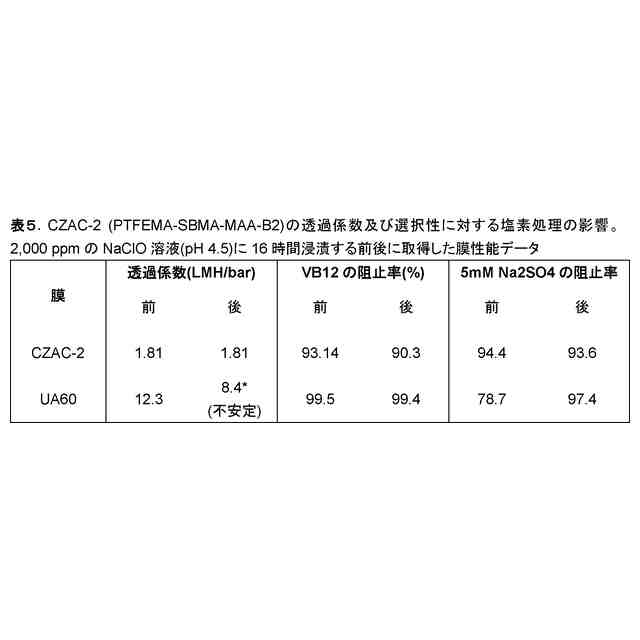

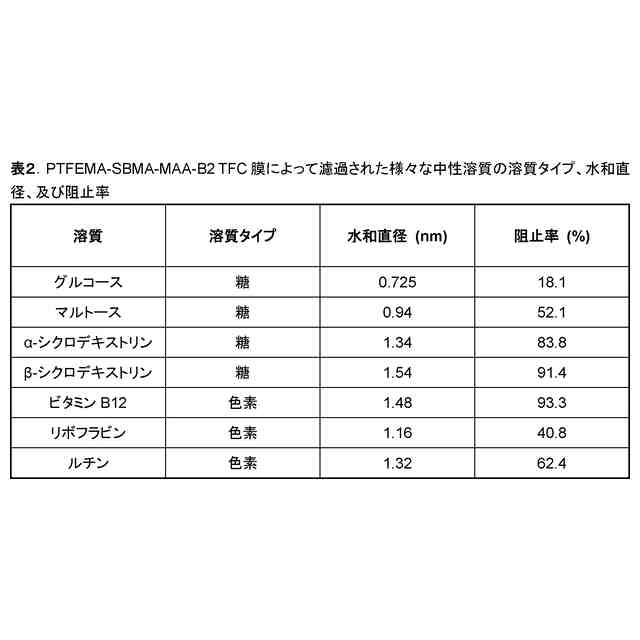

(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
東ソー株式会社
摺動部材
4か月前
東ソー株式会社
ゴム組成物
4か月前
株式会社カネカ
硬化性組成物
2か月前
ユニチカ株式会社
透明シート
1か月前
東レ株式会社
熱硬化性樹脂組成物
1か月前
ユニチカ株式会社
ビスマレイミド
3か月前
住友精化株式会社
吸水剤の製造方法
7日前
東レ株式会社
ポリエステルフィルム
1日前
東レ株式会社
ポリエステルフィルム
2か月前
東レ株式会社
引抜成形品の製造方法
1か月前
東ソー株式会社
樹脂組成物および蓋材
15日前
花王株式会社
樹脂組成物
2か月前
東ソー株式会社
樹脂組成物および蓋材
15日前
東レ株式会社
ポリオレフィン微多孔膜
1か月前
愛知電機株式会社
加熱処理設備
3か月前
日本特殊陶業株式会社
樹脂成形体
7日前
アイカ工業株式会社
光硬化性樹脂組成物
3か月前
株式会社コバヤシ
光硬化性組成物
1か月前
株式会社カネカ
硬化性組成物
1か月前
富士フイルム株式会社
組成物
3か月前
株式会社カネカ
硬化性組成物
7日前
株式会社大阪ソーダ
熱可塑性材料用組成物
2か月前
株式会社クラレ
水性エマルジョン及び接着剤
2か月前
アキレス株式会社
燻蒸用生分解性樹脂シート
1か月前
東ソー株式会社
温度応答性ビーズの製造方法
9日前
株式会社村田製作所
樹脂組成物
1か月前
東亞合成株式会社
硬化性組成物
2か月前
株式会社クラベ
耐摩耗性絶縁組成物及び電線
4か月前
伯東株式会社
ビニル化合物中の重合防止方法
1か月前
株式会社イーテック
組成物
1か月前
株式会社イーテック
組成物
1か月前
東レ株式会社
プリプレグおよびその製造方法。
2か月前
株式会社リコー
炭素繊維含有樹脂組成物
1か月前
東ソー株式会社
導電性高分子溶液及びその用途
1か月前
東ソー株式会社
末端変性ポリマー及び光学素子
1か月前
東レ株式会社
二軸配向ポリプロピレンフィルム
4か月前
続きを見る
他の特許を見る
