公開番号2025135729
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033661
出願日2024-03-06
発明の名称プロジェクターの設置方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 5/74 20060101AFI20250911BHJP(電気通信技術)
要約【課題】プロジェクターを正しい設置位置に設置することが容易になるプロジェクターの設置方法を提供する。
【解決手段】プロジェクター3の設置方法は、サーバーが、投写画像を投写するプロジェクター3の設置位置を示す設置位置情報を取得することと、サーバーが、投写画像が投写される投写領域の位置を示す投写位置情報を取得することと、サーバーが、投写領域の大きさを示す投写サイズ情報を取得することと、サーバーが、設置位置情報と投写位置情報と投写サイズ情報とに基づいて決定されるプロジェクター3の設定情報を取得することと、プロジェクター3が、サーバーから設定情報を取得することと、プロジェクター3が、サーバーから案内画像Pgを取得して、案内画像Pgを表示することと、を含む。
【選択図】図15
特許請求の範囲【請求項１】
サーバーが、投写画像を投写するプロジェクターの設置位置を示す第１情報を取得することと、
前記サーバーが、前記投写画像が投写される投写領域の位置を示す第２情報を取得することと、
前記サーバーが、前記投写領域の大きさを示す第３情報を取得することと、
前記サーバーが、前記第１情報と前記第２情報と前記第３情報とに基づいて決定される前記プロジェクターの設定情報を取得することと、
前記プロジェクターが、前記サーバーから前記設定情報を取得することと、
前記プロジェクター及び端末装置の少なくとも一方が、前記サーバーから前記第１情報を取得し、前記第１情報に基づいて前記設置位置を案内する第１画像を表示することと、を含む、
プロジェクターの設置方法。
続きを表示（約 570 文字）【請求項２】
請求項１に記載のプロジェクターの設置方法であって、
前記端末装置が前記第１画像を表示することは、
前記端末装置が、前記設置位置を含む空間が撮像された第１撮像画像を取得することと、
前記端末装置が、前記第１撮像画像に前記設置位置を示す第２画像を重畳して表示することと、を含む、
プロジェクターの設置方法。
【請求項３】
請求項１又は２に記載のプロジェクターの設置方法であって、
前記設置位置が天井である場合に、前記第１画像は、前記プロジェクターを天井に設置するための接続装置の取り付け位置を案内する、
プロジェクターの設置方法。
【請求項４】
請求項１又は２に記載のプロジェクターの設置方法であって、
前記プロジェクターが前記第１画像を表示することは、
前記プロジェクターが、補正用画像を投写することと、
前記プロジェクターが、前記補正用画像が撮像された第２撮像画像を取得することと、
前記プロジェクターが、前記第２撮像画像に基づいて、前記設定情報を補正することと、
前記プロジェクターが、補正された前記設定情報を用いて前記第１画像を投写することと、を含む、
プロジェクターの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターの設置方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、プロジェクターの設定を簡便にする設定方法が記載されている。この特許文献１において、ユーザーは、プロジェクターの発注に先立ち、情報処理装置によって表示されるシミュレーション画像において、プロジェクターの位置と、投写面の位置と、投写画像の大きさとを指定する。情報処理装置は、指定されたこれらの情報に基づいて、設定データベースから設定情報を取得する。情報処理装置は、プロジェクターの発注を受け付ける発注システムに発注がなされたことを契機として、発注システムに設定情報を送信する。
【０００３】
発注システムは、情報処理装置から設定情報を受信し、ユーザーに発送されるプロジェクターに、設定情報を出力する。そして、プロジェクターは、この設定情報を記憶した状態でユーザーに発送される。この設定方法によれば、プロジェクターを受け取ったユーザーは、自身で設定をしなくてもよくなるため、プロジェクターを簡便に使用することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１１９０９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、発注前に指定したプロジェクターの位置をユーザーが忘れてしまったり、位置を指定したユーザーとは異なるユーザーがプロジェクターを設置したりする場合に、プロジェクターが正しい位置に設置されない恐れがある。この場合、プロジェクターに記憶されている設定情報に基づいて投写を行うと、投写画像は、指定した位置とは異なる位置に、指定した大きさとは異なる大きさで投写されてしまう。
【課題を解決するための手段】
【０００６】
プロジェクターの設置方法は、サーバーが、投写画像を投写するプロジェクターの設置位置を示す第１情報を取得することと、前記サーバーが、前記投写画像が投写される投写領域の位置を示す第２情報を取得することと、前記サーバーが、前記投写領域の大きさを示す第３情報を取得することと、前記サーバーが、前記第１情報と前記第２情報と前記第３情報とに基づいて決定される前記プロジェクターの設定情報を取得することと、前記プロジェクターが、前記サーバーから前記設定情報を取得することと、前記プロジェクター及び端末装置の少なくとも一方が、前記サーバーから前記第１情報を取得し、前記第１情報に基づいて前記設置位置を案内する第１画像を表示することと、を含む。
【図面の簡単な説明】
【０００７】
シミュレーションシステムの概略構成を示す構成図。
端末装置の概略構成を示すブロック図。
サーバーの概略構成を示すブロック図。

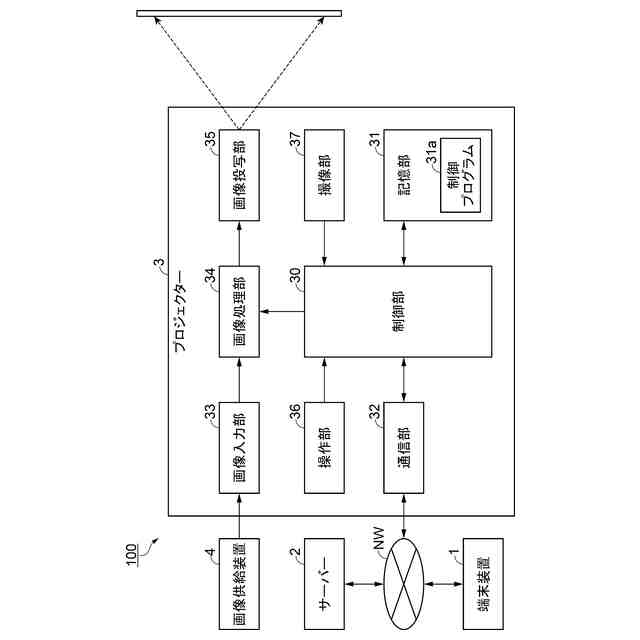

プロジェクターの概略構成を示すブロック図。

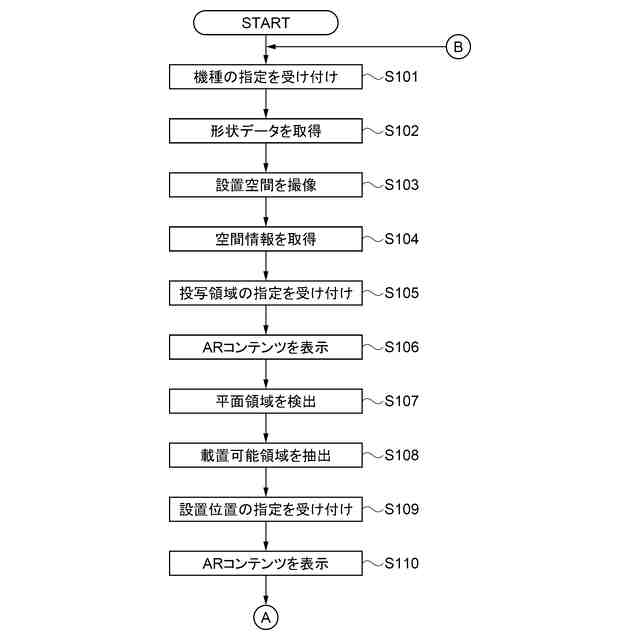

設定情報を決定する際の端末装置の動作を示すフローチャート。

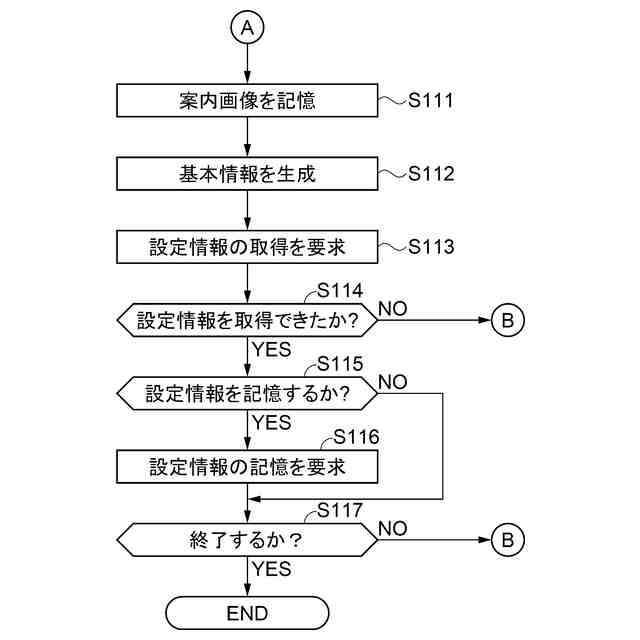

設定情報を決定する際の端末装置の動作を示すフローチャート。

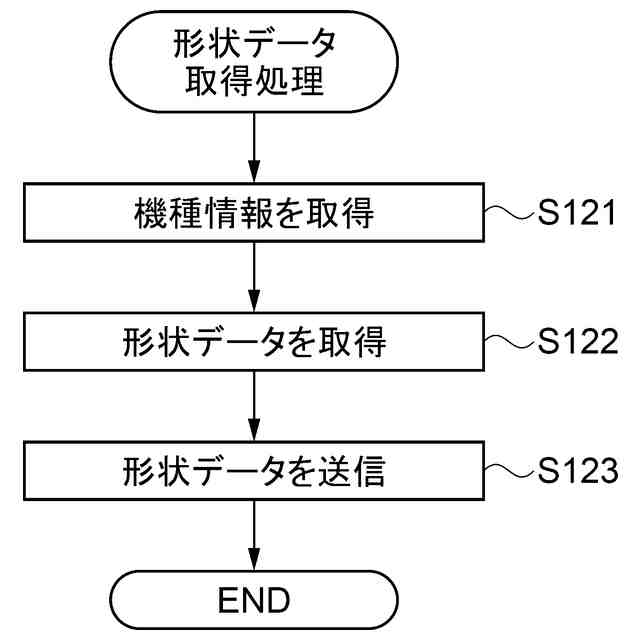

サーバーによる形状データ取得処理を説明するためのフローチャート。

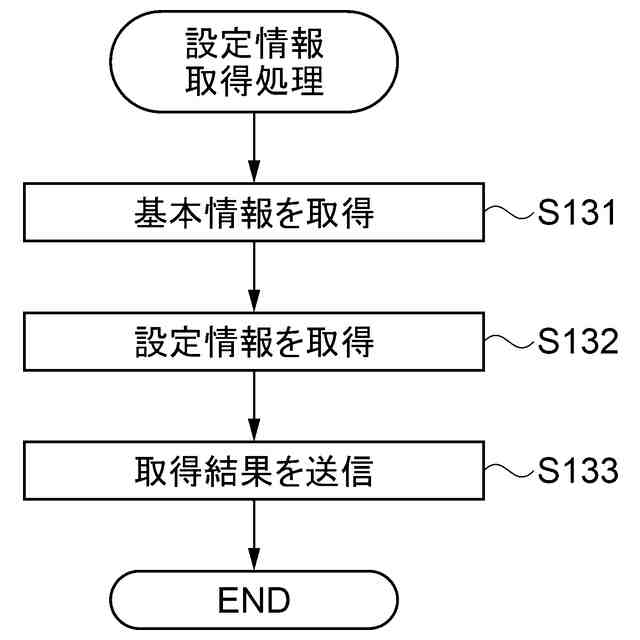

サーバーによる設定情報取得処理を説明するためのフローチャート。
サーバーによる設定情報記憶処理を説明するためのフローチャート。
プロジェクターの設置空間を示す図。
端末装置の端末表示部を示す図。
端末装置の端末表示部を示す図。
端末装置の端末表示部を示す図。
端末装置の端末表示部を示す図。
プロジェクターを設置する際の設置空間を示す図。
初期設定処理におけるプロジェクターの動作を示すフローチャート。
プロジェクターの設置空間を示す図。
プロジェクターの設置空間を示す図。
プロジェクターの設置空間を示す図。
設置位置を確認する際の端末装置の動作を示すフローチャート。
プロジェクターの設置空間を示す図。
端末装置の端末表示部を示す図。
変形例に係る端末装置の端末表示部を示す図。
変形例に係るプロジェクターの動作を示すフローチャート。
【発明を実施するための形態】
【０００８】
１．実施形態
以下、本実施形態のシミュレーションシステム１００について、図面を参照して説明する。

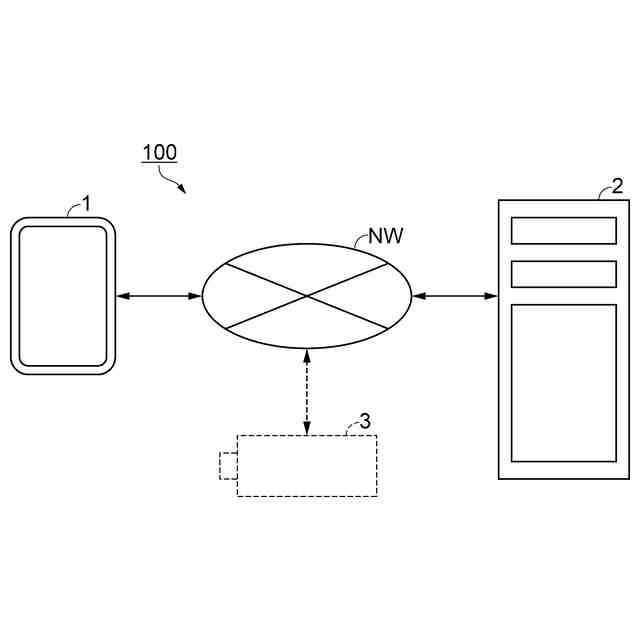

図１は、シミュレーションシステム１００の概略構成を示す構成図である。
図１に示すように、シミュレーションシステム１００は、互いにインターネット等のネットワークＮＷに接続された端末装置１及びサーバー２を含む。シミュレーションシステム１００は、プロジェクター３を使用予定のユーザーにより、プロジェクター３の設置前、例えば、プロジェクター３の購入前に利用され得る。シミュレーションシステム１００は、ユーザーによって指定された位置に設置されたプロジェクター３が、投写面上の指定された位置に、指定された大きさで投写画像を投写するための設定情報を決定する。設定情報には、様々な設定値が含まれる。例えば、設定情報は、投写面までの距離に応じたフォーカス調整値、投写画像を上下又は左右方向に移動させるためのレンズシフト調整値、投写画像の台形状の歪みを補正するための台形歪補正値等を含む。決定された設定情報は、サーバー２によって記憶される。
【０００９】
プロジェクター３は、例えば、ユーザーによって購入された後に、ネットワークＮＷに接続される。プロジェクター３は、ネットワークＮＷを介してサーバー２から設定情報を取得し、取得した設定情報に従って各種設定値を設定する。このため、ユーザーは、予め指定した位置にプロジェクター３を設置すれば、自ら設定値を調整することなく、投写面上の所望の位置に所望の大きさで投写画像を投写させることができる。これ以降、投写面上において、プロジェクター３から投写画像が投写される領域のことを投写領域とも呼ぶ。つまり、投写領域の位置、形状、及び大きさは、投写画像の位置、形状、及び大きさと同義である。
【００１０】

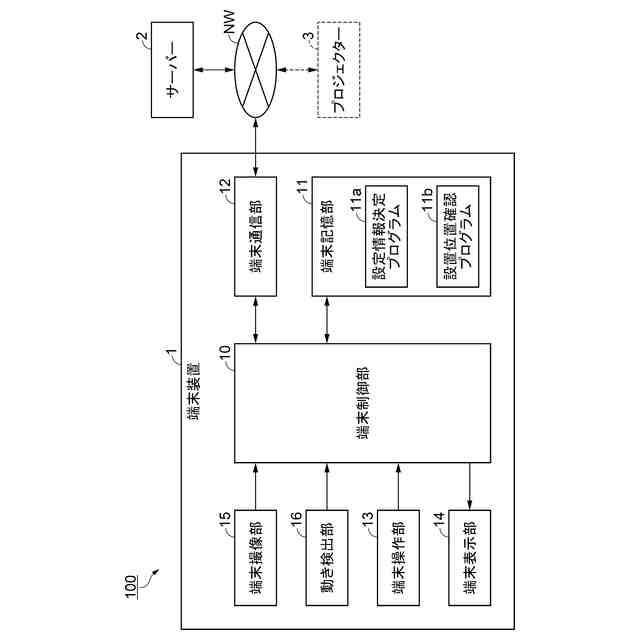

図２は、端末装置１の概略構成を示すブロック図である。
端末装置１は、プロジェクター３のユーザーによって使用される携帯型の情報処理装置であり、例えば、スマートフォンやタブレット型の端末装置等が該当する。
（【００１１】以降は省略されています）
