発明の名称コンタクト
出願人I-PEX株式会社
代理人個人,個人,個人
主分類H01R 13/11 20060101AFI20250910BHJP(基本的電気素子)
要約【課題】相手コンタクトに対してよりスムーズに接触するコンタクトを提供する。
【解決手段】コンタクト100は、互いに交差する第1方向D1及び第2方向D2に沿って広がるベースプレート110と、ベースプレート110において第1方向D1に沿って並ぶ一対の第1部分111,111からそれぞれ突出し、第1方向D1において相手コンタクト90を挟む一対の接触片120,120と、ベースプレート110において第2方向D2に沿って並ぶ一対の第2部分112,112から、一対の接触片120,120が突出する方とは反対に向かってそれぞれ突出し、一対の第2部分112,112にそれぞれ反力を付与する一対の弾性サポート130,130と、回路基板21に実装され、一対の弾性サポート130,130を介してベースプレート110を支持する実装部140と、を備える。
【選択図】図3

特許請求の範囲【請求項１】
導電性の相手コンタクトと電気的に接続される導電性のコンタクトであって、
互いに交差する第１方向及び第２方向に沿って広がるベースプレートと、
前記ベースプレートにおいて前記第１方向に沿って並ぶ一対の第１部分からそれぞれ突出し、前記第１方向において前記相手コンタクトを挟む一対の接触片と、
前記ベースプレートにおいて前記第２方向に沿って並ぶ一対の第２部分から、前記一対の接触片が突出する方とは反対に向かってそれぞれ突出し、前記一対の第２部分にそれぞれ反力を付与する一対の弾性サポートと、
回路基板に実装され、前記一対の弾性サポートを介して前記ベースプレートを支持する実装部と、
を備えるコンタクト。
続きを表示（約 790 文字）【請求項２】
前記第２方向において、前記一対の第１部分は、前記一対の第２部分の間に位置している、
請求項１記載のコンタクト。
【請求項３】
前記第１方向において、前記一対の第２部分は、前記一対の第１部分の間に位置している、
請求項２記載のコンタクト。
【請求項４】
前記実装部は、前記一対の弾性サポートにそれぞれ接続される一対の個別実装部に分かれている、
請求項１～３のいずれか一項記載のコンタクト。
【請求項５】
前記一対の弾性サポートのそれぞれは、前記ベースプレートに交差するラインを繰り返し横切るように屈曲したジグザグバネ部を有する、
請求項１～３のいずれか一項記載のコンタクト。
【請求項６】
前記ジグザグバネ部は、前記第１方向に交差する面に沿って繰り返し屈曲している、
請求項５記載のコンタクト。
【請求項７】
前記一対の弾性サポートは、互いに線対称である、
請求項６記載のコンタクト。
【請求項８】
前記一対の弾性サポートのそれぞれは、前記第１方向に交差する面に沿って広がった板状部を有し、
前記ジグザグバネ部は前記板状部に形成されている、
請求項６記載のコンタクト。
【請求項９】
前記一対の弾性サポートのそれぞれは、前記第２方向に交差するように前記板状部に対し屈曲し、前記板状部を、対応する第２部分に連結する連結部を更に有する、
請求項８記載のコンタクト。
【請求項１０】
前記一対の弾性サポートのそれぞれの前記板状部は、前記第２方向において、前記一対の第２部分の間に位置している、
請求項８記載のコンタクト。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コンタクトに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、一対の弾性片部と、固定部と、可動部と、一対の弾性部とを備えるように、導電性の板を折り曲げて構成された雌側コンタクトが開示されている。一対の弾性片部は厚さ方向に弾性変形可能である。一対の弾性片部の先端には、一対の雌側接点部がそれぞれ設けられている。一対の雌側接点部は、一対の弾性片部の間に配置された雄側コンタクトにそれぞれ接触する。固定部は、通電対象物に接続される。可動部には各弾性片部が設けられる。一対の弾性部は、可動部と固定部との間に互いに並列に設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－５５８６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、相手コンタクトに対してよりスムーズに接触するコンタクトを提供する。
【課題を解決するための手段】
【０００５】
本開示の一側面に係るコンタクトは、導電性の相手コンタクトと電気的に接続される導電性のコンタクトであって、互いに交差する第１方向及び第２方向に沿って広がるベースプレートと、ベースプレートにおいて第１方向に沿って並ぶ一対の第１部分からそれぞれ突出し、第１方向において相手コンタクトを挟む一対の接触片と、ベースプレートにおいて第２方向に沿って並ぶ一対の第２部分から、一対の接触片が突出する方とは反対に向かってそれぞれ突出し、一対の第２部分にそれぞれ反力を付与する一対の弾性サポートと、回路基板に実装され、一対の弾性サポートを介してベースプレートを支持する実装部と、を備える。
【発明の効果】
【０００６】
本開示によれば、相手コンタクトに対してよりスムーズに接触するコンタクトを提供することができる。
【図面の簡単な説明】
【０００７】
コンタクトシステムを例示する斜視図である。

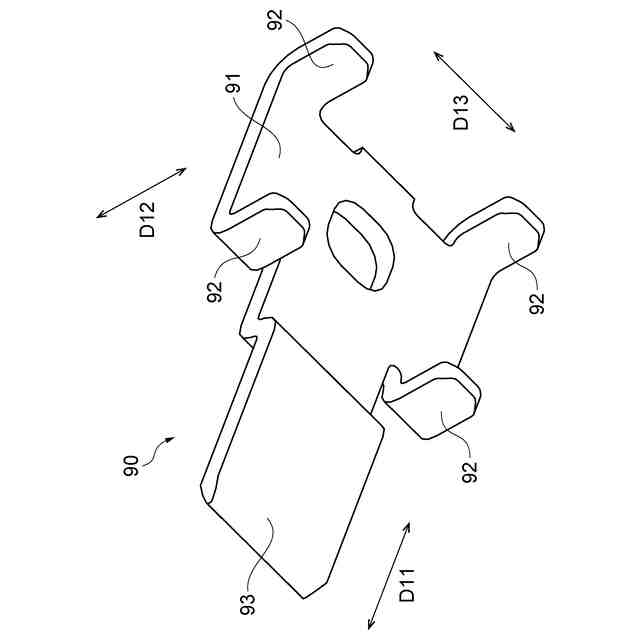

相手コンタクトを例示する斜視図である。

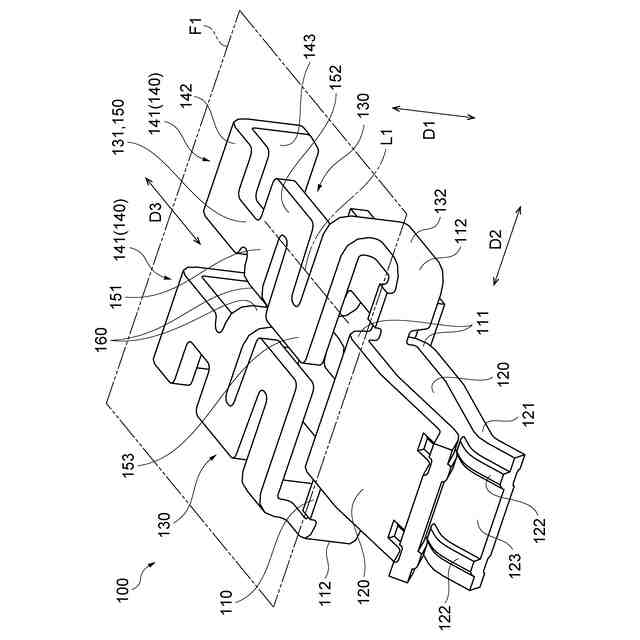

コンタクトを例示する斜視図である。

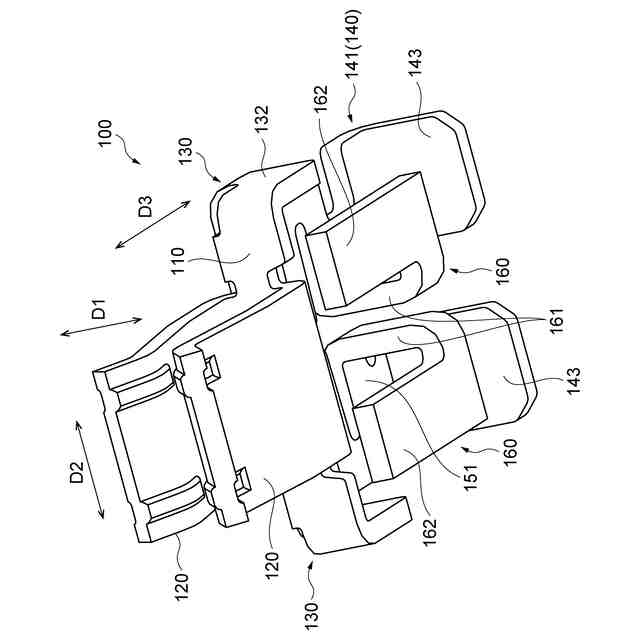

図３のコンタクトを他の方向から見た斜視図である。

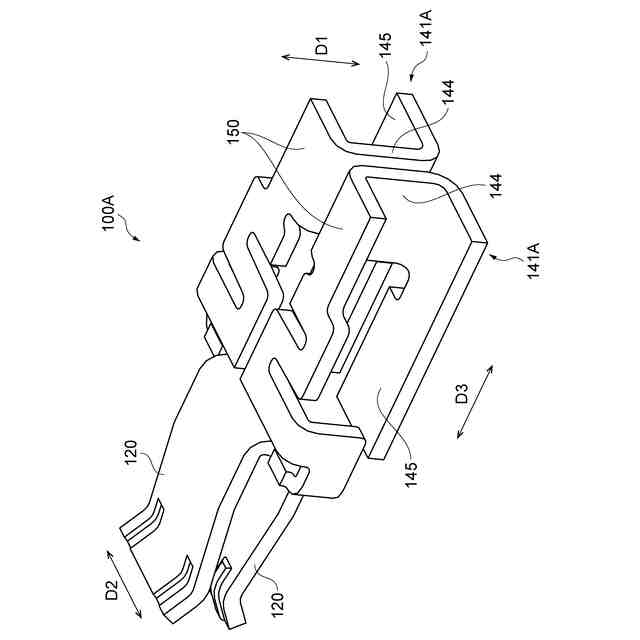

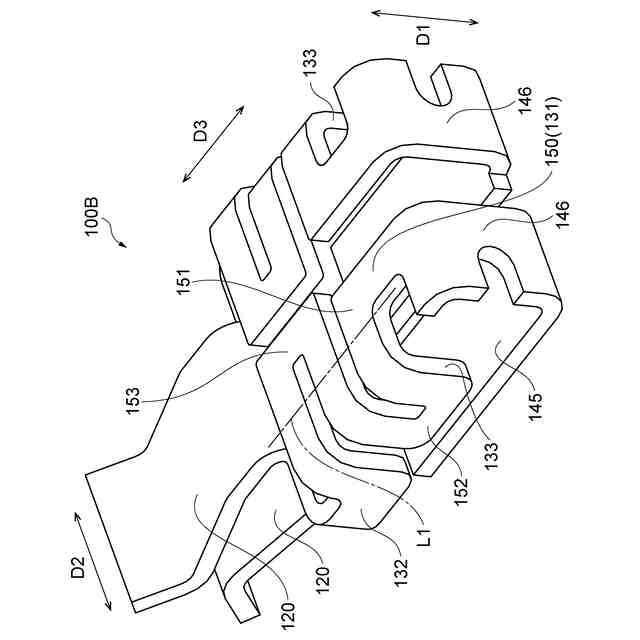

コンタクトの変形例を示す斜視図である。

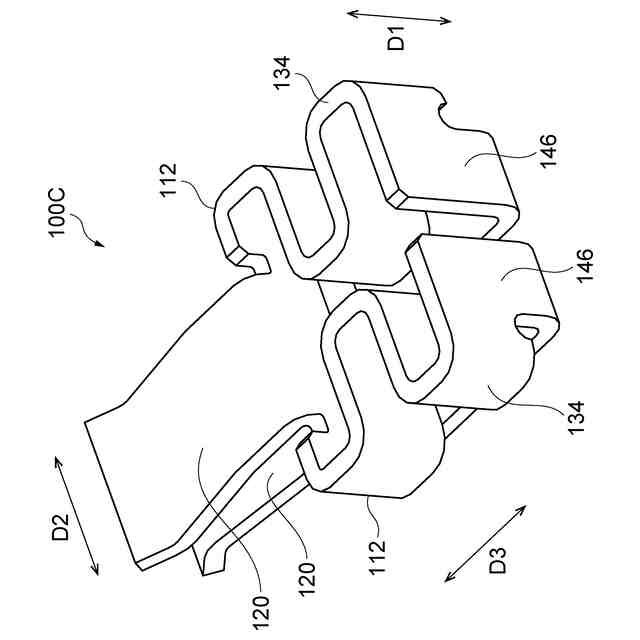

コンタクトの他の変形例を示す斜視図である。

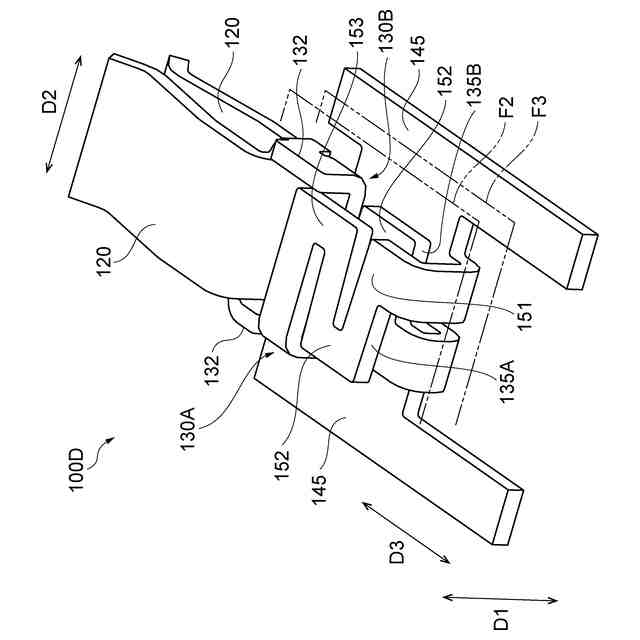

コンタクトの更に他の変形例を示す斜視図である。
コンタクトの更に他の変形例を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、実施形態について、図面を参照しつつ詳細に説明する。説明において、同一要素又は同一機能を有する要素には同一の符号を付し、重複する説明を省略する。
【０００９】
図１に示すコンタクトシステム１は、例えば一対の装置の間で、電気的な接続及び分離を繰り返し可能にするシステムである。このような一対の装置の例としては、回路基板と回路基板との対、及び、駆動装置（例えばモータ、アクチュエータ等）とこれを制御する回路基板との対、等が挙げられる。一対の装置は、電気機器に搭載される。電気機器の例としては、バッテリー駆動型のＡＧＶ（ＡｕｔｏｍａｔｅｄＧｕｉｄｅｄＶｅｈｉｃｌｅ）のバッテリーを充電するための充電ステーション（給電装置）、電動パワーステアリング、電力変換装置（例えばＤＣ／ＤＣコンバータ、インバータ等）、分電盤、配電盤、及び制御盤等が挙げられるが、これに限られない。一対の装置は、少なくとも、電気的な接続、分離を繰り返し可能なものであればよい。
【００１０】
コンタクトシステム１は、導電性を有するコンタクト９０と、導電性を有するコンタクト１００とを備える。コンタクト９０とコンタクト１００とは、一対の装置にそれぞれ設けられる。コンタクト９０とコンタクト１００とは、電気的な接続、分離を相互に繰り返し得るように構成されている。
