発明の名称ゴムブーツ、ワイヤハーネス
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/52 20060101AFI20250910BHJP(基本的電気素子)
要約【課題】内部から外部へ排水でき、外部から内部へは水が浸入し難い水抜き部を備えたゴムブーツ、及び該ゴムブーツを備えたワイヤハーネスを提供する。

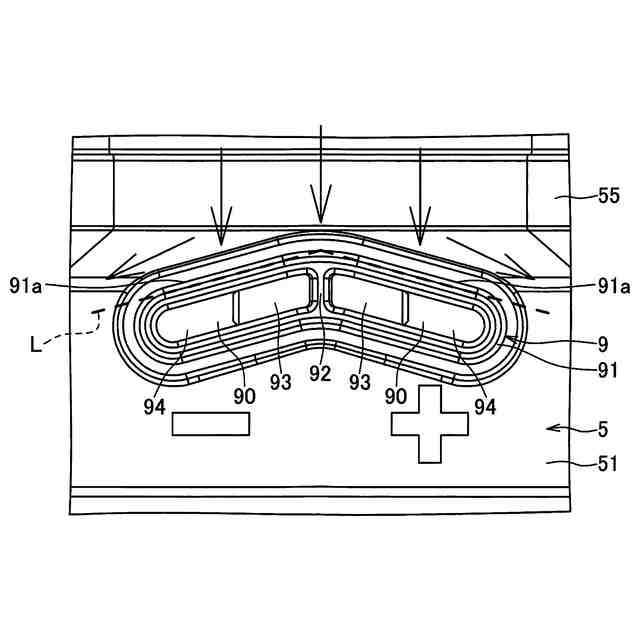

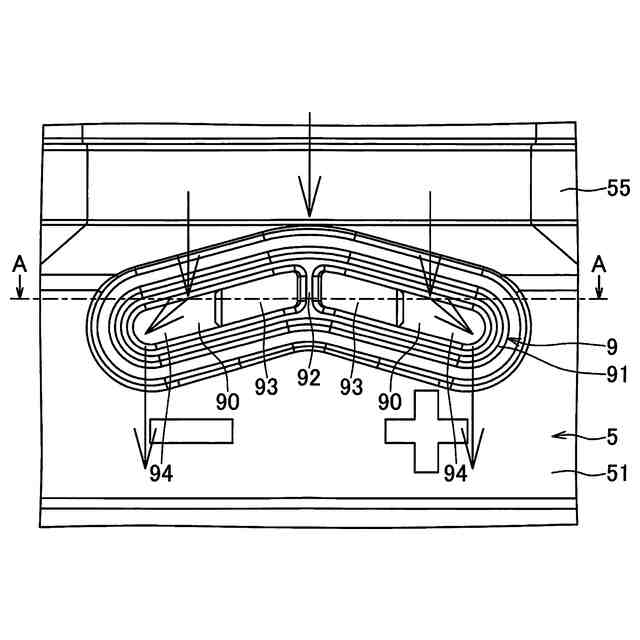

【解決手段】自動車のエンジンルーム内に搭載されるワイヤハーネスは、コネクタと電線との接続部分に外装されたゴムブーツ5を備えている。ゴムブーツ5は、筒状の本体部と、該本体部の内部に浸入した水を排水する水抜き部9と、を有している。水抜き部9は、本体部の外面から突出した筒部91と、本体部に貫通形成され、本体部の内部と筒部91の内部とを連通させた連通孔90bと、仕切り壁92と、一対の浸入防止壁93と、一対の塞ぎ壁94と、を有している。筒部91は、その先端側からみてコネクタ側に凸のV字状に形成されている。
【選択図】図5
特許請求の範囲【請求項１】
ワイヤハーネスにおけるコネクタと電線との接続部分に外装されるものであり、
筒状の本体部と、該本体部の内部に浸入した水を排水する水抜き部と、を有し、
前記水抜き部は、前記本体部の外面から突出した筒部と、前記本体部に貫通形成され、前記本体部の内部と前記筒部の内部とを連通させた連通孔と、を有し、
前記筒部は、その先端側からみて前記コネクタ側に凸のＶ字状に形成されている
ことを特徴するゴムブーツ。
続きを表示（約 440 文字）【請求項２】

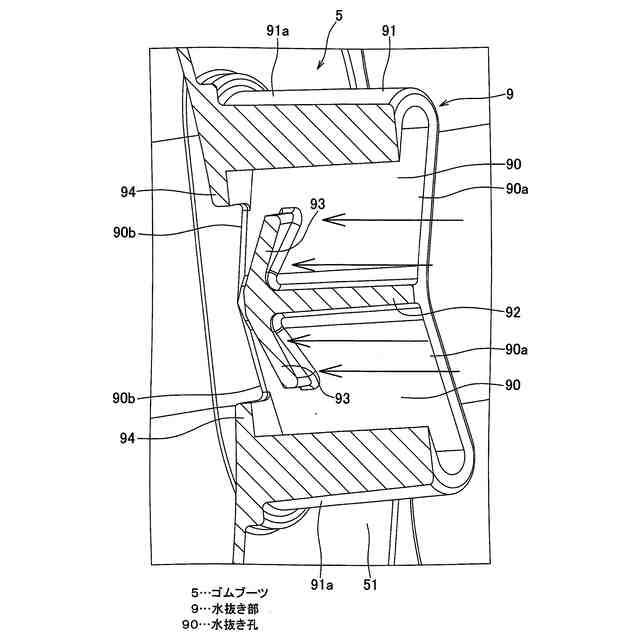

前記水抜き部は、前記連通孔から前記筒部の先端にかけて延び、前記筒部の内部を二つの空間に仕切った仕切り壁と、該仕切り壁の前記連通孔側の端部に連なり、前記二つの空間に向かってそれぞれ延びた一対の浸入防止壁と、を有し、
前記一対の浸入防止壁は、互いに離れるにしたがって前記連通孔から離れる方向に傾斜している
ことを特徴とする請求項１に記載のゴムブーツ。
【請求項３】
前記水抜き部は、前記連通孔の一部を塞いだ塞ぎ壁を有している
ことを特徴とする請求項２に記載のゴムブーツ。
【請求項４】

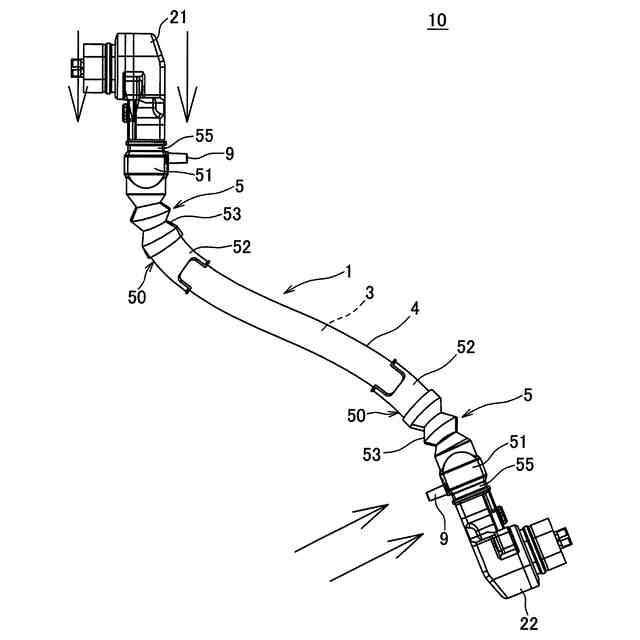

電線と、該電線の両端末に接続された一対のコネクタと、前記各コネクタと前記電線との接続部分にそれぞれ外装された一対のゴムブーツと、を備え、
前記一対のゴムブーツは同一形状かつ同一サイズであり、
前記ゴムブーツとして、請求項１～３の何れか１項に記載のゴムブーツを備えている
ことを特徴とするワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネスの電線に外装されるゴムブーツに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
自動車用ワイヤハーネスには様々な構造のものがあるが、コネクタと電線との接続部分にゴムブーツが外装されたものが公知である（特許文献１参照）。
【０００３】

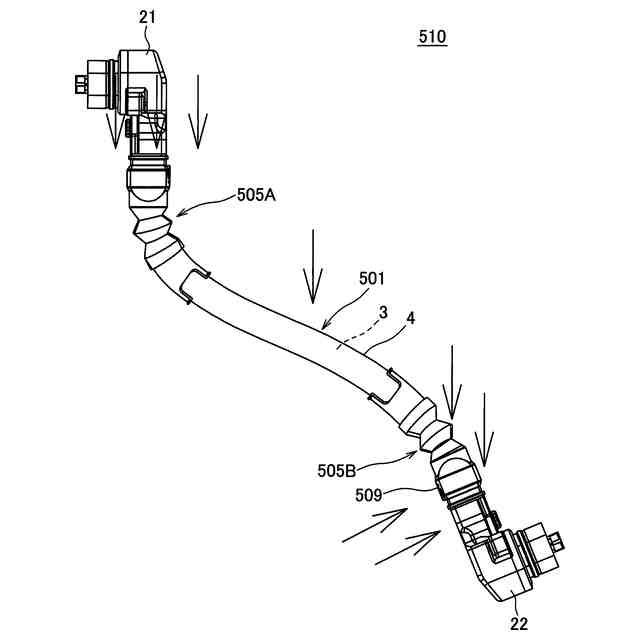

図６は、ゴムブーツを備えた従来のワイヤハーネスの車両配索構造の一例を示す図である。この車両配索構造５１０は、ワイヤハーネス５０１が、自動車のエンジンルーム内に搭載される。
【０００４】
ワイヤハーネス５０１は、電線３と、電線３の両端末に接続された一対のコネクタ２１，２２と、一対のゴムブーツ５０５Ａ，５０５Ｂと、保護チューブ４と、を備えている。ゴムブーツ５０５Ａは、コネクタ２１と電線３との接続部分に外装されている。ゴムブーツ５０５Ｂは、コネクタ２２と電線３との接続部分に外装されている。保護チューブ４は、電線３のゴムブーツ５０５Ａとゴムブーツ５０５Ｂの間に位置する部分に外装されている。
【０００５】
車両配索構造５１０においては、コネクタ２１及びゴムブーツ５０５Ａが、コネクタ２２及びゴムブーツ５０５Ｂよりも上方に配置されている。また、ゴムブーツ５０５Ａ，５０５Ｂ及び保護チューブ４の内側には水が浸入することがある。そのため、これら３部品のうち最下部に配置されるゴムブーツ５０５Ｂには水抜き孔５０９が形成されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０００－３４０２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したワイヤハーネス５０１の車両配索構造５１０においては、上側と下側で２種類のゴムブーツ５０５Ａ，５０５Ｂを起工していたため、金型費用が２型分必要であった。コストを抑えるために水抜き孔５０９が形成されたゴムブーツ５０５Ｂを上側にも採用しようとした場合、水抜き孔５０９があるがゆえにより多くの水が上側のゴムブーツ５０５Ｂ内に浸入することになるので実際に採用はできなかった。また、下側のゴムブーツ５０５Ｂの水抜き孔５０９は、排水のために必要であるが、車両の走行時に跳ね上げた水や砂利の浸入経路にもなってしまっていた。
【０００８】
そこで、本発明は、内部から外部へ排水でき、外部から内部へは水が浸入し難い水抜き部を備えたゴムブーツ、及び該ゴムブーツを備えたワイヤハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明のゴムブーツは、ワイヤハーネスにおけるコネクタと電線との接続部分に外装されるものであり、筒状の本体部と、該本体部の内部に浸入した水を排水する水抜き部と、を有し、前記水抜き部は、前記本体部の外面から突出した筒部と、前記本体部に貫通形成され、前記本体部の内部と前記筒部の内部とを連通させた連通孔と、を有し、前記筒部は、その先端側からみて前記コネクタ側に凸のＶ字状に形成されていることを特徴とする。
【００１０】
本発明のワイヤハーネスは、電線と、該電線の両端末に接続された一対のコネクタと、前記各コネクタと前記電線との接続部分にそれぞれ外装された一対のゴムブーツと、を備え、前記一対のゴムブーツは同一形状かつ同一サイズであり、前記ゴムブーツとして、上述のゴムブーツを備えていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
