公開番号2025135213
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032912
出願日2024-03-05
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人筒井国際特許事務所
主分類G09F 9/30 20060101AFI20250910BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置の信頼性を向上する。
【解決手段】表示装置は、第1電極および複数の第2電極を有するバックプレーンと、複数の第2電極のそれぞれ上に形成された接続パッドと、複数の第2電極のうちの実装電極上に形成された接続パッド上に配置され、かつ、第1面に形成された上部電極および第1面とは反対側に位置する第2面に形成された下部電極を有する発光ダイオード素子を有し、接続パッドは、単なる金属膜から構成するのではなく、圧力を加えることにより導電性が発現する絶縁膜から構成する。
【選択図】図12
特許請求の範囲【請求項１】
第１電極および複数の第２電極を有するバックプレーンと、
前記複数の第２電極のそれぞれ上に形成された接続パッドと、
前記複数の第２電極のうちの実装電極上に形成された前記接続パッド上に配置され、かつ、第１面に形成された上部電極および前記第１面とは反対側に位置する第２面に形成された下部電極を有する発光ダイオード素子と、
前記発光ダイオード素子を覆うように前記バックプレーン上に形成された絶縁膜と、
前記絶縁膜を貫通して前記第１電極に達する第１コンタクトホールと、
前記絶縁膜を貫通して前記複数の第２電極のうちの非実装電極上に形成された前記接続パッドに達する第２コンタクトホールと、
前記絶縁膜を貫通して前記上部電極に達する第３コンタクトホールと、
前記第１コンタクトホール内、前記第２コンタクトホール内、前記第３コンタクトホール内および前記絶縁膜上に形成された透光性導電膜と、
を備える、表示装置であって、
前記実装電極は、前記発光ダイオード素子が配置された第２電極であり、
前記非実装電極は、前記発光ダイオード素子が非配置の第２電極であり、
前記接続パッドは、圧力を加えることにより導電性が発現する絶縁膜から構成され、
前記実装電極上に形成されている前記接続パッドは、導電性を有し、
前記非実装電極上に形成されている前記接続パッドは、絶縁性を有する、表示装置。
続きを表示（約 790 文字）【請求項２】
請求項１に記載の表示装置において、
前記実装電極は、前記下部電極と電気的に接続され、
前記非実装電極は、前記透光性導電膜と電気的に絶縁され、
前記第１電極は、前記透光性導電膜と電気的に接続されている、表示装置。
【請求項３】
請求項１に記載の表示装置において、
前記接続パッドは、パターニングされた異方性導電フィルム、または、パターニングされた非導電性フィルムから構成されている、表示装置。
【請求項４】
請求項１に記載の表示装置において、
前記接続パッドは、表面が酸化された金属膜から構成されている、表示装置。
【請求項５】
請求項１に記載の表示装置において、
前記上部電極は、カソード電極であり、
前記下部電極は、アノード電極である、表示装置。
【請求項６】
請求項１に記載の表示装置において、
前記透光性導電膜は、ＩＴＯ膜である、表示装置。
【請求項７】
請求項１に記載の表示装置において、
前記表示装置は、複数の画素を有し、
前記複数の画素のそれぞれは、複数の前記発光ダイオード素子を有し、
複数の前記発光ダイオード素子は、１つの赤色発光ダイオード素子、１つの緑色発光ダイオード素子および１つの青色発光ダイオード素子から構成される、表示装置。
【請求項８】
請求項１に記載の表示装置において、
前記表示装置は、複数の画素を有し、
前記複数の画素のそれぞれは、複数の前記発光ダイオード素子を有し、
複数の前記発光ダイオード素子は、２つ以上の赤色発光ダイオード素子、２つ以上の緑色発光ダイオード素子および２つ以上の青色発光ダイオード素子を含む、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関し、例えば、発光ダイオードを有する表示装置に適用して有効な技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許第７１４６５９５号公報（特許文献１）には、リペア用実装電極を予め形成する技術が記載されている。この技術では、例えば、実装電極上に配置した発光ダイオード素子が不良である場合、リペア用実装電極上に発光ダイオード素子を配置した後、メタライズ配線で実装電極とリペア用実装電極とを接続する。
【先行技術文献】
【特許文献】
【０００３】
特許第７１４６５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
表示装置には、バックプレーンと呼ばれる基板上に配置された複数の発光ダイオード素子を光源として利用するＬＥＤ（Light Emitting Diode）表示装置がある。ＬＥＤ表示装置では、例えば、複数の発光ダイオード素子のうちの一部の発光ダイオード素子がバックプレーン上に非実装となる場合がある。この場合、発光ダイオード素子の非実装に起因して、ショート不良が発生するおそれがある。したがって、ＬＥＤ表示装置においては、発光ダイオード素子の非実装が存在する場合であっても、ＬＥＤ表示装置の信頼性を向上するための工夫が望まれている。
【０００５】
その他の課題と新規な特徴は、本明細書の記述および添付図面から明らかになる。
【課題を解決するための手段】
【０００６】
一実施の形態における表示装置は、第１電極および複数の第２電極を有するバックプレーンと、複数の第２電極のそれぞれ上に形成された接続パッドと、複数の第２電極のうちの実装電極上に形成された接続パッド上に配置され、かつ、第１面に形成された上部電極および第１面とは反対側に位置する第２面に形成された下部電極を有する発光ダイオード素子と、発光ダイオード素子を覆うようにバックプレーン上に形成された絶縁膜と、絶縁膜を貫通して第１電極に達する第１コンタクトホールと、絶縁膜を貫通して複数の第２電極のうちの非実装電極上に形成された接続パッドに達する第２コンタクトホールと、絶縁膜を貫通して上部電極に達する第３コンタクトホールと、第１コンタクトホール内、第２コンタクトホール内、第３コンタクトホール内および絶縁膜上に形成された透光性導電膜と、を備える。実装電極は、発光ダイオード素子が配置された第２電極である。非実装電極は、発光ダイオード素子が非配置の第２電極である。接続パッドは、圧力を加えることにより導電性が発現する絶縁膜から構成される。実装電極上に形成されている接続パッドは、導電性を有する。非実装電極上に形成されている接続パッドは、絶縁性を有する。
【図面の簡単な説明】
【０００７】

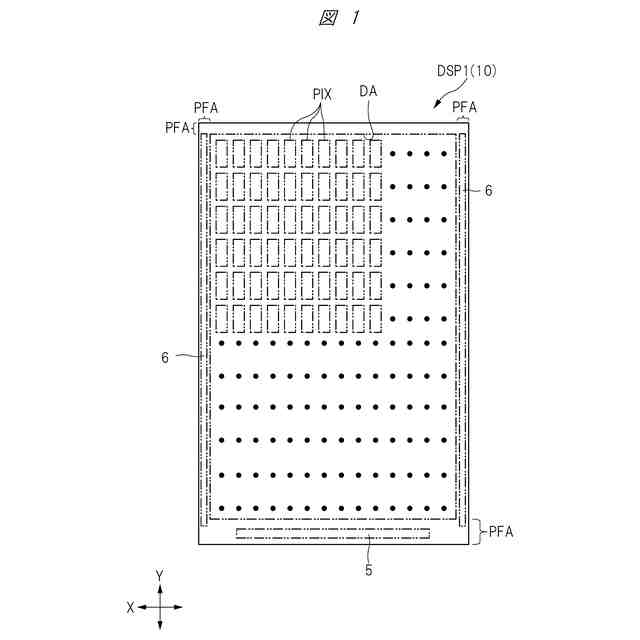

表示装置の構成例を示す平面図である。
画素周辺の回路の構成例を示す回路図である。
「Ｔｙｐｅ１」の画素の構成を示す図である。

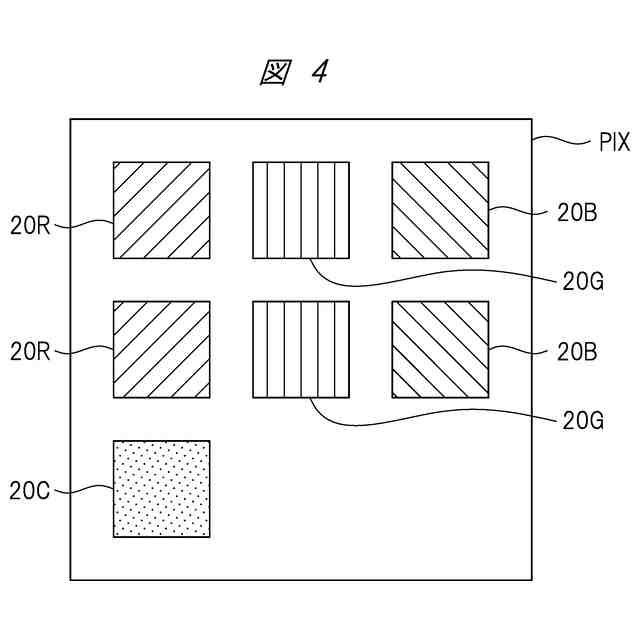

「Ｔｙｐｅ２」の画素の構成を示す図である。
一部の発光ダイオード素子が非実装である画素を示す図である。
改善の余地を説明するための表示装置の製造工程を示す図である。

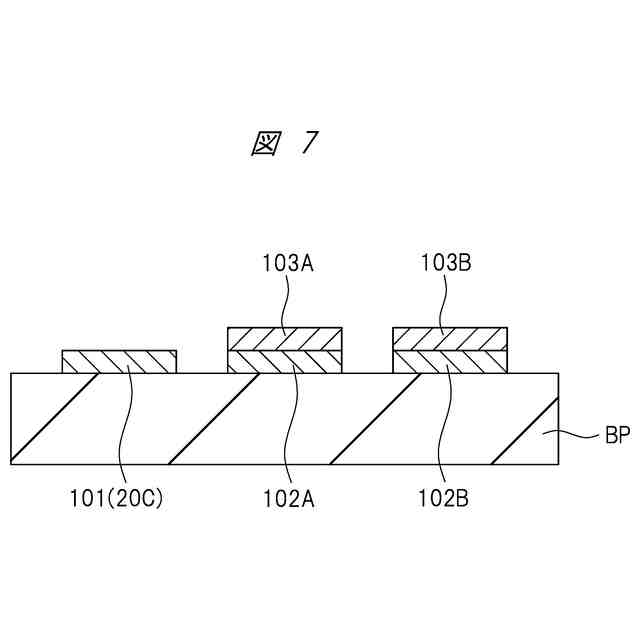

図６に続く表示装置の製造工程を示す図である。
図７に続く表示装置の製造工程を示す図である。

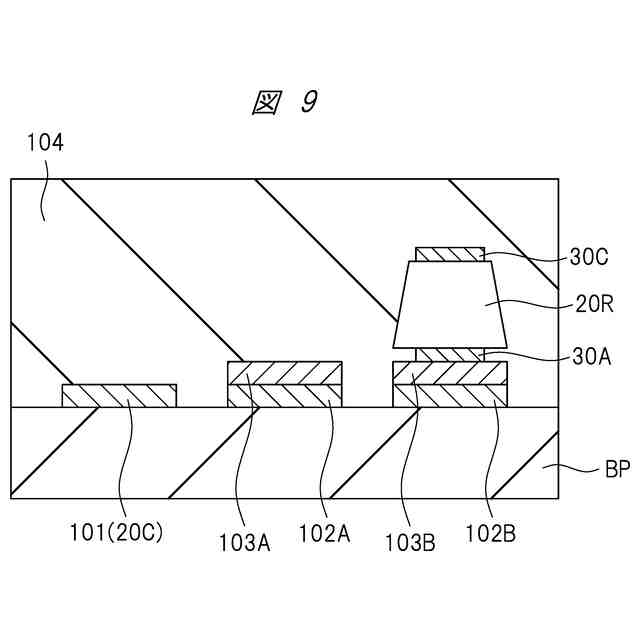

図８に続く表示装置の製造工程を示す図である。
図９に続く表示装置の製造工程を示す図である。
図１０に続く表示装置の製造工程を示す図である。

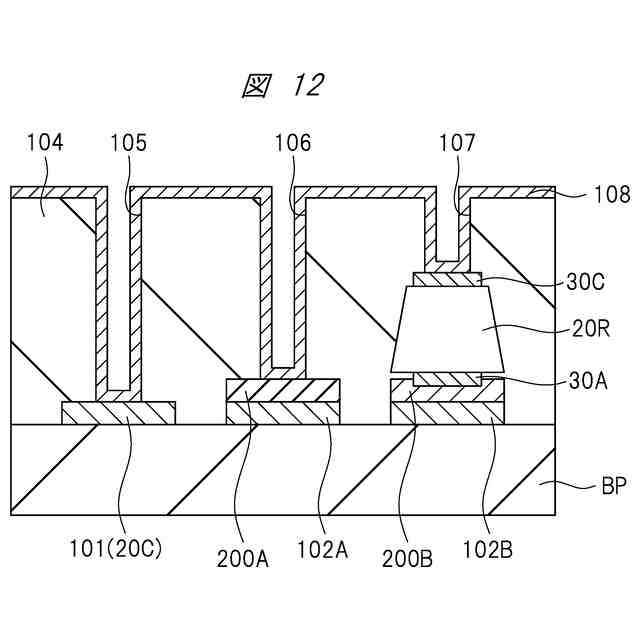

具現化態様における表示装置の構成を示す図である。
具現化態様における表示装置の製造工程を示す図である。
図１３に続く表示装置の製造工程を示す図である。
図１４に続く表示装置の製造工程を示す図である。
図１５に続く表示装置の製造工程を示す図である。
図１６に続く表示装置の製造工程を示す図である。
【発明を実施するための形態】
【０００８】
以下に、実施の形態について、図面を参照しながら説明する。
【０００９】
なお、本開示は、一例に過ぎず、本開示の主旨を保って適宜変更された態様について当業者が容易に想到し得るものは、当然に本開示の範囲に含有されるものである。
【００１０】
また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまでも一例であって、本開示の解釈を限定するものではない。本明細書と各図において、既出の図に表されている要素と同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
（【００１１】以降は省略されています）
