公開番号2025135082
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032673
出願日2024-03-05
発明の名称建物や宅配ボックスのゲート用通信システム及びそのプログラム
出願人美和ロック株式会社
代理人個人,個人
主分類H04Q 9/00 20060101AFI20250910BHJP(電気通信技術)
要約【課題】「通信処理時間」を著しく短縮することができること。

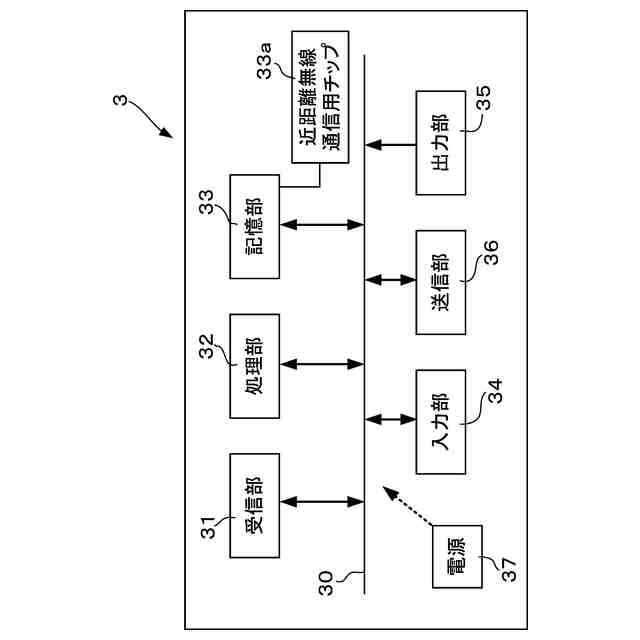

【解決手段】発信部および受信部を有するIDキーと、通信部を有する携帯端末との二つの無線通信手段の両方に通信可能な建物や宅配ボックスのゲート用通信システムであって、電気錠側は、制御基板に直接又は間接的に設けられた通信モジュールを備え、通信モジュールは、IDキーの発信部からポーリング信号を受信する受信部と、携帯端末に送信するBluetooth関連規格のブルートゥース信号を送信する送信部を備え、さらに通信モジュールは、ブルートゥース信号を秒分割処理された状態で順次送信し、一方、ポーリング信号をブルートゥース信号の隙間時間内に受信し、隙間時間内にIDキーの認証処理を行うことを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】

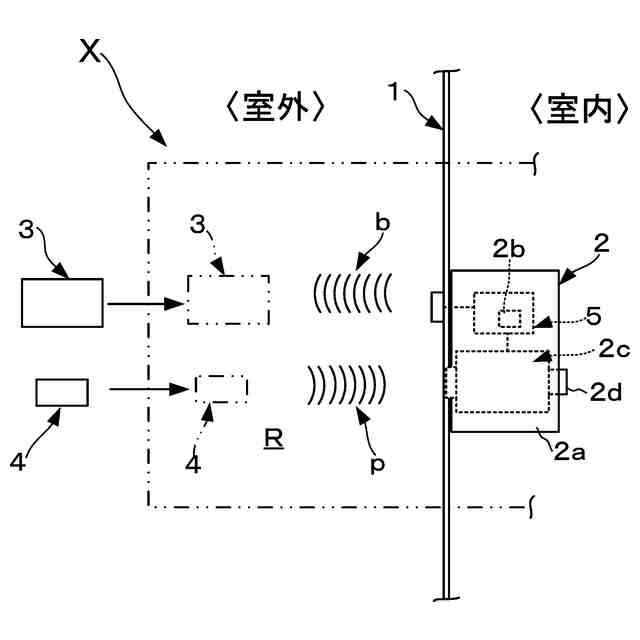

発信部および受信部を有するＩＤキーと、通信部を有する携帯端末との二つの無線通信手段の両方に通信可能な建物や宅配ボックスのゲート用通信システムであって、
電気錠側は、制御基板に直接又は間接的に設けられた通信モジュールを備え、前記通信モジュールは、前記ＩＤキーの発信部からポーリング信号を受信する受信部と、前記携帯端末に送信するＢｌｕｅｔｏｏｔｈ関連規格のブルートゥース信号を送信する送信部を備え、さらに前記通信モジュールは、前記ブルートゥース信号を秒分割処理された状態で順次送信し、一方、前記ポーリング信号を前記ブルートゥース信号の隙間時間内に受信し、前記隙間時間内に前記ＩＤキーの認証処理を行うことを特徴とする、建物や宅配ボックスのゲート用通信システム。
続きを表示（約 820 文字）【請求項２】
請求項１の建物や宅配ボックスのゲート用通信システムに於いて、前記制御基板は乱数生成装置を有し、該電気錠側は前記ＩＤキーに対してランダムＩＤを含む所定容量の第１のパケット情報を送信することを特徴とする建物や宅配ボックスのゲート用通信システム。
【請求項３】
請求項２の建物や宅配ボックスのゲート用通信システムに於いて、前記ＩＤキーは前記第１のパケット情報を受信したならば、ＩＤキーの暗号化処理部は前記パケット情報を利用して暗号化されたユニークＩＤを含む所定容量の第２のパケット情報を前記電気錠側に対して送信することを特徴とする建物や宅配ボックスのゲート用通信システム。
【請求項４】
請求項３の建物や宅配ボックスのゲート用通信システムに於いて、前記電気錠側は前記第２のパケット情報を受信したならば、該電気錠側は、前記ＩＤキーに対して前記第２のパケット情報の確認通知を送信することを特徴とする建物や宅配ボックスのゲート用通信システム。
【請求項５】
発信部および受信部を有するＩＤキーと、通信部を有する携帯端末との二つの無線通信手段の両方に通信可能な通信システムに使用される建物や宅配ボックスのゲート用プログラムであって、
前記電気錠側は、制御基板に直接又は間接的に設けられた通信モジュール手段を備え、前記通信モジュール手段は、前記ＩＤキーの発信部からポーリング信号を受信する受信ステップと、前記携帯端末に送信するＢｌｕｅｔｏｏｔｈ関連規格のブルートゥース信号を送信するステップを備え、さらに前記通信モジュール手段は、前記ブルートゥース信号を秒分割処理された状態で順次送信し、一方、前記ポーリング信号を前記ブルートゥース信号の隙間時間内に受信し、前記隙間時間内に前記ＩＤキーの認証処理を行う、通信システムに使用される建物や宅配ボックスのゲート用プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は建物や宅配ボックスのゲート用通信システム及びプログラムに関し、特に、発信部を有するＩＤキーと通信部を有する携帯端末の二つの無線通信手段の両方に通信可能な建物や宅配ボックスのゲート用通信システム及びプログラムに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
特許文献１は、電気錠（電子錠と同じ）用の通信モジュールが開示されている。すなわち、特許文献１の請求項１には、「携帯端末との通信を可能とする通信モジュールであって、基板と、前記基板上に設けられた所定の電波強度でＢｌｕｅｔｏｏｔｈ関連規格により送信を行う発信機と、前記基板上に設けられた前記携帯端末と前記Ｂｌｕｅｔｏｏｔｈ関連規格により双方向通信が可能な通信装置とを備え、前記発信機及び前記通信装置は、単一の通信チップ上で、時分割処理により前記発信機に第１のデバイスアドレスを与え、前記通信装置に前記第１のデバイスアドレスとは異なる第２のデバイスアドレスを与えて構成されていることを特徴とする通信モジュール」が記載されている。
【０００３】
また前記特許文献１の段落００２９には、「発信機３０２は、ＢＬＥ規格に基づく通信が可能なＢＬＥチップをアドバタイズモードで動作させることで構成することができる。アドバタイズモードでは、ＢＬＥチップは発信機３０２を識別する１６バイトなどの識別子を不特定の端末に対してブロードキャストする。ＢＬＥチップは、１バイトなどの電波強度も送信情報に含むことができる。ここで本明細書においては、「ＢＬＥ規格」とは、ＢＬＥ規格を使用、拡張又は修正したものであるｉＢｅａｃｏｎ（登録商標）規格、ｅｄｄｙｓｔｏｎｅ（商標）規格等も含む。たとえば、ｉＢｅａｃｏｎ規格により送信されるパケットには、特定のカンパニーＩＤ、ＵＵＩＤ、Ｍａｊｏｒ／Ｍｉｎｏｒ番号、電波強度が含まれていることが求められる。ｉＢｅａｃｏｎ規格の場合には、発信機３０２は携帯端末からの受信を行わないが、発信機３０２は必ずしも携帯端末からの受信を行わないものに制限されるものではなく、双方向通信を可能とする用途もある」と記載されている。
【０００４】
また段落００３０には、「通信装置３０３は、ＢＬＥ規格に基づく通信が可能なＢＬＥチップをペリフェラルモード又はセントラルモードで動作させることで構成することができる。ペリフェラルモードではコネクタブルにアドバタイズメント・パケットをブロードキャストしている通信装置３０３に対して携帯端末側から接続要求が出され、セントラルモードでは通信装置３０３側から接続要求が出され、その後、接続が確立された端末との間で双方向の信号の送受信を行うことができる。たとえば２０バイト単位で複数回の通信を重ねることでリッチな通信が可能である」、と記載されている。
【０００５】
したがって、特許文献１には、「図３で示すように、通信モジュール（３００）は、単一の基板（３０１）に設けられた二つのＢＬＥチップ（３０２、３０３）を有し、一方のＢＬＥチップ（３０２）は発信機３０２用のものであり、これに対して他方のＢＬＥチップ（３０３）は通信装置３０３用のものであり、前記一方のＢＬＥチップ（３０２）はアドバタイズモードで動作し、また前記他方のＢＬＥチップ（３０３）はペリフェラルモード又はセントラルモードのいずれかで動作すること」が記載されているものと理解することができる。
【０００６】
上記構成にあっては、段落００３２に記載されているように、「複数の通信方法の使用が求められる用途に広く適用可能なものであるが、一例として、以下のものがある。ｉＯＳをＯＳとするスマートフォン、タブレットなどの携帯端末では、バックグラウンド処理（又はフォアグラウンド処理）を直後に開始可能な信号がＢＬＥ規格の中ではｉＢｅａｃｏｎ規格に制限されており、ｉＢｅａｃｏｎ規格以外のＢＬＥ規格のアドバタイズメント・パケットを契機として、アプリのバックグラウンド処理を開始することができない。
【０００７】
ただし、ｉＢｅａｃｏｎ規格に基づくアドバタイズメント・パケットであれば、そのパケット情報に含まれる識別子（ＵＵＩＤ、Ｍａｊｏｒ／Ｍｉｎｏｒ番号）等を受信して任意のアプリをバックグラウンド状態で実行させることができる。通信モジュール３００が取り付けられたスマートデバイスに操作信号を自動で送信することでユーザーの操作負担を軽減することを考えた場合、操作信号の送信には携帯端末とスマートデバイスとの間で接続の確立が必要であるが、携帯端末を所持するユーザーがスマートロックに近づいたら発信機３０２からの第１のアドバタイズメント・パケットを受信して（Ｓ４０１）、当該パケットに含まれる識別子に関連づけられたアプリをバックグラウンド状態で動作させ（Ｓ４０２）、通信装置３０３からの第２のアドバタイズメント・パケットの検知（Ｓ４０３）、及び、通信装置３０３との接続の確立処理を開始させることができる（Ｓ４０４）。そして、接続確立後、自動で操作信号を携帯端末から通信装置３０３に送信（Ｓ４０５）するように構成することができる。または、接続確立後、必要なデータを通信装置３０３から受信することができる。」
なお、段落００３２に記載されている「スマートデバイス」とは、いわゆる当業者用語の電気錠（電子錠と同じ）のこと、つまり、スマートフォン、タブレット端末などの高機能・多機能の携帯端末と通信可能な機器のことである。
【０００８】
次に特許文献２は車両１に搭載された制御装置２０と二つの無線通信手段（例えばスマートフォン２と電子式の車両用無線キー３）のＢＬＥ規格による「送信間隔（時間の速さ）が記載されている。例えば段落００２４には、ＢＬＥ規格による「アドバタイズ間隔」の速さに関して、「制御装置は、ＢＬＥ識別信号をＢＬＥシステムによって第１時間間隔で周期的に送信し、ＢＬＥ識別信号をＢＬＥシステムによって２つのＢＬＥ識別信号の送信間ごとに受信するように、ＢＬＥシステムを制御するように構成されている。ＢＬＥ規格では、ＢＬＥ識別信号が、「アドバタイズ間隔」と呼ばれる一定の時間間隔で送信されることが規定されている。この場合、好ましくは、２０ｍｓ～１０．２４ｓの時間間隔が、（０．６２５ｍｓの間隔ごとに）選択され、この時間間隔に、０ｍｓ～１０ｍｓのランダム遅延時間（「ｒａｎｄｏｍｄｅｌａｙ」）が加算されることによって、当該「アドバタイズ間隔」が選択されている。特に好ましくは、当該第１時間間隔は、４２．５ｍｓと１つのランダム遅延時間との和である。さらに好ましくは、当該第１時間間隔は、車両によって送信されたＢＬＥ識別信号のＣＣＣＤＫＲ３で規定された周期に一致する」と記載されている。
【０００９】
特に電子式の車両用無線キー３の「アドバタイズ間隔」の好適な構成は、主に制御装置によって実装されている受動的なアクセスシステムの応答時間内に設定され、当該車両のＢＬＥシステム自体が、ＢＬＥ識別信号を送信する間は、当該ＢＬＥシステムは、ＢＬＥ識別信号を当該電子式の車両用無線キーから受信できない。当該ＢＬＥ識別信号シーケンスを上記の時間間隔で周期的に送信することによって、好ましくは、５００ｍｓの時間間隔内に当該車両用無線キーから送信された１つのＢＬＥ識別信号シーケンスの少なくとも１つのＢＬＥ識別信号が、当該車両のＢＬＥシステムによって受信されることが保証される」と記載されている（段落００４２）。
【００１０】
上記のように、電子式の車両用無線キーからの「アドバタイズ間隔」は、５００ｍｓの時間の間隔内であり、必ずしも送信間隔が高速ではない。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
