公開番号2025134962
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025108144,2024104477
出願日2025-06-26,2020-02-20
発明の名称ワイヤーハーネス及びワイヤーハーネスの配索構造
出願人住友電装株式会社
代理人個人,個人,個人
主分類B60R 16/02 20060101AFI20250909BHJP(車両一般)
要約【課題】目的は、車体側機器と車輪側機器とを接続するワイヤーハーネスにおいて、狭スペースへの配索に適するようにでき、かつ、耐屈曲性を向上させることである。
【解決手段】車体側機器と車輪側機器とを接続するワイヤーハーネスであって、第1配線部材と、前記第1配線部材よりも耐屈曲性に優れた第2配線部材と、を備え、前記第1配線部材のうちの外部経路長が、前記第2配線部材のうちの外部経路長よりも長い。
【選択図】図1
特許請求の範囲【請求項１】
車体側機器と車輪側機器とを接続するワイヤーハーネスであって、
第１配線部材と、
前記第１配線部材よりも耐屈曲性に優れた第２配線部材と、
を備え、
前記第１配線部材のうちの外部経路長が、前記第２配線部材のうちの外部経路長よりも長い、ワイヤーハーネス。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のワイヤーハーネスであって、
前記第１配線部材は、電源線を含み、
前記第２配線部材は、信号線を含む、ワイヤーハーネス。
【請求項３】
請求項１又は請求項２に記載のワイヤーハーネスであって、
前記第１配線部材に含まれる電線は、第２配線部材に含まれる電線よりも太い、ワイヤーハーネス。
【請求項４】
請求項１から請求項３のいずれか１項に記載のワイヤーハーネスであって、
前記第１配線部材及び前記第２配線部材の少なくとも一方の端部は、共通するコネクタに接続され、
前記第１配線部材のうちの外部経路部分と前記第２配線部材のうちの外部経路部分とは、車体外において別々の経路に沿って配設可能なように分離している、ワイヤーハーネス。
【請求項５】
請求項１から請求項４のいずれか１項に記載のワイヤーハーネスであって、
車輪を上下方向に移動可能に支持するアームに取付可能なブラケットが、前記第１配線部材に取付けられている、ワイヤーハーネス。
【請求項６】
請求項５に記載のワイヤーハーネスであって、
前記ブラケットは、前記アームのうち車体側の回転軸寄りの位置に取付けられる、ワイヤーハーネス。
【請求項７】
車体側機器と車輪側機器とを接続するワイヤーハーネスの配索構造であって、
前記ワイヤーハーネスは、第１配線部材と、前記第１配線部材よりも耐屈曲性に優れた第２配線部材と、を備え、
前記第１配線部材のうち車体の外を経由して前記車輪側機器に至る外部経路長が、前記第２配線部材のうち車体の外を経由して前記車輪側機器に至る外部経路長よりも長くなるように、前記第１配線部材及び前記第２配線部材が配索されている、ワイヤーハーネスの配索構造。
【請求項８】
請求項７に記載のワイヤーハーネスの配索構造であって、
前記第１配線部材の一方の端部及び前記第２配線部材の一方の端部は、共通するコネクタに接続され、
前記第１配線部材と前記第２配線部材とは、車体外において別々の経路に沿って配索されている、ワイヤーハーネスの配索構造。
【請求項９】
請求項７又は請求項８に記載のワイヤーハーネスの配索構造であって、
前記第１配線部材は、車輪を上下方向に移動可能に支持するアームの少なくとも一部に沿って配索されている、ワイヤーハーネスの配索構造。
【請求項１０】
請求項９に記載のワイヤーハーネスの配索構造であって、
前記第１配線部材は、前記アームのうち車体側の回転軸寄りの位置を経由する、ワイヤーハーネスの配索構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤーハーネス及びワイヤーハーネスの配索構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、電気ブレーキ用ケーブルとＡＢＳセンサ用ケーブルとを共通の外部シースで被覆して一体化した複合ケーブルを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２３７４２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車体側機器と車輪側機器とを接続するワイヤーハーネスにおいて、狭スペースへの配索にさらに適するようにすること、及び、耐屈曲性をさらに向上させることが望まれている。
【０００５】
そこで、本開示は、車体側機器と車輪側機器とを接続するワイヤーハーネスにおいて、狭スペースへの配索に適するようにでき、かつ、耐屈曲性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のワイヤーハーネスは、車体側機器と車輪側機器とを接続するワイヤーハーネスであって、第１配線部材と、前記第１配線部材よりも耐屈曲性に優れた第２配線部材と、を備え、前記第１配線部材のうちの外部経路長が、前記第２配線部材のうちの外部経路長よりも長い、ワイヤーハーネスである。
【０００７】
また、本開示のワイヤーハーネスの配索構造は、車体側機器と車輪側機器とを接続するワイヤーハーネスの配索構造であって、前記ワイヤーハーネスは、第１配線部材と、前記第１配線部材よりも耐屈曲性に優れた第２配線部材と、を備え、前記第１配線部材のうち車体の外を経由して前記車輪側機器に至る外部経路長が、前記第２配線部材のうち前記車体の外を経由して前記車輪側機器に至る外部経路長よりも長くなるように、前記第１配線部材及び前記第２配線部材が配索されている、ワイヤーハーネスの配索構造である。
【発明の効果】
【０００８】
本開示によれば、車体側機器と車輪側機器とを接続するワイヤーハーネスにおいて、狭スペースへの配索に適するようにでき、かつ、耐屈曲性を向上させることができる。
【図面の簡単な説明】
【０００９】

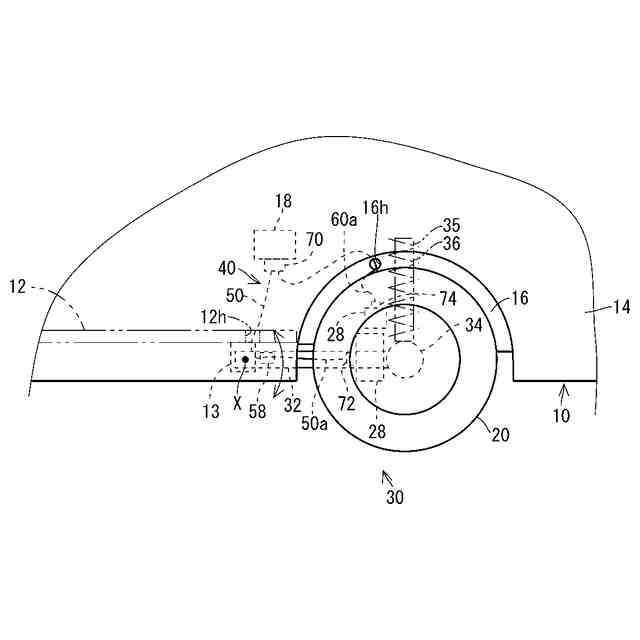

図１は実施形態に係るワイヤーハーネスの配索構造を示す概略側面図である。
図２はワイヤーハーネスを示す概略図である。
図３は図２のＩＩＩ－ＩＩＩ線断面図である。
図４は外部経路部分の曲り方の変化を示す説明図である。

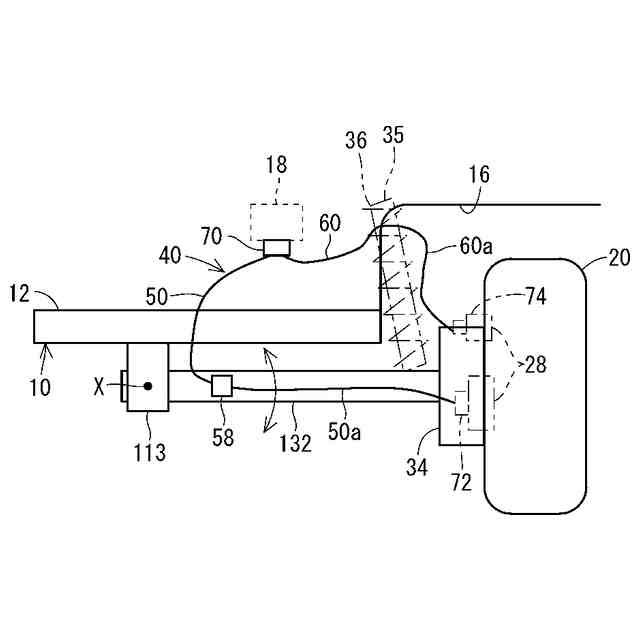

図５は変形例に係るワイヤーハーネスの配索構造を示す概略側面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
