公開番号2025134429
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032319
出願日2024-03-04
発明の名称取付け器具及び気流発生装置
出願人東芝ライテック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類F04D 29/00 20060101AFI20250909BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】気流発生モジュールを環境空間の壁部に容易に設置可能にする取付け器具を提供すること。
【解決手段】実施形態の取付け器具は、取付け板及び枠部材を備える。取付け板は、壁裏面に配置され、枠部材は、壁表面に配置される状態で、取付け板に取付けられる。気流発生モジュールが枠部材に取付けられた状態では、気流発生モジュールの開口を通して空気が流れることにより、壁表面が隣接する環境空間に、気流が発生する。枠部材は、気流発生モジュールが表側から当接する底板部、及び、周方向の全周に渡って底板部から表側へ突出する突起を備える。突起は、気流発生モジュールを外周側から囲み、突起内周面は、突出端に近い部位ほど外周側に位置する勾配で形成される。
【選択図】図2

特許請求の範囲【請求項１】
壁部の壁裏面に配置される取付け板と；
前記壁部の壁表面に配置される状態で、前記取付け板に取付けられ、外部への開口を有する気流発生モジュールが取付けられた状態において、前記気流発生モジュールの作動によって前記開口を通して空気が流れることにより、前記壁表面が隣接する環境空間に気流を発生させる枠部材と；
を具備し、前記枠部材は、
取付けられた前記気流発生モジュールが表側から当接する底板部と；
周方向の全周に渡って前記底板部から前記表側へ突出し、取付けられた前記気流発生モジュールを外周側から囲む突起であって、内周側を向く突起内周面を備え、突出端に近い部位ほど前記外周側に位置する勾配で、前記突起内周面が形成される突起と；
を備える、取付け器具。
続きを表示（約 820 文字）【請求項２】
前記気流発生モジュールが前記枠部材に取付けられた状態において、前記気流発生モジュールの前記開口は、前記外周側に向かって開口し、
前記気流発生モジュールが前記枠部材に取付けられた状態において、前記枠部材の前記突起の前記突起内周面は、前記気流発生モジュールの前記開口に、前記外周側から対向する、
請求項１の取付け器具。
【請求項３】
前記気流発生モジュールが前記枠部材に取付けられた状態において、前記気流発生モジュールは、前記枠部材の前記突起の前記突出端に対して、前記表側に突出する、請求項１又は２の取付け器具。
【請求項４】
前記枠部材では、前記底板部からの前記突起の突出長は、５ｍｍ以上となる、請求項１又は２の取付け器具。
【請求項５】
前記気流発生モジュールが前記枠部材に取付けられた状態では、前記気流発生モジュールの作動によって、前記気流発生モジュールの内部から前記開口を通して、前記環境空間に空気が排出される、請求項１又は２の取付け器具。
【請求項６】
壁部の壁裏面に配置される取付け板と；
前記壁部の壁表面に配置される状態で、前記取付け板に取付けられる枠部材と；
外部への開口を有し、前記枠部材に取付けられた状態で作動されることにより、前記開口を通して空気を流し、前記壁表面が隣接する環境空間に気流を発生させる気流発生モジュールと；
を具備し、前記枠部材は、
取付けられた前記気流発生モジュールが表側から当接する底板部と；
周方向の全周に渡って前記底板部から前記表側へ突出し、取付けられた前記気流発生モジュールを外周側から囲む突起であって、内周側を向く突起内周面を備え、突出端に近い部位ほど前記外周側に位置する勾配で、前記突起内周面が形成される突起と；
を備える、気流発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、取付け器具及び気流発生装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
気流発生モジュールとして、空気の除菌等の空気処理を行う空気処理モジュールが用いられている。空気処理モジュールでは、ファンを作動する等して、空気処理モジュールの内部へ外部の空気が導入し、紫外光及びオゾン等のいずれかを用いて、導入された空気の空気処理を行う。そして、空気処理が行われた空気が、空気処理モジュールの外部へ排出される。
【０００３】
このような空気処理モジュール等の気流発生モジュールは、天井壁等の壁部に設置した状態で、使用可能である。例えば、空気処理モジュールが壁部に設置される場合、空気処理モジュールでは、ファンを作動する等して、壁部の壁表面が隣接する環境空間から、空気処理モジュールの内部に空気を導入する。そして、空気処理モジュールでは、導入された空気の空気処理が行われ、空気処理が行われた空気が、環境空間に排出される。
【０００４】
気流発生モジュールを壁部に設置して使用する場合、環境空間の壁部に、気流発生モジュールが容易に設置可能であることが、求められている。例えば、壁部に設置されている取付け器具に気流発生モジュールを容易に取付け可能にする等して、気流発生モジュールを壁部に容易に設置可能にすることが、求められている。
【先行技術文献】
【特許文献】
【０００５】
特許第５６２３２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、気流発生モジュールを環境空間の壁部に容易に設置可能にする取付け器具、及び、その取付け器具を備える気流発生装置を提供することにある。
【課題を解決するための手段】
【０００７】
実施形態によれば、取付け器具は、取付け板及び枠部材を備える。取付け板は、壁部の壁裏面に配置され、枠部材は、壁部の壁表面に配置される状態で、取付け板に取付けられる。外部への開口を有する気流発生モジュールが枠部材に取付けられた状態では、気流発生モジュールの作動によって開口を通して空気が流れることにより、壁表面が隣接する環境空間に、気流が発生する。枠部材は、取付けられた気流発生モジュールが表側から当接する底板部、及び、周方向の全周に渡って底板部から表側へ突出する突起を備える。突起は、枠部材に取付けられた気流発生モジュールを外周側から囲む。突起は、内周側を向く突起内周面を備え、突起内周面は、突出端に近い部位ほど外周側に位置する勾配で形成される。
【発明の効果】
【０００８】
本発明によれば、気流発生モジュールを環境空間の壁部に容易に設置可能にする取付け器具、及び、その取付け器具を備える気流発生装置を提供することができる。
【図面の簡単な説明】
【０００９】

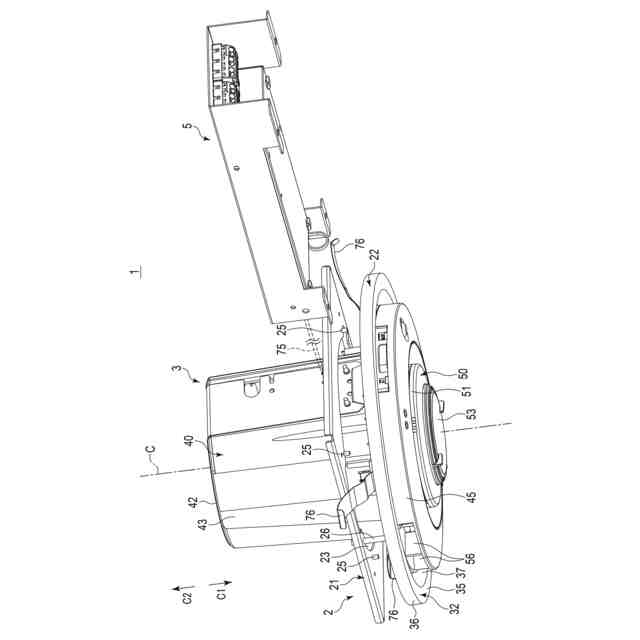

図１は、実施形態に係る空気処理装置の一例を示す斜視図である。

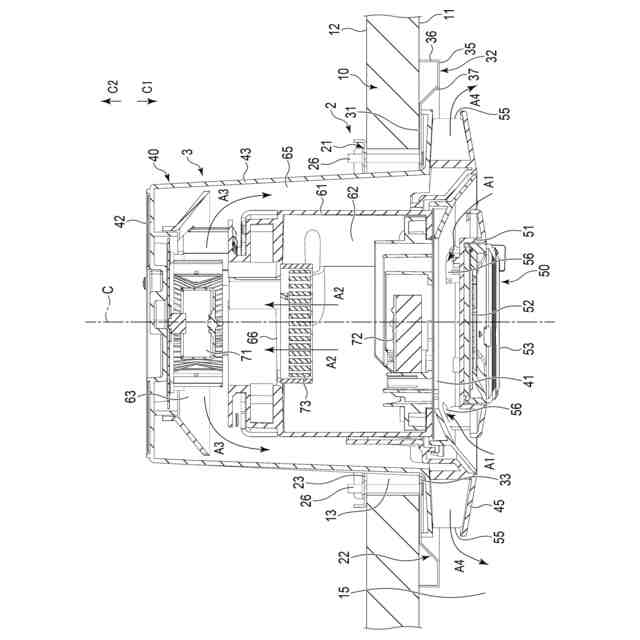

図２は、実施形態において、取付け器具及び空気処理モジュールが壁部に設置された状態を示す断面図である。

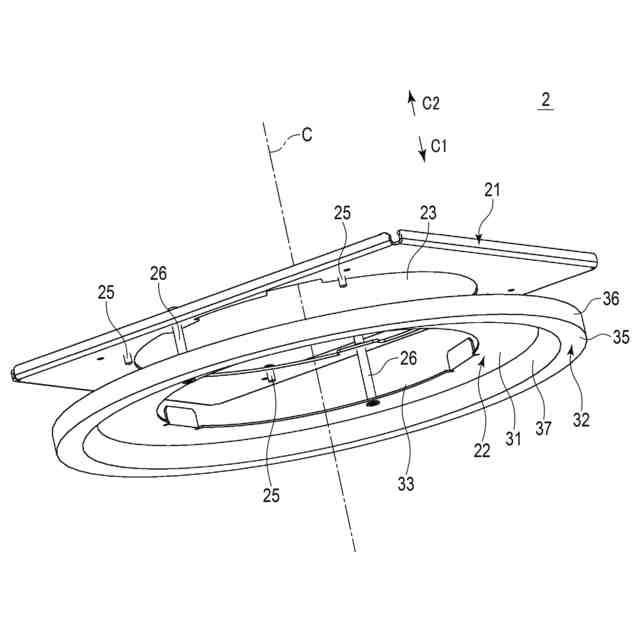

図３は、実施形態に係る取付け器具を示す斜視図である。

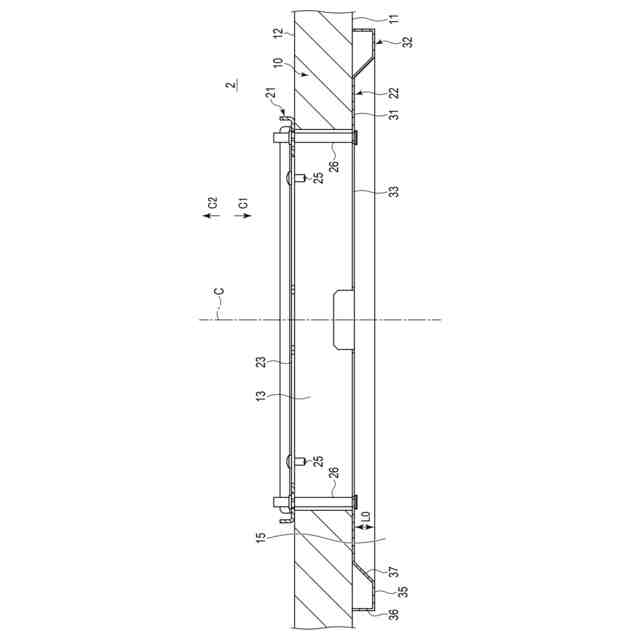

図４は、実施形態において、取付け器具のみが壁部に設置された状態を示す断面図である。

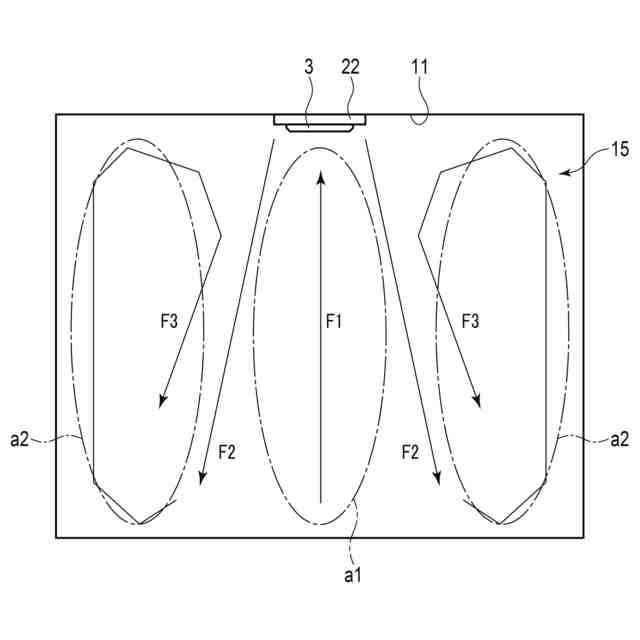

図５は、実施形態において、壁部に設置された空気処理モジュールを作動している状態での、環境空間に形成される空気の流れの一例を示す概略図である。
【発明を実施するための形態】
【００１０】
実施形態の取付け器具（２）は、取付け板（２１）及び枠部材（２２）を備える。取付け板（２１）は、壁部（１０）の壁裏面（１２）に配置され、枠部材（２２）は、壁部（１０）の壁表面（１１）に配置される状態で、取付け板（２１）に取付けられる。外部への開口（５５）を有する気流発生モジュール（３）が枠部材（２２）に取付けられた状態では、気流発生モジュール（３）の作動によって開口（５５）を通して空気が流れることにより、壁表面（１１）が隣接する環境空間（１５）に、気流が発生する。枠部材（２２）は、取付けられた気流発生モジュール（３）が表側から当接する底板部（３１）、及び、周方向の全周に渡って底板部（３１）から表側へ突出する突起（３２）を備える。突起（３２）は、枠部材（２２）に取付けられた気流発生モジュール（３）を外周側から囲む。突起（３２）は、内周側を向く突起内周面（３７）を備え、突起内周面（３７）は、突出端に近い部位ほど外周側に位置する勾配で形成される。これにより、気流発生モジュール（３）を、壁部（１０）に容易に設置可能となる。
（【００１１】以降は省略されています）
