公開番号2025133128
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024030872
出願日2024-03-01
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人筒井国際特許事務所
主分類G09F 9/30 20060101AFI20250904BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置の性能を向上させる。
【解決手段】表示装置DSP1は、配線基板10と、配線基板10上に搭載された複数の発光素子20と、配線基板10を支持する光透過性の円形板30と、円形板30の中心30Cを回転軸として回転可能な状態で円形板30の周縁部を支持可能な支持台40と、円形板30を回転動作させることが可能な回転駆動部50と、複数の発光素子20のオン-オフ動作を制御可能な発光制御回路C1と、複数の発光素子20のそれぞれに電力を供給可能な電力供給回路C2と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
配線基板と、
第１方向に沿って並ぶように前記配線基板上に搭載された複数の発光素子と、
前記配線基板を支持する光透過性の円形板と、
前記円形板の中心を回転軸として回転可能な状態で前記円形板の周縁部を支持可能な支持台と、
前記円形板を回転動作させることが可能な回転駆動部と、
前記複数の発光素子のオン－オフ動作を制御可能な発光制御回路と、
前記複数の発光素子のそれぞれに電力を供給可能な電力供給回路と、
を有する、表示装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１において、
前記円形板は、周縁部に複数のギア歯を備えたギアを含み、
前記回転駆動部は、
前記円形板の前記複数のギア歯とかみ合うことにより前記円形板の回転動作を駆動する駆動ギアと、
前記駆動ギアを回転動作させることが可能な駆動モータと、
を含み、
前記回転駆動部は、前記支持台内に収容されている、表示装置。
【請求項３】
請求項１において、
前記円形板の周縁部には、前記円形板の円周に沿って延びている配線が配置され、
前記配線は、前記複数の発光素子のそれぞれと電気的に接続され、
前記支持台には、回転動作中の前記円形板の前記配線に継続的に接触可能な接続端子が配置され、
前記電力供給回路は、前記接続端子、および前記配線を介して前記複数の発光素子に電力が供給可能である、表示装置。
【請求項４】
請求項３において、
前記配線基板には、前記複数の発光素子のそれぞれと電気的に接続された前記発光制御回路が配置され、
前記配線基板は、前記複数の発光素子のそれぞれと前記発光制御回路とを電気的に接続する複数の基板配線を有し、
前記電力供給回路は、前記接続端子、および前記配線を介して前記発光制御回路に電力を供給可能である、表示装置。
【請求項５】
請求項４において、
前記発光制御回路は、
前記複数の発光素子のオン状態およびオフ状態の切り替えを行うスイッチング回路と、
映像信号を外部から無線通信により受信する受信回路と、
前記映像信号およびクロック信号に基づいて前記複数の発光素子のそれぞれのスイッチングのタイミングを制御するタイミング制御回路と、
前記タイミング制御回路に伝送する前記クロック信号を生成するクロック信号生成回路と、
を含んでいる、表示装置。
【請求項６】
請求項３において、前記配線は、前記円形板の側面に形成されている、表示装置。
【請求項７】
請求項１において、
前記円形板は、前面、および前記前面の反対側の背面を備え、
前記円形板の前記前面または前記背面の周縁部には、前記円形板の円周に沿って延びている配線が配置され、
前記配線は、前記複数の発光素子のいずれかと電気的に接続され、
前記支持台には、回転動作中の前記円形板の前記配線に継続的に接触可能な接続端子が配置され、
前記発光制御回路は、前記支持台内に配置され、かつ、前記接続端子、および前記配線を介して前記複数の発光素子に制御信号が供給可能である、表示装置。
【請求項８】
請求項１において、
前記配線基板は、平面視において扇形または台形を成し、
前記配線基板が備える複数の辺のうち、前記円形板の中心に最も近い第１辺の長さは、前記円形板の中心から最も遠い第２辺の長さよりも短い、表示装置。
【請求項９】
請求項１において、前記配線基板は、光透過性を備える、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１（特開２０２３－３１６３８号公報）には、回転可能に支持された基板に、複数の発光素子が１列で配列された回転式表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３１６３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回転式表示装置は、複数の発光素子が配列された基板が高速で回転することにより、文字や図形情報を表示することができる。また、細い帯状の基板を用いれば、文字や図形情報などの表示画像の背景が視認可能である。
【０００５】
しかし、このような回転式表示装置には、改善の余地がある。例えば、特許文献１に記載されているように、基板の回転軸を支持する支持部材が回転軸の延長線上に設けられている場合、支持部材によって背景が阻害される。
【０００６】
本発明の目的は、表示装置の性能を向上させる技術を提供することにある。
【課題を解決するための手段】
【０００７】
一実施の形態に係る表示装置は、配線基板と、第１方向に沿って並ぶように前記配線基板上に搭載された複数の発光素子と、前記配線基板を支持する光透過性の円形板と、前記円形板の中心を回転軸として回転可能な状態で前記円形板の周縁部を支持可能な支持台と、前記円形板を回転動作させることが可能な回転駆動部と、前記複数の発光素子のオン－オフ動作を制御可能な発光制御回路と、前記複数の発光素子のそれぞれに電力を供給可能な電力供給回路と、を有している。
【図面の簡単な説明】
【０００８】

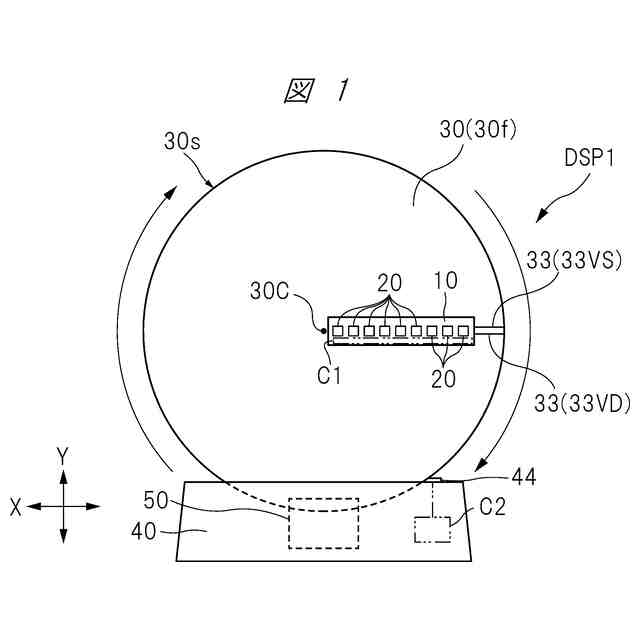

一実施形態である表示装置の構成例を示す平面図である。

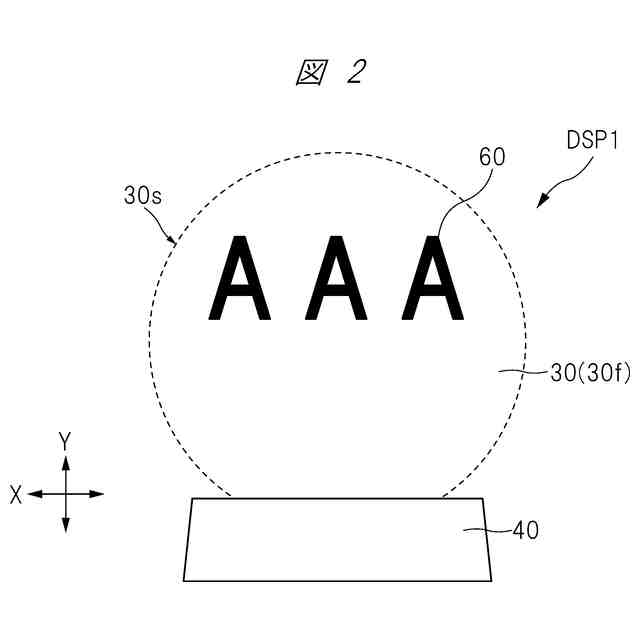

図１に示す表示装置の円形板を回転させて画像を表示させた状態を示す平面図である。

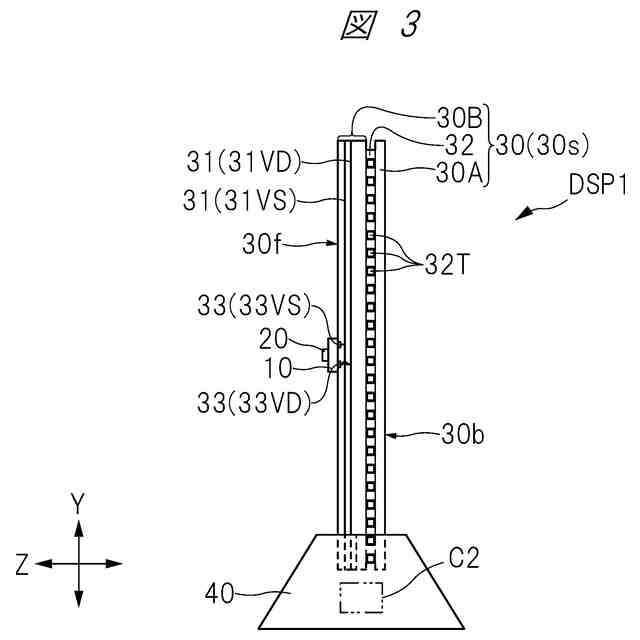

図１に示す表示装置の側面図である。

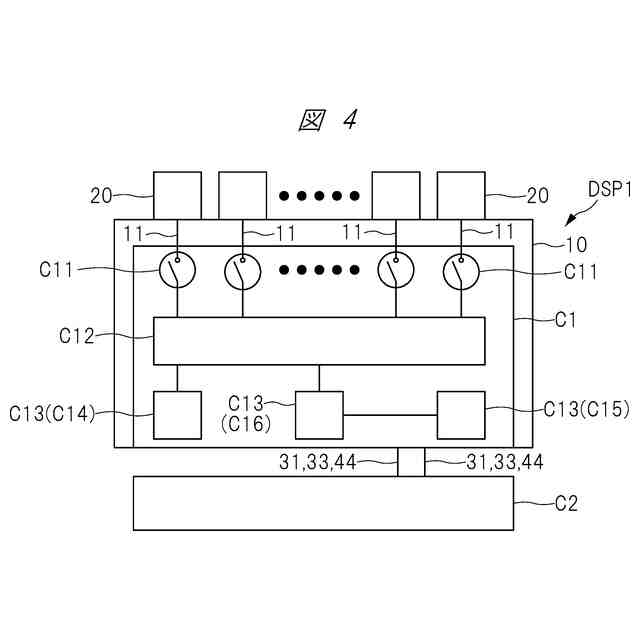

図１から図３に示す表示装置が備えている回路の構成例を示す説明図である。

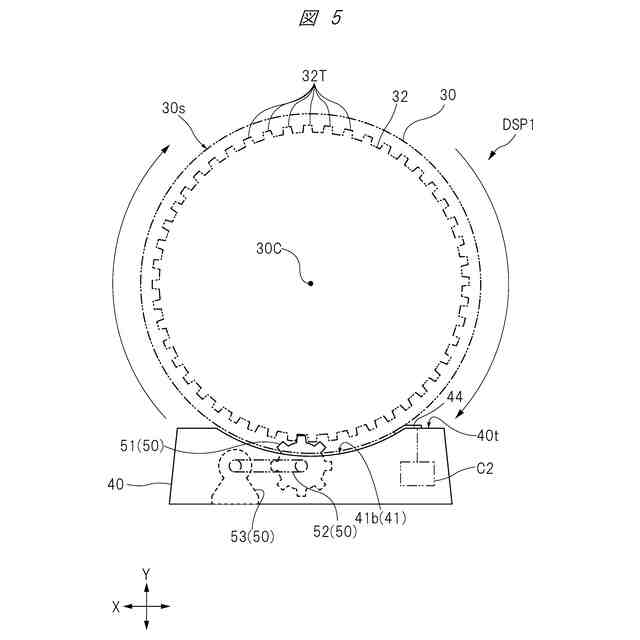

図１に示す円形板を回転させる構造の一例を示す説明図である。

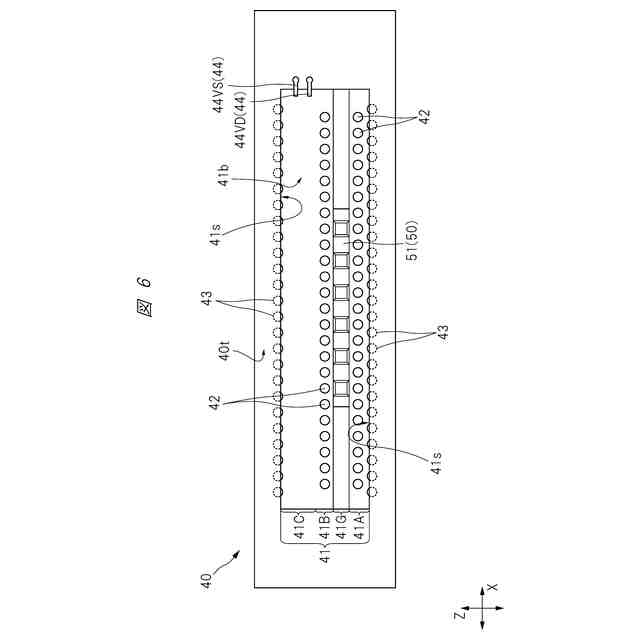

図５に示す支持台の上面側の構造例を示す上面図である。

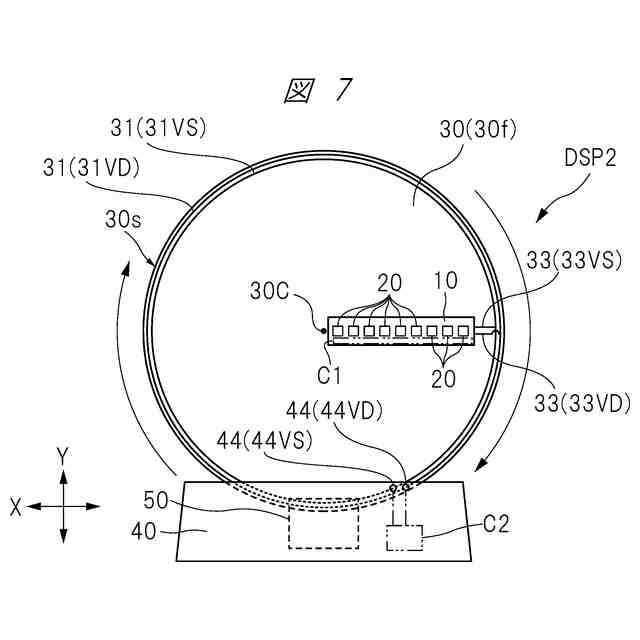

図１に対する変形例を示す平面図である。

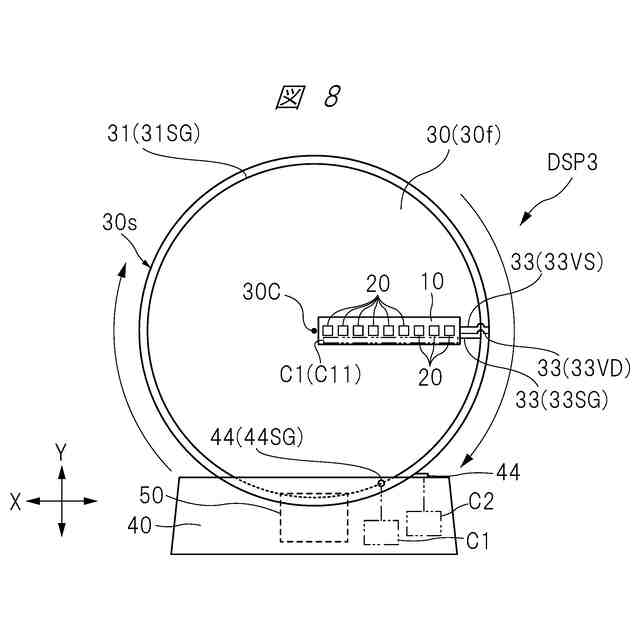

図１に対する他の変形例を示す平面図である。
図１に対する他の変形例を示す平面図である。
図１に示す配線基板に対する変形例を示す断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の各実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一または関連する符号を付して、詳細な説明を適宜省略することがある。
【００１０】
＜表示装置＞
まず、本実施の形態の表示装置である回転式表示装置の構成例について説明する。図１は、一実施形態である回転式表示装置の構成例を示す平面図である。図２は、図１に示す表示装置の円形板を回転させて画像を表示させた状態を示す平面図である。図３は、図１に示す表示装置の側面図である。図４は、図１から図３に示す表示装置が備えている回路の構成例を示す説明図である。
（【００１１】以降は省略されています）
