公開番号2025132599
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030271
出願日2024-02-29
発明の名称換気装置
出願人ダイキン工業株式会社
代理人個人,個人
主分類F24F 7/00 20210101AFI20250903BHJP(加熱;レンジ;換気)
要約【課題】本開示は、本体ケーシング(1)の底壁(1e)の結露を抑制可能な換気装置(HRV)を提供する。
【解決手段】本体ケーシング(1)と、全熱交換器(4)と、水受皿(6)と、を備える換気装置(HRV)。全熱交換器(4)は、本体ケーシング(1)の内部の給気通路(16)及び排気通路(15)の途中に設置される。水受皿(6)は、本体ケーシング(1)の壁面(1ei)に取り付けられて全熱交換器(4)から滴下する水を貯留する。水受皿(6)は、室外側貯水部(61)と、室内側貯水部(62)とを有する。室外側貯水部(61)の底部である室外側底壁(61b)の熱貫流率は、室内側貯水部(62)の底部である室内側底壁(62b)の熱貫流率よりも低い。

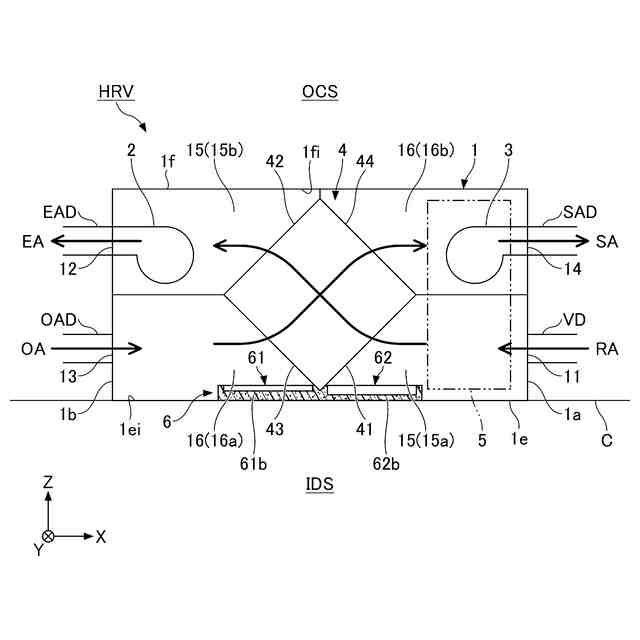

【選択図】図1
特許請求の範囲【請求項１】
本体ケーシング(1)と、

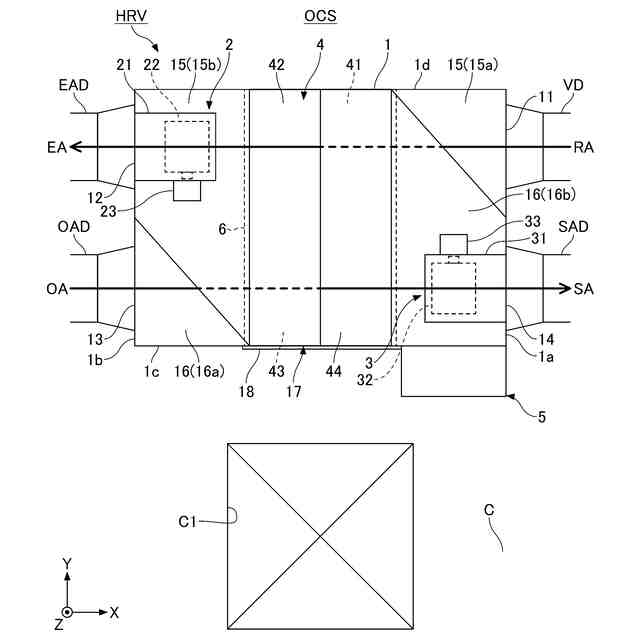

前記本体ケーシング(1)の内部の給気通路(16)及び排気通路(15)の途中に設置される全熱交換器(4)と、
前記本体ケーシング(1)の壁面(1ei)に取り付けられて前記全熱交換器(4)から滴下する水を貯留する水受皿(6)と、を備え、
前記水受皿(6)は、前記本体ケーシング(1)の室外側端面(1b)の給気入口(13)に接続される前記給気通路(16)の給気上流部(16a)に配置される室外側貯水部(61)と、前記本体ケーシング(1)の室内側端面(1a)の排気入口(11)に接続される前記排気通路(15)の排気上流部(15a)に配置される室内側貯水部(62)と、を有し、
前記室外側貯水部(61)の底部の室外側底壁(61b)の熱貫流率は、前記室内側貯水部(62)の底部の室内側底壁(62b)の熱貫流率よりも低い、
換気装置(HRV)。
続きを表示（約 750 文字）【請求項２】

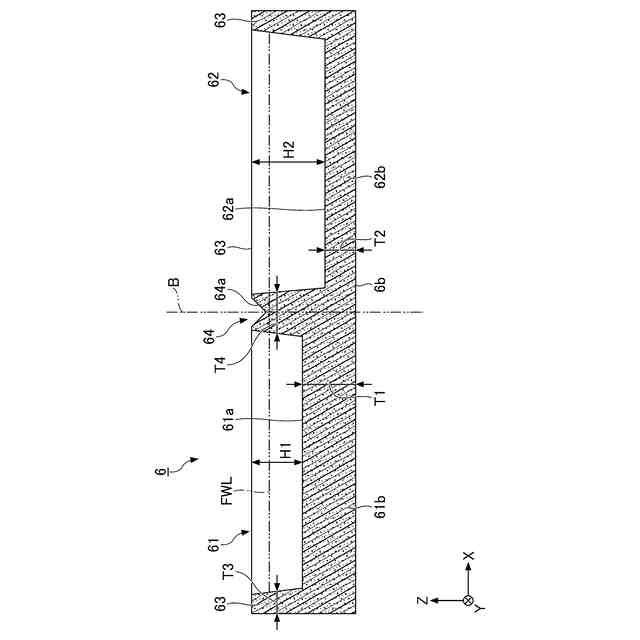

前記水受皿(6)の底面(6b)と前記室外側貯水部(61)の底面(61a)との間の前記室外側底壁(61b)の厚さ(T1)は、前記水受皿(6)の底面(6b)と前記室内側貯水部(62)の底面(62a)との間の前記室内側底壁(62b)の厚さ(T2)よりも大きい、
請求項１に記載の換気装置(HRV)。
【請求項３】
前記水受皿(6)の材質は、発泡樹脂である、
請求項１又は請求項２に記載の換気装置。
【請求項４】

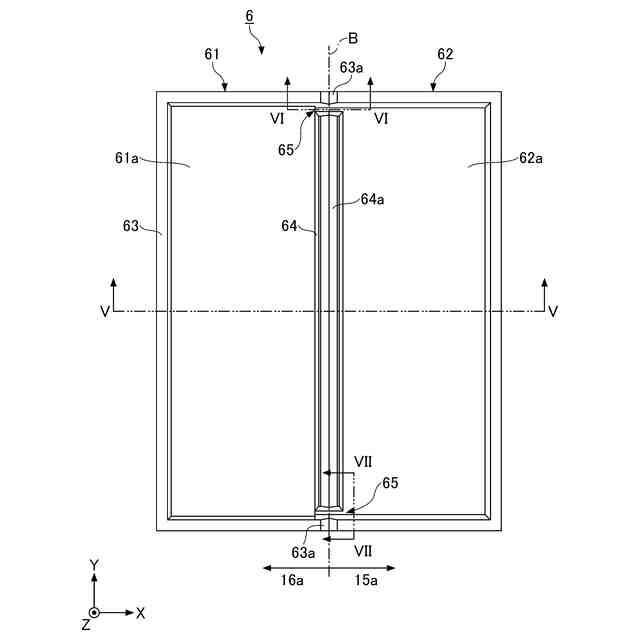

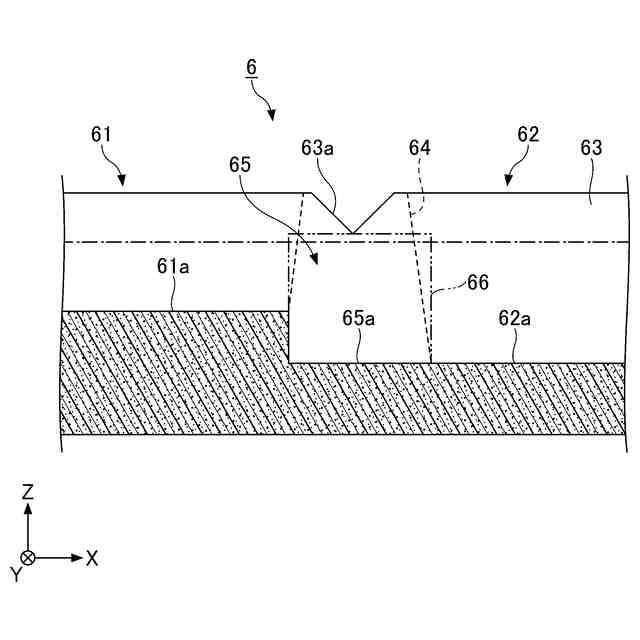

前記水受皿(6)は、前記室外側貯水部(61)と前記室内側貯水部(62)とを接続する水路(65)を有する、
請求項１又は請求項２に記載の換気装置。
【請求項５】
前記水受皿(6)は、前記室外側貯水部(61)と前記室内側貯水部(62)とを接続する水路(65)を有する発泡樹脂成形品であり、

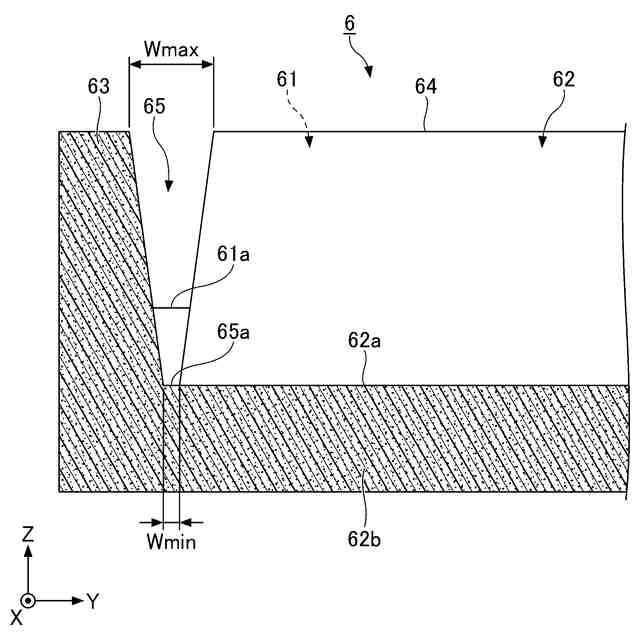

前記水路(65)は、前記発泡樹脂成形品で成形可能な最小幅(Wmin)の溝である、
請求項１又は請求項２に記載の換気装置。
【請求項６】
前記室外側底壁(61b)の厚さ(T1)は、前記室内側底壁(62b)の厚さ(T2)の１．１倍以上かつ１．５倍以下である、
請求項２に記載の換気装置。
【請求項７】

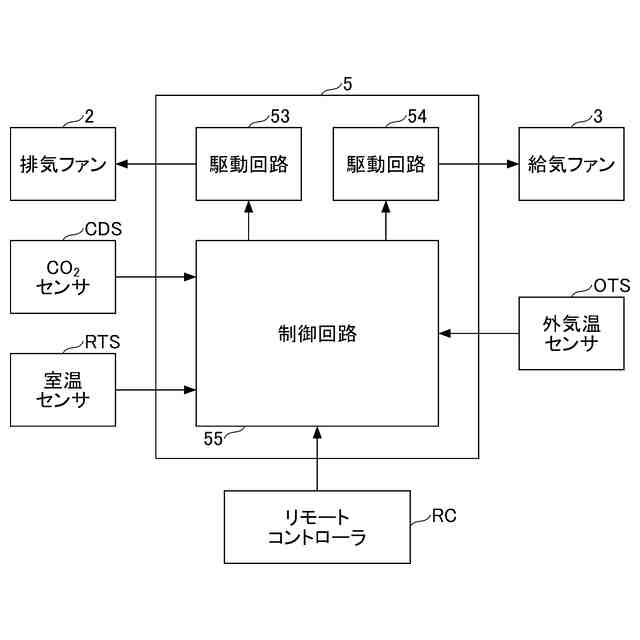

前記本体ケーシング(1)の前記室内側端面(1a)の給気出口(14)に接続される前記給気通路(16)の給気下流部(16b)に設置される給気ファン(3)と、
前記本体ケーシング(1)の前記室外側端面(1b)の排気出口(12)に接続される前記排気通路(15)の排気下流部(15b)に設置される排気ファン(2)と、をさらに備える、
請求項１に記載の換気装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、換気装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、空気調和装置の室内機が知られている（例えば、特許文献１を参照）。この室内機は、ケーシングの内部でケーシングの底板の上方に配置され、ケーシング内に設けられる熱交換器で発生するドレン水を受けるドレンパンを備えている。
【０００３】
また、室内と室外との間で空気の入替えを行う換気装置が知られている（例えば、特許文献２を参照）。この換気装置は、直方体形状に形成された箱形のケーシングを有し、ケーシング内には、全熱交換器と、給気ファンと、排気ファンとが収容されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０８５４０３号公報
特開２０２２－７５２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述の特許文献２に記載された換気装置が天井に据え付けられる場合、ケーシング内の全熱交換器によって区画された室内側の領域と室外側の領域に跨って、全熱交換器から滴下する水滴を受ける水受皿が配置される。このような換気装置において、水受皿の底壁の厚さは、ケーシングの高さや全熱交換器の高さの制限を考慮しつつ、水受皿に必要な貯水量を確保するように決定される。
【０００６】
そのため、前述の特許文献１に記載された室内機のドレンパンとは異なり、換気装置の水受皿の底壁は、厚さが一様にされてケーシングの底壁の上面に接する。このような場合、水受皿の底壁に必要な断熱性能が確保できず、水受皿に貯留された水や水受皿の上を通過する空気によってケーシングの底壁が冷却されて結露が発生するおそれがある。
【０００７】
本開示は、ケーシングの底壁の結露を抑制可能な換気装置を提供する。
【課題を解決するための手段】
【０００８】
本開示の一つの態様は、本体ケーシング(1)と、前記本体ケーシング(1)の内部の給気通路(16)及び排気通路(15)の途中に設置される全熱交換器(4)と、前記本体ケーシング(1)の壁面(1ei)に取り付けられて前記全熱交換器(4)から滴下する水を貯留する水受皿(6)と、を備え、前記水受皿(6)は、前記本体ケーシング(1)の室外側端面(1b)の給気入口(13)に接続される前記給気通路(16)の給気上流部(16a)に配置される室外側貯水部(61)と、前記本体ケーシング(1)の室内側端面(1a)の排気入口(11)に接続される前記排気通路(15)の排気上流部(15a)に配置される室内側貯水部(62)と、を有し、前記室外側貯水部(61)の底部である室外側底壁(61b)の熱貫流率は、前記室内側貯水部(62)の底部である室内側底壁(62b)の熱貫流率よりも低い、換気装置(HRV)を提供する。
【０００９】
上記の態様によれば、本体ケーシング(1)の底壁(1e)の結露を抑制可能な換気装置(HRV)を提供することができる。
【００１０】
上記の態様の換気装置(HRV)において、前記水受皿(6)の底面(6b)と前記室外側貯水部(61)の底面(61a)との間の前記室外側底壁(61b)の厚さ(T1)は、前記水受皿(6)の底面(6b)と前記室内側貯水部(62)の底面(62a)との間の前記室内側底壁(62b)の厚さ(T2)よりも大きくてもよい。この構成により、水受皿(6)において、室外側底壁(61b)の熱貫流率を、室内側底壁(62b)の熱貫流率よりも、低くすることができる。
（【００１１】以降は省略されています）
