公開番号2025131037
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028523
出願日2024-02-28
発明の名称誘導体イメージ線路アンテナ及びアンテナ装置
出願人株式会社NTTドコモ,国立大学法人横浜国立大学
代理人個人,個人
主分類H01Q 13/24 20060101AFI20250902BHJP(基本的電気素子)
要約【課題】小型化に寄与し、垂直偏波と水平偏波との両偏波に対応可能な誘導体イメージ線路アンテナ及びアンテナ装置を提供する。
【解決手段】誘導体イメージ線路アンテナ100は、導体によって構成された平板状の地板105と、地板105上において、地板105と接して設けられるアンテナ素子108とを備える。アンテナ素子108は、電波を伝搬する導波部110と、電波を放射する素子を含む励振部150とを有する。導波部110は、誘電体によって構成され、アンテナ素子108の上面視において少なくとも一部がテーパ状であり、励振部150は、導波部110と接して設けられる、または導波部110に含まれるように設けられる。
【選択図】図1
特許請求の範囲【請求項１】
導体によって構成された平板状の地板と、
前記地板上において、前記地板と接して設けられるアンテナ素子と
を備え、
前記アンテナ素子は、
電波を伝搬する導波部と、
前記電波を放射する素子を含む励振部と
を有し、
前記導波部は、誘電体によって構成され、前記アンテナ素子の上面視において少なくとも一部がテーパ状であり、
前記励振部は、前記導波部と接して設けられる、または前記導波部に含まれるように設けられる誘導体イメージ線路アンテナ。
続きを表示（約 660 文字）【請求項２】
前記励振部は、水平偏波用のダイポールアンテナによって構成される請求項１に記載の誘導体イメージ線路アンテナ。
【請求項３】
前記励振部は、垂直偏波用のモノポールアンテナによって構成される請求項１に記載の誘導体イメージ線路アンテナ。
【請求項４】
前記アンテナ素子は、垂直方向において傾けて配置される請求項１に記載の誘導体イメージ線路アンテナ。
【請求項５】
前記導波部は、前記誘電体と導体板との積層構造を有する請求項１に記載の誘導体イメージ線路アンテナ。
【請求項６】
請求項１乃至５の何れかの誘導体イメージ線路アンテナを放射状に複数配置したアンテナ装置。
【請求項７】
請求項２の誘導体イメージ線路アンテナと、請求項３の誘導体イメージ線路アンテナとを側面方向において並べて配置したアンテナ装置。
【請求項８】
請求項２の誘導体イメージ線路アンテナと、請求項３の誘導体イメージ線路アンテナとを放射状に交互に配置したアンテナ装置。
【請求項９】
請求項２の誘導体イメージ線路アンテナの励振部と、請求項３の誘導体イメージ線路アンテナの励振部とを同心円上に配置した請求項８に記載のアンテナ装置。
【請求項１０】
請求項２の誘導体イメージ線路アンテナの励振部と、請求項３の誘導体イメージ線路アンテナの励振部とを、半径方向において異なる位置に配置した請求項８に記載のアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動体通信用の基地局アンテナなどとして用いることができる誘導体イメージ線路アンテナ及びアンテナ装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、垂直偏波用の指向性アンテナ素子と、水平偏波用の指向性アンテナ素子とを同一基板上に配置し、水平面内において全方向（３６０度）へのビーム照射が可能なアンテナ装置が提案されている（特許文献１）。
【０００３】
また、誘導体ロッド（誘導体イメージ線路）を用いて利得や半値幅を制御でき、水平面内に複数セクタのビーム照射が可能なマルチビーム誘導体ロッドアンテナシステムも提案されている（非特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開2023-034234号公報
【非特許文献】
【０００５】
佐藤他、“マルチビーム誘電体ロッドアンテナシステム”、電子情報通信学会論文誌B Vol.J106-B No.12 pp.797-804、2023年12月
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示されているアンテナ装置は、八木・宇田アンテナを用いており、基板（地板）からの一定の距離を確保する必要があるため、どうしても高さ方向のサイズが大きくなる課題がある。
【０００７】
また、非特許文献１に開示されているマルチビーム誘導体ロッドアンテナシステムは、片方の偏波のみにしか対応できない。
【０００８】
そこで、以下の開示は、このような状況に鑑みてなされたものであり、小型化に寄与し、垂直偏波と水平偏波との両偏波に対応可能な誘導体イメージ線路アンテナ及びアンテナ装置の提供を目的とする。
【課題を解決するための手段】
【０００９】
本開示の一態様は、導体によって構成された平板状の地板（例えば、地板105, 地板205）と、前記地板上において、前記地板と接して設けられるアンテナ素子（アンテナ素子108, アンテナ素子208）とを備え、前記アンテナ素子は、電波を伝搬する導波部（導波部110, 導波部210）と、前記電波を放射する素子を含む励振部（励振部150, 励振部250）とを有し、前記導波部は、誘電体によって構成され、前記アンテナ素子の上面視において少なくとも一部がテーパ状であり、前記励振部は、前記導波部と接して設けられる、または前記導波部に含まれるように設けられる誘導体イメージ線路アンテナ（誘導体イメージ線路アンテナ100, 誘導体イメージ線路アンテナ200）である。
【図面の簡単な説明】
【００１０】

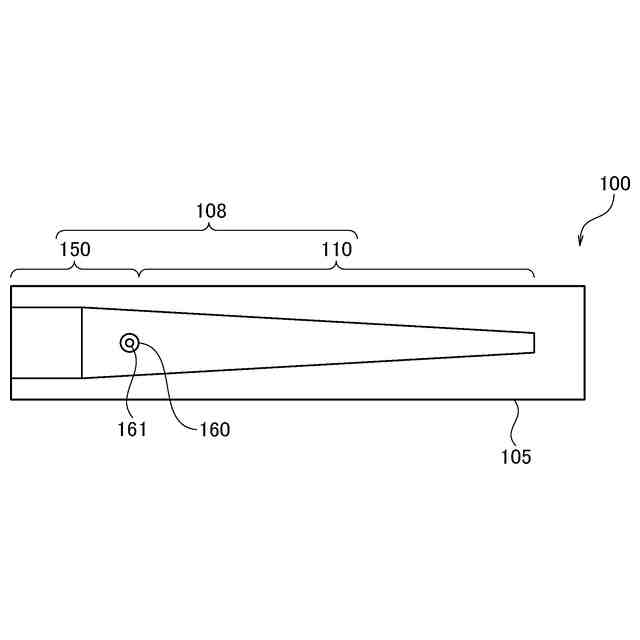

図１は、誘導体イメージ線路アンテナ100の平面図である。

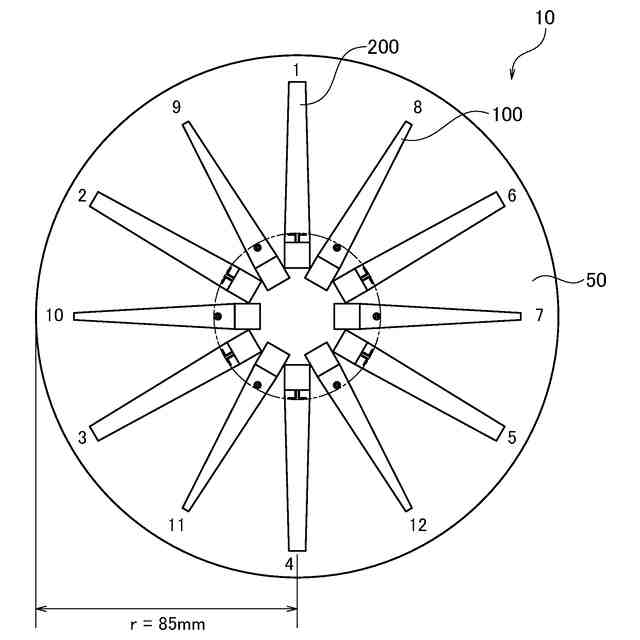

図２Ａは、実施例１に係るアンテナ装置10の平面図である。

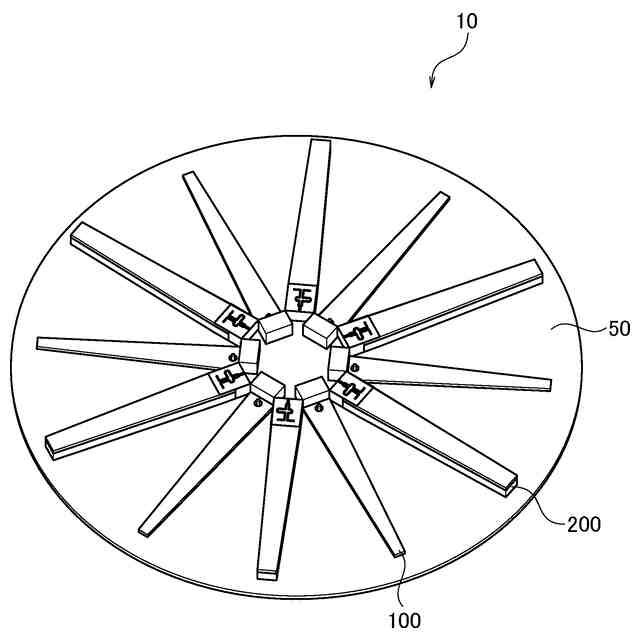

図２Ｂは、実施例１に係るアンテナ装置10の斜視図である。
図３は、誘導体イメージ線路アンテナ200の平面図（寸法を含む）である。
図４は、誘導体イメージ線路アンテナ200の側面図である。
図５は、誘導体イメージ線路アンテナ100の平面図（寸法を含む）である。

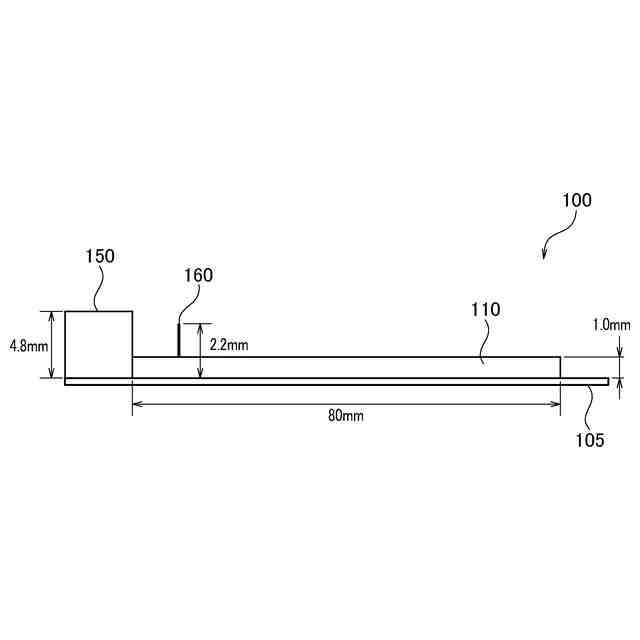

図６は、誘導体イメージ線路アンテナ100の側面図である。

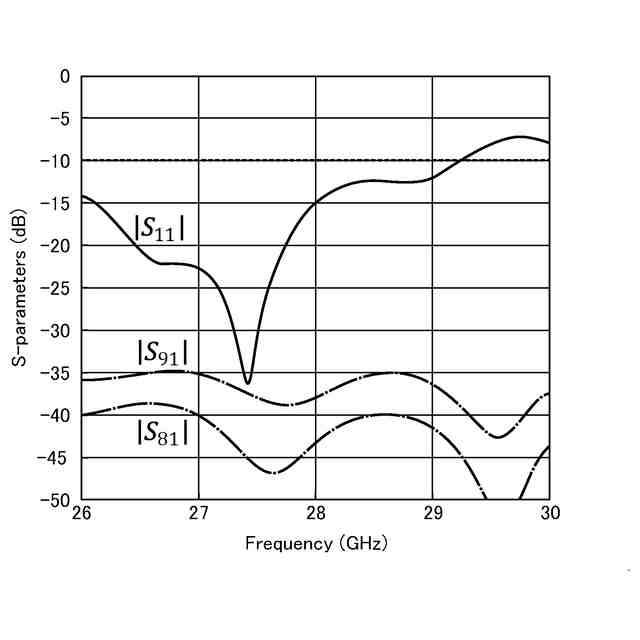

図７は、主に水平偏波を放射する実施例１の指向性アンテナ素子のＳパラメータを示す図である。

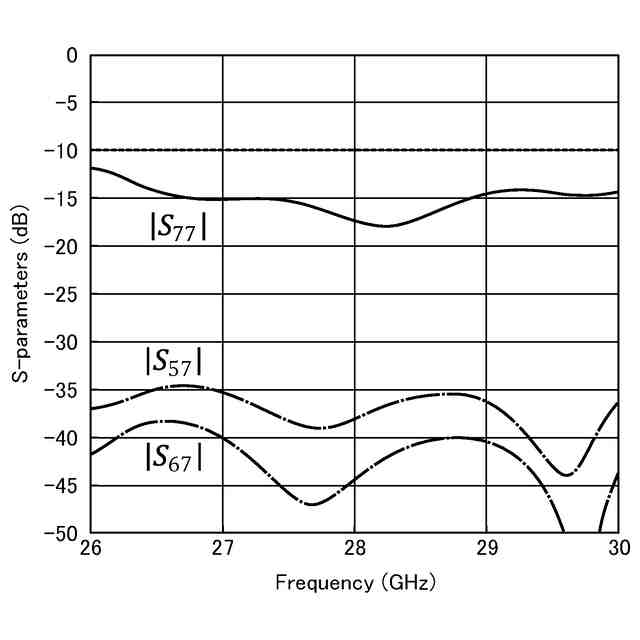

図８は、主に垂直偏波を放射する実施例１の指向性アンテナ素子のSパラメータを示す図である。
図９は、実施例１に係る指向性アンテナ素子の水平面内指向性を示す図である。
図１０は、実施例１に係る指向性アンテナ素子の垂直面内指向性を示す図である。
図１１は、実施例２に係るアンテナ装置10Aの平面図である。
図１２は、主に水平偏波を放射する実施例２の指向性アンテナ素子のＳパラメータを示す図である。
図１３は、主に垂直偏波を放射する実施例２の指向性アンテナ素子のＳパラメータを示す図である。
図１４は、実施例２に係る指向性アンテナ素子の水平面内指向性を示す図である。
図１５は、実施例２に係る指向性アンテナ素子の垂直面内指向性を示す図である。
図１６は、実施例３に係るアンテナ装置10Bの平面図である。
図１７は、実施例４に係るアンテナ装置10Cの斜視図である。
図１８は、実施例４に係る誘導体イメージ線路アンテナ200Aのチルト状態を模式的に示す図である。
図１９は、実施例４に係る指向性アンテナ素子のＳパラメータを示す図である。
図２０は、実施例４に係る指向性アンテナ素子の指向性を示す図である。
図２１は、実施例５に係る指向性アンテナ素子の指向性を示す図である。
図２２は、実施例６に係る指向性アンテナ素子の指向性を示す図である。
図２３は、実施例７に係る指向性アンテナ素子のＳパラメータを示す図である。
図２４は、実施例８に係る指向性アンテナ素子のＳパラメータを示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
