公開番号2025127178
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023748
出願日2024-02-20
発明の名称バッテリマネージメントシステム
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類H02J 13/00 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】複数の監視回路と双方向通信を行う通信回路が有するメモリのメモリ容量の増加を抑制するバッテリマネージメントシステムを提供する。

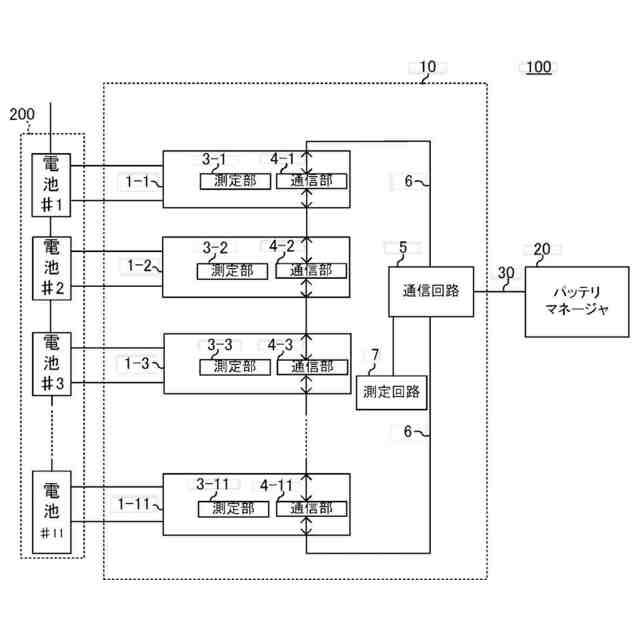

【解決手段】バッテリマネージメントシステムは、直列にデイジーチェーンで接続され、それぞれが、組電池に含まれる複数の電池のそれぞれの電圧及び電流の少なくとも一方を測定し、測定した情報を含む特定のデータサイズの測定データを送信するn個(nは2以上の自然数)の測定回路と、n個の測定回路と双方向通信を行う通信回路と、複数の電池のそれぞれを管理するバッテリマネージャと、を備え、通信回路は、測定データを先入れ先出しの順序で一時保存するi個(iは2以上の自然数)の先入れ先出しメモリを含み、それぞれが2以上の測定回路を含むm個(mは2以上の自然数)のグループから時系列順に送信される複数の測定データを先入れ先出しメモリに保存し、保存した当該複数の測定データを、バッテリマネージャに送信する。
【選択図】図1
特許請求の範囲【請求項１】
直列にデイジーチェーンで接続され、それぞれが、組電池に含まれる複数の電池のそれぞれの電圧及び電流の少なくとも一方を測定し、測定した情報を含む特定のデータサイズの測定データを送信するｎ個（ｎは２以上の自然数）の測定回路と、
ｎ個の前記測定回路と双方向通信を行う通信回路と、
前記複数の電池のそれぞれを管理するバッテリマネージャと、
を備え、
前記通信回路は、

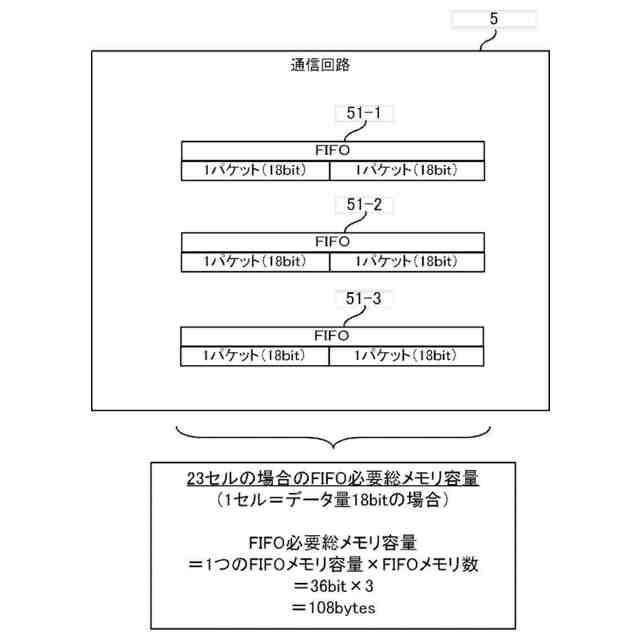

前記測定データを先入れ先出しの順序で一時保存するｉ個（ｉは２以上の自然数）の先入れ先出しメモリを含み、

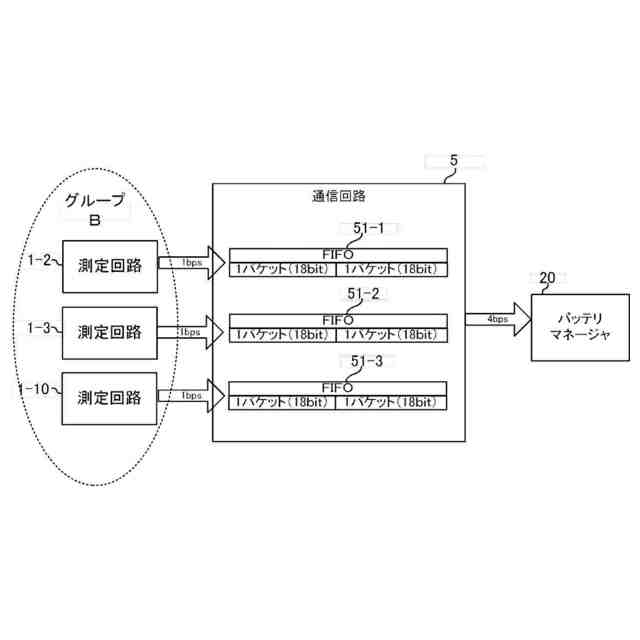

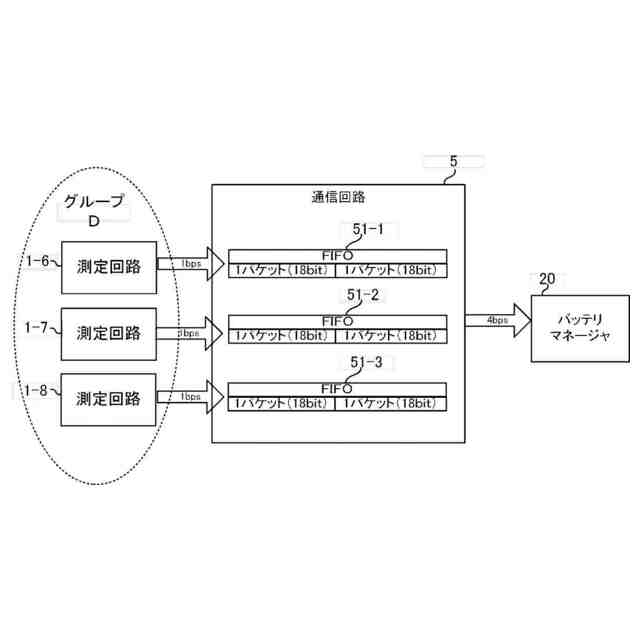

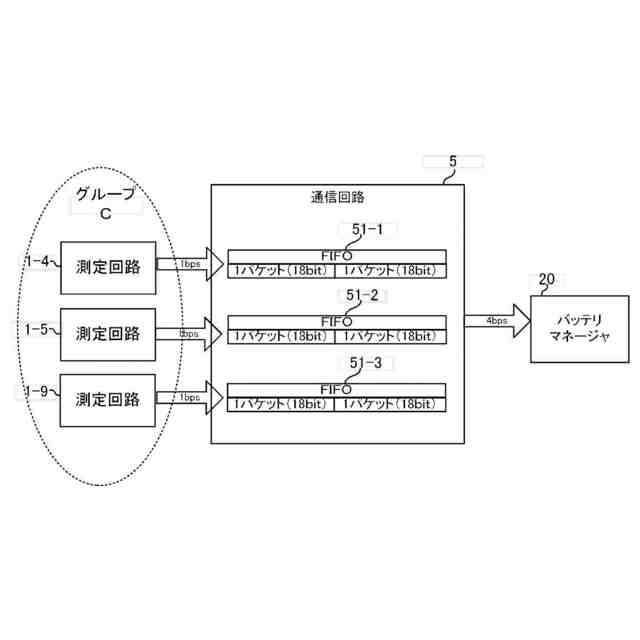

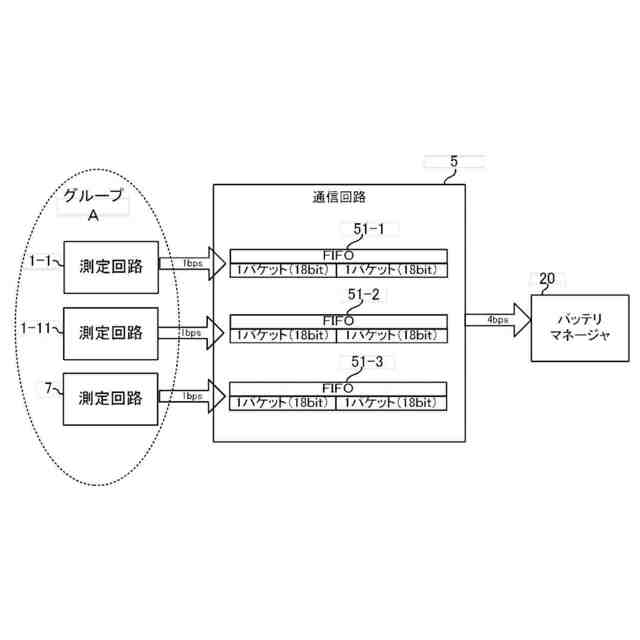

それぞれが２以上の前記測定回路を含むｍ個（ｍは２以上の自然数）のグループから時系列順に送信される複数の前記測定データを前記先入れ先出しメモリに保存し、保存した当該複数の測定データを、前記バッテリマネージャに送信する、バッテリマネージメントシステム。
続きを表示（約 470 文字）【請求項２】
前記先入れ先出しメモリの数は、ｎ個の前記測定回路の数を１／ｍ倍した数に相当する、請求項１に記載のバッテリマネージメントシステム。
【請求項３】
前記データサイズは、複数の前記電池のそれぞれの前記電圧及び前記電流の少なくとも一方を符号化するのに必要な最小単位のデータ量を含み、
ｉ個の前記先入れ先出しメモリのそれぞれは、前記データ量のｋ倍（ｋは２以上の自然数）のメモリ容量を含む、請求項１に記載のバッテリマネージメントシステム。
【請求項４】
ｎ個の前記測定回路を前記デイジーチェーンで前記通信回路に接続し、ｎ個の前記測定回路と前記通信回路が双方向通信を行うための第１通信回線と、
前記通信回路を前記バッテリマネージャに接続し、前記通信回路と前記バッテリマネージャが双方向通信を行うための第２通信回線と、
を備え、
前記第２通信回線のデータ通信速度は、前記第１通信回線のデータ通信速度以上を有する、請求項１に記載のバッテリマネージメントシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バッテリマネージメントシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に開示されるバッテリマネージメントシステム（ＢＭＳ）は、組電池に含まれる複数の電池の電圧（セル電圧）と、複数の電池に流れる電流（セル電流）などを監視する監視回路を複数備える。またＢＭＳは、複数の監視回路のそれぞれと通信を行う通信回路と、組電池を管理するバッテリマネージャとを備えている。
【０００３】
従来のＢＭＳでは、電圧検出用の複数の監視回路が、通信回路とリング状に接続、つまりデイジーチェーン接続されて、リング状の回線で、通信回路を介して、バッテリマネージャと単方向通信を行う。一方、電流検出用の監視回路は、デイジーチェーン接続ではなく、直接通信回路に接続されて、バッテリマネージャと双方向通信を行う。
【０００４】
電圧検出用の複数の監視回路で測定した電圧の測定データは、単方向通信でバッテリマネージャに送信される。つまり、電圧の測定データは、単方向通信で、ＦＩＦＯ（Ｆｉｒｓｔ－ＩｎＦｉｒｓｔＯｕｔ）に保存されずに（通信回路をスルーして）、バッテリマネージャに送信される。電流検出用の監視回路で測定した電流の測定データは、通信回路内のＦＩＦＯに一時的に保存される。つまり、電流の測定データは、ＦＩＦＯに保存された後、通信回路がバッテリマネージャに送信する。
【０００５】
このように従来技術は、複数の監視回路の内、２以上の特定の監視回路が単方向通信することを想定している。つまり、従来技術は、複数の監視回路の内、２以上の特定の監視回路が通信回路及びバッテリマネージャと双方向通信を行う場合の測定データの伝送方法について考慮していない。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－０７６８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】

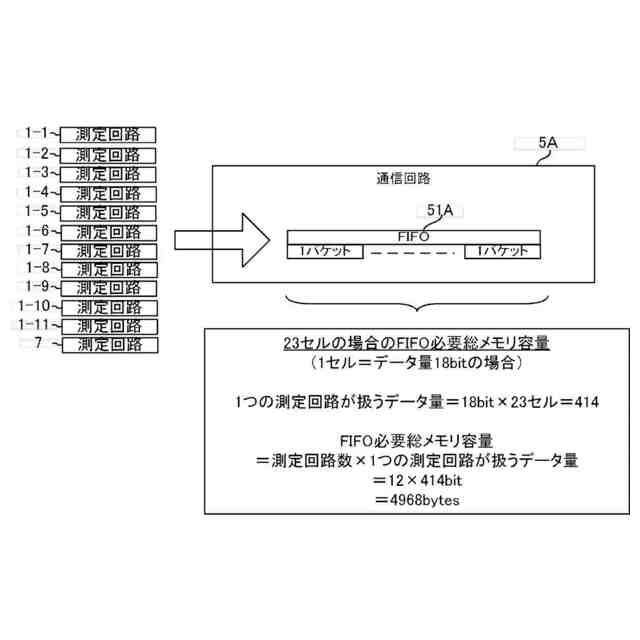

この対策として、２以上の特定の監視回路が同時に測定データをバッテリマネージャに送信するために、電圧の測定データを含む全ての測定データを、ＦＩＦＯに一時的に保存することが考えられる。
【０００８】
ただし、この場合、監視回路の数が多くなるほど、また１つの監視回路が送信するデータ量が多くなるほど、通信回路が受信する測定データのデータサイズが増加する。このため、通信回路内のＦＩＦＯのメモリ容量が増加し、メモリ容量の増加によりバッテリマネージメントシステムの実装面積が増加し得る。このように従来技術は、複数の監視回路と双方向通信を行う通信回路が有するメモリに測定データを一時保存させる上で改善の余地がある。
【０００９】
本開示は、上記の事情を踏まえ、複数の監視回路と双方向通信を行う通信回路が有するメモリのメモリ容量の増加を抑制するバッテリマネージメントシステムを提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、本開示に係るバッテリマネージメントシステムは、直列にデイジーチェーンで接続され、それぞれが、組電池に含まれる複数の電池のそれぞれの電圧及び電流の少なくとも一方を測定し、測定した情報を含む特定のデータサイズの測定データを送信するｎ個（ｎは２以上の自然数）の測定回路と、ｎ個の前記測定回路と双方向通信を行う通信回路と、前記複数の電池のそれぞれを管理するバッテリマネージャと、を備え、前記通信回路は、前記測定データを先入れ先出しの順序で一時保存するｉ個（ｉは２以上の自然数）の先入れ先出しメモリを含み、それぞれが２以上の前記測定回路を含むｍ個（ｍは２以上の自然数）のグループから時系列順に送信される複数の前記測定データを前記先入れ先出しメモリに保存し、保存した当該複数の測定データを、前記バッテリマネージャに送信する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
