公開番号2025126388
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022525
出願日2024-02-19
発明の名称浴室リモコン
出願人リンナイ株式会社
代理人弁理士法人ぱてな
主分類H04Q 9/00 20060101AFI20250822BHJP(電気通信技術)
要約【課題】利便性に優れた浴室リモコンを提供する。

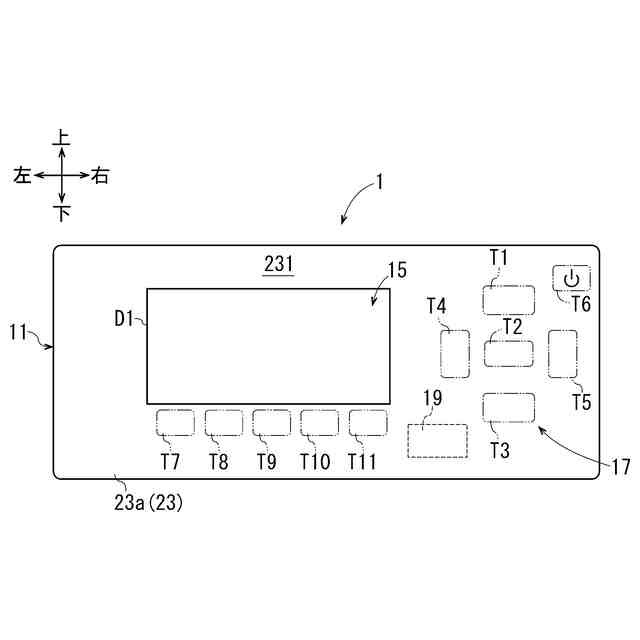

【解決手段】本発明の浴室リモコン1は、浴室R1に給水を行う給水機器90の遠隔操作を行う。浴室リモコン1は、筐体11と、取付手段13と、操作部17と、振動体19とを備えている。取付手段13は、筐体11を浴室R1の壁面R10に取り付ける。操作部17は筐体11に設けられている。操作部17は、使用者100によるタッチ操作に基づいて給水機器90に制御信号を送信する。振動体19は筐体11の内部に設けられている。振動体19は、操作部17がタッチ操作を受け付けることにより、筐体11を振動させる。

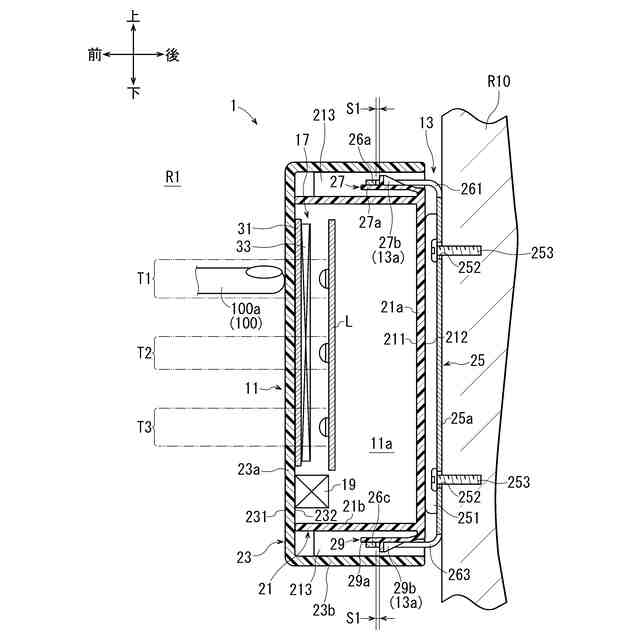

【選択図】図4
特許請求の範囲【請求項１】
浴室に給水を行う給水機器の遠隔操作を行うための浴室リモコンであって、
筐体と、
前記筐体を前記浴室の壁面に取り付ける取付手段と、
前記筐体に設けられ、使用者によるタッチ操作に基づいて前記給水機器に制御信号を送信する操作部と、
前記筐体の内部に設けられ、前記操作部が前記タッチ操作を受け付けることにより、前記筐体を振動させる振動体とを備えていることを特徴とする浴室リモコン。
続きを表示（約 760 文字）【請求項２】
前記筐体及び前記取付手段の少なくとも一方は、前記筐体の振動を支援する振動支援部を有している請求項１記載の浴室リモコン。
【請求項３】

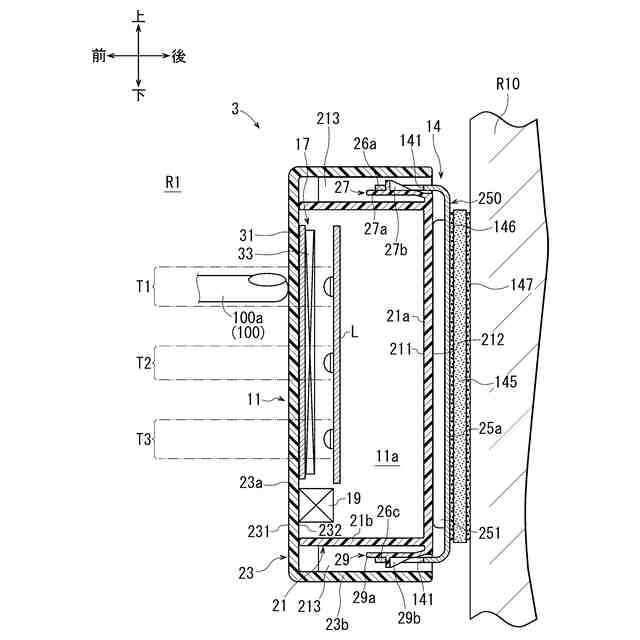

前記筐体は、前記取付手段によって前記壁面に取り付けられる第１ケースと、前記操作部及び前記振動体が設けられ、少なくとも前記第１ケースの前面を覆いつつ前記第１ケースに取り付けられる第２ケースとを有し、
前記振動支援部は、前記第１ケースと前記第２ケースとの間に配置されている請求項２記載の浴室リモコン。
【請求項４】

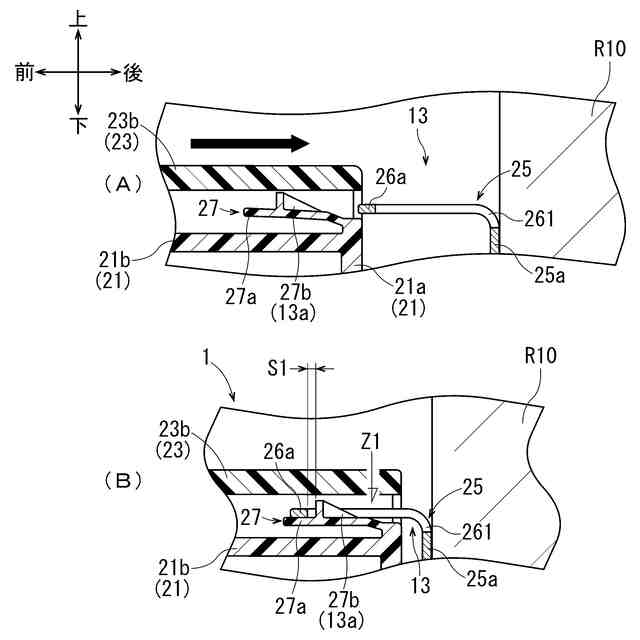

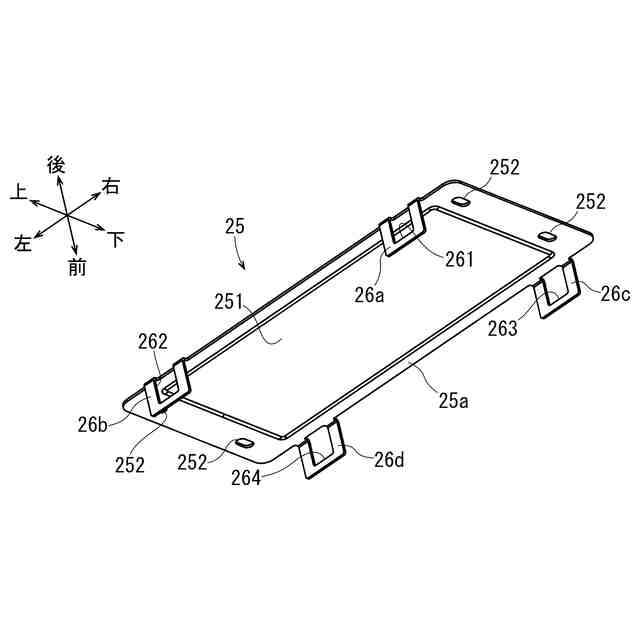

前記取付手段は、前記筐体に向かって延びる係止片が設けられ、前記壁面に固定される取付具と、
前記筐体に設けられた被係止片とを有し、

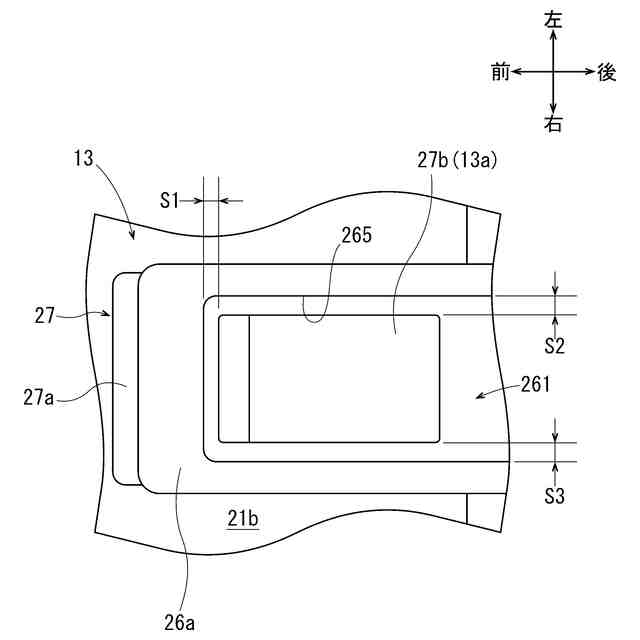

前記係止片には開口が形成され、
前記被係止片には、前記開口内に進入しつつ前記係止片と係合可能な爪部が形成され、
前記開口と前記開口内に進入した前記爪部とが前記開口の縁部から離隔した状態で係合することにより、前記振動支援部を形成する請求項２記載の浴室リモコン。
【請求項５】
前記取付手段は、前記壁面に固定されて前記筐体に向かって突出する第１連結体と、
前記筐体に設けられて前記第１連結体に向かって延びる第２連結体とを有し、
前記第２連結体は前記第１連結体に移動可能に連結されることにより、前記振動支援部を形成する請求項２記載の浴室リモコン。
【請求項６】
前記操作部は、前記筐体側から前記壁面側に向かう操作方向の前記タッチ操作に基づいて前記給水機器に前記制御信号を送信し、
前記振動体は、前記操作方向に直交する方向に前記筐体を振動させる請求項１乃至５のいずれか１項記載の浴室リモコン。

発明の詳細な説明【技術分野】
【０００１】
本発明は浴室リモコンに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に従来の浴室リモコンが開示されている。この浴室リモコンは、筐体と、操作部とを備えている。筐体は浴室の壁面に取り付けられている。操作部は筐体に設けられている。
【０００３】
この浴室リモコンでは、例えば給湯装置等の給水機器からシャワーを通じて浴室に供給される水の温度変更を行う場合、使用者は操作部に対してタッチ操作を行う。これにより、操作部は給水機器に制御信号を送信する。こうして、この浴室リモコンでは、給水機器を遠隔操作することにより、シャワーを通じて浴室に供給される水の温度変更を行う。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１２５２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、給水機器から浴室に水が供給されている状態において、例えば給水機器からシャワーなどを通じて供給される水の温度変更を行う場合、使用者は、シャワーなどから浴室に供給されている水や浴室内の湯気の影響を受けることにより、操作部を含め浴室リモコンを十分に目視し得ない状態で操作部に対するタッチ操作を行うことが考えられる。このため、操作部にタッチ操作が受け付けられたことを使用者が認識できるように、タッチ操作が受け付けられた際に電子音や音声を出力させることで利便性を向上させることが考えられる。
【０００６】
しかし、給水機器から浴室に供給されている水の水量が多い場合には、それに伴って水が供給される際の水音が大きくなる。加えて浴室内はそのような水音が反響し易い環境にある。この結果、電子音や音声が水音にかき消されてしまい、使用者はタッチ操作が受け付けられたことを十分に認識し得ないおそれがある。そこで、より利便性の高い浴室リモコンが求められる。
【０００７】
本発明は、上記従来の実情に鑑みてなされたものであって、利便性に優れた浴室リモコンを提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００８】
本発明の浴室リモコンは、浴室に給水を行う給水機器の遠隔操作を行うための浴室リモコンであって、
筐体と、
前記筐体を前記浴室の壁面に取り付ける取付手段と、
前記筐体に設けられ、使用者によるタッチ操作に基づいて前記給水機器に制御信号を送信する操作部と、
前記筐体の内部に設けられ、前記操作部が前記タッチ操作を受け付けることにより、前記筐体を振動させる振動体とを備えていることを特徴とする。
【０００９】

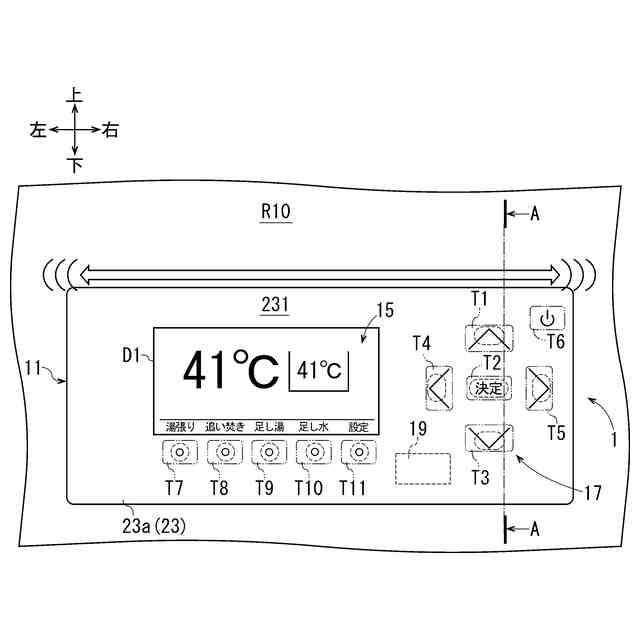

本発明の浴室リモコンでは、操作部に対する使用者のタッチ操作が受け付けられることにより、振動体が筐体を振動させる。このため、この浴室リモコンでは、操作部のタッチ操作を行っている使用者に筐体の振動が伝達される。ここで、振動体は、筐体の全体を振動させても良く、筐体の一部を振動させても良い。
【００１０】
これにより、この浴室リモコンでは、使用者は、操作部にタッチ操作が受け付けられたことを好適に認識できる。また、使用者に筐体の振動が伝達されることにより、この浴室リモコンによれば、使用者は、たとえ操作部を含め浴室リモコンを十分に目視し得ない状態で操作部に対するタッチ操作を行う場合や、給水機器から浴室内に給水が行われる際の水音が大きい場合等であっても、操作部にタッチ操作が受け付けられたことを好適に認識できる。
（【００１１】以降は省略されています）
