公開番号2025124567
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024071904
出願日2024-04-25
発明の名称マイクロバブル発生装置
出願人厦門松霖科技股ふん有限公司
代理人TRY国際弁理士法人
主分類B01F 23/2373 20220101AFI20250819BHJP(物理的または化学的方法または装置一般)
要約【課題】シャワー体験の効果を良くする。
【解決手段】一実施例によるマイクロバブル発生装置は、気液混合タンクと、3つの制御装置と、第1の循環通路と、第2の給気通路を含み、第1の制御装置の第1のポートAが給水通路と連通し、第2のポートAが給気通路と連通し、第2の制御装置の第1のポートBが第1の制御装置の第3のポートAと連通し、ポンプが第2の制御装置の第3のポートBと連通し、第3の制御装置の第1のポートCがポンプと連通し、第2のポートCが気液混合タンクと連通し、第1の循環通路が気液混合タンクと第2の制御装置の第2のポートBを連通し、第2の給気通路が給気通路と気液混合タンクを連通する。一つの気液混合タンクと一つのポンプだけでマイクロバブルを途切れずに供給することが可能であり、複数のタンク及び複数のポンプの稼働により途切れずにマイクロバブル水を取得することがなくマイクロバブル水の濃度が極めて高くなる。

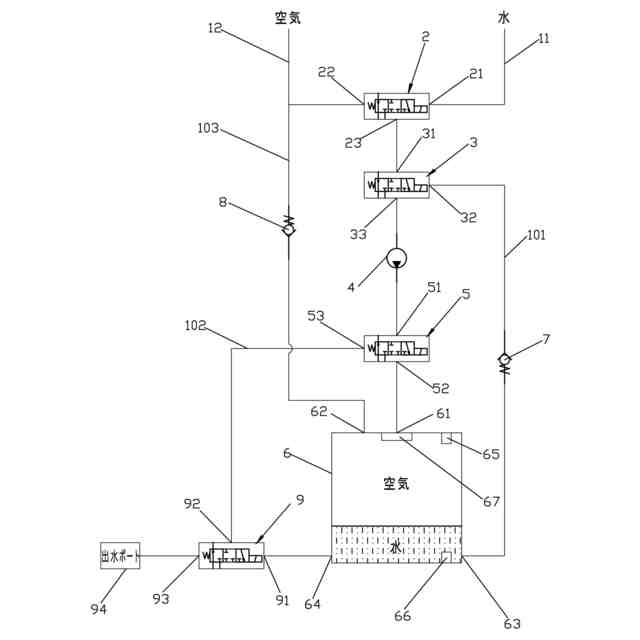

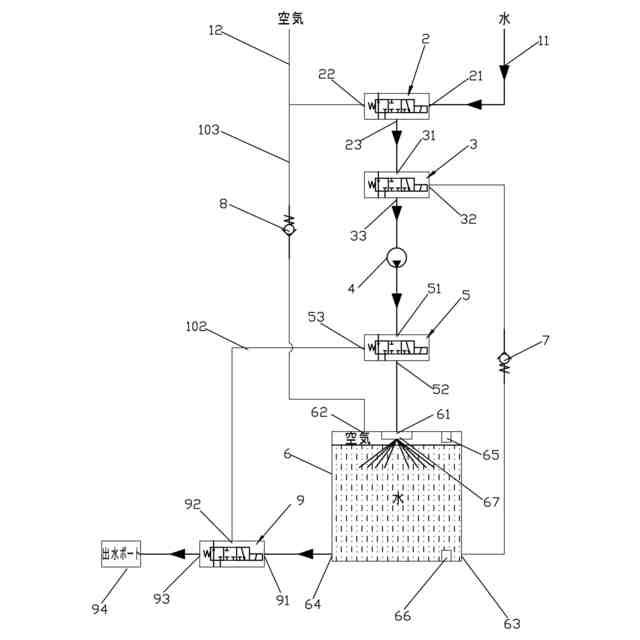

【選択図】図1
特許請求の範囲【請求項１】
気液混合タンク（６）と、
給水通路（１１）と連通する第１のポートＡ（２１）と、給気通路（１２）と連通する第２のポートＡ（２２）と、第３のポートＡ（２３）と、第１のポートＡ（２１）、第２のポートＡ（２２）及び第３のポートＡ（２３）を接続するとともに、第１のポートＡ（２１）と第２のポートＡ（２２）が第３のポートＡ（２３）と連通するか否かを制御する第１の制御手段とを備える第１の制御装置と、
第１の制御装置の第３のポートＡ（２３）と連通する第１のポートＢ（３１）と、第２のポートＢ（３２）と、第３のポートＢ（３３）と、第１のポートＢ（３１）、第２のポートＢ（３２）及び第３のポートＢ（３３）を接続するとともに、第１のポートＢ（３１）と第２のポートＢ（３２）が第３のポートＢ（３３）と連通するか否かを制御する第２の制御手段とを備える第２制御装置と、
第２の制御装置の第３のポートＢ（３３）に接続されるポンプ（４）と、
ポンプ（４）と連通する第１のポート（５１）と、気液混合タンク（６）と連通する第２のポート（５２）と、第３のポート（５３）と、第１のポートＣ（５１）、第２のポートＣ（５２）及び第３のポートＣ（５３）を接続するとともに、第２のポートＣ（５２）と第３のポートＣ（５３）が第１のポートＣ（５１）と連通するか否かを制御する第３の制御手段とを備える第３の制御装置と、
気液混合タンク（６）と第２の制御装置の第２のポートＢ（３２）を連通する第１の循環通路（１０１）と、
給気通路（１２）と気液混合タンク（６）を連通する第２の給気通路１０３と、を含むことを特徴とするマイクロバブル発生装置。
続きを表示（約 990 文字）【請求項２】
気液混合タンク（６）と連通する第１のポートＤ（９１）と、第３の制御装置の第３のポートＣ（５３）と連通する第２のポートＤ（９２）と、水を排出する第３のポートＤ（９３）と、第４の制御手段が設けられた第４の制御装置をさらに含み、該第４の制御手段は第１のポートＤ（９１）、第２のポートＤ（９２）及び第３のポートＤ（９３）を接続するとともに、第１のポートＤ（９１）と第２のポートＤ（９２）が第３のポートＤ（９３）と連通するか否かを制御することを特徴とする請求項１に記載のマイクロバブル発生装置。
【請求項３】
該第１の循環通路に第１の逆止弁（７）が設けられていることを特徴とする請求項１に記載のマイクロバブル発生装置。
【請求項４】
該第２の給気通路に第２の逆止弁（８）が設けられていることを特徴とする請求項１に記載のマイクロバブル発生装置。
【請求項５】
該第４の制御装置の第３のポートＤ（９３）はバブラーと連通することを特徴とする請求項２に記載のマイクロバブル発生装置。
【請求項６】
該気液混合タンク（６）には、該第２のポートＣ（５２）と連通する第１の入口（６１）が設けられ、該第１の入口（６１）には、気液混合タンク（６）の上壁に位置し、且つ複数の通路が設置された少なくとも一つの分流器が設けられていることを特徴とする請求項１に記載のマイクロバブル発生装置。
【請求項７】
該気液混合タンク（６）の底部と頂部には、第１の制御手段と、第２の制御手段と、第３の制御手段を接続する誘導スイッチが設けられていることを特徴とする請求項１に記載のマイクロバブル発生装置。
【請求項８】
該第１の制御装置、第２の制御装置、第３の制御装置、第４の制御装置は二位置三方向電磁弁であることを特徴とする請求項２に記載のマイクロバブル発生装置。
【請求項９】
該気液混合タンク（６）には、第２のポートＣ（５２）と連通する第１の入口（６１）と、第２の給気通路（１０３）と連通する第２の入口（６２）と、第１の循環通路（１０１）と連通する第１の出口（６３）と、第１のポートＤ（９１）と連通する第２の出口（６４）が設けられていることを特徴とする請求項２に記載のマイクロバブル発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、浴用製品の分野に関し、特に、マイクロバブル発生装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来のマイクロバブル機は、気液混合タンクとポンプを含み、例えば、一つのポンプと一つの気液混合タンクを含む形態が採用されており、そのうち、ガスを吸引してタンクに充満させ、揚水及び加圧（連続的な排水が続く）して、再び吸気して排水するようになっている。このような形態は、以下の欠点がある。１．一つのポンプによる揚水と吸気を同時に行うことができず、２．吸気の過程にマイクロバブル水の排出がない真空期間を有するため、使い心地が悪くなるが、複数の気液混合タンク又は複数のポンプの形態を採用する場合、体積が大きすぎて、携帯に不便であり、エネルギー損失が大きく、騒音が大きく、コストが高くなる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、背景技術におけるマイクロバブル発生装置に存在していた欠点を解消したマイクロバブル発生装置を提供する。
【課題を解決するための手段】
【０００４】

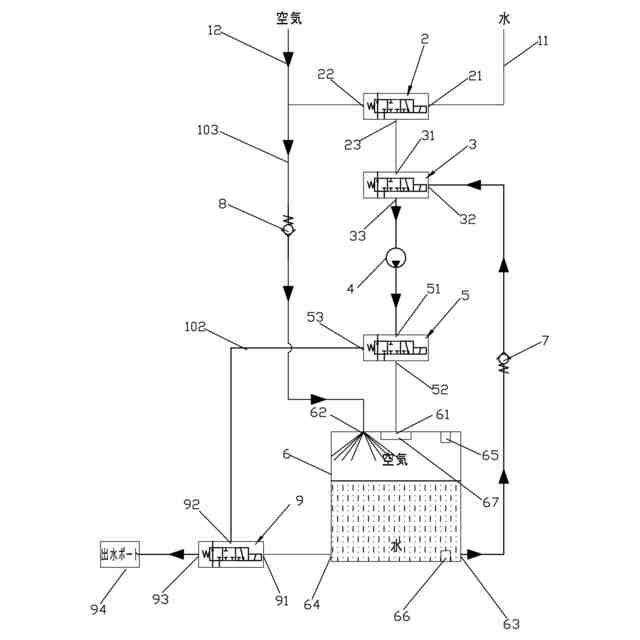

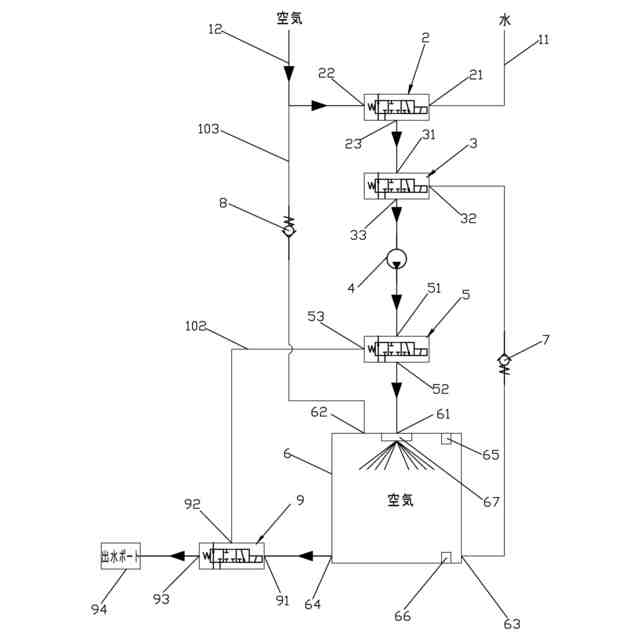

本発明の前記技術問題を解決するための技術形態に係わるマイクロバブル発生装置は、
気液混合タンク（６）と、
給水通路（１１）と連通する第１のポートＡ（２１）と、給気通路（１２）と連通する第２のポートＡ（２２）と、第３のポートＡ（２３）と、第１のポートＡ（２１）、第２のポートＡ（２２）及び第３のポートＡ（２３）を接続するとともに、第１のポートＡ（２１）と第２のポートＡ（２２）が第３のポートＡ（２３）と連通するか否かを制御する第１の制御手段とを備える第１の制御装置と、
第１の制御装置の第３のポートＡ（２３）と連通する第１のポートＢ（３１）と、第２のポートＢ（３２）と、第３のポートＢ（３３）と、第１のポートＢ（３１）、第２のポートＢ（３２）及び第３のポートＢ（３３）を接続するとともに、第１のポートＢ（３１）と第２のポートＢ（３２）が第３のポートＢ（３３）と連通するか否かを制御する第２の制御手段とを備える第２制御装置と、
第２の制御装置の第３のポートＢ（３３）に接続されるポンプ（４）と、
ポンプ（４）と連通する第１のポート（５１）と、気液混合タンク（６）と連通する第２のポート（５２）と、第３のポート（５３）と、第１のポートＣ（５１）、第２のポートＣ（５２）及び第３のポートＣ（５３）を接続するとともに、第２のポートＣ（５２）と第３のポートＣ（５３）が第１のポートＣ（５１）と連通するか否かを制御する第３の制御手段とを備える第３の制御装置と、
気液混合タンク（６）と第２の制御装置の第２のポートＢ（３２）を連通する第１の循環通路（１０１）と、
給気通路（１２）と気液混合タンク（６）を連通する第２の給気通路１０３と、を含む。
【０００５】
一実施例において、気液混合タンク（６）と連通する第１のポートＤ（９１）と、第３の制御装置の第３のポートＣ（５３）と連通する第２のポートＤ（９２）と、水を排出する第３のポートＤ（９３）と、第４の制御手段が設けられた第４の制御装置をさらに含み、該第４の制御手段は第１のポートＤ（９１）、第２のポートＤ（９２）及び第３のポートＤ（９３）を接続するとともに、第１のポートＤ（９１）と第２のポートＤ（９２）が第３のポートＤ（９３）と連通するか否かを制御する。
【０００６】
一実施例において、該第１の循環通路に第１の逆止弁（７）が設けられている。
【０００７】
一実施例において、該第２の給気通路に第２の逆止弁（８）が設けられている。
【０００８】
一実施形態において、該第４の制御装置の第３のポートＤ（９３）はバブラーと連通する。
【０００９】
一実施例において、該気液混合タンク（６）には、該第２のポートＣ（５２）と連通する第１の入口（６１）が設けられ、該第１の入口（６１）には、気液混合タンク（６）の上壁に位置し、且つ複数の通路が設置された少なくとも一つの分流器が設けられている。
【００１０】
一実施例において、該気液混合タンク（６）の底部と頂部には、第１の制御手段と、第２の制御手段と、第３の制御手段を接続する誘導スイッチが設けられている。
（【００１１】以降は省略されています）
