公開番号2025123345
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025098547,2024017179
出願日2025-06-12,2015-04-14
発明の名称コンテンツ保護処理方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/436 20110101AFI20250815BHJP(電気通信技術)
要約【課題】より付加価値の高い機能を実行可能な放送受信装置を提供する。
【解決手段】第一のデータフローを含むデジタル放送信号を受信する受信部と、通信回線を介してサーバ装置から、第一のデータフローと対応付けられた第二のデータフローを取得する通信部121と、第一のデータフローに含まれる映像データ及び/又は第二のデータフローに含まれる映像データを復号して復号映像データを生成可能な映像復号部141と、外部機器へ映像を出力可能であり、外部機器の性能情報を取得可能なデジタルインタフェース40125と、を備える。デジタルインタフェースによる映像出力制御状態には、外部機器の性能情報に応じて、第一のデータフローの映像データの復号映像のみを出力する出力制御状態と、第一のデータフローの映像データと第二のデータフローの映像データの両者を出力する第二の出力制御状態とを有する。
【選択図】図29A
特許請求の範囲【請求項１】
放送局側から放送番組コンテンツを伝送し、放送受信装置で前記放送番組コンテンツを受信する伝送システムの前記放送受信装置におけるコンテンツ保護処理方法であって、
前記放送番組コンテンツを受信する受信ステップと、
前記受信ステップで受信した前記放送番組コンテンツを蓄積する蓄積ステップと、
前記蓄積ステップで蓄積した前記放送番組コンテンツを外部機器に出力する出力ステップと、
を備え、
前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて制限なしにコピー可かつ暗号化による保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、
前記蓄積ステップにおける前記放送番組コンテンツの蓄積は、前記放送受信装置に備えられるイーサネットに対応したハードウェアで構成されるＩＰインタフェースを介して当該ＩＰインタフェースの出力先にある蓄積部において行うことが可能であり、
前記外部機器が表示装置である場合の前記出力ステップにおける前記放送番組コンテンツの出力は、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいていずれの解像度で伝送され前記蓄積ステップで蓄積されたコンテンツであっても、
前記表示装置の解像度の対応性能に応じて行うことが可能であり、
前記出力ステップでの出力は、ＨＤＭＩにより行われる出力と、前記イーサネットに対応したハードウェアで構成されるＩＰインタフェースにより行われる出力とがあり、
前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記ＩＰインタフェースを介した前記外部機器への出力制御状態は、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にあるときの前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器への出力制御状態と、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にないときの前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器への出力制御状態とで異ならせるものであり、
前記伝送システムにおいて１世代のみコピー可の保護が指定されて伝送され、前記受信ステップで受信され、前記蓄積ステップで蓄積された前記放送番組コンテンツを、前記外部機器へムーブする際には、ムーブ元の前記放送番組コンテンツは前記放送受信装置において再生不能化される、
コンテンツ保護処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、出力制御方法に関する。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
デジタル放送サービスの拡張機能の１つに、放送波でデジタルデータを送信し、天気予報やニュース、おすすめ番組等の各種情報を表示するデータ放送がある。データ放送を受信可能なテレビ受信機は既に多数市販されており、また、データ放送受信に関する技術も下記特許文献１をはじめ多数が公表されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８６４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年のコンテンツ配信に関する環境変化に対して、テレビ受信機も様々な機能拡張を求められている。特にインターネット等のブロードバンドネットワーク環境を利用したコンテンツや連携アプリケーションの配信に対する要求、及び、映像コンテンツの高解像度化／高精細化に対する要求、等が多い。しかしながら、現行のテレビ受信機が備えるデータ放送受信機能等のみの流用、或いは、前記データ放送受信機能等の機能拡張のみでは、前記要求に応え得る高付加価値のテレビ受信機を提供することは難しい。
【０００５】
本発明の目的は、より付加価値の高い機能を実行可能な放送受信装置を提供することである。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００７】
一例を挙げるならば、放送局側から放送番組コンテンツを伝送し、放送受信装置で前記放送番組コンテンツを受信する伝送システムの前記放送受信装置におけるコンテンツ保護処理方法であって、前記放送番組コンテンツを受信する受信ステップと、前記受信ステップで受信した前記放送番組コンテンツを蓄積する蓄積ステップと、前記蓄積ステップで蓄積した前記放送番組コンテンツを外部機器に出力する出力ステップと、を備える。前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて制限なしにコピー可かつ暗号化による保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものである。前記蓄積ステップにおける前記放送番組コンテンツの蓄積は、前記放送受信装置に備えられるイーサネットに対応したハードウェアで構成されるＩＰインタフェースを介して当該ＩＰインタフェースの出力先にある蓄積部において行うことが可能である。前記外部機器が表示装置である場合の前記出力ステップにおける前記放送番組コンテンツの出力は、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいていずれの解像度で伝送され前記蓄積ステップで蓄積されたコンテンツであっても、記表示装置の解像度の対応性能に応じて行うことが可能である。前記出力ステップでの出力は、ＨＤＭＩにより行われる出力と、前記イーサネットに対応したハードウェアで構成されるＩＰインタフェースにより行われる出力とがあり、前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記ＩＰインタフェースを介した前記外部機器への出力制御状態は、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にあるときの前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器への出力制御状態と、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にないときの前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器への出力制御状態とで異ならせるものである。前記伝送システムにおいて１世代のみコピー可の保護が指定されて伝送され、前記受信ステップで受信され、前記蓄積ステップで蓄積された前記放送番組コンテンツを、前記外部機器へムーブする際には、ムーブ元の前記放送番組コンテンツは前記放送受信装置において再生不能化される。
【発明の効果】
【０００８】
本発明の技術を用いることにより、より付加価値の高い機能を実行可能な放送受信装置を提供することができる。
【図面の簡単な説明】
【０００９】

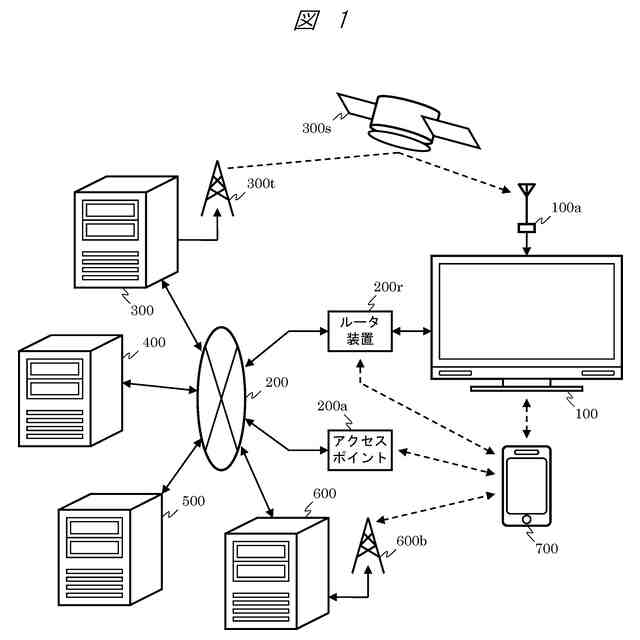

実施例１に係る放送受信装置を含む放送通信システムの一例を示すシステム構成図である。

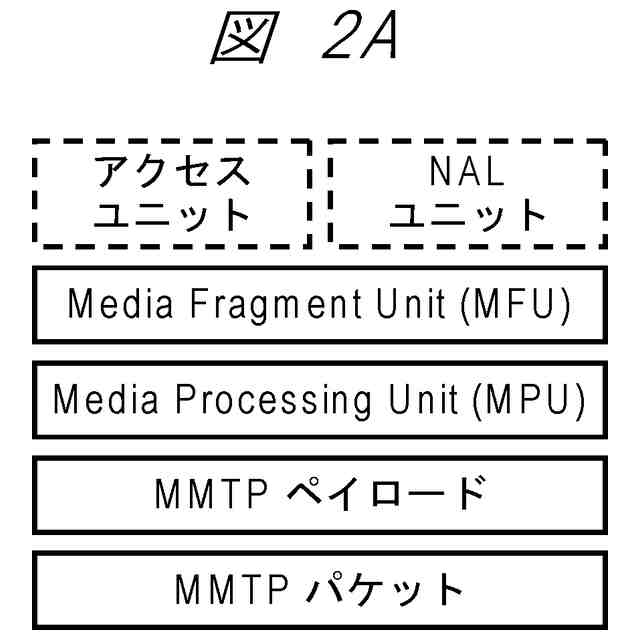

ＭＭＴにおける符号化信号の概要の説明図である。

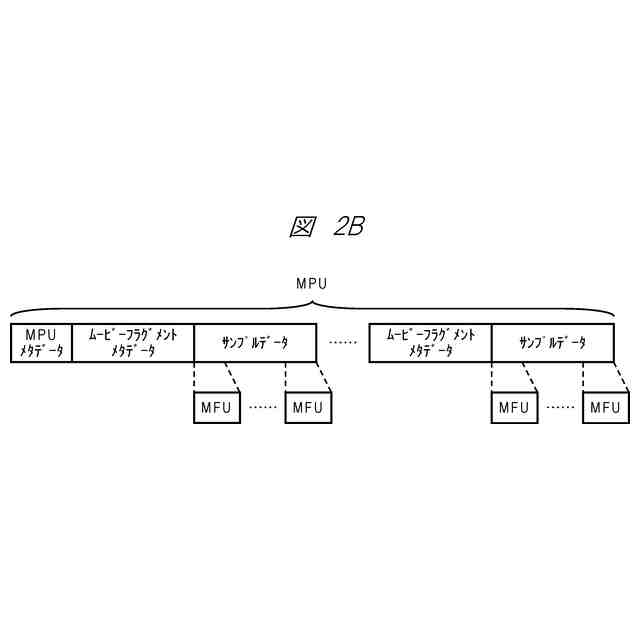

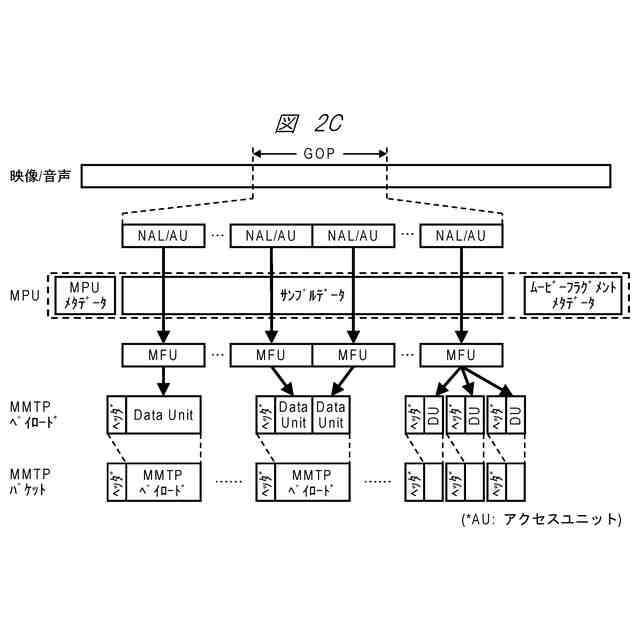

ＭＭＴにおけるＭＰＵの構成図である。
ＭＭＴにおけるＭＭＴＰパケットの構成図である。

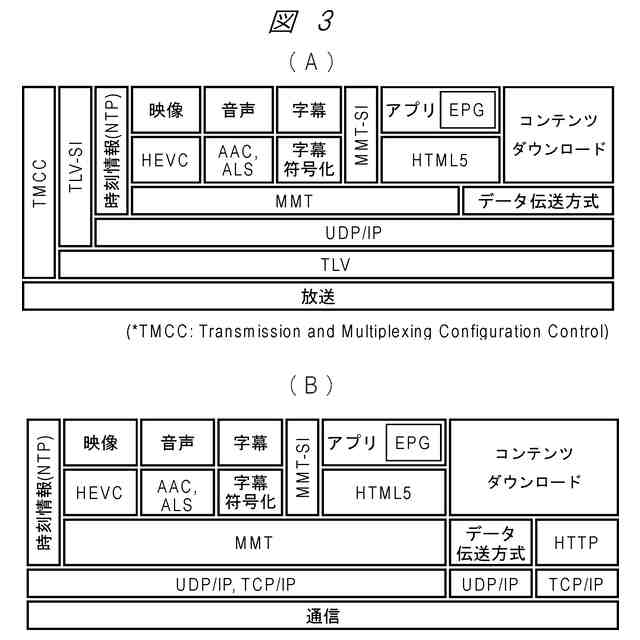

ＭＭＴを用いる放送システムのプロトコルスタックの概念図である。

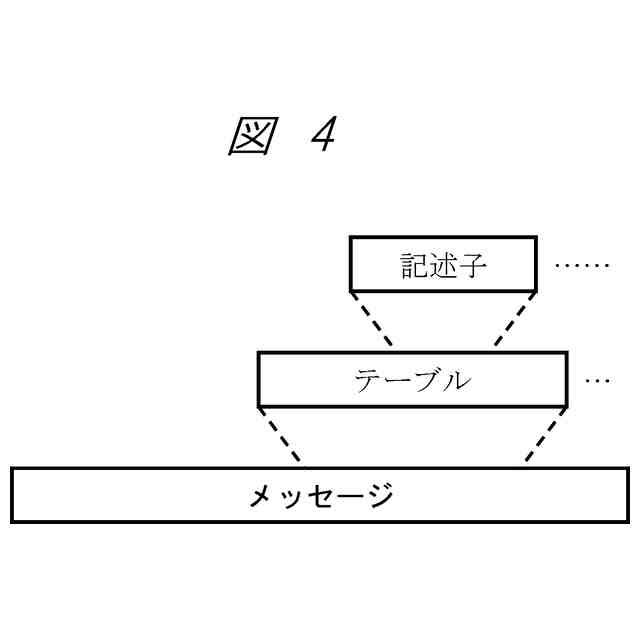

放送システムで用いる制御情報の階層構成図である。

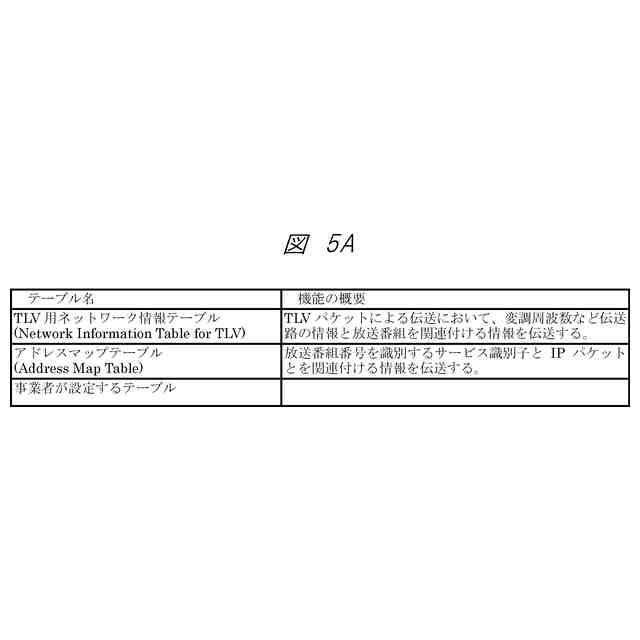

放送システムのＴＬＶ－ＳＩで使用されるテーブルの一覧である。
放送システムのＴＬＶ－ＳＩで使用される記述子の一覧である。

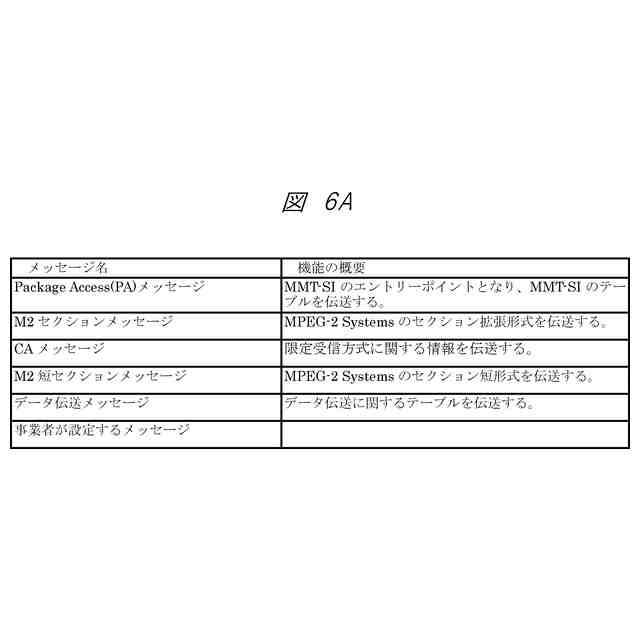

放送システムのＭＭＴ－ＳＩで使用されるメッセージの一覧である。
放送システムのＭＭＴ－ＳＩで使用されるテーブルの一覧である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その１）である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その２）である。
放送システムのデータ伝送と各テーブルの関係を示す図である。
実施例１に係る放送受信装置のブロック図である。
実施例１に係る放送受信装置の提示機能の論理的プレーン構造の構成図である。
実施例１に係る放送受信装置のクロック同期／提示同期のシステム構成図である。
実施例１に係る放送受信装置のソフトウェア構成図である。
実施例１に係る放送局サーバのブロック図である。
実施例１に係るサービス事業者サーバのブロック図である。
実施例１に係る携帯情報端末のブロック図である。
実施例１に係る携帯情報端末のソフトウェア構成図である。
放送システムのＭＨ－ＴＯＴのデータ構造を示す図である。
放送システムのＪＳＴ＿ｔｉｍｅパラメータのフォーマットを示す図である。
実施例１に係る放送受信装置のＭＪＤからの現在日付の算出方法を示す図である。
放送システムのＮＴＰ形式の構成を示す図である。
放送システムのＭＰＵタイムスタンプ記述子のデータ構造を示す図である。
放送システムのＴＭＣＣ拡張情報領域の時刻情報のデータ構造を示す図である。
実施例１に係る放送受信装置のチャンネルスキャン時の動作シーケンス図である。
放送システムのＴＬＶ－ＮＩＴのデータ構造を示す図である。
放送システムの衛星分配システム記述子のデータ構造を示す図である。
放送システムのサービスリスト記述子のデータ構造を示す図である。
放送システムのＡＭＴのデータ構造を示す図である。
実施例１に係る放送受信装置の選局時の動作シーケンス図である。
放送システムのＭＰＴのデータ構造を示す図である。
放送システムのＬＣＴのデータ構造を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
放送システムのＭＨ－ＥＩＴのデータ構造を示す図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置の緊急警報放送表示時の画面表示図である。
実施例２に係る放送受信装置のブロック図である。
放送サービス切り替え時の現在時刻表示の不整合を説明する図である。
実施例２に係る現在時刻情報参照元の選択制御の動作を説明する図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例３に係る放送通信システムのシステム構成図である。
実施例３に係る放送受信装置のブロック図である。
実施例３に係る放送受信装置のソフトウェア構成図である。
実施例３に係る放送受信装置とモニタ装置のインタフェース構成図である。
放送サービスのデータ構成を説明する図である。
放送サービスのデータ構成を説明する図である。
実施例３に係る放送受信装置のデータ出力制御の動作を説明する図である。
放送サービスのデータ構成を説明する図である。
放送サービスのデータ構成を説明する図である。
実施例３に係る放送受信装置のデータ出力制御の動作を説明する図である。
実施例４に係る放送受信装置のソフトウェア構成図である。
実施例４に係る放送受信装置とモニタ装置のインタフェース構成図である。
放送システムのＭＨ－ＡＩＴのデータ構造を示す図である。
放送サービスのデータ構成を説明する図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態の例を、図面を用いて説明する。
（実施例１）
（【００１１】以降は省略されています）
