公開番号2025122716
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018311
出願日2024-02-09
発明の名称床用目地装置
出願人ドーエイ外装有限会社
代理人個人,個人
主分類E04B 1/68 20060101AFI20250815BHJP(建築物)
要約【課題】躯体側に流れた雨水を効率よく排水することができる床用目地装置を提供すること
【解決手段】床用目地装置は、目地プレート取付具を備えかつ一方の躯体に設けられた第1の目地プレート支持部と、他方の躯体に設けられた第2の目地プレート支持部と、第1及び第2の目地プレート支持部に隣り合うような状態で架け渡された複数個の目地プレートと、一方の躯体と他方の躯体の各目地部側壁面にそれぞれ固定された一対の排水樋とを備える床用目地装置であって、目地プレート取付具は、ベースプレートと、一方の躯体側に流れた雨水を前記排水樋に誘導するガイド部材と、目地プレートの各杭ケースに挿入される係止杭とで構成されている。

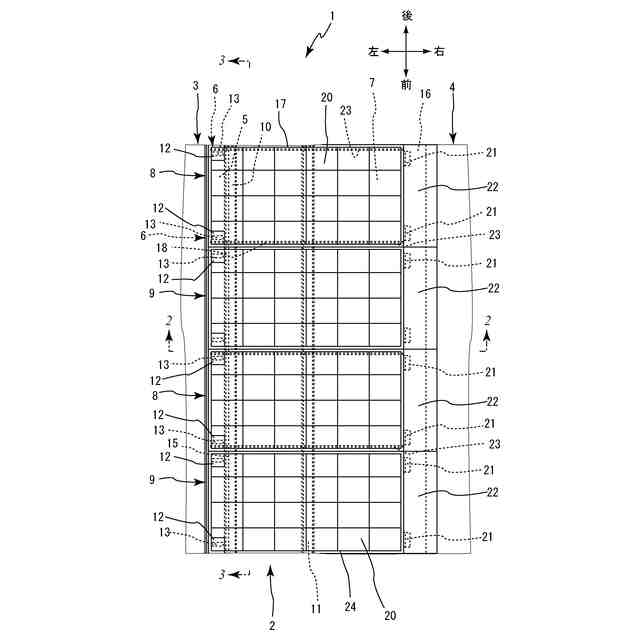

【選択図】図1
特許請求の範囲【請求項１】
目地プレート取付具を備えかつ一方の躯体に設けられた第１の目地プレート支持部と、他方の躯体に設けられた第２の目地プレート支持部と、前記第１及び第２の目地プレート支持部に隣り合うような状態で架け渡された複数個の目地プレートと、前記一方の躯体と他方の躯体の各目地部側壁面にそれぞれ固定された一対の排水樋とを備える床用目地装置であって、前記目地プレート取付具は、ベースプレートと、前記一方の躯体側に流れた雨水を前記排水樋に誘導するガイド部材と、前記目地プレートの各杭ケースに挿入される係止杭とで構成される床用目地装置。
続きを表示（約 690 文字）【請求項２】

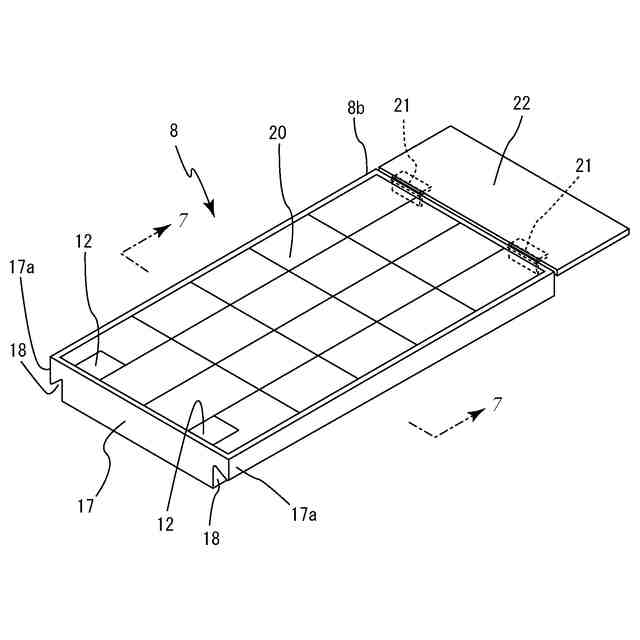

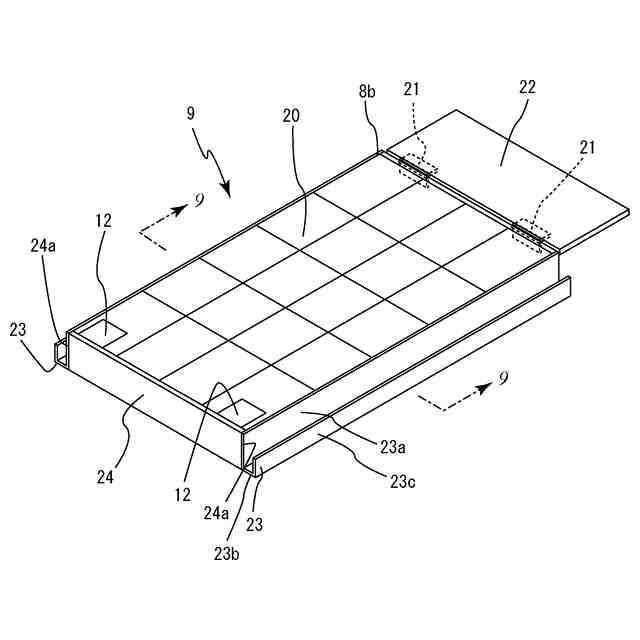

目地プレート取付具を備えかつ一方の躯体に設けられた第１の目地プレート支持部と、他方の躯体に設けられた第２の目地プレート支持部と、前記第１及び第２の目地プレート支持部に隣り合うような状態で架け渡された複数個の雨水排出目地プレート及び雨水受け目地プレートと、前記一方の躯体と他方の躯体の各目地部側壁面にそれぞれ固定された一対の排水樋とを備える床用目地装置であって、前記目地プレート取付具は、ベースプレートと、前記一方の躯体側に流れた雨水を前記排水樋に誘導するガイド部材と、前記雨水排出目地プレート及び前記雨水受け目地プレートの各杭ケースに挿入される係止杭とで構成され、前記雨水排出目地プレートは、前記雨水受け目地プレートと略当接する側面に略クランク状の凹所を有し、前記雨水受け目地プレートは、前記雨水排出目地プレートと略当接する側面に雨水を受けて前記第１の目地プレート支持部又は前記第２の目地プレート支持部に雨水を流すことができる樋部材を備え、前記雨水排出目地プレート及び前記雨水受け目地プレートの幅方向の端部から流れた水を受けることができる床用目地装置。
【請求項３】

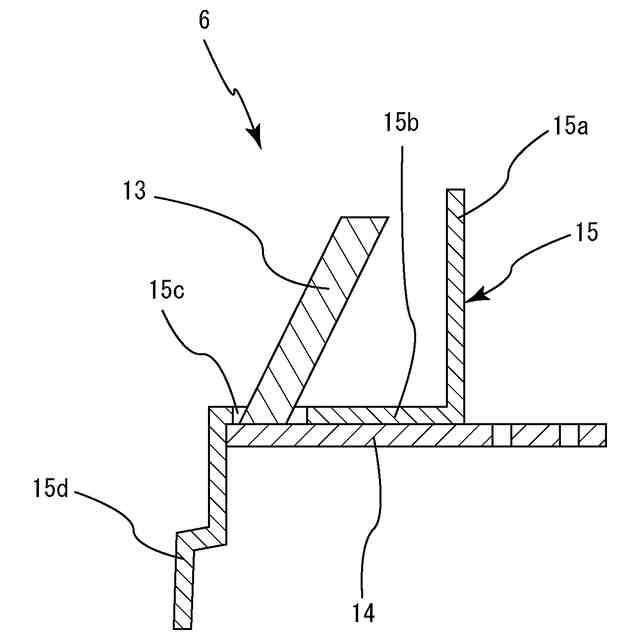

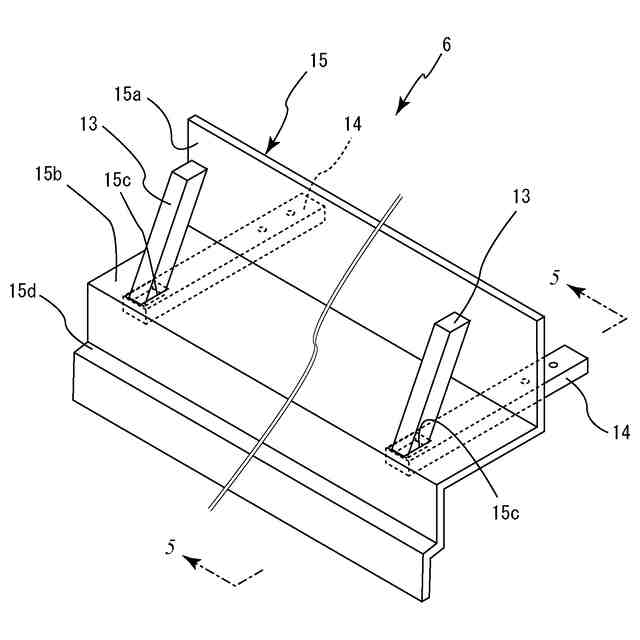

前記ガイド部材は、前記第１の目地プレート支持部の垂直壁面を覆う垂直部と、第１の目地プレート支持部の水平面又は前記ベースプレートの一部又は全部を覆う水平部と、前記係止杭が貫通する貫通孔と、雨水を一方の排水樋に誘導するガイド部を有し、前記ガイド部は、断面視において略アングル状又は略クランク状に形成されていることを特徴とする請求項１又は請求項２のいずれかに記載の床用目地装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は目地部を介して設けられた躯体の間の目地部を塞ぐ床用目地装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、床面間の目地部を塞ぐ床用目地装置として、雨水を目地部に落下させないものとしては「一方と他方の躯体間の目地部を塞ぐ床用目地装置において、前記一方の躯体に設けられた第１の目地プレート支持部と、前記他方の躯体に設けられた第２の目地プレート支持部と、前記第１の目地プレート支持部に一端部が支持されるとともに、前記第２の目地プレート支持部に他端部が支持され、かつ、前後方向の少なくとも一側面に雨水排出部を備える雨水排出目地プレートと、前記第１の目地プレート支持部に一端部が支持されるとともに、前記第２の目地プレート支持部に他端部が支持され、かつ、レール状の雨水受け部材が前記雨水排出部に対向するように設置される雨水受け目地プレートとで構成され、前記雨水排出部は、前記レール状の雨水受け部材が入り込むように形成された凹所と、該凹所の上部に形成され、かつ、雨水が前記雨水受け部材に落下するように下方に突出する雨水滴下部とからなる床用目地装置」が知られている（特許文献１）。
【０００３】
しかしながら、このような床用目地装置では、躯体側に流れた雨水を効率よく排水することができず、目地部の下部に雨水が流れ込んでしまうおそれがあった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－７３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は以上のような従来の欠点に鑑み、躯体側に流れた雨水を効率よく排水することができる床用目地装置を提供することを目的としている。
【０００６】
本発明の前記ならびにそのほかの目的と新規な特徴は次の説明を添付図面と照らし合わせて読むと、より完全に明らかになるであろう。
【０００７】
ただし、図面はもっぱら解説のためのものであって、本発明の技術的範囲を限定するものではない。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の床用目地装置は、目地プレート取付具を備え、かつ一方の躯体に設けられた第１の目地プレート支持部と、他方の躯体に設けられた第２の目地プレート支持部と、前記第１及び第２の目地プレート支持部に隣り合うような状態で架け渡された複数個の目地プレートと、前記一方の躯体と他方の躯体の各目地部側壁面にそれぞれ固定された一対の排水樋とを備える床用目地装置であって、前記目地プレート取付具は、ベースプレートと、前記一方の躯体側に流れた雨水を前記排水樋に誘導するガイド部材と、前記雨水排出目地プレート及び前記雨水受け目地プレートの各杭ケースに挿入される係止杭とで構成されることを特徴とする。
【０００９】
請求項２に記載の床用目地装置は、目地プレート取付具を備え、かつ一方の躯体に設けられた第１の目地プレート支持部と、他方の躯体に設けられた第２の目地プレート支持部と、前記第１及び第２の目地プレート支持部に隣り合うような状態で架け渡された複数個の雨水排出目地プレート及び雨水受け目地プレートと、前記一方の躯体と他方の躯体の各目地部側壁面にそれぞれ固定された一対の排水樋とを備える床用目地装置であって、前記目地プレート取付具は、ベースプレートと、前記一方の躯体側に流れた雨水を前記排水樋に誘導するガイド部材と、前記雨水排出目地プレート及び前記雨水受け目地プレートの各杭ケースに挿入される係止杭とで構成され、前記雨水排出目地プレートは、前記雨水受け目地プレートと略当接する側面に略クランク状の凹所を有し、前記雨水受け目地プレートは、前記雨水排出目地プレートと略当接する側面に雨水を受けて前記第１の目地プレート支持部又は前記第２の目地プレート支持部に雨水を流すことができる樋部材を備え、前記雨水排出目地プレート及び前記雨水受け目地プレートの幅方向の端部から流れた水を受けることができることを特徴とする。
【００１０】
本発明の請求項３に記載の床用目地装置の前記ガイド部材は、前記第１の目地プレート支持部の垂直壁面を覆う垂直部と、第１の目地プレート支持部の水平面又は前記ベースプレートの一部又は全部を覆う水平部と、前記係止杭が貫通する貫通孔と、雨水を一方の排水樋に誘導するガイド部を有し、前記ガイド部は、断面視において鈍角の略アングル状又は鈍角の略クランク状に形成されていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
