公開番号2025118133
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013269
出願日2024-01-31
発明の名称ポンプ装置
出願人ニデックインスツルメンツ株式会社
代理人個人,個人,個人
主分類F04D 29/046 20060101AFI20250805BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】軸受がインサート成形されたロータの円筒部に貫通孔を設けた場合であっても、貫通孔を設計とおりに形成できるポンプ装置を提供する。
【解決手段】ロータ4は、支軸が内周側に挿通されるラジアル軸受9と、ラジアル軸受9を内側に保持する筒状の円筒部40と、円筒部40の外側に保持された磁石15と、を備える。円筒部40は、ラジアル軸受9がインサート成形された樹脂成形品であって、ラジアル軸受9と磁石15との間において円筒部40を軸線方向に貫通する貫通孔49を備える。ラジアル軸受9は、支軸が内側に挿入される円筒状の本体部91と、本体部91から回転軸線Lを中心とした径方向の外側に突出するフランジ部92と、を備える。フランジ部92は、軸線方向に切り欠いた溝部と、円筒部40に対する軸受の回転を止めるための回転防止部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
回転軸線を中心に回転するロータと、
前記ロータを回転可能に支持する支軸と、
前記ロータの前記回転軸線に沿った軸線方向の一方側において前記ロータに接続されたインペラと、
を備え、
前記ロータは、前記支軸が内周側に挿通される軸受と、前記軸受を内側に保持する筒状の円筒部と、前記円筒部の外側に保持された磁石と、を備え、
前記円筒部は、前記軸受がインサート成形された樹脂成形品であって、前記軸受と前記磁石との間において前記円筒部を前記軸線方向に貫通する貫通孔を備え、
前記軸受は、前記支軸が内側に挿入される円筒状の本体部と、前記本体部から前記回転軸線を中心とした径方向の外側に突出するフランジ部と、を備え、
前記フランジ部は、前記軸線方向に切り欠いた溝部と、前記円筒部に対する前記軸受の回転を止めるための回転防止部と、を備えることを特徴とするポンプ装置。
続きを表示（約 740 文字）【請求項２】
前記回転防止部は、前記径方向に直交する平面であることを特徴とする請求項１に記載のポンプ装置。
【請求項３】
前記フランジ部は、前記軸線方向から見た場合に、多角形状であり、
前記平面は、前記多角形状の辺となる面であることを特徴とする請求項２に記載のポンプ装置。
【請求項４】
前記貫通孔は、前記回転軸線を中心した周方向に等間隔で、２つ以上設けられ、
前記多角形状は、前記貫通孔の数の整数倍の正多角形であり、
前記溝部は、前記多角形状の全ての角部に設けられ、
前記貫通孔の一部は、前記軸線方向から見た場合に、前記溝部の内側に位置することを特徴とする請求項３に記載のポンプ装置。
【請求項５】
前記多角形状は、四角形であることを特徴とする請求項３または４に記載のポンプ装置。
【請求項６】
前記軸受は、樹脂製であり、前記フランジ部の外周面にゲート痕を備えることを特徴とする請求項１に記載のポンプ装置。
【請求項７】
前記本体部は、前記一方側に位置する円筒状の第１部分と、前記第１部分の前記軸線方向の他方側に位置する円筒状の第２部分と、を備え、
前記第１部分の外径寸法は、前記第２部分の外径寸法より大きく、
前記第１部分の前記一方側の第１端面は、前記円筒部から露出して、前記円筒部の前記一方側に配置されたスラスト軸受に接触することを特徴とする請求項１に記載のポンプ装置。
【請求項８】
前記フランジ部は、前記軸線方向において、前記第１部分と前記第２部分との間に設けられていることを特徴とする請求項７に記載のポンプ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプ装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
流体を循環させるためのポンプ装置は、特許文献１に記載されている。同文献のポンプ装置は、回転軸線を中心に回転するロータと、ロータを回転可能に支持するシャフトと、ロータの周囲に配置されたステータと、ロータの一方側に接続されたインペラと、を有する。ロータは、支軸が内周側に挿通される軸受と、軸受を内側に保持する筒状の円筒部と、円筒部の外側に保持された磁石と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２０５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のポンプ装置では、円筒部は、軸受がインサート成形された樹脂成形品である。軸受は、径方向に突出したフランジ部を備える。フランジ部には、円筒部に対する軸受の回転を止めるための回転防止部が設けられている場合がある。例えば、回転防止部は、径方向外側を向く平面である。
【０００５】
特許文献１のポンプ装置では、ロータは、流体に含まれる異物を軸受と支軸との間に浸入させないために、貫通孔を備えている場合がある。貫通孔は、回転軸線に沿った軸線方向から見た場合に、平面の径方向外側の位置であって、軸受と磁石との間において円筒部を軸線方向に貫通する。
【０００６】
円筒部を成形する場合には、金型の内部に軸受が配置された状態で、樹脂材料が金型内に流し込まれる。このとき、軸受は、金型の内部に設けられた固定ピンに挿入される。また、平面の径方向外側には、貫通孔を形成するための形成ピンが配置されている。ここで、金型の内部において、軸受は固定ピンに対して回転方向に位置決めされていないので、金型内に樹脂材料が流入した際に、軸受は固定ピンに対して回転する場合がある。軸受が勢いよく回転した場合には、平面が形成ピンに接触して形成ピンが変形する可能性がある。形成ピンが変形すると、貫通孔が設計とおりに形成できないという問題がある。
【０００７】
以上の問題点に鑑みて、本発明の課題は、軸受がインサート成形されたロータの円筒部に貫通孔を設けた場合であっても、成形時に軸受が金型内で回転せずに、貫通孔を設計とおりに形成することができるポンプ装置を提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、本発明のポンプ装置は、回転軸線を中心に回転するロータと、前記ロータを回転可能に支持する支軸と、前記ロータの前記回転軸線に沿った軸線方向の一方側において前記ロータに接続されたインペラと、を備え、前記ロータは、前記支軸が内周側に挿通される軸受と、前記軸受を内側に保持する筒状の円筒部と、前記円筒部の外側に保持された磁石と、を備え、前記円筒部は、前記軸受がインサート成形された樹脂成形品であって、前記軸受と前記磁石との間において前記円筒部を前記軸線方向に貫通する貫通孔を備え、前記軸受は、前記支軸が内側に挿入される円筒状の本体部と、前記本体部から前記回転軸線を中心とした径方向の外側に突出するフランジ部と、を備え、前記フ
ランジ部は、前記軸線方向に切り欠いた溝部と、前記円筒部に対する前記軸受の回転を止めるための回転防止部と、を備えることを特徴とする。
【図面の簡単な説明】
【０００９】

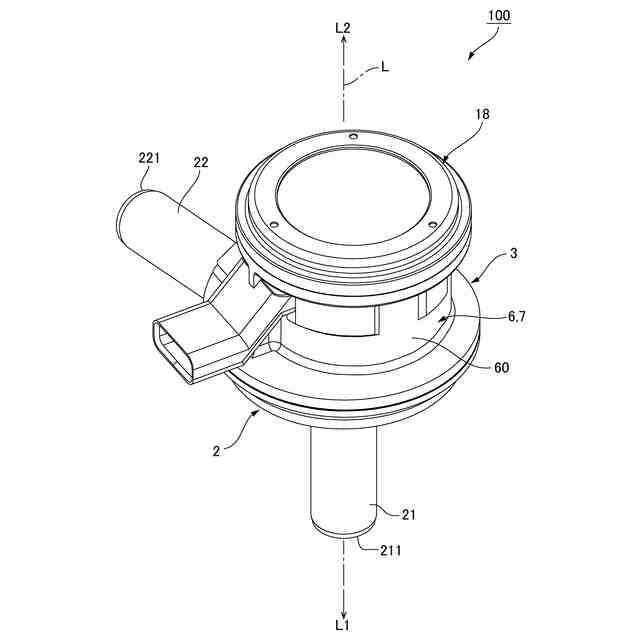

図１は、本発明の一態様のポンプ装置の斜視図である。

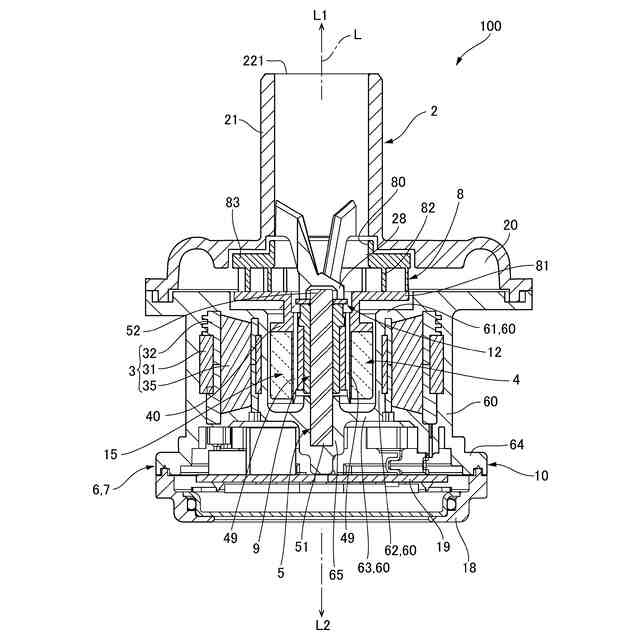

図２は、図１に示すポンプ装置の断面図である。

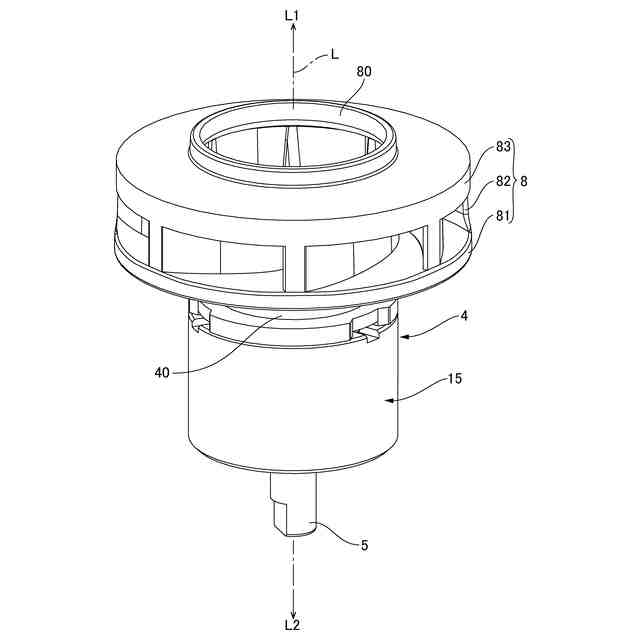

図３は、インペラ、ロータおよび支軸の分解斜視図である。

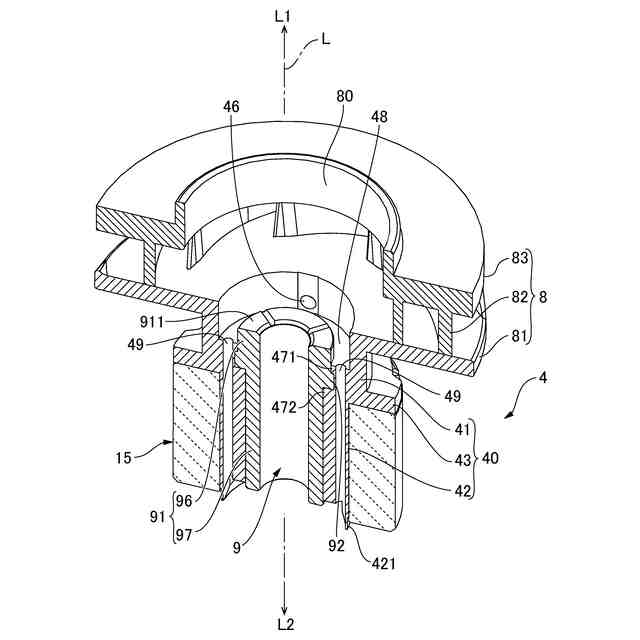

図４は、ロータおよびインペラの縦断面図である。

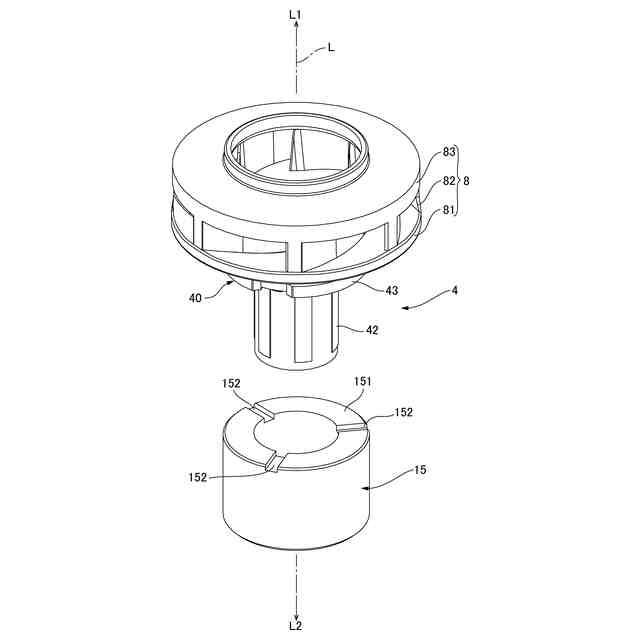

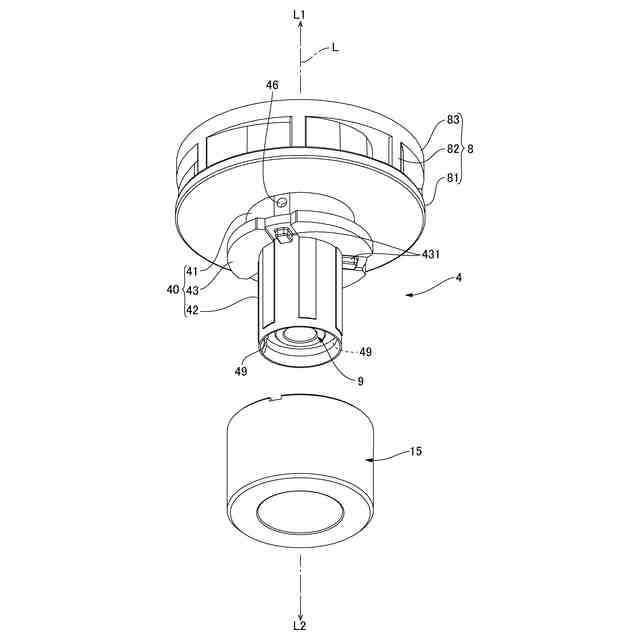

図５は、磁石を分解したロータを一方側から分解斜視図である。
図６は、磁石を分解したロータを他方から分解斜視図である。

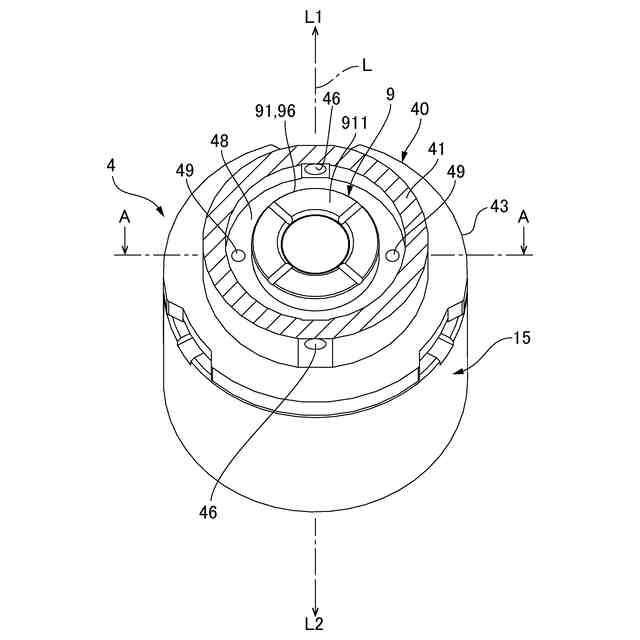

図７は、ロータを一方側から見た斜視図である。

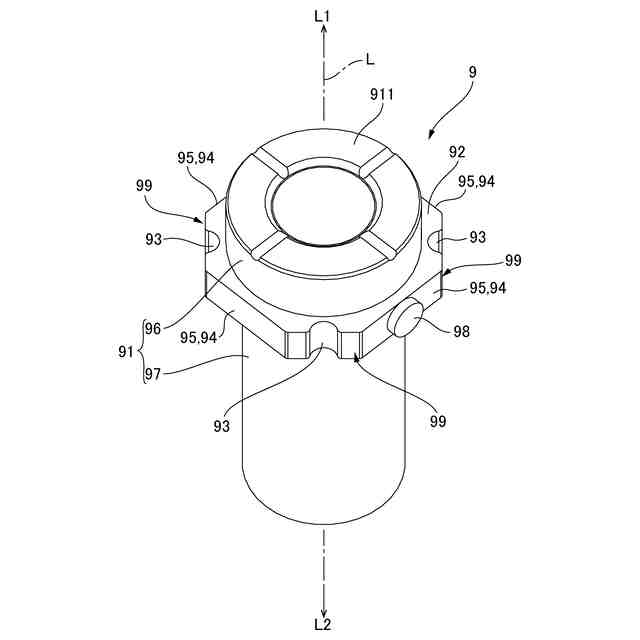

図８は、ラジアル軸受の斜視図である。

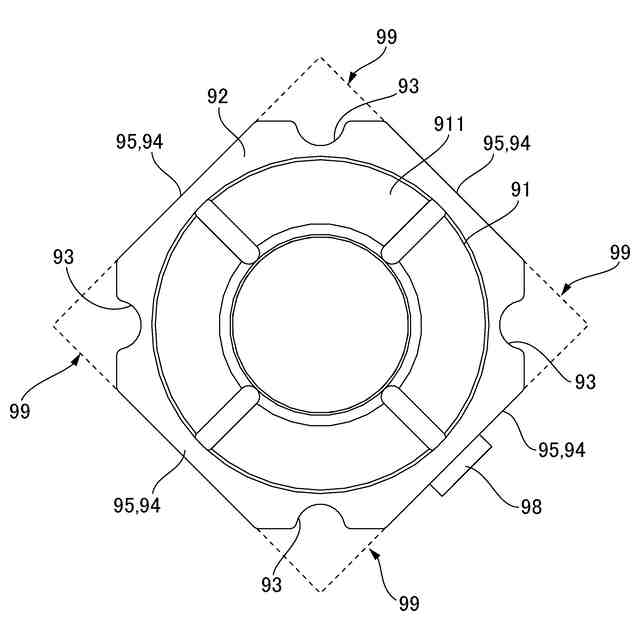

図９は、ラジアル軸受を一方側から見た平面図である。
図１０は、図７のロータをＡ－Ａで切断した断面図である。
図１１は、円筒部を成形する際の金型の概略の断面図である。
図１２は、ラジアル軸受を金型に設置した際の状態を示す概略の斜視図である。
【発明を実施するための形態】
【００１０】
（全体構成）
図１は、本発明の一態様のポンプ装置１００の斜視図である。図２は、図１に示すポンプ装置１００の断面図である。図３は、インペラ８、ロータ４および支軸５の分解斜視図である。図１および図２において、ポンプ装置１００は、ケース２と、ケース２に対して軸線方向の他方側Ｌ２に配置されたモータ１０と、ケース２の内部のポンプ室２０に配置されたインペラ８と、を有する。インペラ８は、モータ１０によって回転軸線Ｌ周りに回転駆動される。モータ１０は、円筒状のステータ３と、ステータ３の内側に配置されたロータ４と、ステータ３を覆う樹脂製のハウジング６と、ロータ４を回転可能に支持する丸棒状の支軸５と、を備える。支軸５は、金属製またはセラミック製である。本形態のポンプ装置１００において、流体は液体であり、ポンプ装置１００は、環境温度や流体温度が変化しやすい車載用ポンプとして使用される。
（【００１１】以降は省略されています）
