公開番号2025117994
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013034
出願日2024-01-31
発明の名称結束装置及び結束システム
出願人マックス株式会社
代理人弁理士法人光陽国際特許事務所
主分類E04G 21/12 20060101AFI20250805BHJP(建築物)
要約【課題】結束機に入るワイヤの向きの変化を抑制できるようにした結束装置を提供する。

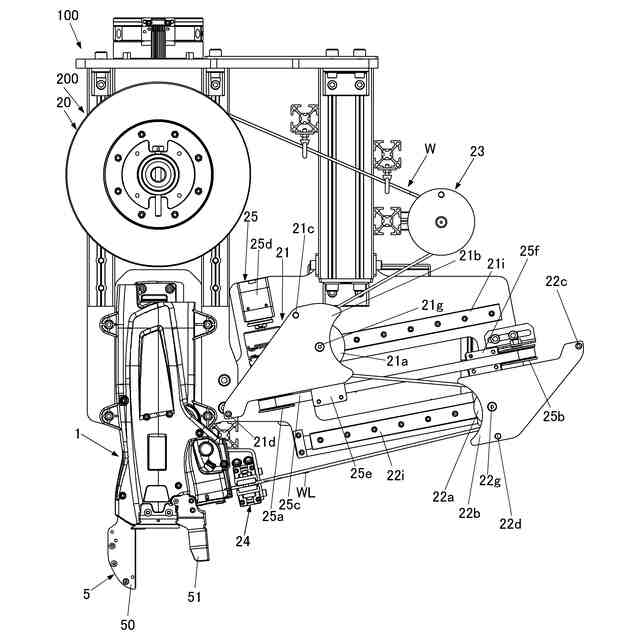

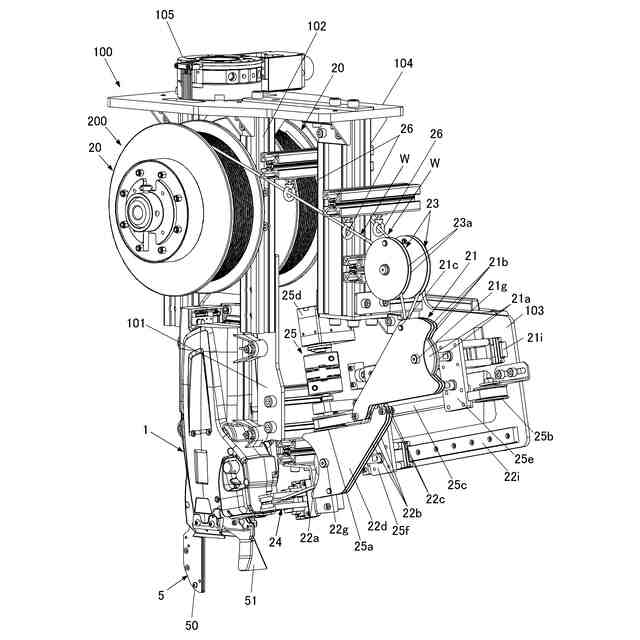

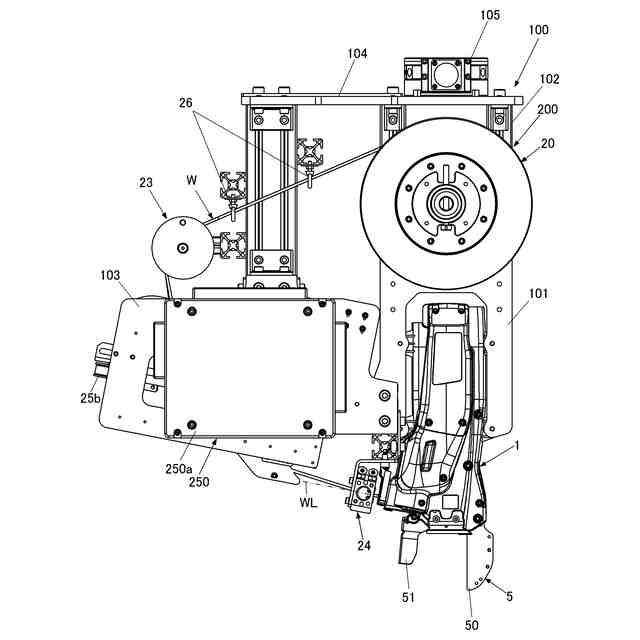

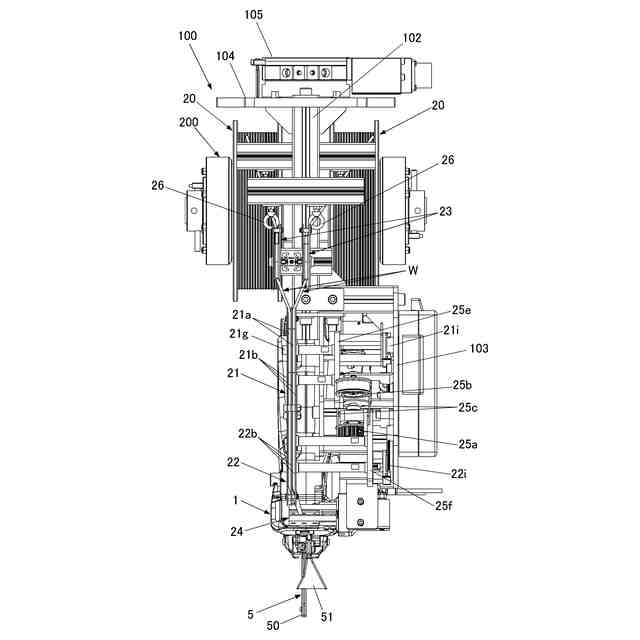

【解決手段】結束装置100は、配設された複数の鉄筋をワイヤで結束する鉄筋結束機1と、鉄筋結束機1に供給されるワイヤが巻かれたリール20と鉄筋結束機1との間のワイヤWに弛みを形成する弛み形成部2と、を備え、鉄筋結束機1と弛み形成部2が一体で移動可能に構成される。
【選択図】図1A
特許請求の範囲【請求項１】
配設された複数の鉄筋をワイヤで結束する結束機と、
前記結束機に供給されるワイヤが巻かれたリールと前記結束機との間のワイヤに弛みを形成する弛み形成部と、を備え、

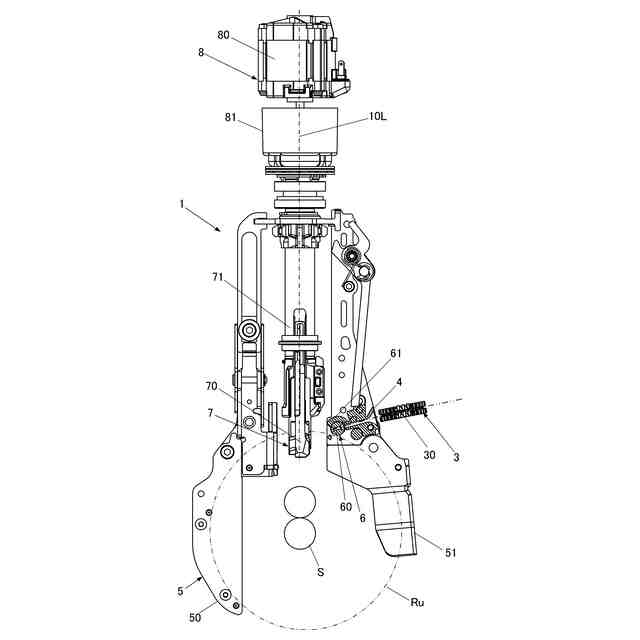

前記結束機は、鉄筋をワイヤで結束する結束部と、前記結束部へとワイヤを送るワイヤ送り部と、を備え、
前記結束機と前記弛み形成部が一体で移動可能に構成される
結束装置。
続きを表示（約 880 文字）【請求項２】
前記弛み形成部は、前記リールに巻かれたワイヤを引き出す弛み形成機構部と、前記弛み形成機構部を駆動する駆動部とを備えた
請求項１に記載の結束装置。
【請求項３】
前記弛み形成部を支持する弛み形成部支持部を備え、
前記弛み形成部支持部は、一方の側に前記弛み形成機構部と前記駆動部が設けられ、他方の側に前記駆動部の制御部が設けられる
請求項２に記載の結束装置。
【請求項４】
前記リールが収容されるリール収容部と、
前記リール収容部を支持する収容部支持部と、
前記収容部支持部と前記弛み形成部支持部を支持する支持部を備えた
請求項３に記載の結束装置。
【請求項５】
前記結束機を支持する結束機支持部を備え、
前記結束機支持部は、前記収容部支持部に支持される
請求項４に記載の結束装置。
【請求項６】
前記弛み形成部は、
前記リールと前記結束機との間でワイヤが通る経路を規定するガイド部材を備えた
請求項１に記載の結束装置。
【請求項７】
前記弛み形成部は、前記結束機に対して前記ワイヤ送り部が設けられる側に設けられる
請求項１に記載の結束装置。
【請求項８】

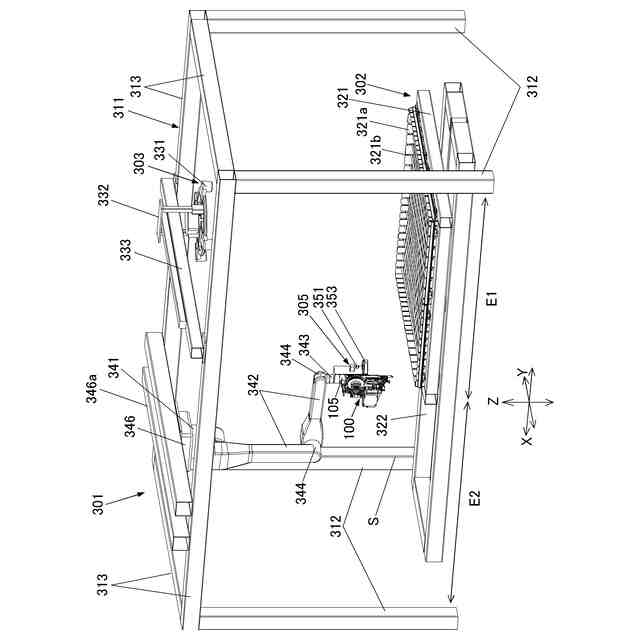

配設された複数の鉄筋の配設面に沿った方向と、配設面に対して近づく方向及び離れる方向に前記結束装置を移動させる移動体に取り付けられる取付部を備えた
請求項１に記載の結束装置。
【請求項９】
前記結束部を通る仮想の直線上に前記取付部が設けられ、前記結束機の向きを上下方向に沿った向きとしたときに、前記取付部の鉛直下方に前記結束部が設けられる
請求項８に記載の結束装置。
【請求項１０】
前記リールが収容されるリール収容部は、前記取付部と前記結束部を通る仮想の直線上に前記リールが収容される
請求項８に記載の結束装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
鉄筋をワイヤで結束する結束装置及び結束装置を備えた結束システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
コンクリート建造物には強度を向上させるために鉄筋が使用されており、コンクリート打設時に鉄筋が所定の位置からずれないように、ワイヤで結束している。
【０００３】
従来から、ワイヤ送り部が設けられ、ワイヤ送り部が結束部へとワイヤを送り、２本以上の鉄筋にワイヤを巻き、鉄筋に巻いたワイヤを捩じって当該２本以上の鉄筋をワイヤで結束する鉄筋結束機と称す結束機が提案されている。
【０００４】
このような鉄筋結束機を、設置して使用する設備機器に適用した技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１０５９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
鉄筋結束機を、設置して使用する設備機器に適用する場合、ワイヤが巻かれたリールを、従前の鉄筋結束機に装填可能なサイズのリールより大型化して、ワイヤの収容量を増加させることが考えられる。
【０００７】
しかし、従前の鉄筋結束機に装填可能なサイズのリールより大型化したリールを使用する場合、リールの大型化により、ワイヤを送るために必要な荷重が増加し、鉄筋結束機に設けたワイヤ送り部のみでは結束部へワイヤを十分に送れない可能性がある。このため、従前の鉄筋結束機に装填可能なサイズのリールより大型化したリールを使用する場合、鉄筋の結束に必要な量のワイヤを確実に引き出せるように、或いは、結束部へワイヤを送るため、リールと結束機との間に十分な弛みを形成する必要がある。
【０００８】
そこで、特許文献１には、ワイヤが巻かれたリールを収容するリール収容部を鉄筋結束機と独立させた構成とし、リール収容部に収容されたリールからワイヤを引き出すワイヤ引き出し機構と、鉄筋結束機を結束箇所に移動させる移動機を備えた結束設備が開示されている。
【０００９】
特許文献１に記載の結束設備機器は、移動機が、鉄筋結束機を鉄筋の配設面に対して近づく方向及び離れる方向に移動させることで、鉄筋結束機を結束箇所に移動させる構成である。
【００１０】
しかし、特許文献１に記載の結束設備機器は、ワイヤ引き出し機構と独立して鉄筋結束機が昇降するため、ワイヤが鉄筋結束機に入る向きが、鉄筋結束機が昇降する動作で変化する。これにより、鉄筋結束機のワイヤ送り部に掛かる負荷が変動し、ワイヤ送り部によるワイヤ送りの不良の発生の要因となる。
（【００１１】以降は省略されています）
