特許ウォッチ

公開番号2025116499
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010958
出願日2024-01-29
発明の名称測定装置とその測定対象設定方法
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類H04B 17/15 20150101AFI20250801BHJP(電気通信技術)
要約【課題】IEEE802.11の通信の測定において、容易に間違い無く所望の測定対象を指定することができる測定装置を提供すること。
【解決手段】画像を表示する表示部15と、IEEE802.11beの規格に従った通信の測定を行なう場合に、表示部15に、チャネルの周波数帯域幅に配置されたリソースユニットを示す図形であるリソースユニット表示部を選択可能に複数個表示させ、チャネルの周波数帯域幅が所定値以上の場合、チャネルの周波数帯域幅を2つ以上に分割してリソースユニット表示部を複数の画面で表示させ、複数のリソースユニット表示部うちの少なくとも1つのリソースユニット表示部を選択させることにより測定対象となるリソースユニットを選択させる制御部16と、を備える。

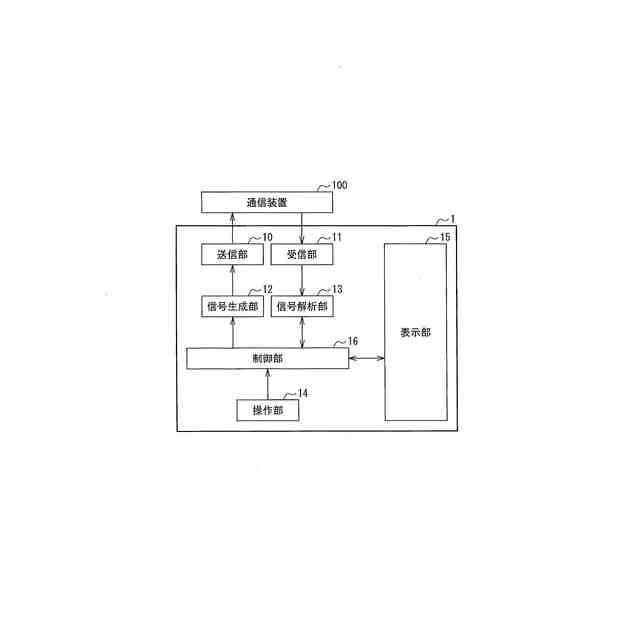

【選択図】図1
特許請求の範囲【請求項１】
通信装置（１００）が送受信する無線信号に対して測定を行なって前記通信装置の送受信特性を測定する測定装置（１）であって、
画像を表示する表示部（１５）と、

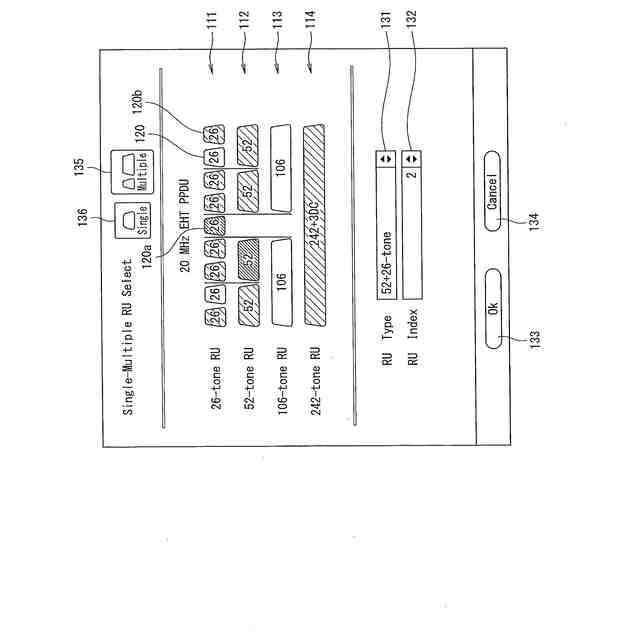

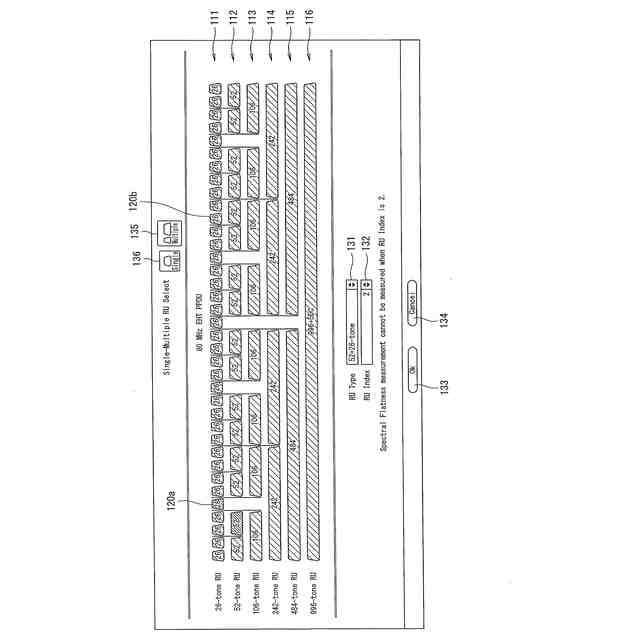

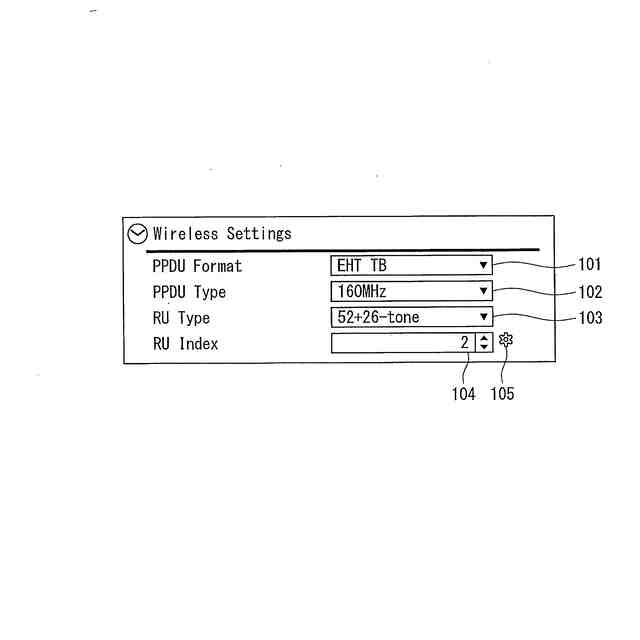

ＩＥＥＥ８０２．１１の規格に従った通信の測定を行なう場合に、前記表示部に、チャネルの周波数帯域幅に配置されたリソースユニットを示す図形であるリソースユニット表示部（１２０）を選択可能に複数個表示させ、

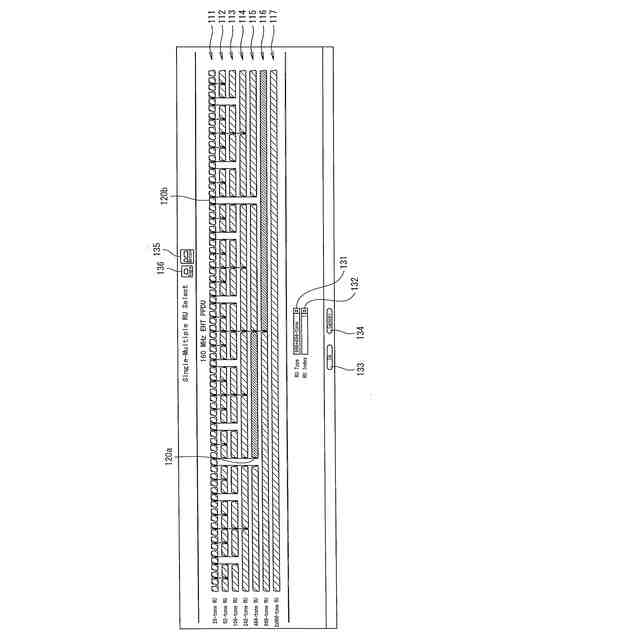

前記チャネルの周波数帯域幅が所定値以上の場合、前記チャネルの周波数帯域幅を２つ以上に分割して前記リソースユニット表示部を複数の画面で表示させ、
複数の前記リソースユニット表示部のうちの少なくとも１つの前記リソースユニット表示部を選択させることにより測定対象となるリソースユニットを選択させる制御部（１６）と、を備える測定装置。
続きを表示（約 580 文字）【請求項２】

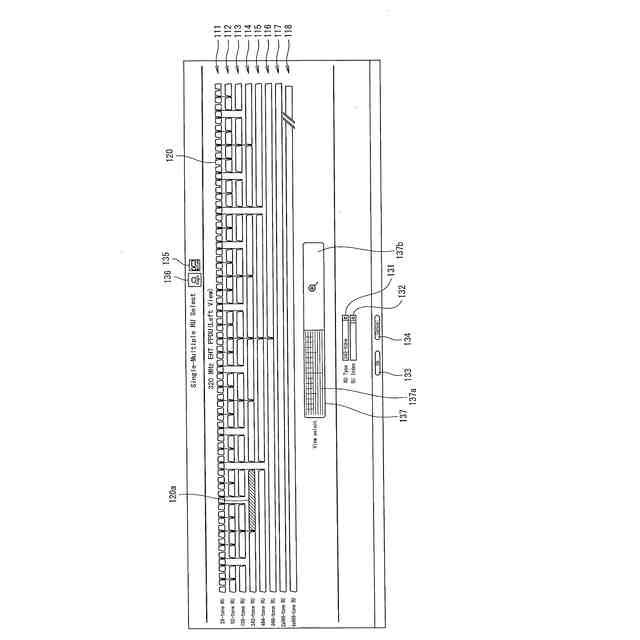

前記制御部は、前記チャネルの周波数帯域幅を分割して複数の画面で表示している場合、前記複数の画面それぞれに対応した複数の選択部（１３７ａ、１３７ｂ）を有する表示選択部（１３７）を表示させ、前記選択部が選択されると対応する画面を表示させ、現在表示させている画面に対応する前記選択部と他の前記選択部との表示を異ならせる請求項１に記載の測定装置。
【請求項３】
画像を表示する表示部（１５）を備え、通信装置（１００）が送受信する無線信号に対して測定を行なって前記通信装置の送受信特性を測定する測定装置（１）の測定対象設定方法であって、
ＩＥＥＥ８０２．１１の規格に従った通信の測定を行なう場合に、
前記表示部に、チャネルの周波数帯域幅に配置されたリソースユニットを示す図形であるリソースユニット表示部（１２０）を選択可能に複数個表示させるステップと、
前記チャネルの周波数帯域幅が所定値以上の場合、前記チャネルの周波数帯域幅を２つ以上に分割して前記リソースユニット表示部を複数の画面で表示させるステップと、
複数の前記リソースユニット表示部のうちの少なくとも１つの前記リソースユニット表示部を選択させることにより測定対象となるリソースユニットを選択させるステップと、
を備える測定対象設定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、測定装置に関し、特に、無線ＬＡＮ（Local Area Network）の通信規格に従って動作する通信装置が送受信する無線信号に対して測定を行なう測定装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
情報通信技術の発展に伴って多様な無線通信技術が開発されている。このうち無線ＬＡＮの技術に関する通信規格としては、例えばＩＥＥＥ（Institute of Electrical and Electronics Engineers）８０２．１１ａｃやＩＥＥＥ８０２．１１ａｘが知られている。
【０００３】
ＩＥＥＥ８０２．１１ａｘでは、同じ周波数帯域幅でより多くのユーザが利用できるように、ＯＦＤＭＡ（Orthogonal Frequency Division Multiple Access）を採用している。
【０００４】
ＩＥＥＥ８０２．１１ａｘのＯＦＤＭＡでは、チャネルの周波数帯域を分割してサブチャネルとし、サブチャネルをそれぞれユーザに割り当て、チャネルの周波数帯域を複数のユーザで使用可能にしている。
【０００５】
特許文献１には、ＩＥＥＥ８０２．１１ａｘ規格の通信の測定を行なう測定装置において、チャネルの帯域幅にサブチャネルを示す複数の図形を表示部に表示させ、測定対象となるサブチャネルを選択させることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－０２２８６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、ＩＥＥＥ８０２．１１ａｘの次のバージョンとして、超高速スループット（Extremely High Throughput：ＥＨＴ）無線ＬＡＮ規格であるＩＥＥＥ８０２．１１ｂｅが提案されている。
【０００８】
ＩＥＥＥ８０２．１１ｂｅのＯＦＤＭＡ（Orthogonal Frequency Division Multiple Access）では、通信に使用する所定の周波数帯域幅のチャネルの周波数帯域を複数のリソースユニット（ＲＵ：Resource Unit）に分割して、複数のリソースユニットを１つの端末に割り当てることも可能になっている。
【０００９】

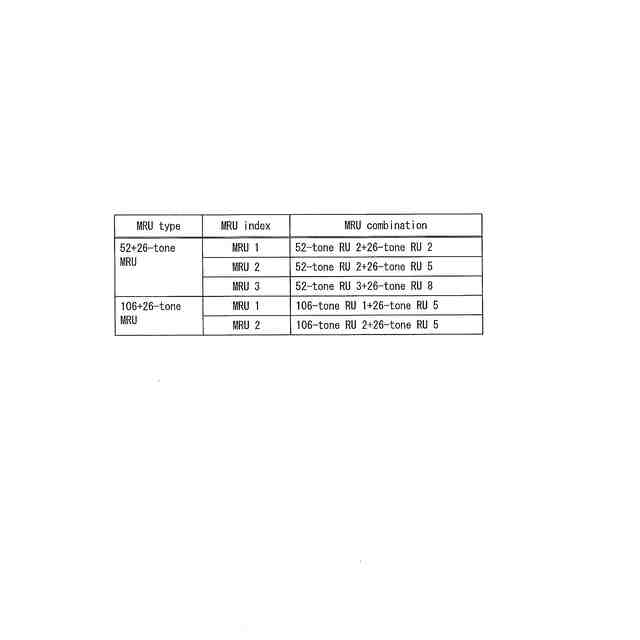

しかしながら、複数のリソースユニットを選択する場合、どのリソースユニットを選択可能かは、規格に定められており、自由に選択することはできない。
【００１０】
このようなＩＥＥＥ８０２．１１ｂｅの通信の測定を行なう場合、リソースユニットを特定した測定が必要になるが、複数のリソースユニットを使った通信の場合、規格に従って選択可能なリソースユニットを選択しなければならないため、ユーザの誤りを招きやすく、設定の手間がかかり時間がかかってしまうなど、ユーザビリティが低下する課題があった。
（【００１１】以降は省略されています）
