公開番号2025115726
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010332
出願日2024-01-26
発明の名称通信システム、ホームゲートウェイ、通信方法及び、プログラム
出願人NECプラットフォームズ株式会社
代理人個人,個人
主分類H04M 3/00 20240101AFI20250731BHJP(電気通信技術)
要約【課題】IP電話ネットワークやSIPサーバを継続的に介することなく、インターネットを経由して、HGW同士で直接的にIP電話通信を可能とすることに貢献する、通信システムを提供する。
【解決手段】通信システムは、インターネット網を介して接続される第1のホームゲートウェイと第2のホームゲートウェイを含み、第1のホームゲートウェイは、第2のホームゲートウェイの第2のグローバルIPアドレス情報を取得し、第2のホームゲートウェイは、第1のホームゲートウェイの第1のグローバルIPアドレス情報を取得し、第1のホームゲートウェイと第2のホームゲートウェイは、取得した第1のグローバルIPアドレス情報と第2のグローバルIPアドレス情報を用いて、インターネット網を介した音声通話を開通する。

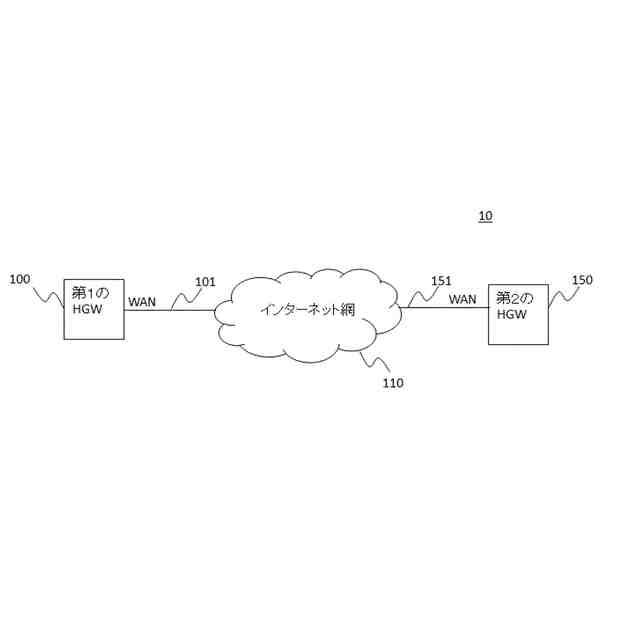

【選択図】図1
特許請求の範囲【請求項１】
インターネット網を介して接続される第１のホームゲートウェイと第２のホームゲートウェイを含み、
前記第１のホームゲートウェイは、前記第２のホームゲートウェイの第２のグローバルＩＰアドレス情報を取得し、
前記第２のホームゲートウェイは、前記第１のホームゲートウェイの第１のグローバルＩＰアドレス情報を取得し、
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、取得した前記第１のグローバルＩＰアドレス情報と前記第２のグローバルＩＰアドレス情報を用いて、前記インターネット網を介した音声通話を開通する、通信システム。
続きを表示（約 1,900 文字）【請求項２】
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、さらに、ＳＩＰ（ＳｅｓｓｉｏｎＩｎｉｔｉａｔｉｏｎＰｒｏｔｏｃｏｌ）サーバを含むＶｏＩＰ（ＶｏｉｃｅｏｖｅｒＩＰ）網を介して接続され、前記ＳＩＰサーバから、前記第１のホームゲートウェイは、前記第２のグローバルＩＰアドレス情報を取得し、前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報を取得する、請求項１に記載の通信システム。
【請求項３】
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報と、前記第２のグローバルＩＰアドレス情報が登録された連絡先リストをそれぞれ保持し、それぞれの前記連絡先リストから、前記第１のホームゲートウェイは、前記第２のグローバルＩＰアドレス情報を取得し、前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報を取得する、請求項１に記載の通信システム。
【請求項４】
インターネット網を介して接続される、第１のホームゲートウェイであって、
前記インターネット網を介して接続される第２のホームゲートウェイの第２のグローバルＩＰアドレス情報を取得し、
前記第２のホームゲートウェイの前記第２のグローバルＩＰアドレス情報と、前記第１のホームゲートウェイの第１のグローバルＩＰアドレス情報を用いて、前記第２のホームゲートウェイと、前記インターネット網を介した音声通話を開通する、第１のホームゲートウェイ。
【請求項５】
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、さらに、ＳＩＰ（ＳｅｓｓｉｏｎＩｎｉｔｉａｔｉｏｎＰｒｏｔｏｃｏｌ）サーバを含むＶｏＩＰ（ＶｏｉｃｅｏｖｅｒＩＰ）網を介して接続され、前記ＳＩＰサーバから、前記第２のグローバルＩＰアドレス情報を取得する、請求項４に記載の第１のホームゲートウェイ。
【請求項６】
前記第１のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報と、前記第２のグローバルＩＰアドレス情報が登録された連絡先リストを保持し、前記連絡先リストから、前記第２のグローバルＩＰアドレス情報を取得する、請求項４に記載の第１のホームゲートウェイ。
【請求項７】
インターネット網を介して接続される第１のホームゲートウェイと第２のホームゲートウェイを含む通信システムにおいて、
前記第１のホームゲートウェイは、前記第２のホームゲートウェイの第２のグローバルＩＰアドレス情報を取得し、
前記第２のホームゲートウェイは、前記第１のホームゲートウェイの第１のグローバルＩＰアドレス情報を取得し、
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、取得した前記第１のグローバルＩＰアドレス情報と前記第２のグローバルＩＰアドレス情報を用いて、前記インターネット網を介した音声通話を開通する、通信方法。
【請求項８】
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、さらに、ＳＩＰ（ＳｅｓｓｉｏｎＩｎｉｔｉａｔｉｏｎＰｒｏｔｏｃｏｌ）サーバを含むＶｏＩＰ（ＶｏｉｃｅｏｖｅｒＩＰ）網を介して接続され、前記ＳＩＰサーバから、前記第１のホームゲートウェイは、前記第２のグローバルＩＰアドレス情報を取得し、前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報を取得する、請求項７に記載の通信方法。
【請求項９】
前記第１のホームゲートウェイと前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報と、前記第２のグローバルＩＰアドレス情報が登録された連絡先リストをそれぞれ保持し、それぞれの前記連絡先リストから、前記第１のホームゲートウェイは、前記第２のグローバルＩＰアドレス情報を取得し、前記第２のホームゲートウェイは、前記第１のグローバルＩＰアドレス情報を取得する、請求項７に記載の通信方法。
【請求項１０】
インターネット網を介して接続される、第１のホームゲートウェイに含まれるコンピュータに、
前記インターネット網を介して接続される第２のホームゲートウェイの第２のグローバルＩＰアドレス情報を取得する処理と、
前記第２のホームゲートウェイの前記第２のグローバルＩＰアドレス情報と、前記第１のホームゲートウェイの第１のグローバルＩＰアドレス情報を用いて、前記第２のホームゲートウェイと、前記インターネット網を介した音声通話を開通する処理を実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信システム、ホームゲートウェイ、通信方法及び、プログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
通話を切り替えることのできるホームゲートウェイに関しては、以下のような文献が挙げられる。
【０００３】
特許文献１は、音声通話から映像によるコミュニケーションに切り替えることのできるホームゲートウェイに関するものである。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－１４０９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
以下の分析は、本発明者によって与えられたものである。
【０００６】
近年インターネットの普及により、光ファイバーなどの固定回線による通信サービスにおいて、公衆回線網と個人宅などのプライベートネットワークとの接続を担うホームゲートウェイ（以下、ＨＧＷ（ＨｏｍｅＧａｔｅＷａｙ）とも称する）と呼ばれる機器が、多くの家庭で利用されている。
【０００７】
ＨＧＷは、インターネットサービスプロバイダ（以下、ＩＳＰ（ＩｎｔｅｒｎｅｔＳｅｒｖｉｃｅＰｒｏｖｉｄｅｒ）とも称する）への接続や、ＩＳＰなどの事業者が提供するＶｏＩＰ（ＶｏｉｃｅｏｖｅｒＩＰ）網を利用したＩＰ電話機能、家庭内のパソコンなどへのＩＰアドレスの割り当て、無線ＬＡＮ（ＬｏｃａｌＡｅｒａＮｅｔｗｏｒｋ）アクセスポイント（Ｗｉ－Ｆｉアクセスポイント）などの、一般的なブロードバンドルータの機能を担っている。
【０００８】
一般的に、ＨＧＷは、ＩＰ電話機能を実現するために、ＦＸＳ（ＦｏｒｅｉｇｎｅＸｃｈａｎｇｅＳｕｂｓｃｒｉｂｅｒ）と呼ばれるＩＰ電話サービス加入者がアナログ電話を接続するための回路、ＳＩＰ（ＳｅｓｓｉｏｎＩｎｉｔｉａｔｉｏｎＰｒｏｔｏｃｏｌ）と呼ばれるＩＰネットワークを利用した通話の相手とＩＰ電話の発着信を管理する呼制御機能、ＨＧＷの配下に接続されたＩＰ電話端末とＩＰネットワークとのＩＰ電話通信を実現するためのＢ２ＢＵＡ（Ｂａｃｋ－ｔｏ－ＢａｃｋＵｓｅｒＡｇｅｎｔ）と呼ばれる機能及び、ＲＴＰ（Ｒｅａｌ－ｔｉｍｅＴｒａｓｎｓｐｏｒｔＰｒｏｔｏｃｏｌ）と呼ばれるデジタル化された音声を細切れにしたパケットを送受信する機能などを含んでいる。
【０００９】
一般的に、ＨＧＷがＩＰ電話機能を利用するためには、ＨＧＷのユーザは、ＩＳＰなどの事業者が提供するＩＰ電話サービスに加入して月額費用を支払うことで、ＩＳＰなどの事業者より加入者に０ＡＢ－Ｊ番号や０５０電話番号が割り当てられ、ＨＧＷのＩＰ電話機能が活性化される。
【００１０】
加入者は、ＨＧＷに接続されたアナログ電話機やＩＰ電話機から、通話したい相手の電話番号をダイヤルすることで、ＨＧＷは、ＩＳＰなどの事業者が提供するＩＰ電話ネットワークに配備されるＳＩＰサーバなどに対して、ＳＩＰを用いた呼制御を行い、加入者同士を接続して、ＩＰ電話通信を実現している。
（【００１１】以降は省略されています）
