公開番号2025114733
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025078096,2023548732
出願日2025-05-08,2022-02-10
発明の名称マルチリンクを用いる無線通信方法及びこれを用いる無線通信端末
出願人ウィルスインスティテュートオブスタンダーズアンドテクノロジーインコーポレイティド
代理人個人,個人,個人
主分類H04W 72/0446 20230101AFI20250729BHJP(電気通信技術)
要約【課題】多重リンク動作において、送信機会(transmission opportunity:TXOP)の設定を用いてデータを送受信する方法及び装置を提供すること。
【解決手段】無線通信システムのステーション(station:STA)は、AP(Access Point)からトリガーフレームを受信し、トリガーフレームは、APによって取得された送信機会(transmission opportunity:TXOP)の一部又は全部である特定時間をSTAに共有するために用いられ、トリガーフレームに基づいて、特定時間内にAP及び/又は他のSTAにデュレーション情報を含むフレームを送信し、NAV(network allocation vector)及びNAVの終了を示すNAVタイムアウトがトリガーフレームに基づいて設定されている場合に、特定時間内にNAVタイムアウトが満了した後でも、NAVは解除されない。
【選択図】図29
特許請求の範囲【請求項１】
無線通信システムのステーション（ｓｔａｔｉｏｎ：ＳＴＡ）であって、
送受信部、及び
前記送受信部を制御するように構成されたプロセッサを含み、
前記プロセッサは、
ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）からトリガーフレームを受信し、
前記トリガーフレームは、前記ＡＰによって取得された送信機会（ｔｒａｎｓｍｉｓｓｉｏｎｏｐｐｏｒｔｕｎｉｔｙ：ＴＸＯＰ）の一部又は全部である特定時間を前記ＳＴＡに共有するために用いられ、
前記トリガーフレームに基づいて、前記特定時間内に前記ＡＰ及び／又は他のＳＴＡにデュレーション情報を含むフレームを送信し、
ＮＡＶ（ｎｅｔｗｏｒｋａｌｌｏｃａｔｉｏｎｖｅｃｔｏｒ）及び前記ＮＡＶの終了を示すＮＡＶタイムアウトが前記トリガーフレームに基づいて設定されている場合に、前記特定時間内に前記ＮＡＶタイムアウトが満了した後でも、前記ＮＡＶは解除されない、
ように構成される、
ＳＴＡ。
続きを表示（約 1,300 文字）【請求項２】
前記フレームは、ｉｎｔｒａ－ＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）ＮＡＶが設定された場合に、前記ｉｎｔｒａ－ＢＳＳＮＡＶに関係なく前記特定時間内に送信される、請求項１に記載のＳＴＡ。
【請求項３】
前記デュレーション情報は、前記特定時間に基づいて設定される、請求項１に記載のＳＴＡ。
【請求項４】
前記デュレーション情報によって示される終了時間は、前記特定時間の終了時間より遅くない、請求項１に記載のＳＴＡ。
【請求項５】
前記プロセッサは、
前記特定時間内に前記ＳＴＡによって送信された最後のフレームである特定フレームを送信し、
前記特定フレームが送信される場合に、
前記特定時間が前記ＡＰに返され、
前記ＳＴＡは、前記特定時間が返されるまで、ｉｎｔｒａ－ＢＳＳＮＡＶに関係なく送信を実行する、ようにさらに構成される、請求項２に記載のＳＴＡ。
【請求項６】

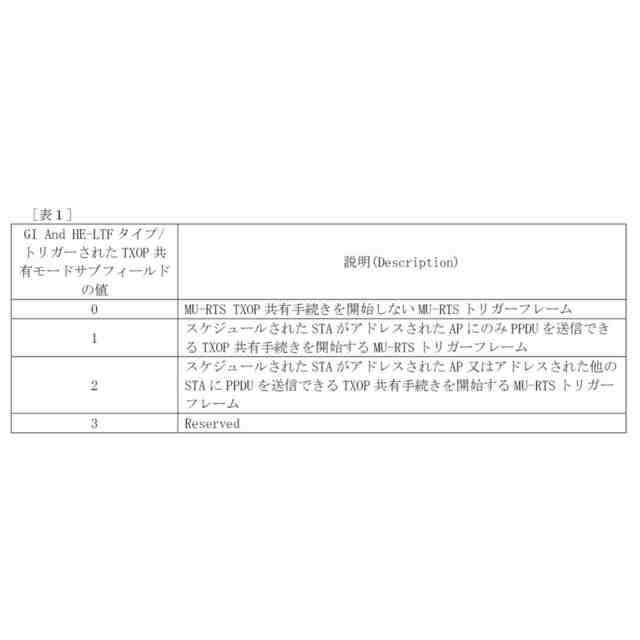

前記トリガーフレームは、前記トリガーフレームによる前記ＴＸＯＰの共有の有無を示す特定サブフィールドを含む、請求項１に記載のＳＴＡ。
【請求項７】
前記特定サブフィールドが前記ＴＸＯＰの共有を示す場合に、前記特定サブフィールドの値は、前記特定時間内に前記ＡＰ及び／又は前記他のＳＴＡと送受信可能であるか否かを示す、請求項６に記載のＳＴＡ。
【請求項８】
前記トリガーフレームは、前記トリガーフレームのタイプを示すタイプフィールドを含み、
前記特定時間は、前記タイプフィールドによって示される前記トリガーフレームの前記タイプに基づいて前記ＴＸＯＰの一部又は全部に対して共有されるように設定される、請求項１に記載のＳＴＡ。
【請求項９】
無線通信システムにおいてステーション（ｓｔａｔｉｏｎ：ＳＴＡ）がフレームを送信する方法であって、前記方法は、
ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）からトリガーフレームを受信する段階であって、前記トリガーフレームは、前記ＡＰによって取得された送信機会（ｔｒａｎｓｍｉｓｓｉｏｎｏｐｐｏｒｔｕｎｉｔｙ：ＴＸＯＰ）の一部又は全部である特定時間を前記ＳＴＡに共有するために用いられる、受信する段階と、
前記トリガーフレームに基づいて前記特定時間内に前記ＡＰ及び／又は他のＳＴＡにデュレーション情報を含むフレームを送信する段階であって、
ＮＡＶ（ｎｅｔｗｏｒｋａｌｌｏｃａｔｉｏｎｖｅｃｔｏｒ）及び前記ＮＡＶの終了を示すＮＡＶタイムアウトが前記トリガーフレームに基づいて設定されている場合に、前記特定時間内に前記ＮＡＶタイムアウトが満了した後でも、前記ＮＡＶは解除されない、送信する段階と、
を含む、
方法。
【請求項１０】
前記フレームは、ｉｎｔｒａ－ＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）ＮＡＶが設定された場合に、前記ｉｎｔｒａ－ＢＳＳＮＡＶに関係なく前記特定時間内に送信される、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、マルチリンクを用いる無線通信方法及びこれを用いる無線通信端末に関し、特に、ＴＸＯＰを設定してデータを送受信するための方法及び端末に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
最近、モバイル機器の普及が拡大されるにつれ、それらに速い無線インターネットサービスを提供し得る無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬＡＮ）技術が脚光を浴びている。無線ＬＡＮ技術は、近距離で無線通信技術に基づいてスマートフォン、スマートパッド、ラップトップＰＣ、携帯型マルチメディアプレーヤー、インベデッド機器などのようなモバイル機器を家庭や企業、または特定サービス提供地域において、無線でインターネットに接続し得るようにする技術である。
【０００３】
ＩＥＥＥ（ＩｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１は、２．４ＧＨのｚ周波数を利用した初期の無線ＬＡＮ技術を支援して以来、多様な技術の標準を実用化または開発中である。まず、ＩＥＥＥ８０２．１１ｂは２．４ＧＨｚバンドの周波数を使用し、最高１１Ｍｂｐｓの通信速度を支援する。ＩＥＥＥ８０２．１１ｂの後に商用化されたＩＥＥＥ８０２．１１ａは２．４ＧＨｚバンドではなく５ＧＨｚバンドの周波数を使用することで、相当混雑した２．４ＧＨｚバンドの周波数に比べ干渉への影響を減らしており、ＯＦＤＭ技術を使用して通信速度を最大５４Ｍｂｐｓまで向上させている。しかし、ＩＥＥＥ８０２．１１ａはＩＥＥＥ８０２．１１ｂに比べ通信距離が短い短所がある。そして、ＩＥＥＥ８０２．１１ｇはＩＥＥＥ８０２．１１ｂと同じく２．４ＧＨｚバンドの周波数を使用して最大５４Ｍｐｂｓの通信速度を具現し、下位互換性（ｂａｃｋｗａｒｄｃｏｍｐａｔｉｂｉｌｉｔｙ）を満足していて相当な注目を浴びたが、通信距離においてもＩＥＥＥ８０２．１１ａより優位にある。
【０００４】
そして、無線ＬＡＮで脆弱点として指摘されていた通信速度に関する限界を克服するために制定された技術規格として、ＩＥＥＥ８０２．１１ｎがある。ＩＥＥＥ８０２．１１ｎはネットワークの速度と信頼性を増加させ、無線ネットワークの運営距離を拡張することにその目的がある。詳しくは、ＩＥＥＥ８０２．１１ｎではデータ処理速度が最大５４０Ｍｂｐｓ以上の高処理率（ＨｉｇｈＴｈｒｏｕｇｈｐｕｔ、ＨＴ）を支援し、また、伝送エラーを最小化しデータの速度を最適化するために送信部と受信部の両端共に多重アンテナを使用するＭＩＭＯ（ＭｕｌｔｉｐｌｅＩｎｐｕｔｓａｎｄＭｕｌｔｉｐｌｅＯｕｔｐｕｔｓ）技術を基盤としている。また、この規格はデータの信頼性を上げるために重複する写本を複数個伝送するコーディング方式を使用している。
【０００５】
無線ＬＡＮの普及が活性化され、また、それを使用したアプリケーションが多様化するにつれ、ＩＥＥＥ８０２．１１ｎが支援するデータの処理速度より高い処理率（ＶｅｒｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ、ＶＨＴ）を支援するための新たな無線ＬＡＮシステムに対する必要性が台頭している。そのうち、ＩＥＥＥ８０２．１１ａｃは５ＧＨｚ周波数で広い帯域幅（８０ＭＨｚ～１６０ＭＨｚ）を支援する。ＩＥＥＥ８０２．１１ａｃ標準は５ＧＨｚ帯域でのみ定義されているが、従来の２．４ＧＨｚ帯域の製品との下位互換性のために、初期１１ａｃチップセットは２．４ＧＨｚ帯域での動作も支援すると考えられる。理論的に、この規格によると多重ステーションの無線ＬＡＮの速度は最小１Ｇｂｐｓ、最大単一リンク速度は最小５００Ｍｂｐｓまで可能になる。これはより広い無線周波数帯域幅（最大１６０ＭＨｚ）、より多いＭＩＭＯ空間的ストリーム（最大８個）、マルチユーザＭＩＭＯ、そして、高い密度の変調（最大２５６ＱＡＭ）など、８０２．１１ｎで受け入れられた無線インタフェースの概念を拡張して行われる。また、従来の２４ＧＨｚ／５ＧＨｚに代わって６０ＧＨｚバンドを利用してデータを伝送する方式として、ＩＥＥＥ８０２．１１ａｄがある。ＩＥＥＥ８０２．１１ａｄはビームフォーミング技術を利用して最大７Ｇｂｐｓの速度を提供する伝送規格であって、大容量のデータや無圧縮ＨＤビデオなど、高いビットレート動画のストリーミングに適合している。しかし、６０ＧＨｚ周波数バンドは障害物の通過が難しく、近距離空間でのデバイスの間でのみ利用可能な短所がある。
【０００６】
一方、８０２．１１ａｃ及び８０２．１１ａｄ以後の無線ＬＡＮ標準として、ＡＰと端末が密集した高密度環境における高効率及び高性能の無線ＬＡＮ通信技術を提供するためのＩＥＥＥ８０２．１１ａｘ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＷＬＡＮ，ＨＥＷ）標準が開発され、完了段階にある。８０２．１１ａｘベース無線ＬＡＮ環境では、高密度のステーションとＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）の存在下に屋内／屋外で高い周波数効率の通信が提供される必要があり、これを具現するための様々な技術が開発されている。
【０００７】
また、高画質ビデオ、実時間ゲームなどのような新しいマルチメディア応用を支援するために、最大送信速度を上げるための新しい無線ＬＡＮ標準を開発し始めた。７世代無線ＬＡＮ標準であるＩＥＥＥ８０２．１１ｂｅ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ，ＥＨＴ）では、２．４／５／６ＧＨｚの帯域でより広い帯域幅と増加した空間ストリーム及び多重ＡＰ協調などによって最大で３０Ｇｂｐｓの送信率を支援することを目標に標準開発を進行している。ＩＥＥＥ８０２．１１ｂｅでは３２０ＭＨｚの帯域幅、多重リンク（Ｍｕｌｔｉ－ｌｉｎｋ）動作、多重ＡＰ（Ｍｕｌｔｉ－ＡｃｃｅｓｓＰｏｉｎｔ、Ｍｕｌｔｉ－ＡＰ）動作、及び再伝送動作（ＨｙｂｒｉｄＡｕｔｏｍａｔｉｃＲｅｐｅａｔＲｅｑｕｅｓｔ、ＨＡＲＱ）などの技術が提案されている。
【０００８】
多重リンク動作はその動作方式及び具現方法によって多様な形態に動作される。この際、従来のＩＥＥＥ８０２．１１基盤の無線ＬＡＮ通信動作では発生していなかった問題が発生する可能性があることで、多重リンク動作における詳細な動作方法に対する定義が必要である。
【０００９】
一方、発明の背景になる技術は発明の背景に対する理解を増進するために作成されたものであって、この技術が属する分野における通常の知識を有する者に既に知られている従来技術ではない内容を含む。
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明は、多重リンク動作において、送信機会（ｔｒａｎｓｍｉｓｓｉｏｎｏｐｐｏｒｔｕｎｉｔｙ：ＴＸＯＰ）の設定を用いてデータを送受信する方法及び装置を提供することにその目的がある。
（【００１１】以降は省略されています）
