公開番号2025113418
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025087383,2021111047
出願日2025-05-26,2021-07-02
発明の名称サブマージアーク溶接用溶融型フラックス
出願人日鉄溶接工業株式会社
代理人弁理士法人太陽国際特許事務所
主分類B23K 35/362 20060101AFI20250725BHJP(工作機械;他に分類されない金属加工)
要約【課題】サブマージアーク溶接中にフラックスの吹上現象が生じても、散布厚が不足することが抑制され、アーク安定性、スラグ剥離性およびビード形状などの溶接作業性に優れたサブマージアーク溶接用溶融型フラックスを提供する。
【解決手段】フラックス全質量に対し、発泡フラックス粒子の質量比率をX%とし、前記発泡フラックス粒子以外のフラックス粒子の質量比率をY%とするとき、下記(1)式を満たすサブマージアーク溶接用溶融型フラックス。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025113418000010.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">12</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">80</com:WidthMeasure> </com:Image>
【選択図】図1
特許請求の範囲【請求項１】
フラックス全質量に対し、発泡フラックス粒子の質量比率をＸ％とし、前記発泡フラックス粒子以外のフラックス粒子の質量比率をＹ％とするとき、下記（１）式を満たすサブマージアーク溶接用溶融型フラックス。
JPEG
12
80

発明の詳細な説明【技術分野】
【０００１】
本開示は、鋼構造物を溶接する際に用いられるサブマージアーク溶接用溶融型フラックスに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
サブマージアーク溶接は、粒状のフラックスを予め溶接部に沿って散布し、そのフラックス内に溶接ワイヤを連続的に供給し、フラックスに覆われた状態で、被溶接材と溶接ワイヤ先端との間でアークを発生させて溶接を行う方法である。
サブマージアーク溶接における溶接作業性の改善目的として、様々な検討が行われている。例えば特許文献１～３には、フラックス粒子を発泡させて多孔質粒子とし、嵩密度を小さくすることで、スラグ剥離性やビード外観などの溶接作業性が良好になることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平２－２６８９９７号公報
特開昭６２－１８３９９６号公報
特公昭５１－０４６６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、サブマージアーク溶接の溶接現象は定常的ではなく、アーク空洞内のガスは一定の確率で順次に吹き上がり、フラックスを吹き飛ばす現象（吹上現象）が生じる場合がある。このような吹上現象が発現した場合、従来の発泡型の溶融型フラックスでは、フラックスの散布厚が不足してしまうという懸念がある。フラックスの散布厚が不足するとアークが直接的に視認できるようになり、大気の影響を排除した健全な溶接金属が得られなくなる。この理由は、アークの一部が大気に晒されると、溶接金属の窒素量が上昇し、ピット、ブローホール、ポックマークなどの溶接欠陥等の不具合が生じるためである。
【０００５】
本開示は、上述した問題点に鑑みて案出されたものであり、サブマージアーク溶接中にフラックスの吹上現象が生じても、散布厚が不足することが抑制され、アーク安定性、スラグ剥離性およびビード形状などの溶接作業性に優れたサブマージアーク溶接用溶融型フラックスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するための本開示の要旨は、以下の通りである。
＜１＞フラックス全質量に対し、発泡フラックス粒子の質量比率をＸ％とし、前記発泡フラックス粒子以外のフラックス粒子の質量比率をＹ％とするとき、下記（１）式を満たすサブマージアーク溶接用溶融型フラックス。
【０００７】
JPEG
12
80
【０００８】
＜２＞前記フラックス全質量に対し、粒径が０．３ｍｍ超～１．４ｍｍの範囲にあるフラックス粒子が９０質量％以上である＜１＞に記載のサブマージアーク溶接用溶融型フラックス。
＜３＞嵩密度が０．６～１．３ｇ／ｃｍ
３
である＜１＞又は＜２＞に記載のサブマージアーク溶接用溶融型フラックス。
【発明の効果】
【０００９】
本開示によれば、サブマージアーク溶接中にフラックスの吹上現象が生じても、散布厚が不足することが抑制され、アーク安定性、スラグ剥離性およびビード形状などの溶接作業性に優れたサブマージアーク溶接用溶融型フラックスが提供される。
【図面の簡単な説明】
【００１０】

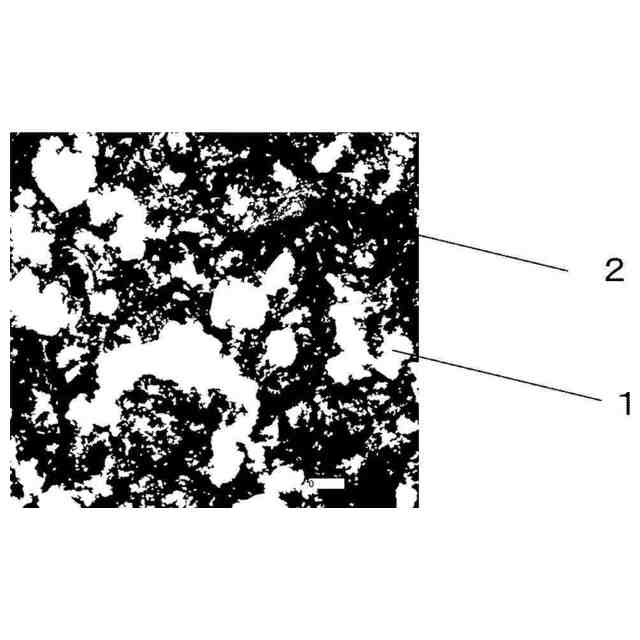

本開示の実施例に用いたフラックスの発泡している粒子と発泡していない粒子の判断に使用した画像解析の結果の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
