特許ウォッチ

公開番号2025111872
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005759
出願日2024-01-18
発明の名称ヒートシール紙
出願人日本製紙株式会社
代理人弁理士法人お茶の水内外特許事務所
主分類B32B 27/10 20060101AFI20250724BHJP(積層体)
要約【課題】一方の最表面にPHBHを含むヒートシール層を有し、他方の面とのヒートシール性に優れたヒートシール紙を提供すること。
【解決手段】紙基材と、一方の最表面にPHBHを含むヒートシール層を有し、
他方の最表面にエチレン酢酸ビニル系共重合体またはポリエステル系樹脂を含む補助塗工層を有するヒートシール紙。
【選択図】なし
特許請求の範囲【請求項１】
紙基材と、一方の最表面にＰＨＢＨを含むヒートシール層を有し、
他方の最表面にエチレン酢酸ビニル系共重合体またはポリエステル系樹脂を含む補助塗工層を有することを特徴とするヒートシール紙。
続きを表示（約 580 文字）【請求項２】

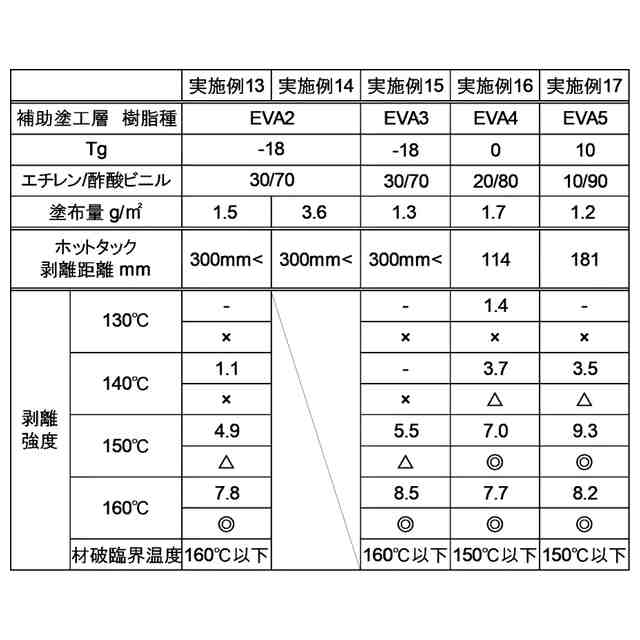

前記エチレン酢酸ビニル系共重合体のガラス転移温度が、－２５℃以上２０℃以下であることを特徴とする請求項１に記載のヒートシール紙。
【請求項３】
前記エチレン酢酸ビニル系共重合体のエチレンと酢酸ビニルとのモル比（エチレン：酢酸ビニル）が３０：７０～１：９９であることを特徴とする請求項１に記載のヒートシール紙。
【請求項４】
１８０℃、０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒におけるホットタック剥離距離が３００ｍｍ未満であることを特徴とする請求項１に記載のヒートシール紙。
【請求項５】
１６０℃、０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒の条件でヒートシールしたものを、剥離速度２００ｍｍ／ｍｉｎ、Ｔ型で剥離したときの剥離強度が６．０Ｎ／１５ｍｍ以上であることを特徴とする請求項１に記載のヒートシール紙。
【請求項６】
０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒の条件でヒートシールしたものを、剥離速度２００ｍｍ／ｍｉｎ、Ｔ型で剥離したときの材破臨界温度が１５０℃以下であることを特徴とする請求項１に記載のヒートシール紙。
【請求項７】
請求項１～６のいずれかに記載のヒートシール紙を有する包装体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＨＢＨを含むヒートシール層を有するヒートシール紙に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
近年、プラスチックごみによる環境破壊を防ぐための動きが始まっており、プラスチック製使い捨て製品を、環境への負荷の小さな材料で代替することが求められている。プラスチックの代替材料としては、生分解性プラスチック、木材、紙等が挙げられる。
生分解性プラスチックとして、ポリ乳酸やポリカプロラクトン等の脂肪族ポリエステルが知られている。しかし、脂肪族ポリエステルは、温度が低いと生分解に時間がかかり、海洋などの自然環境での分解速度が遅いという問題がある。
【０００３】
ポリ（３－ヒドロキシブチレート）系樹脂は、好気性、嫌気性下での分解性に優れた、微生物産生の熱可塑性プラスチックであり、海洋中などの水中でも微生物により短期間で分解されるという特筆すべき性能を有している。そして、３－ヒドロキシブチレートと３－ヒドロキシヘキサノエートとの共重合体であるポリ（３－ヒドロキシブチレート－ｃｏ－３－ヒドロキシヘキサノエート）（以下、ＰＨＢＨともいう）が、その生分解性、樹脂物性等の点から注目されている。
【０００４】
特許文献１には、紙基材の少なくとも一方の面上に、ＰＨＢＨと接着剤を含有する塗工層を有し、塗工層中のＰＨＢＨと接着剤の固形分質量比が、９９．９／０．１～６０．０／４０．０である、塗工欠陥の少ない塗工紙が提案され、ヒートシール紙、耐水紙、耐油紙等として利用可能であることが記載されている。
特許文献２には、紙基材の少なくとも一方の面上に、ＰＨＢＨを主成分とするフィルムからなるヒートシール層がアンカー層を介して貼合されており、アンカー層がガラス転移温度が－２５～４６℃であるポリエステル系樹脂を含む塗工層である、密着性に優れたヒートシール紙が提案されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２１／２５６３８１号
特許第７２８５３８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ヒートシール層がＰＨＢＨを含むヒートシール紙は、ヒートシール層同士を強固にヒートシールすることができる。しかし、一面にＰＨＢＨを含むヒートシール層を有し、他面は紙基材が露出した紙面であるヒートシール紙を、一面と他面とをヒートシールした際に、ヒートシール層と紙面とのヒートシール性に劣り、接着不良が発生しやすいことが判明した。例えば、紙コップの胴部を作製するために、ヒートシール紙を丸めて一面と他面とをヒートシールする場合、そのような接着不良は紙コップとして致命的である。
本発明は、このような背景に基づいて検討されたものであり、一方の最表面にＰＨＢＨを含むヒートシール層を有し、他方の面とのヒートシール性に優れたヒートシール紙を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の課題を解決するための手段は、以下のとおりである。
１．紙基材と、一方の最表面にＰＨＢＨを含むヒートシール層を有し、
他方の最表面にエチレン酢酸ビニル系共重合体またはポリエステル系樹脂を含む補助塗工層を有することを特徴とするヒートシール紙。
２．前記エチレン酢酸ビニル系共重合体のガラス転移温度が、－２５℃以上２０℃以下であることを特徴とする１．に記載のヒートシール紙。
３．前記エチレン酢酸ビニル系共重合体のエチレンと酢酸ビニルとのモル比（エチレン：酢酸ビニル）が３０：７０～１：９９であることを特徴とする１．または２．に記載のヒートシール紙。
４．１８０℃、０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒におけるホットタック剥離距離が３００ｍｍ未満であることを特徴とする１．～３．のいずれかに記載のヒートシール紙。
５．１６０℃、０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒の条件でヒートシールしたものを、剥離速度２００ｍｍ／ｍｉｎ、Ｔ型で剥離したときの剥離強度が６．０Ｎ／１５ｍｍ以上であることを特徴とする１．～４．のいずれかに記載のヒートシール紙。
６．０．２ＭＰａ（２０．０Ｎ／ｃｍ
２
）、１秒の条件でヒートシールしたものを、剥離速度２００ｍｍ／ｍｉｎ、Ｔ型で剥離したときの材破臨界温度が１５０℃以下であることを特徴とする１．～５．のいずれかに記載のヒートシール紙。
７．１．～６．のいずれかに記載のヒートシール紙を有する包装体。
【発明の効果】
【０００８】
本発明のヒートシール紙は、一方の最表面にＰＨＢＨを含むヒートシール層を有し、このヒートシール層を他面と強固にヒートシールすることができる。本発明のヒートシール紙は、ヒートシール面同士を熱融着する必要がないため、筒状、袋状等への加工が容易である。
本発明のヒートシール紙は、生分解性材料の比率が高く、仮に環境中に流出しても、迅速に分解される。
【発明を実施するための形態】
【０００９】
本発明のヒートシール紙は、紙基材と、一方の最表面にＰＨＢＨを含むヒートシール層を有し、他方の最表面にエチレン酢酸ビニル系共重合体またはポリエステル系樹脂を含む補助塗工層を有する。
本発明のヒートシール紙は、一方の最表面にヒートシール層、他方の最表面に補助塗工層を有すればよく、紙基材とヒートシール層、紙基材と補助塗工層との間にアンカー層、水蒸気バリア層、ガスバリア層、インク受容層等の他の層を有していてもよい。
なお、本明細書において「Ａ～Ｂ」（Ａ、Ｂは数値や比率）との記載は、Ａ、Ｂを含む数値範囲を意味する。
【００１０】
（紙基材）
紙基材は、主としてパルプからなるシートであり、さらに填料、各種助剤等を含む紙料を抄紙して得られる。
パルプとしては、広葉樹漂白クラフトパルプ（ＬＢＫＰ）、針葉樹漂白クラフトパルプ（ＮＢＫＰ）、広葉樹未漂白クラフトパルプ（ＬＵＫＰ）、針葉樹未漂白パルプ（ＮＵＫＰ）、サルファイトパルプなどの化学パルプ、ストーングラインドパルプ、サーモメカニカルパルプなどの機械パルプ、脱墨パルプ、古紙パルプなどの木材繊維、ケナフ、竹、麻などから得られた非木材繊維などが挙げられ、これらの１種または２種以上を適宜配合して用いることができる。これらの中でも、紙基材中への異物混入が発生し難いこと、古紙原料としてリサイクル使用する際に経時変色が発生し難いこと、高い白色度を有するため印刷時の面感が良好となり、特に包装材料として使用した場合の使用価値が高くなることなどの理由から、木材繊維の化学パルプ、木材繊維の機械パルプを用いることが好ましく、木材繊維の化学パルプを用いることがより好ましい。具体的には、全パルプに対するＬＢＫＰ、ＮＢＫＰ等の木材繊維の化学パルプの配合量は８０質量％以上が好ましく、９０質量％以上がより好ましく、９５質量％以上がさらに好ましく、１００質量％が最も好ましい。
（【００１１】以降は省略されています）

関連特許
