特許ウォッチ

公開番号2025095050
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210822
出願日2023-12-14
発明の名称包装用基材、包装用材料、包装用材料の製造方法
出願人日本製紙株式会社
代理人弁理士法人お茶の水内外特許事務所
主分類D21H 27/10 20060101AFI20250619BHJP(製紙;セルロースの製造)
要約【課題】クッション性に優れた包装用基材、さらに、柔軟性に優れた包装用基材、これらの包装用基材を用いた包装用材料と、包装用材料の製造方法を提供することを課題とする。
【解決手段】天然繊維を含む包装用基材であって、坪量18g/m²以上50g/m²以下、KES-G5圧縮試験機を用いて測定した圧縮強さ(測定枚数1枚、変形速度0.02mm/sec、初期圧縮荷重50gf/cm²、最大圧縮荷重300gf/cm²)が1.5以下である包装用基材、この包装用基材の少なくとも片面にヒートシール層を有し、温度130℃、圧力1.0kgf/cm²、時間1秒でヒートシールし、引張速度30mm/min、T型で剥離したときのヒートシール強度が0.5N/15mm以上である包装用材料、及び、この包装用基材上に、熱可塑性樹脂を含む塗工液をグラビア方式またはフレキソ方式で塗布することにより、ヒートシール層を形成する包装用材料の製造方法。

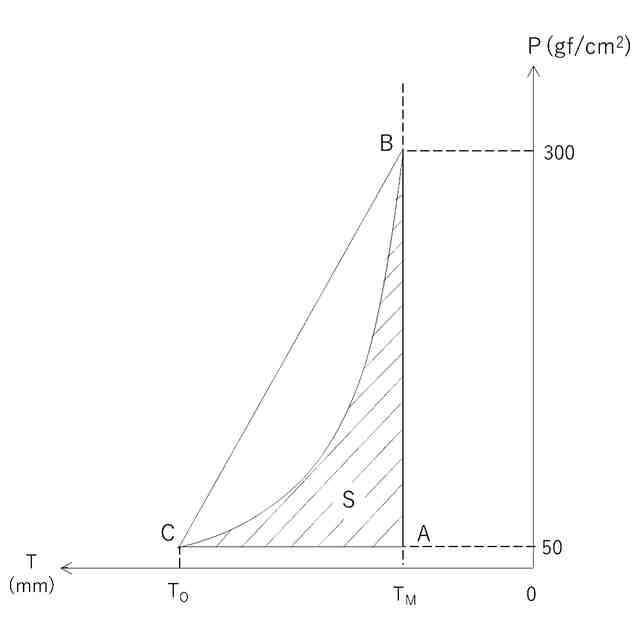

【選択図】図1
特許請求の範囲【請求項１】
天然繊維を含む包装用基材であって、
坪量１８ｇ／ｍ
２
以上５０ｇ／ｍ
２
以下、
ＫＥＳ－Ｇ５圧縮試験機を用いて測定した圧縮強さ（測定枚数１枚、変形速度０．０２ｍｍ／ｓｅｃ、初期圧縮荷重５０ｇｆ／ｃｍ
２
、最大圧縮荷重３００ｇｆ／ｃｍ
２
）が１．５以下であることを特徴とする包装用基材。
続きを表示（約 740 文字）【請求項２】
ＫＥＳ－ＦＢ２－Ａ純曲げ試験機で測定したＭＤ、ＣＤ方向の曲げ強さがいずれも０．８ｇ・ｃｍ
２
／ｃｍ以下であることを特徴とする請求項１に記載の包装用基材。
【請求項３】
前記包装用基材の密度が０．２ｇ／ｃｍ
３
以上０．５ｇ／ｃｍ
３
以下であることを特徴とする請求項１に記載の包装用基材。
【請求項４】
前記天然繊維が、パルプを含み、
パルプ全量に対して、平均繊維長２．５ｍｍ以上、平均繊維径１５μｍ以上２５μｍ以下、カナダ標準式濾水度６５０ｍｌＣＳＦ以上の非木材パルプを５０質量％以上含有することを特徴とする請求項１に記載の包装用基材。
【請求項５】
前記包装用基材が、全繊維に対してアバカパルプを５０質量％以上含むことを特徴とする請求項１に記載の包装用基材。
【請求項６】
請求項１～５のいずれかに記載の包装用基材の少なくとも片面にヒートシール層を有し、
温度１３０℃、圧力１．０ｋｇｆ／ｃｍ
２
、時間１秒でヒートシールし、引張速度３０ｍｍ／ｍｉｎ、Ｔ型で剥離したときのヒートシール強度が０．５Ｎ／１５ｍｍ以上であることを特徴とする包装用材料。
【請求項７】
請求項１～５のいずれかに記載の包装用基材上に、熱可塑性樹脂を含む塗工液をグラビア方式またはフレキソ方式で塗布することにより、ヒートシール層を形成することを特徴とする包装用材料の製造方法。
【請求項８】
前記包装用基材と前記塗工液との接触角が７０°以上１２０°以下であることを特徴とする請求項７に記載の包装用材料の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装用基材、この包装用基材を有する包装用材料、および包装用材料の製造方法に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、食品用トレイなどの包装容器や、ピロー包装用の袋などの包装体には、主にプラスチック製の材料が使用されてきた。しかしながら、近年、海洋でのプラスチック廃棄物に関わる問題等の環境問題に端を発して脱プラスチックの風潮が高まっており、工業製品における樹脂材料の使用量を極力低減することが望まれている。このような風潮下において、包装体についても環境負荷低減のため、紙を使用した包装材料の検討がなされている。
【０００３】
特許文献１には、針葉樹未晒クラフトパルプを主成分とする紙基材と、紙基材の片面に積層されるヒートシール層とを備えており、紙基材における流れ方向の耐折強度が５００回以上１，０００回以下であり、幅方向の耐折強度が８０回以上２００回以下であり、ヒートシール層積層面の表面のベック平滑度が３秒以上２３０秒以下であり、ヒートシール層の主成分がエチレン（メタ）アクリル酸共重合体アルカリ中和物であり、ヒートシール層の塗工量が１．５ｇ／ｍ
２
以上１０．０ｇ／ｍ
２
以下である、環境にやさしく、ヒートシール強度を確保しつつ、ヒートシール層が積層された領域の折り目による亀裂の抑制効果及び耐水性に優れるヒートシール紙が提案されている。
【０００４】
特許文献２には、パルプを主成分とする紙基材と、紙基材の片面に積層されるヒートシール層とを備えており、ヒートシール層の主成分が、エチレン（メタ）アクリル酸共重合体アルカリ中和物であり、紙基材におけるヒートシール層積層面の表面のベック平滑度が５秒以上５０秒以下であり、パーカープリントサーフ平滑度が３．８μｍ以上８．０μｍ以下であり、紙基材におけるヒートシール層非積層面の表面のベック平滑度が５０秒以上５００秒以下であり、パーカープリントサーフ平滑度が２．０μｍ以上４．２μｍ以下である、環境負荷が高いラミネート紙やプラスチックフィルムを含まず、耐水性及びヒートシール層非積層面の印刷適性に優れるヒートシール紙が提案されている。
【０００５】
特許文献３には、紙基材の少なくとも一方の面に１層以上のヒートシール層を有するヒートシール紙であって、ヒートシール層は水分散性樹脂バインダーを含有し、ＩＳＯ２４９３－１：２０１０に準拠して測定されるヒートシール紙の縦方向のＩＳＯ剛度が０．５５ｍＮｍ以下であり、ヒートシール紙の横方向のＩＳＯ剛度が０．４５ｍＮｍ以下であり、ＪＩＳＺ１７０７：２０１９に準拠して測定されるヒートシール紙の突刺強度が７．５Ｎ以上である、耐落下衝撃性を有し、かつ柔軟性にも優れ、さらにヒートシール性に優れるヒートシール紙が提案されている。
【０００６】
特許文献４には、紙基材と、紙基材の少なくとも片面に設けられたヒートシール層とを有する軟包装材用紙であって、紙基材が填料の含有量が１質量％以下、坪量２５ｇ／ｍ
２
以上５０ｇ／ｍ
２
以下、密度０．８５ｇ／ｍ
３
以上１．３５ｇ／ｍ
３
以下であり、ヒートシール層の乾燥質量（片面あたり）が、４ｇ／ｍ
２
以上２０ｇ／ｍ
２
以下であり、軟包装材用紙が引裂強さ（ＭＤ方向及びＣＤ方向）１００ｍＮ以上６５０ｍＮ以下であり、どの方向からでも容易に破ることができ、軟包装体としたときに被包装物を容易に取り出すことができる軟包装材用紙が提案されている。
【０００７】
特許文献５には、紙基材と、紙基材の少なくとも一方の面の最表面に設けられ、有機材料を５０質量％以上含有する熱接着層とを備え、熱接着層は有機材料の少なくとも一部としてスチレン－ブタジエン共重合体ラテックスを含有し、且つ熱接着層が設けられた熱接着面のＪＩＳＰ８１５５：２０１０に準拠して測定される王研式平滑度が５０秒以上であり、通気性および透湿性を有し、発塵性が少なく、リサイクル可能なヒートシールシートが提案されている。
【先行技術文献】
【特許文献】
【０００８】
特開２０２３－１０７６８９号公報
特開２０２３－１０７６７８号公報
特許第７２４３９０１号公報
特開２０２３－８１５９４号公報
特開２０１８－０５３４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ヒートシール紙を用いた包装材料が、プラスチックフィルムを用いた包装材料の代替として提案されている。しかし、紙は、プラスチックフィルムと比較して伸びにくいため、ヒートシール紙を用いた包装材料は、クッション性に劣っていた。また、紙は、プラスチックフィルムと比較して柔軟性に劣るため、複雑な形状の内容物の場合、内包物の形状に合わせて包装することができなかった。
本発明は、クッション性に優れた包装用基材、さらに、柔軟性に優れた包装用基材、これらの包装用基材を用いた包装用材料と、包装用材料の製造方法を提供することを課題とする。
【課題を解決するための手段】
【００１０】
本発明の課題を解決するための手段は以下の通りである。
１．天然繊維を含む包装用基材であって、
坪量１８ｇ／ｍ
２
以上５０ｇ／ｍ
２
以下、
ＫＥＳ－Ｇ５圧縮試験機を用いて測定した圧縮強さ（測定枚数１枚、変形速度０．０２ｍｍ／ｓｅｃ、初期圧縮荷重５０ｇｆ／ｃｍ
２
、最大圧縮荷重３００ｇｆ／ｃｍ
２
）が１．５以下であることを特徴とする包装用基材。
２．ＫＥＳ－ＦＢ２－Ａ純曲げ試験機で測定したＭＤ、ＣＤ方向の曲げ強さがいずれも０．８ｇ・ｃｍ
２
／ｃｍ以下であることを特徴とする１．に記載の包装用基材。
３．前記包装用基材の密度が０．２ｇ／ｃｍ
３
以上０．５ｇ／ｃｍ
３
以下であることを特徴とする１．または２．に記載の包装用基材。
４．前記天然繊維が、パルプを含み、

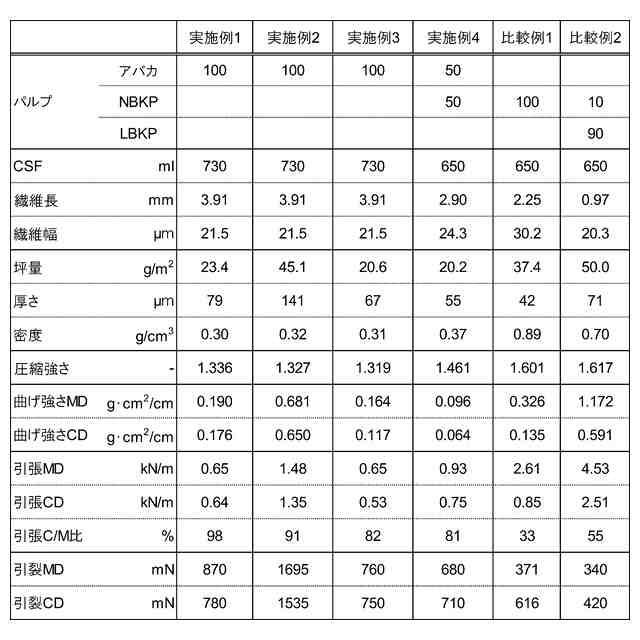

パルプ全量に対して、平均繊維長２．５ｍｍ以上、平均繊維径１５μｍ以上２５μｍ以下、カナダ標準式濾水度６５０ｍｌＣＳＦ以上の非木材パルプを５０質量％以上含有することを特徴とする１．～３．のいずれかに記載の包装用基材。
５．前記包装用基材が、全繊維に対してアバカパルプを５０質量％以上含むことを特徴とする１．～４．のいずれかに記載の包装用基材。
６．１．～５．のいずれかに記載の包装用基材の少なくとも片面にヒートシール層を有し、
温度１３０℃、圧力１．０ｋｇｆ／ｃｍ
２
、時間１秒でヒートシールし、引張速度３０ｍｍ／ｍｉｎ、Ｔ型で剥離したときのヒートシール強度が０．５Ｎ／１５ｍｍ以上であることを特徴とする包装用材料。

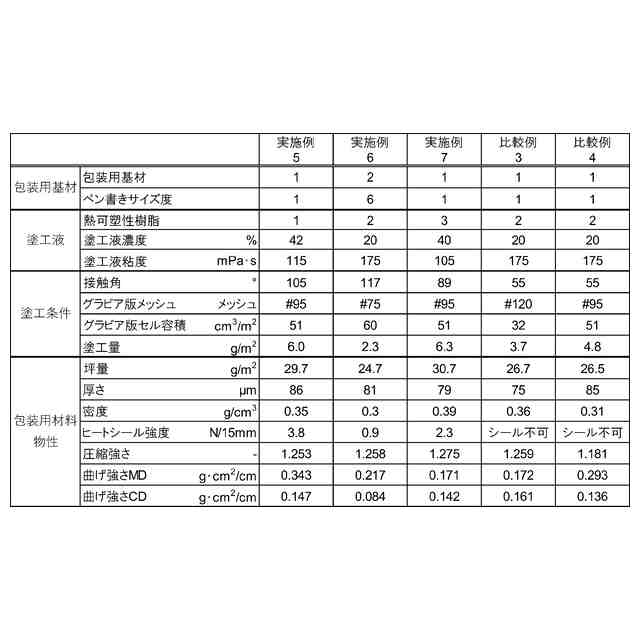

７．１．～５．のいずれかに記載の包装用基材上に、熱可塑性樹脂を含む塗工液をグラビア方式またはフレキソ方式で塗布することにより、ヒートシール層を形成することを特徴とする包装用材料の製造方法。
８．前記包装用基材と前記塗工液との接触角が７０°以上１２０°以下であることを特徴とする７．に記載の包装用材料の製造方法。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
