公開番号2025109512
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003450
出願日2024-01-12
発明の名称磁気共鳴イメージング装置、撮像方法および撮像プログラム
出願人キヤノンメディカルシステムズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類A61B 5/055 20060101AFI20250717BHJP(医学または獣医学;衛生学)
要約【課題】撮像全体にかかる時間を短くするとともに画質を向上させること。
【解決手段】実施形態に係る磁気共鳴イメージング装置は、設計部と、収集部とを含む。設計部は、多断面同時励起によるマルチスライス撮像のための複数のスライスを含む第1スライス群と、ナビゲータエコー用のスライスとに関するスライス位置に対するパルスシーケンスを設計する。収集部は、前記パルスシーケンスに基づいて、前記第1スライス群と前記ナビゲータエコー用のスライスとを同時励起し、エコー信号を収集する。
【選択図】図1

特許請求の範囲【請求項１】
多断面同時励起によるマルチスライス撮像のための複数のスライスを含む第１スライス群と、ナビゲータエコー用のスライスとに関するスライス位置に対するパルスシーケンスを設計する設計部と、
前記パルスシーケンスに基づいて、前記第１スライス群と前記ナビゲータエコー用のスライスとを同時励起し、エコー信号を収集する収集部と、
を具備する磁気共鳴イメージング装置。
続きを表示（約 1,400 文字）【請求項２】
前記エコー信号に対して、ナビゲータエコーに基づき動き補正を実行する補正部と、
前記動き補正が実行されたエコー信号に対して多断面分離再構成処理を実行し、再構成画像を生成する画像生成部をさらに具備する、請求項１に記載の磁気共鳴イメージング装置。
【請求項３】
前記補正部は、前記ナビゲータエコーに基づき、前記第１スライス群の次の撮像であって、多断面同時励起によるマルチスライス撮像のための複数のスライスを含む第２スライス群のスライス位置を補正する、請求項２に記載の磁気共鳴イメージング装置。
【請求項４】
前記設計部は、前記ナビゲータエコー用のスライスを、前記第１スライス群の隣接するスライスの間隙に位置するように設計する、請求項１に記載の磁気共鳴イメージング装置。
【請求項５】
前記設計部は、前記第１スライス群の次の撮像であって、多断面同時励起によるマルチスライス撮像のための複数のスライスを含む第２スライス群と、前記ナビゲータエコー用のスライスとのスライス位置に対応するパルスシーケンスをさらに設計し、
前記収集部は、前記設計部により設計された前記第２スライス群に関する前記パルスシーケンスに基づいて、前記第２スライス群および前記ナビゲータエコー用のスライスを同時励起し、エコー信号を収集する、請求項１に記載の磁気共鳴イメージング装置。
【請求項６】
前記設計部は、前記第１スライス群の各スライスに関するフリップ角よりも、前記ナビゲータエコー用のスライスに関するフリップ角を大きく設計し、
前記ナビゲータエコーを用いて心拍周期を決定する決定部をさらに具備する、請求項１に記載の磁気共鳴イメージング装置。
【請求項７】
前記設計部は、前記第１スライス群の各スライスに関するフリップ角よりも、前記ナビゲータエコー用のスライスに関するフリップ角を小さく設計し、
前記ナビゲータエコーを用いて呼吸周期を決定する決定部をさらに具備する、請求項１に記載の磁気共鳴イメージング装置。
【請求項８】
ＦｏｕｒｉｅｒＤｅｃｏｍｐｏｓｉｔｉｏｎまたはＰＲＥＦＵＬ（Ｐｈａｓｅ－ＲｅｓｏｌｖｅｄＦｕｎｃｔｉｏｎａｌＬｕｎｇ）におけるグラディエントエコーによる間欠収集において、前記間欠収集の間で、ナビゲータエコー用のスライスを励起し、エコー信号を収集する収集部と、
前記ナビゲータエコーに基づき、心拍周期または呼吸周期を決定する決定部と、
を具備する磁気共鳴イメージング装置。
【請求項９】
前記エコー信号に対して多断面分離再構成処理を実行し、再構成画像を生成する画像生成部と、
前記ナビゲータエコーに基づき、前記再構成画像に対して画像処理を実行する補正部と、をさらに具備する、請求項１に記載の磁気共鳴イメージング装置。
【請求項１０】
前記補正部は、前記画像処理として、体動および拍動に対する同期処理、前記体動および前記拍動に対する補正処理、および、同期処理後または補正処理後の信号変動に対する解析処理の少なくとも１つを実行する、請求項９に記載の磁気共鳴イメージング装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、磁気共鳴イメージング装置、撮像方法および撮像プログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＭＲＩ（Magnetic Resonance Imaging）の撮像においてu被検体が動いてしまうと、画像のボケやゴーストアーチファクトが発生し、データの質が低下してしまう。例えば、ファンクショナルＭＲＩ（ｆＭＲＩ）のように全脳の連続撮像を行っている際中に頭部が動くと、脳の各領域の微小な信号変化を得たい場合には、スライス方向および面内方向の位置ずれによる信号変化が無視できない。そこで、ナビゲータと呼ばれる付加信号を収集することで、当該付加信号から被検体の体動または臓器の動きの量を計算し、次の連続収集の撮像位置を微調整して、実質的に動きの影響を減らす手法がある。
しかし、目的とする撮像のパルスシーケンスは、所望の信号対雑音比（ＳＮＲ）やコントラストを得るためにチューニングされた条件で設計される。よって、ナビゲータ信号を収集しようとすると、目的とする撮像とナビゲータ信号の収集とを交互に実行することとなり、信号の取得タイミングの同時性が低下してしまう。
【先行技術文献】
【特許文献】
【０００３】
特表２０２０－５０６７５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、撮像全体にかかる時間を短くするとともに画質を向上させることである。ただし、本明細書及び図面に開示の実施形態により解決しようとする課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【０００５】
実施形態に係る磁気共鳴イメージング装置は、設計部と、収集部とを含む。設計部は、多断面同時励起によるマルチスライス撮像のための複数のスライスを含む第１スライス群と、ナビゲータエコー用のスライスとに関するスライス位置に対するパルスシーケンスを設計する。収集部は、前記パルスシーケンスに基づいて、前記第１スライス群と前記ナビゲータエコー用のスライスとを同時励起し、エコー信号を収集する。
【図面の簡単な説明】
【０００６】
図１は、本実施形態に係る磁気共鳴イメージング装置の構成例を示す図である。

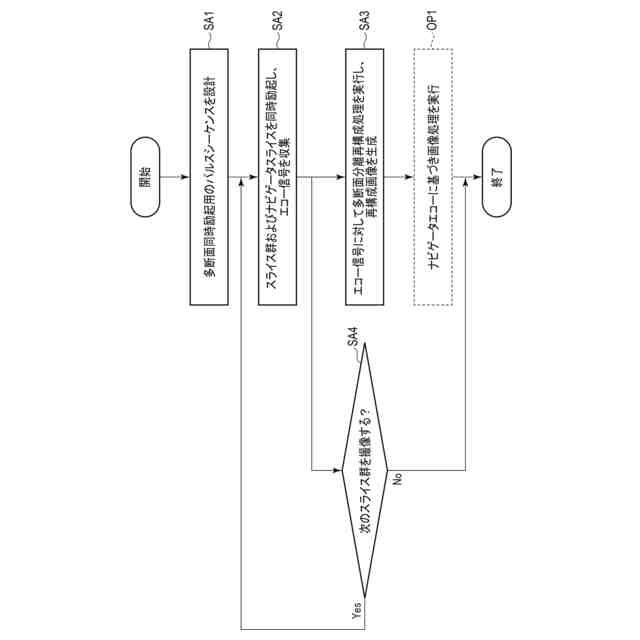

図２は、本実施形態に係る磁気共鳴イメージング装置の第１動作例を示すフローチャートである。

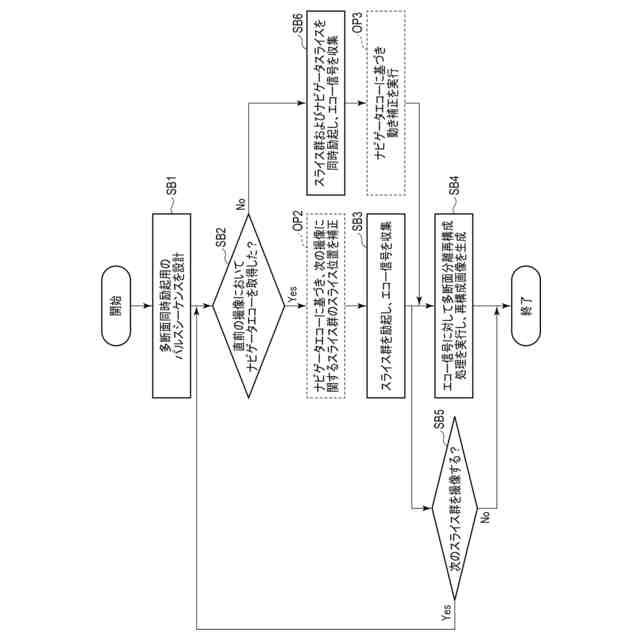

図３は、本実施形態に係る磁気共鳴イメージング装置の第２動作例を示すフローチャートである。

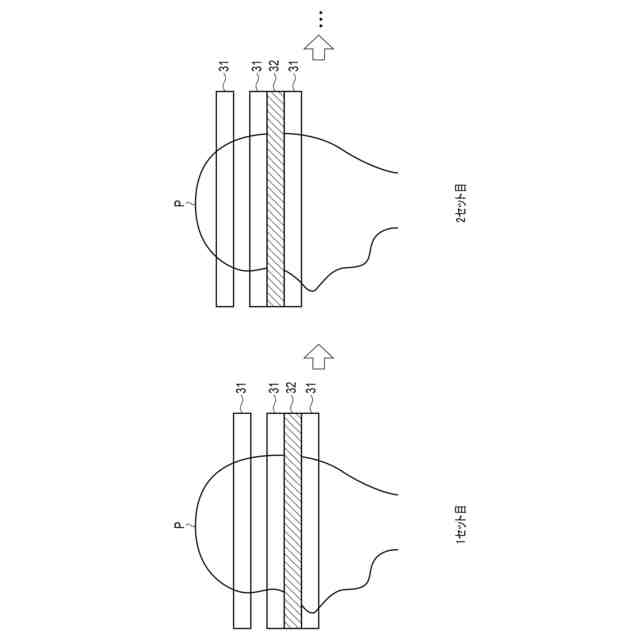

図４は、本実施形態に係る撮像スライスの第１設定例を示す図である。

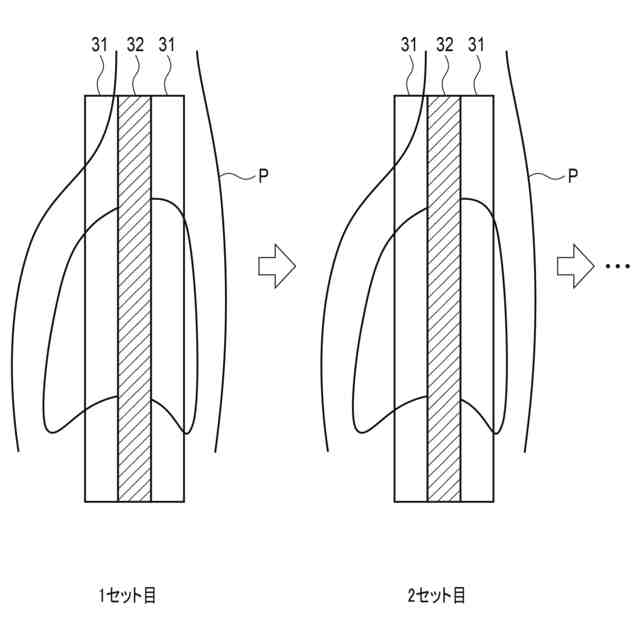

図５は、本実施形態に係る撮像スライスの第２設定例を示す図である。

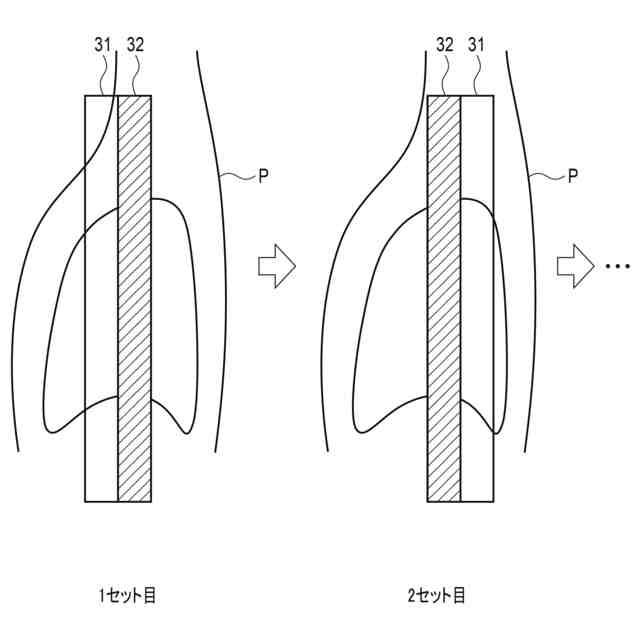

図６は、本実施形態に係る撮像スライスの第３設定例を示す図である。

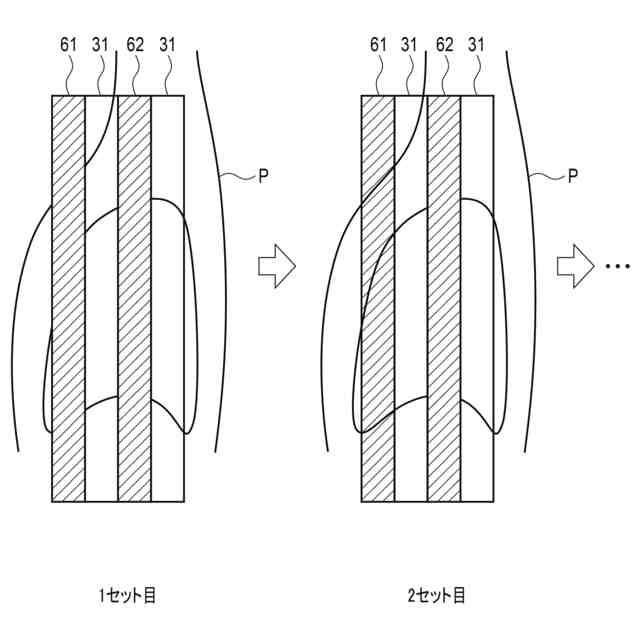

図７は、本実施形態に係る撮像スライスの第４設定例を示す図である。

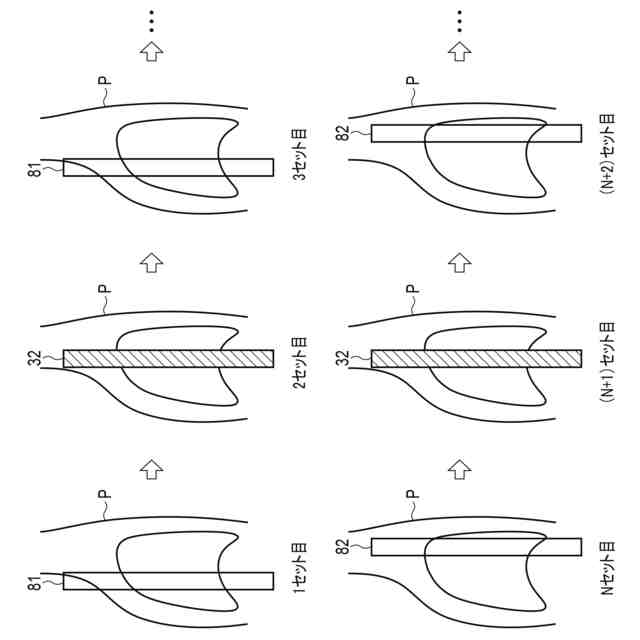

図８は、本実施形態に係る撮像スライスの第５設定例を示す図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照しながら、磁気共鳴イメージング装置、撮像方法および撮像プログラムの実施形態について詳細に説明する。以下の実施形態では、同一の参照符号を付した部分は同様の動作をおこなうものとして、重複する説明を適宜省略する。以下、一実施形態について図面を用いて説明する。
【０００８】
図１は、本実施形態に係る磁気共鳴イメージング装置１の構成例を示すブロック図である。図１に示すように、磁気共鳴イメージング装置１は、架台１１、寝台１３、傾斜磁場電源２１、送信回路２３、受信回路２５、寝台駆動装置２７、シーケンス制御回路２９およびホストコンピュータ５０を有する。
【０００９】
架台１１は、静磁場磁石４１と傾斜磁場コイル４３とを有する。静磁場磁石４１と傾斜磁場コイル４３とは架台１１の筐体に収容されている。架台１１の筐体には中空形状を有するボアが形成されている。架台１１のボア内には送信コイル４５と受信コイル４７とが配置される。
【００１０】
静磁場磁石４１は、中空の略円筒形状を有し、略円筒内部に静磁場を発生する。静磁場磁石４１としては、例えば、永久磁石、超伝導磁石または常伝導磁石などが使用される。ここで、静磁場磁石４１の中心軸をＺ軸に規定し、Ｚ軸に対して鉛直に直交する軸をＹ軸に規定し、Ｚ軸に水平に直交する軸をＸ軸に規定する。Ｘ軸、Ｙ軸及びＺ軸は、直交３次元座標系を構成する。
（【００１１】以降は省略されています）
